Кладка камина своими руками в частном доме

Обустраиваем дымоотвод

Одним из важных элементов устройства любого камина – дымоотводная система. Все горючие материалы при горении выделяют дым, который не должен попадать в помещение. Этот механизм представлен цельной трубой, выходящей на улицу. Также возможен вариант собранного устройства из нескольких патрубков, соединенными коленом.

Фото 11 Устройство дымохода.

Труба, выводящая продукты горения, монтируется в подготовленное отверстие верхней части печи. Крепление к стене производится с помощью кронштейнов. Если требуются оформить контакт или изгиб, это делается с применением колена. Стыковочные участки обрабатываются термостойким герметическим составом.

В итоге труба выводится на крышу, где должна возвышаться не меньше, чем на 5 см. Верх дымохода оформляется оголовком и грибком, защищающими его от попадания воды и мусора.

Фото 12 Изначально дымоход направляется в потолочное перекрытие, а после выводится на крышу.

На финише получаем готовое печное устройство. Если есть технические или финансовые возможности, камин дополнительно оформляется декоративными деталями. Можно выбрать кованные чугунные изделия, статуэтки и пр. Детали могут окрашиваться специальной краской, придавая им еще большей изысканности и роскоши.

201 000 ₽ Подробнее

199 600 ₽ Подробнее

119 120 ₽ Подробнее

Классификация каминов

Единой общепризнанной классификации не существует. Можно пользоваться той, которая наиболее подходит для решения поставленных задач. Бывает классификация по месту и способу установки, по типу обрамления, по устройству системы имитирующей огонь. Нас в данный момент интересуют все модели с эффектом дыма, с живым пламенем, со звуковым сопровождением. Представим основные отличительные особенности разных типов каминов.

Настенные камины

По названию сразу становится ясно, где монтируется данный вид каминов. Настенные варианты отличаются от остальных по внешним признакам. Обрамление очага выполнено в виде рамки. Вся лицевая часть покрыта стеклом. Возможности открывания дверок нет. Корпус тонкий, его толщина составляет 10-15 см. Такие электрокамины с эффектом живого огня монтируются с помощью крепежной планки. Надежность подвеса не вызывает сомнения, так как масса подвесной конструкции всего 10-15 кг.

Каминная система смотрится как большой телевизор

Камин имеет множество функций, среди которых регулировка яркости и интенсивности пламени, включение и выключение звука, таймер сна. Управлять функциями можно как с панели на корпусе, так и на определенном расстоянии, используя ПДУ. Нагревательными элементами настенные электрокамины с эффектом живого огня обычно не снабжаются.

Напольные модели

В данном случае на название ориентироваться не стоит. Не все камины, которые ставятся на пол, подходят к категории «напольные». Здесь имеется в виду стационарные конструкции, которые имеют обрамление, стилизованное под различные интерьеры. Все напольные электрические камины с эффектом живого огня можно разделить на угловые и околостенные.

• Угловые выполнены в форме геометрического тела – призмы. За основание принимается треугольник или пятиугольник. Такие камины дизайнеры рекомендуют устанавливать в небольших помещениях. Угловое расположение экономит пространство и не мешает проходу по разным маршрутам в комнате.
• Околостенные варианты выполнены в классическом стиле. Форма прямоугольного параллелепипеда подчеркивает его присутствие, куда бы ни был он установлен. Обычно такие электрические камины устанавливают у стены в ее центральной части. Ширина портала диктуется габаритами электроочага. Чтобы придать прочность конструкции ее крепят к стене.

Современный интерьер гостиной комнаты

Сменные модели

Сменная модель пользуется популярностью у тех, кто может с легкостью расстаться с имитацией пламени, но не готов расставаться с обрамлением, которое так изысканно вписывается в обустройство комнаты. Для сменных моделей изготавливаются в виде кассет очаги, которые можно менять, оставляя портал неизменным. Необходимо заметить, что такие варианты исполнения достаточно редкие, так как производители предпочитают разработать каминокомплект, завершенный по идее и дизайну.

Офисные камины

Вот уж поистине обладают мобильностью – это офисные камины. Их можно переносить с одного места на другое, устанавливать на пол, комод, тумбу или на письменный стол. Они нетребовательны к поверхности и являются безопасными во всех отношениях. Несмотря на название, такие камины часто используются в квартирах или на даче. Только представьте себе, в какую бы комнату человек ни зашел, там есть камин. Маленькие и легкие, они транспортабельны и компактны.

Небольшой очаг подобного рода легко принести в нужное место

Встроенные камины

Камины, которые имеют обрамление или встроенные в стену, в предметы мебели, относятся к данной категории. Сразу оговоримся, что четкого разграничения по группам нет. Один и тот же электрокамин с эффектом живого пламени можно одновременно отнести сразу к нескольким группам.

Обращая пристальное внимание на камины, в которых пламя имеет высокую степень схожести, отметим, что они имеют свой внутреннюю градацию

1. Первую категорию представляют устройства с обрамлением. Своеобразные порталы могут быть изготовлены из любого материала. Особых требований к внешней отделке не предъявляется, как и в других типах. Связано это с тем, что электрические камины достаточно безопасные при эксплуатации.
2. Вторая категория представлена отдельно функционирующими топками. Они очень сильно напоминают мангалы или чугунные печи. Согласитесь, в этом есть определенная прелесть задумки. Третья категория подразумевает корзины из прутьев.

Оригинальная тумба под телевизор

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Преимущества и недостатки устройств

Металлический камин на дровах обладает следующими преимуществами относительно других типов отопительных приборов для частного дома или дачи:

Из чего состоит металлическая топка

• высокий КПД;
• небольшой вес агрегата;
• не нужно специфического обслуживания;
• простота монтажа;
• молниеносный нагрев помещения;
• можно устанавливать где угодно.

Несмотря на все преимущества, которые получает пользователь каминов на дровах, эти приборы имеют ряд недостатков. В первую очередь об печь очень легко обжечься, поскольку во время топки корпус сильно нагревается. Также данный прибор достаточно быстро остывает, что способствует неравномерному распределению тепла в помещении.

Технологический процесс выполнения кладочных работ

После всех подготовительных и обязательных работ, вы сможете узнать, как самому сделать камин на даче. Для этого можно воспользоваться следующим пошаговым руководством:

На первом этапе выполняется калибровка кирпичей. Отберите те, которые имеют небольшие и частичные повреждения сколы. Они могут использоваться для того, чтобы уложить под;

Перед тем как укладывать кирпич на раствор, уложите его в два-три ряда на сухую и произведите нумерацию;

Первые три ряда – это под будущего отопительного агрегата

Важно чтобы данные ряды были уложены идеально ровно, без перекосов. Для соблюдения точности используйте строительный уровень или отвес;

Соблюдайте толщину каждого ряда, для этого можно воспользоваться рейками и укладывать их на кирпичи с внешнего края

Толщина реек должна составлять около пяти миллиметров;

Первые 4 ряда должны быть идеально ровными

Первые 4 ряда должны быть идеально ровными

Установка заслонок, зольника и дымосборника

Установка заслонок, зольника и дымосборника

1. С четвёртого ряда выкладываем стенки и при необходимости для резки кирпичей пользуемся болгаркой;
2. С пятого по одиннадцатый ряд собирает стенки отопительной установки, вплоть до двенадцатого ряда;
3. На двенадцатом ряду используем предварительного подготовленные стальные полоски, которые укладываются прямо на опоре. Они необходимы для фиксации топочного свода и зуба камина. Тринадцатый ряд полностью закладывает стальные полосы.

1. На четырнадцатом, пятнадцатом и шестнадцатом рядах укладываются следующие элементы: само перекрытие и дымосборник;
2. На семнадцатом ряду вам понадобится снова уложить полоску, изготовленную из стали. Она будет служить опорой для полки камина;

Сборка печи для дачи с 1 по 10 ряд

Сборка печи для дачи с 1 по 10 ряд

Сборка камина с 25 по 30 ряд

Сборка камина с 25 по 30 ряд

1. На двадцать пятом ряду необходимо перекрыть дымовой канал, а на двадцать шестом монтируется заслонка. После чего выкладываем дымоходную трубу, которая аналогично некоторым участкам камина должна постепенно сужаться;
2. С тридцать первого по тридцать третий ряды, необходимо окончательно перекрыть каналы дымохода. Укладывается дымовая труба определённой высоты с чередованием тридцать четвёртого и тридцать пятого ряда (смотри схему).

Пошаговое руководство сборки печи: вариант второй

Пошаговое руководство сборки печи: вариант второй

Печь камин из кирпича для дачи с открытым очагом

Печь камин из кирпича для дачи с открытым очагом

Теперь вы знаете, как сделать самому камин на даче и всё что вам осталось сделать перед началом его эксплуатации – это оставить его для полного высыхания на 4-6 дней.

Камин на даче своими руками собранный по вышеописанной схеме, имеет небольшие габаритные размеры и максимально упрощенную кладку. Однако, это не делает его менее эффективным и мощным. Такой отопительный агрегат может использоваться в качестве основного источника отопления в вашем дачном доме и не займёт много места!

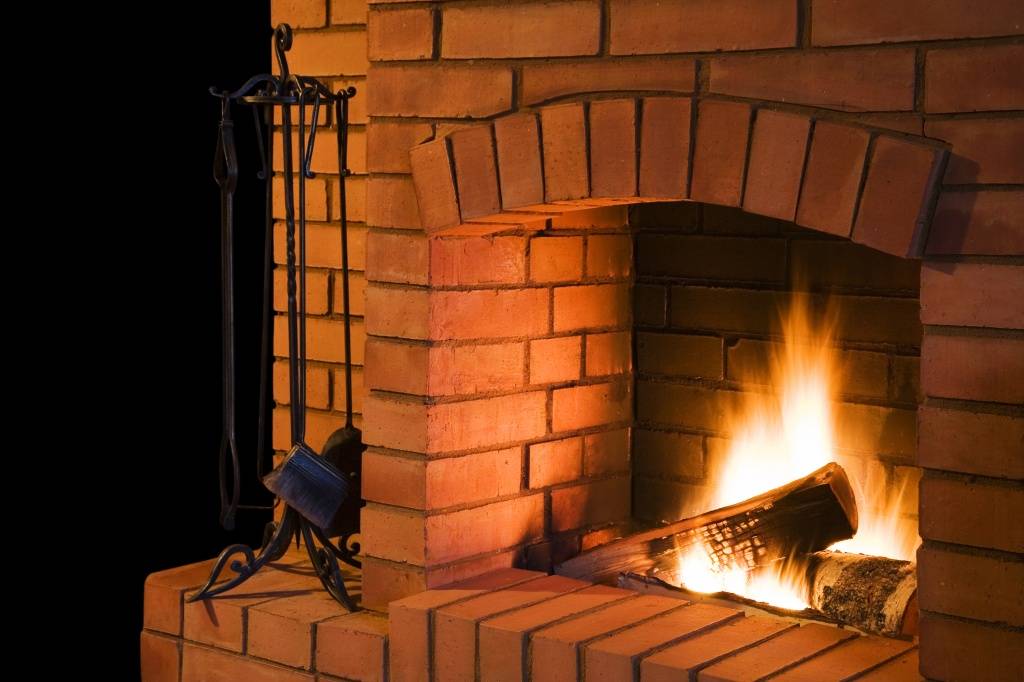

Портал камина

Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.

Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.

Арочные порталы в зависимости от формы делятся на три категории:

1. Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
2. Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
3. Прямые.

Пример возведения небольшой печи из кирпича

Насыпать сухой песок толщиной 1 см.

На выровненный песок укладываем слой кирпича

Очень важно выровнять слой с помощью уровня

Сверху на кирпич нанести слой глины и установить дверцу поддувала. Дверку необходимо обернуть асбестовым шнуром, а лучше картоном, предварительно увлажнив его. Дверку следует закрепить проволокой.

Укладываем второй слой кирпича.

Третий ряд кирпича выполняем из половинок.

На третий слой кирпича укладывает колосниковую решетку над поддувалом.

Четвертый ряд кирпичей выкладывается на ребро. Для внутренних перегородок внутри дымохода необходимо сделать подставки. Задняя часть печки выполняется без глины с выступами кирпича во внешнюю сторону (вышибные кирпичи).

Топочную дверцу предварительно оборачиваем увлажненным асбестовым шнуром, затем закрепляем проволокой и двумя кирпичами.

Укладываем плашмя 5-й ряд кирпича.

Шестой слой уложим на ребро, а стенки дымохода затираем тряпкой.

Седьмой слой кирпича ложится плашмя. При этом кирпичи задней стенки укладываем на ребро.

Восьмой ряд должен закрыть топочную дверку и завершиться над топкой двумя кирпичами.

Над топкой устанавливается скошенный кирпич для смещения пламени в сторону центра варочной поверхности.

Девятый слой кирпичей укладывается с небольшим смещением к задней стенке. Перед этим укладывается увлажненный асбестовый шнур для обеспечения герметичности между варочной поверхностью и кирпичом.

С десятого ряда начинается формирование дымохода, который должен постепенно расширяться к задней стенке. Дымовую трубу из железа можно выполнить приставного или насадочного типа. А насадочная кирпичная труба может привести к смещению центра тяжести.

В 11-м ряду необходимо установить задвижку, уплотнив ее асбестовым шнуром.

Дымоход стыкуется с легкой металлической трубой. Если труба будет отводиться в сторону, то следует предусмотреть перекрытие из трех слоев кирпича.

После этого вынимаем вышибные кирпичи и чистим дымоход.

Затем производим отделку печи снаружи (штукатурка или побелка).

Перед печкой обустраиваем предтопочный лист.

После завершения всех работ необходимо просушить печь в течение одной недели. В первое время рекомендуется осуществлять топку деревянной щепой или бумагой. А после закаливания, можно приступить к топке дровами.

Шаг. Приступаем к кладке топки нашего камина для дачи

Внутренняя часть топки выполнена из шамотного кирпича. Над зольником укладываем два металлических уголка, на которые укладываем колосник.

Между шамотным кирпичом и керамическим оставляем воздушный промежуток, чтобы не было контактного перекаливания (на фото сзади).

Пока оставляем кладку в покое и приступаем к подготовке каминной дверце к установке. Во-первых – извлекаем стекло из пазухов крепления и проклеиваем внешнюю часть каркаса малярным строительным скотчем.

Строительный скотч на каркасе каминной дверцы предотвратит ее от возможных повреждений во время установки дверцы.

К боковым стойкам двери прикручиваем крепежную печную ленту с помощью болтов.

Длинна каждой ленты должна быть не меньше 50 см. Дело в том, что дверца довольно массивна и должна быть надежно зафиксирована.

Устанавливаем дверцу. Крепим нижний край дверцы, с помощью лент, спрятав их в ряд кладки. Чтобы дверца не шаталась, делаем временные стойки для того, чтобы зафиксировать ее в определенном положении.

Верхние ленты фиксируем в стойки выложенные «насухо» на внутренних простенках камина.

Как только дверца закреплена, приступаем к процессу поднятия рядов кладки внешних сторон.

Верхние ленты прячем в ряд кладки, который заканчивает процесс установки дверцы.

Отслеживайте контроль за падающим раствором внутрь топочной камеры, убирая его, чтобы он не стал причиной невозможности точной установки шамотного кирпича топочной камеры.

Ошибка многих, что они крепежную ленту прячут в горизонтальный шов ряда, лучше будет сделать это таким способом.

После того как дверца установлена на место обязательно вычистите конвекционные камеры. Дело в том, что ширина в 12 см и глубина в 70 см является критической для того, чтобы дотянутся до низа.

Конвекционная камера вычищена. Остатки крепежной ленты загибается вдоль кладки поперечной стенки камина и крепится к ней на саморезы закрученные в паз.

Приступаем к термоизоляции топочной камеры. Самый простой и эффективный метод – это использовать плоский лист асбеста. Используем лист толщиной 10 мм.

Режем лист по необходимым размерам.

Прежде чем начать кладку шамотного кирпича, необходимо сделать термоизоляцию асбестом. Устанавливаем листы с обеих сторон.

Прижимаем лист асбестоцемента к внутренней стенке кладки из керамического кирпича.

Аналогично устанавливаем асбестовый лист к другой стенке кладки.

Переднюю часть топочной камеры также необходимо термоизолировать от перегрева. Для этой цели лучше всего использовать базальт-картон. Его толщина 5 мм, вырезаем емо по ширине передней части кирпичной кладки.

Базальт-картон на переднюю стенку установлен. Чтобы он не мешался при работе, лучше всего его верхнюю часть прижать к кирпичной кладке.

Начинаем выкладывать топочную камеру. Необходимо использовать печную смесь, которая выдерживает большие температуры. Чтобы топка не сильно потеряла во внутреннем пространстве, можно использовать прием укладки шамотного кирпича поставленного на ребро.

Обратите внимание на дверцу камина, чтобы она была более герметично «посажена» в кладку, ее каркас обматывают базальтовым шнуром диаметром 8 мм

Ряды кладки топки: первый ряд – основание, второй ¾ ширины кирпича, третий ряд поставлен на ребро.

Пока на этом этапе останавливаем кладку топки и приступаем к подготовке кирпича для создания клинового замка, который мы обыграем и сделаем в виде декоративного элемента фасадной части камина

Фальш-камин из пенопласта

По сути, это простая коробка, которую ты самостоятельно вырезаешь и складываешь. Возьми несколько листов толщиной 10 см, нарежь их на детали и склей между собой, а для более надежной фиксации используй саморезы. Кстати, упаковочный пенопласт от бытовой техники обычно плотнее отделочного – а значит и прочнее.

Для нарезки листов понадобится мелкая ножовка для металла – так пенопласт не будет крошиться. Не спеши и прорезай линии полностью, чтобы ничего не разломать. Для соединения есть специальные клеевые растворы для пенопласта – другой клей не возьмет непроницаемый материал.

Сначала разметь пол под будущее основание, и начинай постепенно складывать детали. Сразу же проверяй все плоскости уровнем, пока клеевой раствор не схватился. Шпаклевать гладкий пенопласт проблематично, поэтому уложи поверх малярную сетку. Для оформления портала подходят готовые элементы – колонны и полуколонны, лепнина, полки, молдинги.

Фото: m.2gis.ru

Фото: interior-experts.ru

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.

Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.

Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Подготовительные мероприятия

Одним из самых универсальных строительных материалов считается гипсокартон. Он неприхотлив, прост в работе и способен принять на себя практически любую финишную отделку. К тому же стоимость этого отделочного материала приемлемая для многих людей. В большинстве случаев он применяется для отделки квартир.

Гипсокартон применяется для создания каркаса фальш-камина, он крепится на металлический профиль, а затем производится наружная отделка получившегося сооружения. Такой тип конструкции очень удобен, ведь если вы решите, что имитация камина из гипсокартона должна выглядеть по-другому, то особых трудностей с изменением финишной отделки не возникнет, а вы легко поменяете его внешний вид.

Главный декоративный элемент в помещении

Пошаговая инструкция по строительству камина из гипсокартона своими руками выглядит следующим образом:

• Подготовительные работы, покупка инструмента и материала.
• Сборка сооружения из металлического профиля и гипсокартона.
• Проведение отделочных работ и создание законченного вида.

Стоит отметить, что подготовительные работы во многом будут определяющими и очень сильно влияющими на результат. Начать их следует с выбора подходящего вида фальш-камина и составления его эскиза. Посмотреть чертежи каминов из гипсокартона или других материалов всегда можно в Интернете, на разных порталах выложены простые конструкции и более сложные системы.

Определившись с внешним видом фальш-камина, убедившись, что в интерьере он будет смотреться гармонично, необходимо провести измерительные работы на местности и скорректировать чертеж фальш-камина по размерам

Это делается не только для того, чтобы правильно построить конструкцию, важно знать, сколько материалов закупать. Когда у вас будет проработанный чертеж камина из гипсокартона с размерами, вы легко посчитаете бюджет на будущую постройку. Самый простой чертеж камина

Самый простой чертеж камина

Теперь, когда есть исходные данные, можно приступать к выбору и закупке материалов. Прежде всего вам потребуется гипсокартон, который бывает различных видов. Решить какой тип выбрать поможет финишная отделка, именно от нее зависит, какой гипсокартон покупать. Например, если облицовка будет сделана керамической плиткой, то стоит взять влагостойкий вариант (ГКЛВ), если же будет производиться покраска, подойдет и обычный гипокартон (ГКЛ).

Классические разновидности гипсокартона

Другим важным материалом станет металлический профиль. Для сборки каркаса нам понадобятся направляющие и стойки. Скрепление элементов каркаса выполняется саморезами по металлу, часто их называют «клопами», а гипсокартон к профилю пришивается саморезами по дереву. Металлический профиль крепится к стене дюбель-гвоздями, либо теми же саморезами по дереву.

Разновидности металлического профиля

В зависимости от выбранного стиля каминного сооружения, следует закупить отделочные материалы. Для доведения изделия до ума пригодится шпаклевка, с ее помощью можно будет выровнять стыки листов, замазать углубления от саморезов. Грунтовка поможет прочнее закрепить отделочный материал, которым могут быть обои, краска, плитка, пластиковые панели, другие варианты. Для каждого отделочного материала понадобится свой клей:

• для панелей из пластика — монтажный;
• для обоев — обойный;
• для керамической плитки — сухая смесь, а так же затирка для швов.

Количество материалов рассчитывается исходя из габаритов и дизайна камина из гипсокартона. Правильно составленный чертеж поможет вам рассчитать, сколько чего потребуется, что бы построить камин своими руками из гипсокартона.

Кроме этого следует позаботиться о том, что бы на руках был нормальный инструмент для работы. Что потребуется:

• Для составления чертежа и нанесения разметки — карандаш, маркер, рулетка, уголок, уровень, отвес.
• Для работы с гипсокартоном и профилем — ножницы по металлу, строительный нож, электролобзик, шуруповерт, перфоратор, отвертка.
• Для проведения отделочных работ — шпатели, кисточки, пистолет для герметика, тара, клей.

Продумайте, какие работы вам предстоит провести, чтобы сделать самодельный камин, и в соответствии с этим планом подберите нужный инструмент.

Кладка

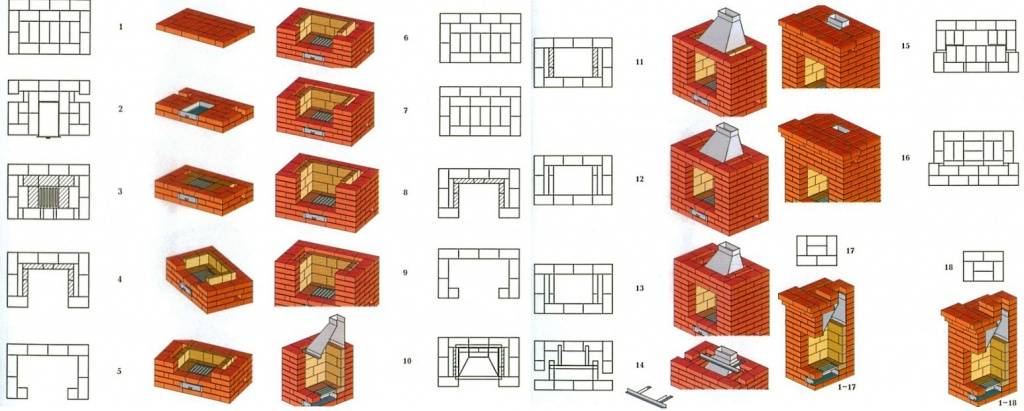

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

• Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
• Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
• Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
• Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.
