Виды дровяных угловых печей-каминов — устройство и критерии выбора

Конструкция отопительного устройства

Печь-камин с воздушными конвекционными каналами

Основная особенность конструкции печи-камина заключается в ее способности генерировать в окружающую среду конвекционное тепло. Происходит это благодаря наличию каналов внутри стенки печи. В эти каналы засасывается из помещения воздух, который по пути прохождения по ним нагревается и возвращается назад. Включена в конструкцию камина дровница в форме ниши, расположенной в нижнем секторе под топкой.

Привлекает покупателей удобная угловая форма печи «Амур», которая позволяет в любом интерьерном антураже комфортно размещать ее, создавая особую зону отдыха

Компания «Мета» большое внимание уделяет внешнему оформлению камина, придав ему трапециевидную конфигурацию. Внешние фасады печи имеют защитный слой черного благородного цвета из жаропрочной краски. Бока изделия имеют выразительную керамическую облицовку

В нижнем секторе печи-камина предусмотрен небольшой отсек, куда можно положить дрова

Бока изделия имеют выразительную керамическую облицовку. В нижнем секторе печи-камина предусмотрен небольшой отсек, куда можно положить дрова.

Печь-камин Амур в интерьере

Для изготовления колосников и патрубка используется чугун – материал, доказавший свои превосходные качества в течение десятилетий. Для корпуса печи берется высококачественная сталь. Усиливает износостойкость внутренняя облицовка шамотом – удобными огнеупорными плитками, допускающими демонтаж каждой из них в случае возникновения необходимости ее замены из-за повреждений.

Печи-камины, презентуемые «Мета», имеют удобную систему регулирования интенсивности горения посредством дифференцирования количества подаваемого воздуха. Это делает отопительные устройства экономичными и позволяет около восьми часов поддерживать комфортную теплую атмосферу, не добавляя топлива.

Популярные печи-камины на дровах

У владельцев дач востребованы модели таких угловых агрегатов:

  1. «Бавария». Для изготовления прибора используют 6-миллиметровую сталь, а изнутри у него имеется футеровка шамотным кирпичом. Благодаря тому, что такая угловая печь камин длительного горения для дачи имеет мощность 6 кВт, она способна обогреть строение площадью 60 «квадратов». Боковые стены прибора облицованы керамикой. Режим продолжительного горения достигает 3 – 5 часов. Дверца топки с огнеупорным стеклом оборудована термоизолированной ручкой.
  2. «Амур». У печи имеется панорамное стекло, снабженное системой обдува, на котором не собирается сажа и копоть. В верхней части располагается варочная панель. Агрегат мощностью 9 кВт изготавливают из жаропрочной стали и используют футеровку. Он способен обогреть около 60-80 «квадратов» площади. Благодаря керамическим панелям, которыми облицован прибор, имеет улучшенную теплоотдачу.
  3. «Нева». Мощность 6 кВт позволяет обеспечить теплом 50-60 «квадратов» помещения. Греющие поверхности этой угловой печки для дачи покрывают жаропрочной краской, поэтому они продолжительное время сохраняют первоначальный вид и не подвергаются коррозии.
  4. «Теплодар». Угловую модель мощностью 12 кВт устанавливают в домах размером до 80 «квадратов». Ее корпус изготавливают из нержавеющей стали, отличается устойчивостью к прогоранию. Сверху агрегат оснащают варочной панелью, а внизу находится дровница.

Все вышеописанные образцы угловых печей для дома на дровах разрешается устанавливать на чистовой пол, покрытый негорючими стройматериалами, например, керамогранитом или листами металла. Эти агрегаты можно размещать на любом этаже строения.

В зависимости от типа расположения

Определившись с вариантом дизайна камина, следующую задачу, которую вам необходимо решить – как будет располагаться конструкция. Будет ли камин стоять рядом со стеной или же вмонтирован в нее? Как правильно поступить? Прежде всего, первоначально необходимо понять, как в принципе можно размещать такие камины.

Дизайнерский декоративный

Существует несколько вариантов:

  • поставить камин у стены вплотную;
  • встроить в стену;
  • поставить в угол;
  • разместить как отдельный элемент в комнате.

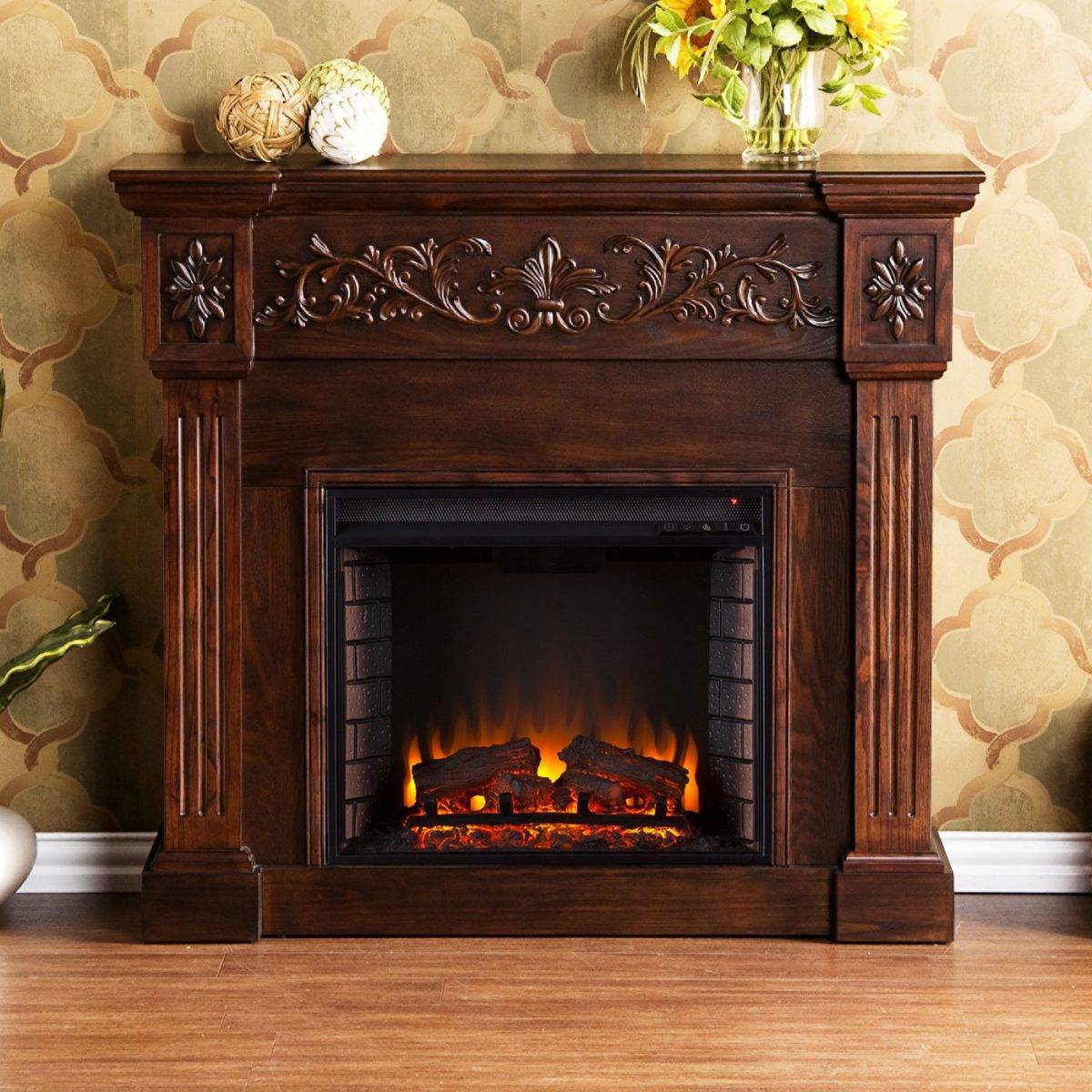

 Пристенные

Электрические камины для дома с пристенным расположением обычно устанавливаются вплотную к стене или с небольшим отступом от нее. Как правило, это традиционные в нашем понимании электрические камины (с порталом), однако сконструированные на современный лад.

Индивидуальный заказ в гостинную с деревянным порталомпристенные 3D электрокамины

Основные особенности в следующем:

ИконкаОсобенность
Большая площадь обогрева. Благодаря своему массивному виду такие конструкции могут отапливать помещение в 20-30 кв м.
Дополнительные функции. В некоторых каминах вы можете встретить:

  • Функцию обогрева;
  • Визуальную подсветку (горящие дрова);
  • Звуковое сопровождение;
  • Увлажнение воздуха
Разумная цена. Электрический камин с эффектом пламени 3D дешевле угловых и встраиваемых вариантов.
Легкость в обслуживании. Во время уборки просто протрите корпус конструкции с помощью влажной тряпки

Однако данный тип каминов уступает из-за большей занимаемой площади, поэтому мы рекомендуем устанавливать их в комнатах площадью более 20-30 кв.м.

Встраиваемые электрические камины с эффектом живого пламени

 Размещаются встраиваемые настенные электрические камины с эффектом живого пламени

в стенной нише, в колонне. Их особенность – необходимость планировки места установки еще на этапе строительства или ремонта дома. Впрочем, вы можете пожертвовать полезной площадью помещения для сооружения из фальшстены гипсокартона, в которой будет сделана специальная ниша под установку электрического камина.

Основные преимущества такого типа размещения:

Экономия места. Встроив камин в стену, вы сохраните достаточно большую площадь комнаты. В дальнейшем ее вы сможете использовать более рационально
Безопасность. Если у вас есть дети, то такой тип размещения будет более удачным чем, скажем, размещение камина отдельным элементом.

Однако данный тип установки каминов не всегда является самым бюджетным – зачастую вам требуется потратить дополнительные средства на сооружение стены из гипсокартона или же отверстия под камин.

Отдельно стоящие

 Электрический камин этого типа можно установить в любом месте помещения. Топка устанавливается на ровной площадке с небольшим возвышением над полом. Декоративный дымоход располагается над камином и крепится к потолку или опирается на топку. Дрова на таком камине располагаются по кругу. Это позволяет смотреть на огонь не с одной точки, как в случае с встраиваемыми или пристенными каминами, а сразу с нескольких.

3D электрокаминыОтдельно стоящий, вмонтированный в стену

Такие камины все больше входят в моду. Их основное преимущество заключается в том, что поставить его вы можете даже в центре комнаты. В результате получится что-то вроде семейного очага, вокруг которого с удовольствием будете собираться вы и ваша семья осенними и зимними вечерами.

Угловые

Данный электрический камин с эффектом пламени по функционалу и внешнему виду схож с пристенным. В таких моделях вы также сможете встретить портал и различные дополнительные функции. Благодаря установке в углу, такие камины прекрасно подойдут как в большие, так и в маленькие комнаты.

угловые 3D электрокамины

Виды и принцип работы каминных угловых печей

Камин, в своем многообразии, может выполнять сразу несколько функций: декоративную, варочную и отопительную. В зависимости от энергоносителя камины делятся на следующие типы:

  • дровяные;
  • газовые;
  • на жидком и твердом биотопливе;
  • электрические.

Камины могут быть изготовлены из разного материала, что также влияет на технико-эксплуатационные характеристики:

  • сделанные из чугуна отличаются особой прочностью и долговечностью;
  • стальные камины быстро остывают и не имеют большого срока эксплуатации, зато дешевле чугунных конструкций;
  • комбинированные — сталь, кирпич, чугун;
  • кирпичные печи-камины.

Чугунные камины, как правило, имеют большой вес, что затрудняет монтаж. Существенный плюс в чугунном варианте — это то, что они долго остаются горячими. Минус: чугунные камины очень дорогие.

Стальная конструкция неэффективна в эксплуатации: при большой температуре рано или поздно металл деформируется. Преимуществом можно считать небольшую стоимость изделий из стали, в отличие от моделей, сделанных из другого материала.

Комбинированный вариант камина при правильной градации материала может обладать высокой эффективностью. Топку и варочную плиту в этом варианте делают из чугуна, дальше используют менее жаростойкостойкие материалы для декоративной отделки.

Выложенная из кирпича печь-камин для дачи будет иметь высокое КПД, на ней можно установить варочную плиту, что увеличит полезные характеристики устройства, она будет иметь долгий срок эксплуатации, но есть некоторые нюансы. Основной минус кирпичной кладки камина — он займет слишком много места, во-вторых, займет много времени, потому что фундамент для кирпича устанавливают в вырытой земле или, в крайнем случае, на нее.

Электрические камины

Главное достоинство электрокаминов — это чистота эксплуатации. Эффект сжигания дров в них достигается не за счет дров, как в случае с традиционными каминами , а за счет жидкого или полужидкого топлива (биокамины), и только путем подключения к электричеству. Открытый огонь практически отсутствует. Изображение пламени — результат пробоя световых лучей или водяного пара, на котором отображается изображение пламени. Таким образом вы избегаете опасности, которую несет огонь.

Электрокамин не требует подключения к дымоходу, поэтому у вас есть полная свобода в планировании места установки такого устройства.

Современные камины

К этому типу каминов можно отнести кассетные электрические очаги, интегрированные в современный угловой портал. Отсутствие дверцы и реалистичное пламя в топке создают иллюзию присутствия настоящего камина с живым огнем. Усилить это впечатление поможет использование порталов из натуральных материалов – например, мрамора.

На фото: Современный кассетный электрокамин Dimplex Cassette 1000

С помощью такого решения можно очень легко, без лишних хлопот создать атмосферу домашнего тепла и уюта, которая характерна всем дровяным печам. Нужно только правильно подобрать портал, который подчеркнет яркость пламени и интерьерные особенности помещения.

Металлические печи-камины, подходят ли они для углового размещения?

Основная особенность этих печей – компактность и высокая скорость нагрева. Металлическая угловая печь-камин представляет собой отопительный прибор с топкой, закрытой огнеупорным стеклом. В зависимости от модели такая печь может быть оснащена плитой для приготовления пищи и баком-теплообменником для подключения контура водяного отопления. К достоинствам таких печей можно отнести:

  • Небольшие размеры и массу;
  • Возможность установки на любом полу, без устройства фундамента;
  • Высокую эффективность;
  • Привлекательный внешний вид;
  • Простоту установки;
  • Невысокую цену;
  • Безопасность.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части  позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Печь-камин на дровах, которую можно купить в магазине

Наиболее популярны у дачников следующие модели угловых печей-каминов:

1. Печь-камин «Бавария» выполнена из 6-миллиметровой стали, изнутри футерована шамотным кирпичом. Мощность печи – 6 кВт, что позволяет обогреть домик площадью до 60 квадратных метров. Режим длительного горения у этой печи составляет 3-5 часов, печка оснащена огнеупорным стеклом, которое, благодаря системе чистого горения, не подвержено копоти, а также термоизолированной ручкой дверцы, что позволит вам не обжечься. Боковые стенки печи облицованы керамикой, это придает ей привлекательный внешний вид.

Угловая печь-камин «Баврия»

2. Печь-камин «Амур» оснащена панорамным стеклом с системой обдува – на нем не остается сажи и копоти. В верхней части расположена варочная панель. Модель выполнена из жаропрочной стали с футеровкой, мощность 9 кВт позволяет обогреть до 180 кубометров помещения, что при стандартных потолках соответствует площади в 60-80 квадратных метров. Печка облицована керамическими панелями, улучшающими теплоотдачу, даже при полном сгорании топлива — камни будут вас греть еще несколько часов!

Печь-камин «Амур»

3. Печь-камин «Нева» в целом похожа на «Амур», но ее мощность ниже – 6 кВт. Такую печь можно рекомендовать владельцам небольших домиков с площадью 50-60 квадратных метров. Все греющиеся поверхности печи покрыты жаропрочной краской, благодаря чему она долго сохраняет достойный внешний вид и не подвергается коррозии.

4. Печь-камин «Теплодар» угловой с мощностью 12 кВт предназначен для домов с площадью до 80 квадратных метров. Корпус сделан из нержавеющей стали и устойчив к прогоранию. Дверка оснащена жаропрочным стеклокерамическим окошком, позволяющим любоваться живым огнем. Печь вверху имеет варочную панель, дровницу в нижней части корпуса, а также зольник с удобным извлечением. Хороший выбор для ценителей надежности и красоты.

Печь-камин «Теплодар»

Все модели могут быть установлены на чистовой пол, отделанный негорючими материалами: металлическим листом, плиткой или керамогранитом. Их небольшой вес позволяет избежать реконструкции перекрытий и не требует устройства отдельного фундамента. Печи-камины этого класса можно установить на любом этаже дома.

Исполнение конструкции

С учетом конструктивного исполнения, выделяют следующие виды дровяных каминов:

  • закрытый — очаг монтируют таким способом, чтобы задняя стенка находилась внутри простенка; требует создания проекта до начала строительства дома;
  • полуоткрытый — характерен для пристенных моделей, с отсутствием одной или двух поверхностей конструкций; по показателям теплоотдачи, такой агрегат уступает закрытому; кроме пристенного, возможно угловое расположение, при прямоугольной или трапециевидной форме, либо сложной конфигурации, с наличием выступов; популярность таких моделей объясняется простотой монтажа, низким уровнем пожароопасности;
  • открытый — при таком устройстве, каминные конструкции не соприкасаются с простенками; установка предполагает подвешивание элементов или размещение на ножках, что позволяет использовать такое оборудование для зонирования пространства в большом зале; открытая конструкция больше подходит из эстетических соображений, чем средство для отопления; определенные сложности связаны с обустройством дымохода, выходящего из комнаты через потолок.

При выборе конструкции агрегата, необходимо учесть, что некоторые виды невозможно установить в уже готовом помещении.

Дровяные печи-камины длительного горения

Как можно догадаться из названия, в дровяных печах-каминах длительного горения в качестве топочного материала используются дрова.

В зависимости от модели такие изделия способны работать до 12 часов без необходимости подкладывания дров. Скорость сгорания дерева и интенсивность можно регулировать при помощи системы подачи воздуха в печь.

Существуют модели, работающие по принципу газогенерации. Такие изделия подойдут, как для установки в доме, так и могут использоваться для бани.

Плюсы и минусы

Печи-камины на дровах имеют ряд преимуществ:

  • Дизайн. Такие изделия имеют привлекательный внешний вид.
  • КПД. Производительность изделия достаточно высока.
  • Экологичность. В такой печи используется натуральное экологически чистое топливо.
  • Простота монтажа. Установка не занимает много времени и усилий.

Качественная печь-камин со временем не деформируется и способно прослужить длительное время.

Единственным минусом обустройства дровяной печи-камина длительного горения является ее стоимость. Цена такого камина обойдется минимум в несколько тысяч долларов.

Установка дымохода

Если дымоход собран не по всем требованиям и правилам, то нельзя будет обеспечить работу даже самого качественного камина. Тут есть несколько простых правил, которые лучше соблюдать в любом случае:

  1. Прежде всего, дымоход нельзя делать в наружных стенах.
  2. Трубу дымохода лучше расположить как можно ближе к коньку. Лучше, если участок трубы, торчащий на улице, будет как можно меньше.
  3. Кирпич— самый лучший материал для изготовления дымоходов.
  4. На выходе дымохода лучше не ставить рефлекторы и зонты.
  5. Камин не будет работать, если отсутствует приток.
  6. По сравнению с закрытыми конструкциями, открытые выигрывают.

За счёт создания необходимой тяги дымоход служит для того, чтобы вывести воздух и газы из любых дымовых конструкций, удалить продукты сгорания. Помимо всего прочего, дымоход должен быть устойчив к воздействию агрессивной смеси конденсата и сажи, выдерживать температуру отходящих газов, соответствовать эксплуатационным, противопожарным и строительным нормам.

Для каждого дымохода в принципе индивидуально рассматриваются такие процессы, как крепление дымоотводящей конструкции и её сборка, установка, монтаж и строительство. Для дымохода из кирпича процесс следующий:

  1. Фундамент
  2. Порядовка
  3. Состав раствора
  4. Швабровка
  5. Оголовок и необходимость дымника.

Если дымоход из керамики, то обязательно выполняются:

  1. Фундамент и крепления модульных элементов
  2. Ревизия
  3. Тройник подключения.

Больше всего действий выполняется для дымоходов из нержавеющей стали:

  1. Крепления и кронштейны
  2. Трубы «по дыму» или «по конденсату»
  3. Применение отводов или колен для отклонения канала от вертикали
  4. Проходы через перекрытия и крышу
  5. Оголовок и необходимость зонта

Обязательно в процессе монтажа учитывать тепловое расширение, которое происходит в процессе эксплуатации. Недопустимо нарушать герметичность установленного канала. На этапе проекта каминной конструкции рассчитываются порядок установки дымохода, соответствие составных элементов, сечение и высота.

Виды дровяных каминов по месту расположения

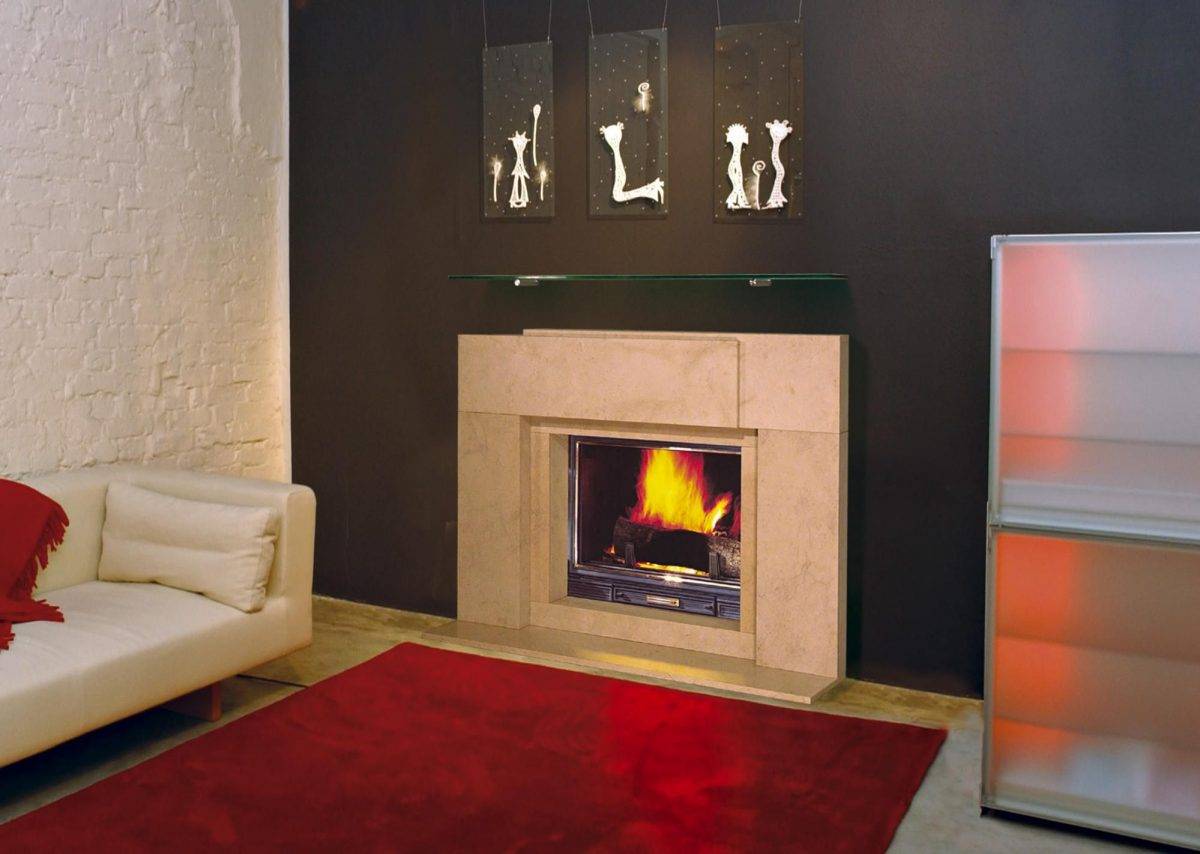

Пристенные

В предыдущем разделе статья подробно рассмотрено именно такое решение. Ее преимуществом является отсутствие жесткой связи с конструкцией стены. Это подразумевает возможность выполнения монтажных операций в рамках капитального ремонта. При правильной подготовке проекта можно обеспечить высокую тепловую эффективность.

В таком варианте топка сделана открытой дополнительно с двух сторон

Угловые дровяные камины для дома

Подобное размещение помогает рациональным образом использовать имеющееся свободное пространство

В изображенном примере дровяной камин улучшает эстетические параметры в одной комнате, но нагревает воздух в двух помещениях. Если разделить их перегородкой, будет повышаться температура выступающей части стены. При увеличении размеров боковых частей, на них можно сделать удобные площадки для размещения предметов декора, сиденья.

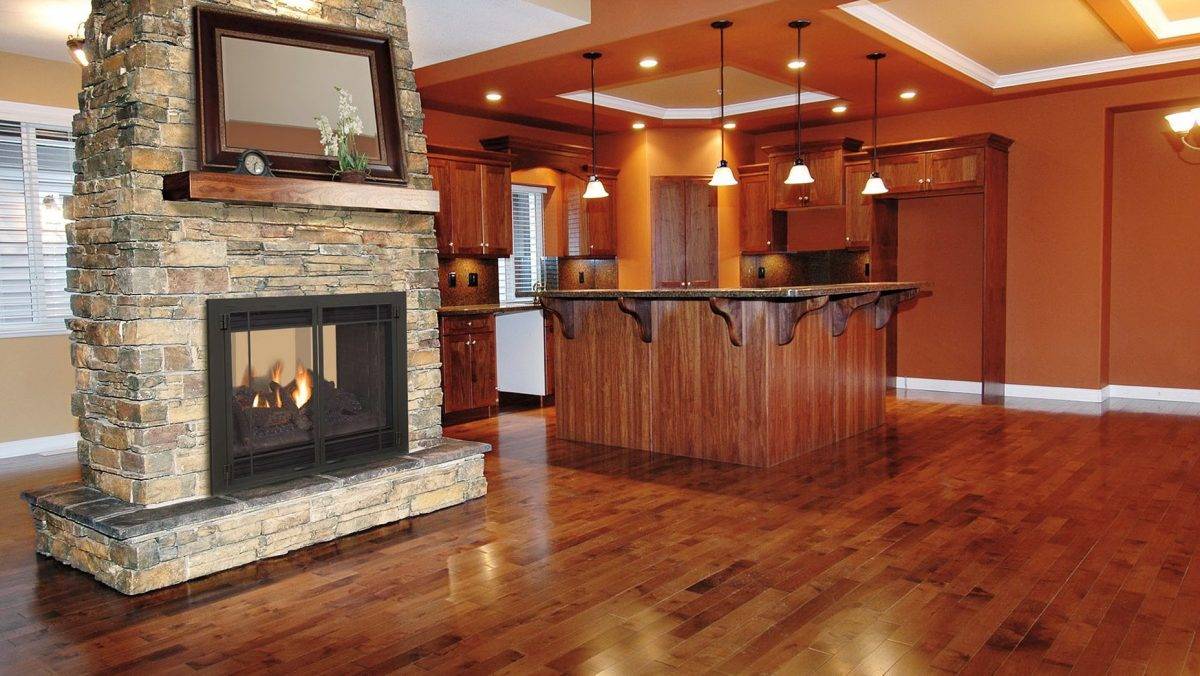

Островные модели

Фото камина в доме наглядно показывает возможности украшения интерьера с помощью оригинального дизайнерского решения

В этом варианте открытое пламя видно со всех сторон. Даже в относительно строгом интерьере «Хай тек» можно создать уютное ощущение присутствия около костра на пикнике. Для гармоничного размещения такой конструкции требуются высокий потолок и большая площадь комнаты. Придется тщательно продумать место хранения оперативного запаса дров, систему подачи свежего воздуха и удаления золы. Необходимо обеспечить хорошую функциональность без ухудшения эстетических параметров.

Отдельно следует отметить сложность монтажа дымохода. В этом варианте его не получится установить без существенных затрат, как при реализации проекта с выносом за контур здания. Трубы придется устанавливать внутри строительных конструкций. Лучше, если такие работы выполняются в ходе строительства дома.

Встроенные конструкции

Такие дровяные камины («английские») монтируют внутри строительных конструкций

Специфическое название получено по стране, в которой популярны именно такие решения. Данный способ монтажа позволяет основные функциональные части разместить внутри стены. Снаружи – только портал, небольшая полка. Явным преимуществом является экономное использование свободного пространства. Надо позитивно отметить возможность обогрева соседней комнаты.

Единственным недостатком, как и в случае с островными моделями, является сложность строительных работ. Необходимо наличие в здании специальных каналов для удаления дыма. Такие дровяные камины не устанавливают в наружные стены, чтобы сохранить хорошие экономические показатели в процессе эксплуатации.

Кирпичные печи-камины длительного горения

Кирпичные печи-камины изготавливают из огнеупорного материала. Для обогрева в данном случае может использоваться любое твердое топливо. Используются такие печи для бани и обогрева загородных домов.

Плюсы и недостатки

Кирпичные печи-камины длительного горения имеют массу сильных сторон:

  • растопка требует минимального количества твердого топлива;
  • устойчивы к температурным перепадам;
  • прочны и долговечны.

Недостатки изделия: длительность обустройства, большие финансовые вложения. Для строительства кирпичной печи-камина необходим мастер, услуги которого стоят недешево.

При неправильно сделанной кладке снижается эффективность печи, а также может возникнуть риск отравления угарным газом.

Пошаговая планировка задач при выборе камина

Установить в своем доме или квартире камин желают многие, потому что живой огонь и естественное тепло создают поистине магическую комбинацию, даруя жилищу уютную атмосферу и обеспечивая хорошее настроение человеку.

Электрокамин, дровяная печь и газовый камин

Однако у многих возникают затруднения в вопросе “как выбрать камин”? Ведь не хочется ошибиться в таком важном деле – покупка камина потребует не только ощутимых финансовых затрат, но и в некоторых случаях возникает необходимость в серьезных строительных манипуляциях. Например, может быть придется построить отдельный фундамент под камин, создать качественный дымоход, выполнить облицовку топки, вмонтировать камин в стену, и т.п. Чтобы все эти вопросы не стали неприятной неожиданностью, лучше подумать о них заранее

Прежде чем выбирать тип камина и какую-то конкретную модель (а их существует великое множество, от самых разных производителей), следует разобраться с условиями задачи – а для этого нужно ответить на вполне конкретные вопросы:

Чтобы все эти вопросы не стали неприятной неожиданностью, лучше подумать о них заранее. Прежде чем выбирать тип камина и какую-то конкретную модель (а их существует великое множество, от самых разных производителей), следует разобраться с условиями задачи – а для этого нужно ответить на вполне конкретные вопросы:

  • в каком помещении предполагается устанавливать камин?
  • какие он должен выполнять первостепенные функции?
  • будет ли возможность обеспечивать его определенным видом топлива?

Виды каминов

Устройство камина в деревянном доме придает его интерьеру уют, кроме этого, находиться в помещении, где он установлен, тепло и комфортно. Но к его монтажу предъявляют серьезные требования.

На отечественном рынке предлагается широкий выбор всевозможных моделей. Степень сложности монтажа камина в деревянном доме зависит от материалов, из которых изготовлена топочная камера, вида твердого топлива и особенностей планировки строения.

Эти отопительные агрегаты по форме корпуса классифицируются на:

  1. Угловые. Располагают такие приборы в углах комнат.
  2. Прямые стеновые. Они в свою очередь бывают встраиваемыми и пристенными. В первом случае камины устанавливают внутри стен, их чаще всего монтируют с целью обогрева смежных комнат. Пристенные, как ясно из названия, располагают около стен.
  3. Изолированные. Круглый, квадратный, прямоугольный, с закрытой или открытой топкой камин в деревянном доме на даче размещают на свободной площади, на определенном расстоянии от стен, чаще всего это делают в гостиной.

Когда стены и перекрытия сделаны из натуральной древесины, к монтажу печи камина в деревянном доме и выбору его типа необходимо подходить особенно тщательно. Существуют агрегаты, имеющие открытый очаг, которые запрещены для использования в таких постройках.

Конструктивные элементы печей

ИллюстрацииОписание элементов
Фундамент. Этот конструктивный элемент принимает на себя нагрузку от всего сооружения. То есть, фундамент — это основание, на которое передаётся вес топки, дымохода и прочих массивных и тяжёлых деталей.

Фундамент устраивается непосредственно на грунте и повторяет конструкцию фундамента, на котором строится дом.

Печной фундамент строится отдельно от несущих стен, от основания дома и т.п. Если стена располагается вблизи, при постройке фундамента выдерживается зазор в 3-5 мм.

Зазор нужен для того, чтобы основание под тяжёлым кирпичным сооружением было независимо подвижно относительно элементов в конструкции дома.

Шанцы. Это несколько первых рядов в конструкции печи, начиная от фундамента. Применение шанцев позволяет увеличить отдачу тепла в помещение.

Оптимальный вариант — это 2-3 ряда кирпичной кладки, начиная от фундамента.

Поддувало (зольниковая камера). Этот конструктивный элемент выполняет две функции:

  • Обеспечивает подачу воздуха в топку, что необходимо для создания тяги и для горения.
  • Накапливает золу, которая по мере выгорания топлива, проваливается вниз из топки через колосниковую решетку.

Для того, чтобы поддувало выполняло перечисленные задачи, в нем устанавливается дверца. Открывая дверцу на нужную ширину, можно контролировать тягу. Опять же, через эту дверцу можно извлечь скопившуюся золу.

Инструкция применения поддувала проста — после того, как топливо выгорело, дверцу нужно полностью закрыть. В результате, тёплый воздух останется в топке и не уйдет в дымоход

Топка (топливник). Топка — это камера, предназначенная для сжигания угля, дров или других видов твердого топлива. При постройке топки применяется огнеупорный шамотный кирпич.

Чтобы обезопасить помещение от искр и раскаленных углей, на входе в топку устанавливается топочная дверца.

Традиционная русская печь выполняется с открытой топкой, то есть, в ней не предусмотрена дверца.

В нижней части топки располагается колосниковая решетка. В наиболее отдалённой от дверцы части топки, вверху располагается отверстие (хайло), предназначенное для отведения дыма.

Чтобы при эксплуатации печи, через открытую дверцу топки, не вываливалась зола и раскаленные угли, в нижней части топки, до установки дверцы, уровень немного поднимается, чтобы получилось подобие ступеньки

Дымовые каналы (дымообороты). Эти элементы одновременно отводят дым от топки к дымоходу и отбирают тепло.

Для того, чтобы дым отдал свое тепло, дымовые каналы делаются максимально протяженными. В итоге, температура на входе в канал и на выходе может различаться в разы.

Но устройство дымооборотов планируется таким образом, чтобы эти каналы, время от времени можно было прочистить от скопившейся сажи.

Неправильно спроектированные дымовые каналы — это причина быстрого остывания печи, так как большая часть тепла уходит в дымоход. В ином случае, неправильная конструкция дымовых каналов затрудняет тягу, что также снижает эффективность отопления

Дымоход (дымовая труба). Этот элемент непосредственно связан с дымовыми каналами и предназначен для создания тяги.

  • Тяга создается за счет разницы давления в топке и на выходе из дымохода;
  • Соответственно, чем выше будет труба, тем больше будет тяги.

Обратите внимание и на материал, который используется в качестве футеровки

Шамотный кирпич — самый популярный материал для футеровки, но в определенной степени считается устаревшим. Он достаточно тяжелый, пористый и недолговечный.

Вермикулит — это уже современный материал: огнеупорный, твердый, плотный, с высокой износостойкостью и стойкостью к химическому воздействию от продуктов горения.

Литьевой шамот — композитный материал с повышенной прочностью и огнеупорностью: белый, гладкий, не пористый.

В настоящее время ряд производителей печь-каминов уже применяют свои материалы для футеровки: Acumotte, Termotec, Reallit и т.д. За их основу берется литьевой шамот, в который просто добавляются различные вещества, увеличивающие прочность, самоочистку, долговечность и другие параметры качества футеровки.

Рис 2. Топка печь-камина, футерованная шамотным кирпичом

Конструктивные особенности

По конструкции камины условно можно разделить на несколько групп:

  • закрытые;
  • полуоткрытые;
  • открытые.

Каждая категория имеет особенности конструкции и отличается способом монтажа.

Закрытые

Очаг с закрытой топкой монтируется в капитальной стене таким образом, чтобы его задняя часть оказалась внутри нее. Чертеж дровяного камина создается до начала возведения каркаса дома.

Полуоткрытые

Полузакрытая топка обычно свойственна моделям, которые приставляются к стене. В них отсутствует одна или две поверхности конструкции. По тепловым характеристикам такой вариант уступает каминам с закрытой топкой. Полуоткрытые модели бывают угловыми и пристенными.

По форме выпускаются:

  • прямоугольные;
  • трапециевидные;
  • сложных форм с выступами.

Открытые

Модели дачных каминов с открытым типом топки обычно не соприкасаются со стенами помещения. Монтироваться они могут на подвесах либо легких опорах, поэтому часто используются для зонирования больших комнат.

Открытый камин на дровах выполняет больше эстетическую функцию, использовать его для обогрева нецелесообразно. Для него необходим дымоход, который располагается сверху. Квартира – не подходящее место для такого изделия.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
