Отопление частного дома солнечными коллекторами

Оценка эффективности

А теперь давайте попробуем оценить, насколько выгодно и эффективно отопление солнечными коллекторами. В качестве примера я использую собственный дом. Его отапливаемая площадь равна 155 квадратным метрам, что с учетом севастопольского климата и качества утепления дает потребность в суммарной мощности системы отопления в 15 кВт. Энергопотребление за сутки составит 15х24=360 кВт·ч тепла.

Расчет площади коллекторов

С учетом сезонных колебаний инсоляции квадратный метр земной поверхности на широте Севастополя получает в среднем 5 киловатт-часов тепла в сутки. В холодное время года, во время отопительного сезона, инсоляция снижается примерно на четверть — до 4 кВт·ч/м2. С учетом реального КПД коллектора с квадратного метра его площади можно получить не более 4*0,8=3,2 киловатт-часа тепловой энергии в сутки.

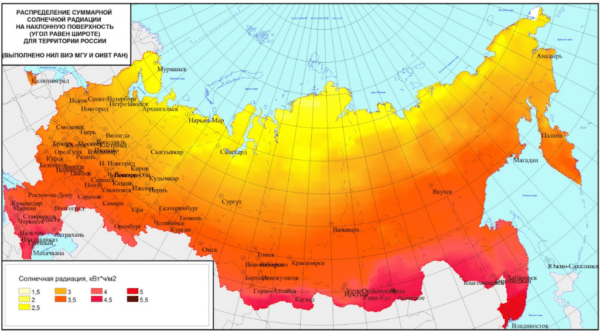

Уровень инсоляции для разных областей России.

Стало быть, полная площадь коллекторов должна быть не менее 360/3,2=112,5 м2. При стоимости одного источника тепла площадью 2 квадрата в 20000 рублей (типичная цена недорогого плоского коллектора) расходы только на покупку коллекторов составят (112,5/2)х20000=1125000 рублей.

Дорого?

Не то слово.

Кроме того:

• Расходы дополнительно увеличатся, поскольку тепло нужно будет накапливать. Теплоаккумулятор, узел смешения и разводка отопления будут отнюдь не бесплатными;
• Система не будет энергонезависимой. Энергию будут круглосуточно расходовать циркуляционные насосы, а в сильные холода по ночам понадобится использование дополнительных источников энергии (ТЭНов, электрокотла, твердотопливного котла и т.д.), которые не позволят теплоносителю замерзнуть.

Примерно так должна выглядеть крыша дома с автономным солнечным отоплением.

Расчет периода окупаемости

Быть может, дорогостоящий солнечный коллектор для дома быстро окупится?

Давайте подсчитаем период окупаемости того же плоского коллектора площадью два квадрата, производящего 6,4 кВт·ч тепла в сутки. В качестве отправной точки возьмем источники самого дорогого (электрокотел) и самого дешевого (газовый котел) тепла.

Произведенный электрокотлом киловатт-час энергии обходится в ценах начала 2017 года примерно в 5 рублей. Ежесуточная экономия на электричестве при использовании одного плоского коллектора составит 6,4*5=32 рубля, период окупаемости — 20000/32=625 дней, или чуть меньше двух лет.

Электрокотел — источник самого дорогого тепла. Киловатт-час обходится более чем в 5 рублей.

Если основной источник тепла — газовый котел, то киловатт-час энергии будет обходиться уже в 70 копеек (0,7 рубля). Суточная экономия от одного коллектора будет равной 6,4*0,7=4,48 рубля, а период окупаемости вырастет до 20000/4,48=4464 дней, или 12 лет. С учетом среднего срока службы коллектора в 10-15 лет это означает «никогда».

Выводы

Вот какие выводы я сделал лично для себя:

1. Отопление дома только от солнца обойдется непомерно дорого на фоне альтернатив. Тепловые насосы и их разновидность — инверторные кондиционеры — в качестве источника тепла выглядят куда интереснее;

Основной источник тепла в моем доме — инверторные кондиционеры. Они работают на обогрев при уличной температуре до -25 °С, чего вполне достаточно для Крыма.

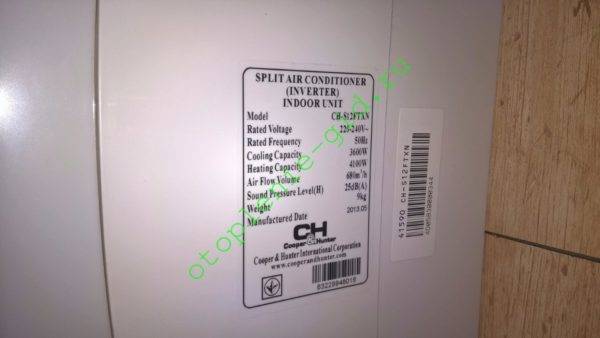

Тепловая мощность бытового теплового насоса на фото — 4100 ватт, потребляемая — 980.

1. В качестве дополнительного источника тепла солнечный коллектор можно использовать только в том случае, если у вас нет магистрального газа. Он действительно несколько сократит ваши расходы на отопление, но не сделает его бесплатным.

Солнечные коллекторы вполне могут использоваться в качестве дополнительного источника тепла, уменьшая расходы на энергоносители.

1 Конструкция и принцип работы

Отопление дома с помощью преобразования солнечной энергии в электрическую используется, как правило, в качестве дополнительного источника тепла, а не основного. С другой стороны, если установить конструкцию большой мощности, а все приборы в доме переоборудовать под электричество, тогда можно обойтись только солнечным коллектором.

Но стоит помнить, что отопление с помощью солнечных коллекторов без дополнительных источников тепла возможно только в южных регионах. При этом панелей должно быть достаточно много. Их необходимо располагать таким образом, чтобы на них не падала тень (например, от деревьев). Размещать панели следует лицевой стороной в направлении, максимально освещаемом солнцем на протяжении всего дня.

Хоть сегодня существует много разновидностей таких устройств, принцип работы у всех одинаковый. Любая схема забирает солнечную энергию и передаёт её потребителю, представляя собой контур с последовательным расположением приборов. Комплектующими, производящими электроэнергию, являются солнечные батареи или коллекторы.

Коллектор состоит из трубок, которые последовательно соединены со входным и выходным отверстием. Также они могут располагаться в виде змеевика. Внутри трубок находится техническая вода или смесь воды и антифриза. Иногда они наполняются просто воздушным потоком. Циркуляция осуществляется благодаря физическим явлениям, таким как испарение, изменение агрегатного состояния, давление и плотность.

Если система будет эксплуатироваться только осенью и весной, то в качестве теплоносителя можно использовать воду. Но в зимнее время её необходимо заменить на смесь антифриза и воды. В классических конструкциях роль теплоносителя играет воздух, который движется по каналам. Их можно сделать из обычного профлиста.

Если коллектор необходимо устанавливать для обогрева небольшого здания, которое не подключено к автономной системе отопления частного дома или централизованным сетям, то подойдёт простая система с одним контуром и нагревательным элементом в её начале. Схема простая, но целесообразность её установки оспаривается, так как работать она будет только солнечным летом. Однако для её функционирования не потребуются циркуляционные насосы и дополнительные нагреватели.

При двух контурах всё гораздо сложнее, но количество дней, когда станет активно вырабатываться электроэнергия, увеличивается в несколько раз. При этом коллектор будет обрабатывать только один контур. Большая часть нагрузки возлагается на одно устройство, которое работает на электроэнергии или другом виде топлива.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Виды гелиосистем

Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:

1. Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время
2. Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
3. Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу

Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.

Трубчатые коллекторы для отопительных систем

В таких устройствах по трубкам также циркулирует теплоноситель, однако каждая из трубок еще и вставлена в другую. А все вместе они соединяются в особую конструкцию – манифолд или гребенку. Современные трубчатые коллекторы выпускаются двух видов – перьевые и коаксиальные. Последние представляют собой трубу в трубе, они вложены друг в друга, и края их запаяны. А из пространства между трубками выкачан воздух.

В перьевых трубках вставляется еще и специальная адсорберная пластинка, напоминающая по структуре перо – для повышения теплоотдачи.

Плоские солнечные коллекторы для отопления и горячего водоснабжения

Такие гелиоустановки имеют наиболее простую конструкцию, и именно их имеют в виду, когда говорят про солнечное отопление своими руками. В принципе самодельный солнечный коллектор можно сделать из прозрачной трубки, свернутой кольцами, а среди дачников популярен солнечный коллектор из старого радиатора.

Как правило, на металлической раме закрепляют дно, на которое укладывают теплоизоляцию, уменьшающую потери энергии. Затем идет слой специального материала – адсорбера, хорошо поглощающего солнечное излучение и преобразующего его в тепло. А уже на адсорбере закрепляют трубки, по которым и циркулирует теплоноситель. Сверху вся конструкции должна быть закрыта особой прозрачной крышкой, изготавливаемой из закаленного стекла либо специального пластика, например, поликарбоната. Кроме того, нередко материал крышки еще и предварительно обрабатывают, чтобы он был чуть матовым и не гладким. Конечно, такое устройство для дома своими руками непросто будет сделать.

Принцип работы солнечного коллектора

Трубки обычно укладывают змейкой, и в коллекторе имеется 2 отверстия – выпускное и впускное. Как правило, для нормального теплообмена в схему включают и циркуляционный насос, но возможен и самотечный вариант, хотя это заметно снизит эффективность системы – ее вряд ли хватит даже на теплый пол, не то что на батареи.

А вот правильная заводская гелиоустановка имеет коэффициент полезного действия на уровне 72-75 процентов. Однако всегда есть минусы:

• при ветре возможны большие потери тепла;
• система плохо работает в пасмурную погоду и вообще не функционирует ночью;
• если какая-то деталь выходит из строя, то часто приходится менять всю панель.

Воздушные коллекторы

Устанавливаются для обогрева частных домовладений и воздушные солнечные коллекторы. Такие установки обычно используются для воздушного отопления зданий. По своей конструкции они сильно напоминают описанные выше системы, однако по трубкам здесь циркулирует не жидкость, а воздух. Кстати, нередко такой обогрев совмещают с вентиляцией.

Принцип работы

Принцип работы солнечных батарей заключается в образовании электрической энергии, они никак не накапливают и не образуют её. При прямом попадании лучей солнца на их поверхность они сразу же преобразовываются в ток и выводятся из панели.

Каждая пластина может вырабатывать по 250 Вт, поэтому для улучшения принципа работы их стараются устанавливать ближе друг к другу. Ток, полученный в результате фотосинтеза, через распределитель попадает в аккумуляторы, а потом уже в инвертер электросети дома.

Следует учесть, что объём аккумуляторов солнечных батарей влияет на продолжительность дневной работы батарей. Подзарядка аккумуляторов происходит в течение дня, пока используется энергии образованная на прошлом дне.

Принцип работы прост, и в то же время эффективен благодаря «полупроводнику». Полупроводник содержит атомы которые могут благодаря внешнему электрону захватывать или же отражать другие электроны. Вследствие этого поверхность солнечных батарей покрывается этим материалом. Этим «полупроводником» являются Селен и Кремний.

Виды

В зависимости от работы можно выделить следующие вид гелиоустановок — плоская, вакуумная, воздушная. Рассмотрим подробнее каждый их них.

Плоские

Панель является воздухонепроницаемой и состоит из нескольких элементов:

• Поглощающая пластина или абсорбер напрямую связан с теплопроводящей системой. Покрыт черной краской или специальным покрытием.
• Прозрачное покрытие сделано из поликарбоната или из закаленного стекла с низкой содержанием металлов.
• Термоизолирующий слой. Трубки теплоносителя изготавливают из меди или сшитого полиэтилена.

Принцип работы простой — абсорбер нагревается и передает тепло змеевику, в котором находится теплоноситель. Установка простая в монтаже и использовании.

Преимущества:

• невысокая стоимость;
• возможность устанавливать систему под любым углом;
• высокий КПД в теплое время года;
• не нужно вручную очищать установку от снега и инея.

Единственным весомый минус системы — высокий уровень тепловых потерь. Чтобы минимизировать потери используют утеплители, например, винвату. Однако и это не лучший способ, если температура внутри корпуса и снаружи сильно отличается. Поэтому такие установки малоэффективны для работы в холодное время года.

Вакуумный

Вакуумный или трубчатый коллектор имеет более сложную конструкцию. Панель представляет собой много стеклянных трубок, внутри которых вставлен абсорбер. Каждая трубка полностью вакуумированная, поэтому сохраняет до 97% тепла. Такие коллекторы используют круглый год, они способны эффективно работать при температуре до -37 градусов.

Преимущества:

• низкие теплопотери;
• работа при низким температурах;
• низкая парусность конструкции;
• легкий монтаж.

Недостатки:

• рабочий угол установки 20 градусов;
• необходимо чистить гелиосистемы от снега и инея.

Воздушный

• быстрый нагрев воздуха;
• не нужно использования электричества и газа.

Недостатки:

• Коллекторы работают только при солнечной погоде. При пасмурной погоде эффективность практически нулевая.
•  При монтаже необходимо будет высверливать отверстия в стене или крыше, в зависимости от места установки.

Воздушные солнечные коллекторы сейчас получили широкое применение среди владельцев частных домов. Их использование является дополнительным источником отопления и вентиляции воздуха.

Теплоносители для гелиосистем

Основным теплоносителем для систем теплоснабжения является вода. Однако ее применение в гелиосистемах ограничено температурой кристаллизации, составляющей 0оС, а значит применение воды в роли теплоносителя ограничивается климатическими зонами, где не бывает отрицательных температур. Кроме того, содержащиеся в воде соли засоряют поверхности нагрева накипью, а коррозионный агент – кислород – повреждает металлические части систем теплоснабжения и способствует разложению теплоносителя на составляющие элементы. Поэтому для гелиосистем был разработан вид теплоносителя, лишенный вышеперечисленных недостатков.

Основой такого теплоносителя является пропиленгликоль, смешанный с водой, прошедшей водоподготовку в виде деминерализации.

Кроме того, для уменьшения коррозирующего и разлагающего воздействия кислорода, в теплоноситель добавляют антиокислительные присадки, образование пузырьков газа в жидкости уменьшается добавлением пеногасителей, а стабилизаторы, добавленные в теплоноситель, помогают сохранять раствор химически однородным. Как правило, теплоносители для гелиосистем продаются уже в готовом виде. Концентрация пропиленгликогеля в них составляет от 40% и выше, что соответствует температуре кристаллизации от -30оС и ниже. Показатель кислотно-щелочного баланса (рН) для готового теплоносителя поддерживается в щелочной зоне (≥ 7,0) для уменьшения коррозирующего действия.

При эксплуатации теплоносителей гелиосистем не следует смешивать теплоносители от разных производителей, так как разные как по количественным, так и по качественным свойствам составы могут вступить в химическую реакцию, приведя гелиосистему в негодность.

Солнечная энергетика в условиях современного энергетического и экономического кризиса является одним из перспективнейших направлений технологий, направленных на сохранение невосполнимых ресурсов нашей планеты.

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

• плоские солнечные панели;
• вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.
