Контроллер заряда для солнечной батареи: правила выбора, схема для сборки своими руками

Принцип работы

При отсутствии тока с солнечной батареи контроллер находится в спящем режиме. Он не использует ни одного вата из аккумулятора. После попадания солнечных лучей на панель электрический ток начинает поступать к контроллеру. Он должен включиться. Однако индикаторный светодиод вместе с 2 слабыми транзисторами включается только тогда, когда напряжение тока достигнет 10 В.

После достижения такого напряжения ток будет проходить через диод Шоттки к аккумулятору. Если напряжение поднимется до 14 В, начнет работать усилитель U1, который откроет транзистор MOSFET. В результате светодиод погаснет, и состоится закрытие двух не мощных транзисторов. Аккумулятор заряжаться не будет. В это время будет разряжаться С2. В среднем на это уходит 3 секунды. После разрядки конденсатора С2 гистерезис U1 будет преодолен, MOSFET закроется, аккумулятор начнет заряжаться. Зарядка будет происходить до момента, когда напряжение поднимется до уровня переключения.

Комментарии:

Если вы задумывались над альтернативным способом получения энергии и решили устанавливать солнечные батареи, то наверняка хотите сэкономить. Одной из возможностей экономии — сделать контроллер заряда своими руками

. При установке солнечных генераторов — панелей, требуется много дополнительного оборудования: контроллеры заряда, аккумуляторы, для перевода тока под технические стандарты.

Рассмотрим изготовление контроллера заряда солнечной батареи своими руками.

Это устройство контролирующее уровень зарядки свинцовых аккумуляторов, не допускающее их полной разрядки и перезарядки. Если аккумулятор начнет разряжаться в аварийном режиме, аппарат снизит нагрузку и не допустит полной разрядки.

Стоит отметить, что самостоятельно изготовленный контроллер не сравниться по качеству и функционалу с промышленным, но он будет вполне достаточен для работы элетросети. В продаже попадаются изделия, изготовленные в подвальных условиях, которые имеют очень низкий уровень надежности. Если у вас не хватает средств на дорогостоящий агрегат, лучше собрать его самостоятельно.

Контроллер заряда акб от солнечных батарей изготовленный самостоятельно

Даже самодельный продукт должен соответствовать следующим условиям:

• 1,2P
• Максимально разрешенное входное напряжение должно равняться общему напряжению всех батарей без нагрузки.

На изображении ниже вы увидите схему такого электрооборудования. Для того чтобы собрать его потребуются небольшие познания в электроники и немного терпения. Конструкция немного доработана и теперь вместо диода установлен полевой транзистор, регулирующийся компаратором. Такой контролер заряда будет достаточен для использования в сетях не высокой мощности, с использованием только . Отличается простотой изготовления и дешевизной материалов.

Контроллер заряда для солнечных батарей

работает по простому принципу: когда напряжение на накопителе достигает указанного значения, он прекращает зарядку, дальше идет только капельный заряд. В случае падения напряжения показателя ниже установленного порога подача тока на аккумулятор возобновляется. Использование аккумуляторов отключается контролером когда в них заряд менее 11 V. Благодаря работе такого регулятора акб самопроизвольно не разрядится во время отсутствия солнца.

Основные характеристики схемы контролера заряда

• Напряжение заряда V=13,8V (настраивается), измеряется при наличии тока заряда;
• Отключение нагрузки происходит когда Vbat мене 11V (настраивается);
• Включение нагрузки когда Vbat=12,5V;
• Температурная компенсация режима заряда;
• Экономичный компаратор TLC339 можно заменить на более распространенный TL393 или TL339;
• Падение напряжения на ключах менее 20mV при заряде током 0,5А.

Усовершенствованный контроллер заряда солнечной батареи

Если вы уверены в своих познаниях электронного оборудования, можно попробовать собрать более сложную схему контроллера заряда. Она более надежна и способна работать как от солнечных батарей, так и от ветрогенератора, который поможет вам получать свет по вечерам.

Выше представлена усовершенствованная схема котроллера заряда своими руками. Для изменения пороговых значений применяются подстроечные резисторы, с помощью которых вы будете регулировать параметры работы. Ток, поступающий от источника коммутируется реле. Само реле управляется ключом полевых транзисторов.

Все схемы контроллера заряда

проходили проверку на практике и отлично зарекомендовали себя на протяжении нескольких лет.

Для дачи и прочих объектов, где не требуется большое потребление ресурсов, нет смысла затрачиваться на дорогостоящие элементы. Если вы имеете необходимые знания, можно доработать предложенные конструкции или добавить необходимый функционал.

Так вы можете сделать своими руками контроллер заряда при использовании устройств альтернативной энергии. Не стоит отчаиваться если первый блин вышел комом. Ведь никто не застрахован от ошибок. Немного терпения, старания и экспериментов доведут дело до конца. Зато работающее электроснабжение будет отличным поводом для гордости.

Контроллер заряда является очень важным узлом системы, в которой электрический ток создают солнечные панели. Устройство управляет зарядкой и разрядкой аккумуляторных батарей. Именно благодаря ему, батареи не могут перезарядиться и разрядиться настолько, что восстановить их рабочее состояние будет невозможно.

Такие контролеры можно сделать своими руками.

Выбор инвертора

Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора? Это зависит от особенностей устройства.

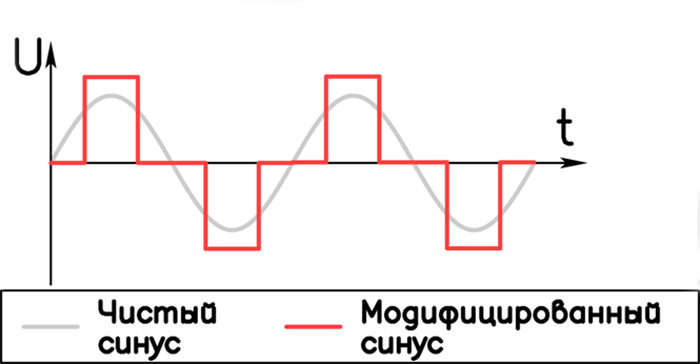

Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (например, определенные модели телевизоров). Тем не менее, опытные рекомендуется приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала, как правило, указывается в характеристиках устройства.

Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства. Рабочая (номинальная) мощность должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей

При этом пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).

В характеристиках инвертора, как правило, указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и при этом не выйдет из строя.

КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.

Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. При этом порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.

Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов. опубликовано econet.ru

Типы

On/Off

Данный тип устройств считается наиболее простым и дешевым. Его единственная и главная задача – это отключение подачи заряда на аккумулятор при достижении максимального напряжения для предотвращения перегрева.

Однако данный тип имеет определенный недостаток, который заключается в слишком раннем отключении. После достижения максимального тока необходимо еще пару часов поддерживать процесс заряда, а этот контроллер сразу его отключит.

В результате зарядка аккумулятора будет в районе 70% от максимальной. Это негативно отражается на аккумуляторе.

PWM

Данный тип является усовершенствованным On/Off. Модернизация заключается в том, что в него встроена система широтно-импульсной модуляции (ШИМ). Эта функция позволила контроллеру при достижении максимального напряжения не отключать подачу тока, а уменьшать его силу.

Из-за этого появилась возможность практически стопроцентной зарядки устройства.

МРРТ

Данный типаж считается наиболее продвинутым в настоящее время. Суть его работы строится на том, что он способен определить точное значение максимального напряжения для данного аккумулятора. Он непрерывно следит за током и напряжением в системе. Из-за постоянного получения этих параметров процессор способен поддерживать наиболее оптимальные значения тока и напряжения, что позволяет создать максимальную мощность.

Если сравнивать контроллер МРРТ и PWN, то эффективность первого выше примерно на 20-35%.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

• 800Вт при напряжении АКБ электростанции 12В;
• 1600Вт при напряжении АКБ электростанции 24В;
• 2400Вт при напряжении АКБ электростанции 36В;
• 3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Где устанавливается

Подключается контроллер между аккумулятором и панелью солнечных батарей. Однако, в схему подключения обязательно должен входить инвертор для солнечной батареи. Инвертор используется для преобразования постоянного 12 В тока, который идет от солнечной батареи, в переменный 220 В, текущий в любой розетке в доме, монтируется после аккумуляторной батареи.

Также важно наличие предохранителя, который выполняет защитную функцию от различных перегрузок и замыканий. Поэтому, для того чтобы обезопасить свой дом, необходимо произвести монтаж предохранителя

При наличии большого количества солнечных панелей желательна установка предохранителей между каждым элементом схемы.

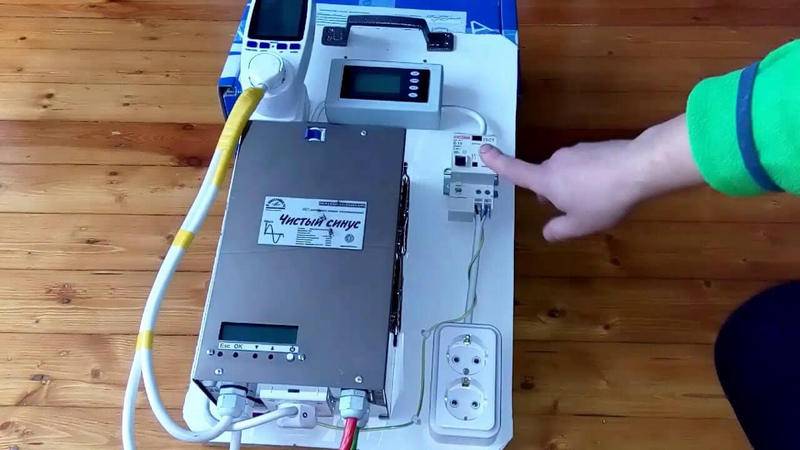

На рисунке ниже показано, как выглядит инвертор (черная коробка):

Стандартная схема подключения выглядит примерно так, как представлена на рисунке ниже.

Схема показывает, что солнечные панели соединены с контроллером, электрическая энергия поступает в контроллер, а затем накапливается в аккумуляторе. Из аккумулятора она снова идет в контроллер, а после поступает в инвертор. А уже после инвертора идет распределение на потребление.

Выбор инвертора

Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора, зависит от особенностей устройства.

Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (определенные модели телевизоров). Опытные пользователи нашего портала рекомендуют приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала указывается в характеристиках устройства.

Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства

• Номинальная мощность (рабочая) должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей.
• Пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).
• В характеристиках инвертора указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и  не выйдет из строя.

Пусковой ток холодильника может не потянуть инвертор, но у меня, к счастью, мощности инвертора вполне хватает. Мощность постоянная – 2,5 кВт, пиковая – 4,8.

КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.

Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. Порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.

Нижний порог отсечки нагрузок от АКБ – 10В-10,5В (в 12-ти вольтовых системах) стандартен По сути, это аварийная защита от глубокого разряда батареи. Теперь про регулируемые настройки: есть инверторы с регулируемыми настройками, есть – без настроек. Бюджетные модели имеют меньше функционала, дорогие – больше. Потребитель сам определяет, что ему больше нужно и по какой цене.

Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов.

О сечениях проводников, которые соединяют различные элементы автономной системы электроснабжения, о параметрах защитных устройств и о способах монтажа используемого оборудования вы узнаете в заключительной часте настоящей статьи.

Обзор лучших моделей контролеров заряда аккумулятора на Алиэкспресс

Ниже представлено описание моделей контроллеров, характеристики которых были по достоинству оценены многочисленными покупателями:

TZT DC 6-60 в 30A

Предназначена для свинцово-кислотных аккумуляторов. Диапазон напряжения – от 6 до 60В. Модель оснащена ЖК-дисплеем XY-L30A. На мониторе отображаются напряжение, процент и продолжительность заряда. На базе устройства реализована опция автоматического контроля заряда. Также имеется функция установки времени заряда, формат – 24 часа, максимальная продолжительность – 100 часов.

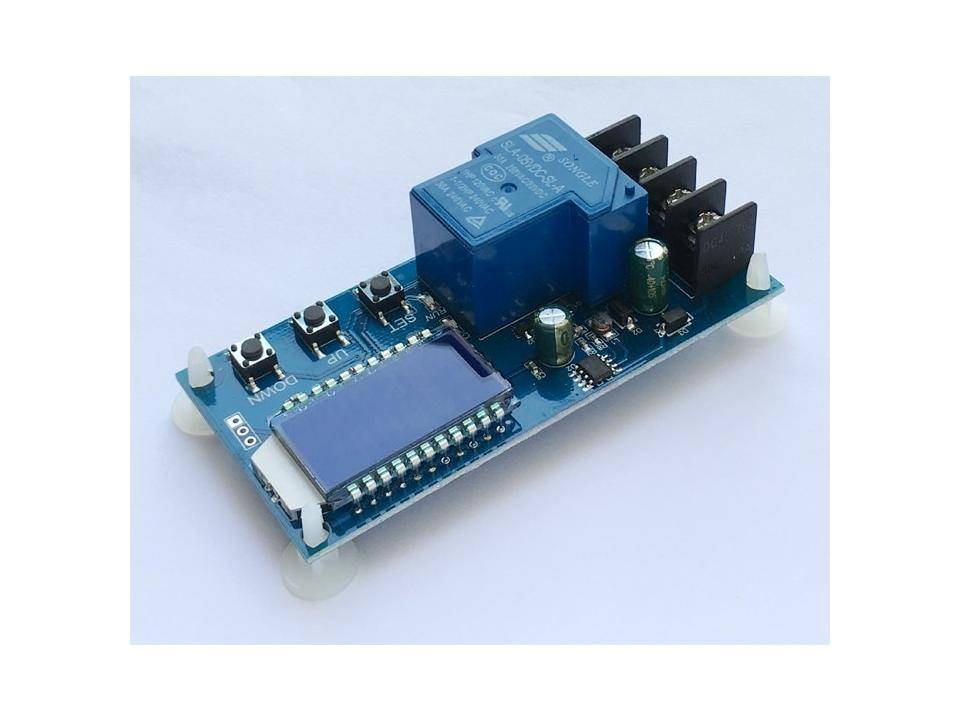

CORE SET XY-L10A

Данный контроллер заряда аккумулятора с Алиэкспресс адаптирован для работы со свинцово-кислотными аккумуляторами. Рабочие параметры и время зарядки отображаются на ЖК дисплее. В числе предлагаемых функций: автоматический контроль, установка времени, управление с мобильных устройств и ПК через последовательное подключение.

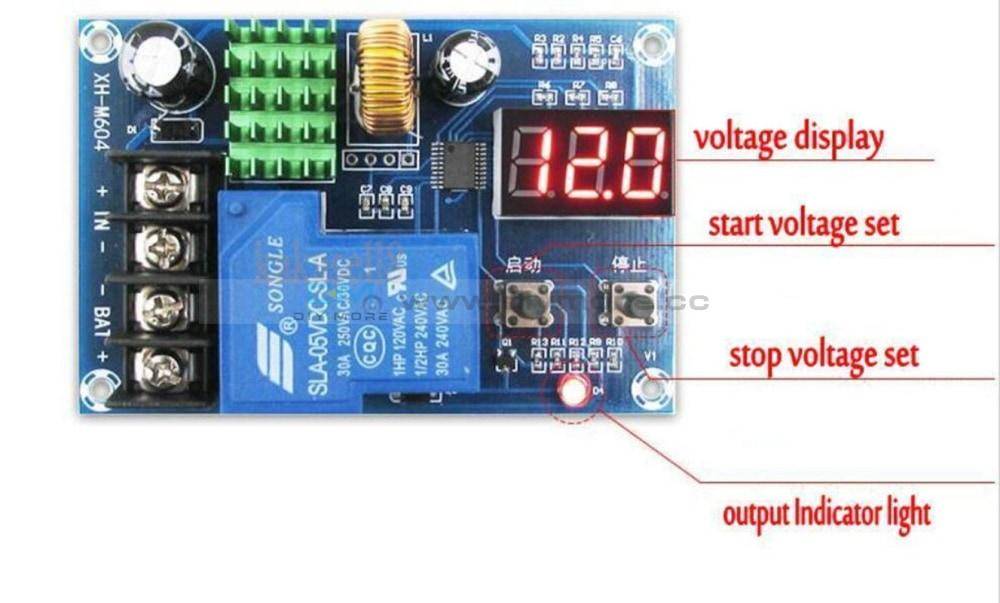

Diymore XH-M604

Рассчитан на входное напряжение в пределах 6-60В. Модель отличается высокой точностью отображения и управления – 0,1В. Уровень заряда отображается на ЖК-мониторе. Допускает установку уровней начального и конечного напряжения. Имеет компактные размеры 81*54*18 мм.

EASUN POWER ICharger PWM 10A 20A 30A

Встроенный промышленный микроконтроллер, на базе которой реализована 4-х ступенчатая функция широтно-импульсного преобразования PWM. Работает со свинцово-кислотными и гелиевыми аккумуляторными батареями. Рассчитан на напряжение 12-24В и силу тока 10A, 20A, 30A в зависимости от модификации. Все рабочие параметры отображаются на ЖК-дисплее. Также в числе достоинств модели – встроенная защита от короткого замыкания, обратная защита, защита от перегрузки. В процессе работы отмечен низкий уровень нагревания устройства.

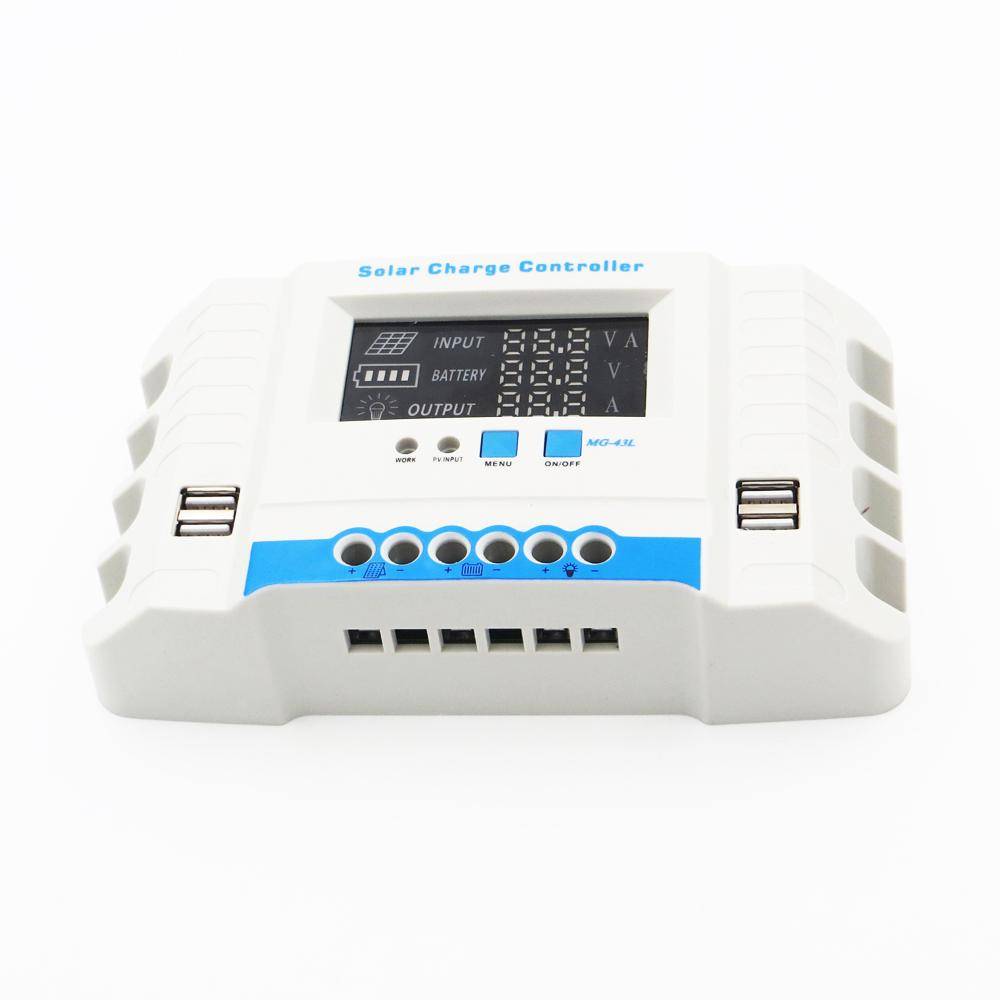

SLAR MG 60A/50A/40A/30A/20A/10A

Контроллер с PWM-функцией. На LED-индикаторе отображается входное и выходное напряжение, а также – уровень заряда батареи в реальном времени. Может подключаться и управляться с компьютера через USB-порт. Возможен выбор одного из трех режимов заряда – быстрый, стабильный и поддерживающий с опцией контроля заряда. Встроена защита от перезаряда, перегрузки и от короткого замыкания.

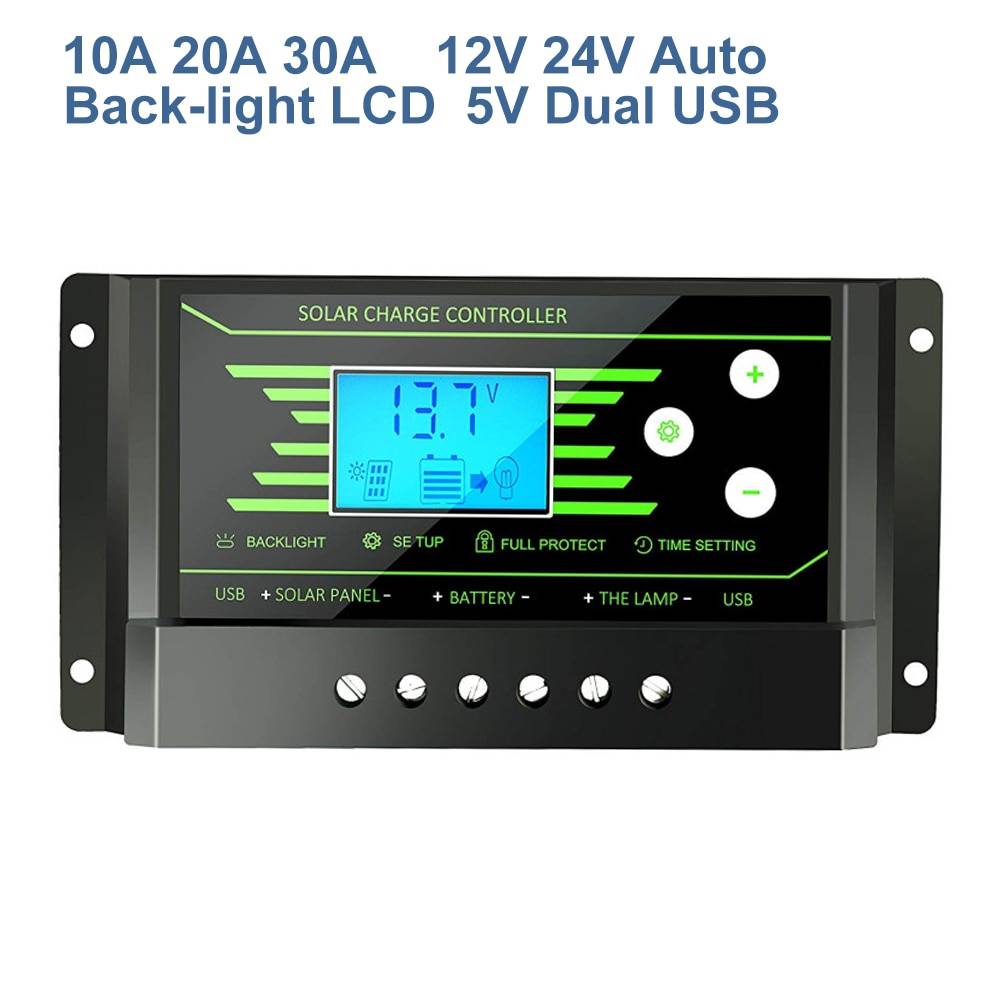

Y-SOLAR Z10/Z20/Z30

Модель контроллера заряда аккумулятора с Алиэкспресс с PWM-функцией в нескольких вариантах исполнения, в зависимости от силы тока 30A, 20A, 10A напряжением 12-24В и мощностью от 120 до 360Вт. Подходит для различных типов свинцово-кислотных батарей с таймером нагрузки. Установлен двойной светодиодный дисплей. Возможно подключение и управление через USB-порт. На базе контроллера реализована 4-ступенчатая зарядка Boost, ABS, Equalization, Float благодаря использованию промышленного микропроцессора STM 8. Имеется опция таймера и запоминания ранее настроенных параметров. Встроена защита от перегрева, обратного тока, короткого замыкания, разрядки и перегрузки. На устройство предоставляется гарантия производителя 12 месяцев.

Настройка контроллера

При аккуратном монтаже все должно заработать с первого включения, нужно только выставить максимальное напряжение АКБ с помощью резистора R1. Это нужно сделать с отключенным аккумулятором и в идеале от лабораторного источника питания, который подключается вместо солнечной панели.

В крайнем случае, конечно, можно использовать и саму солнечную панель, но тогда необходимо обеспечить максимальное ее освещение.

На блоке питания устанавливаем 15 В и ограничение по току 50 мА. Затем подключаем схему и вращаем подстроечный резистор R1 так, чтобы лабораторный блок питания начал нас ограничивать и его напряжение упало до 14В.

Таким образом, мы установили максимальное напряжение солнечной панели и после вычета падения напряжения на диоде D2 имеем напряжение 13,5-13,8 В на аккумуляторе.

Скачать рисунок печатной платы (176,5 KiB, скачано: 180)

Панели на фотоэлементах — уже реальность

Получение электрической энергии из солнечного света стало возможно, благодаря исследованиям множества ученых. Отправной точкой послужило открытие фотогальванического эффекта в 1839 г. Через сто с небольшим лет были изобретены полупроводниковые фотоэлектрические элементы, преобразующие излучение Солнца в постоянный ток.

На заметку. Первые солнечные батареи современного типа на кристаллах кремния разработали в 1954 специалисты компании Bell, а уже через четыре года СССР и США запустили в космос спутники, оснащенные такими устройствами. К началу 21 века появилось множество типов фотоэлементов, а их использование в повседневной жизни стало обыденным явлением.

Эксперименты владельцев автомобилей по прямой подзарядке АКБ бытовыми солнечными панелями подтолкнули производителей к идее выпуска специализированных устройств, способных решать сразу несколько задач, как то:

• зарядка автомобильных аккумуляторов без нагрузки на сеть;
• избавление от необходимости возить с собой резервные АКБ;
• снижение риска опустошить АКБ при неработающем генераторе;
• подзарядка аккумуляторов при простое двигателя;
• увеличение эффективности подзарядки на ходу.

Очевидно, что для владельцев разнообразных электрокаров и гибридов – перечисленные проблемы особенно актуальны, даже если транспорт или техника оснащены бензиновым генератором.

Инструкция по применению

Прежде чем изучить инструкцию по применению контроллера, необходимо запомнить три параметра, которые необходимо соблюдать при эксплуатации данных электронных устройств, это:

1. Входное напряжение устройства должно превышать на 15 – 20% напряжение «холостого хода» солнечной панели.
2. Для ШИМ (PWM) аппаратов — номинальный ток должен превышать на 10% ток короткого замыкания в линиях подключения источников энергии.
3. MPPT — контроллер должен соответствовать мощности системы, плюс 20% от этого значения.

Для успешной эксплуатации прибора необходимо изучить инструкцию по его эксплуатации, которая всегда прилагается к подобным электронным устройствам.

Инструкция информирует потребителя о следующем:

Требования техники безопасности – в данном разделе определяются условия при которых эксплуатация прибора не приведет к поражению потребителя электрическим током и прочим негативным последствиям.

Вот основные из них:

• Перед установкой и настройкой контроллера, необходимо отключить солнечные панели и аккумуляторные батареи от прибора посредством коммутационных аппаратов;
• Исключить попадание воды на электронный прибор;
• Контактные соединения должны быть плотно затянуты, дабы избежать их нагрева в процессе работы.
• Технические характеристики устройства – этот раздел позволяет выбрать прибор по предъявляемым к нему требованиям в конкретной схеме и месте установки.

Как правило, это:

• Виды регулировок и настроек прибора;
• Режимы работы прибора;
• Описываются элементы управления и индикации устройства.
• Способы и место монтажа – каждый контроллер монтируется в соответствии с требованиями завода – изготовителя, что позволяет эксплуатировать устройство продолжительное время и с гарантированным качеством.

Дается информация по:

• Месту и пространственному размещению устройства;
• Указываются габаритные размеры до инженерных сетей и устройств, а также элементов строительных конструкций, по отношению к монтируемому прибору;
• Даются установочные размеры для мест крепления устройства.
• Способы включения в систему – данный раздел объясняет потребителю к какой клемме и как, следует выполнить подключение, для запуска в работу электронного прибора.

Сообщается:

• В какой последовательности следует выполнять включение прибора в рабочую схему;
• Указываются недопустимые действия и мероприятия при включении прибора.
• Настройка прибора – важная операция, от которой зависит работа всей схемы солнечной электростанции, ее надежность.

В данном разделе сообщается о том как:

• Какие индикаторы и как сигнализируют о режиме работы прибора и его неисправностях;
• Дается информация как настроить нужный режим работы устройства по времени суток, режимам нагрузок и иным параметрам.
• Виды защиты – в этом разделе сообщается от каких аварийных режимов защищено устройство.

Как вариант это может быть:

• Защита от короткого замыкания в линии соединяющей прибор с солнечной панелью;
• Защита от перегрузки;
• Защита от короткого замыкания в линии соединяющей прибор с аккумуляторной батареей;
• Неправильное подключение солнечных панелей (обратная полярность);
• Неправильное подключение аккумуляторной батареи (обратная полярность);
• Защита от перегрева устройства;
• Защита от высокого напряжения вызванного грозой или иными атмосферными явлениями.
• Ошибки и неисправности – этот раздел разъясняет как действовать, если по какой-то причине прибор работает неправильно, или вообще не работает.

Рассматривается связь: неисправность – возможная причина неисправности – способ устранения неисправности.

• Поверка и обслуживание – в этом разделе дается информация какие профилактические мероприятия необходимо выполнять, для обеспечения безаварийной работы устройства.
• Гарантийные обязательства – указывается срок, в течение которого прибор может быть отремонтирован за счет производителя устройства, при условии правильной эксплуатации, в соответствии с инструкцией по эксплуатации.
