Кирпичная печь для дома

Конструктивные элементы печей

Иллюстрации	Описание элементов
Фундамент. Этот конструктивный элемент принимает на себя нагрузку от всего сооружения. То есть, фундамент — это основание, на которое передаётся вес топки, дымохода и прочих массивных и тяжёлых деталей. Фундамент устраивается непосредственно на грунте и повторяет конструкцию фундамента, на котором строится дом. Печной фундамент строится отдельно от несущих стен, от основания дома и т.п. Если стена располагается вблизи, при постройке фундамента выдерживается зазор в 3-5 мм. Зазор нужен для того, чтобы основание под тяжёлым кирпичным сооружением было независимо подвижно относительно элементов в конструкции дома.
Шанцы. Это несколько первых рядов в конструкции печи, начиная от фундамента. Применение шанцев позволяет увеличить отдачу тепла в помещение. Оптимальный вариант — это 2-3 ряда кирпичной кладки, начиная от фундамента.
Поддувало (зольниковая камера). Этот конструктивный элемент выполняет две функции: Обеспечивает подачу воздуха в топку, что необходимо для создания тяги и для горения. Накапливает золу, которая по мере выгорания топлива, проваливается вниз из топки через колосниковую решетку. Для того, чтобы поддувало выполняло перечисленные задачи, в нем устанавливается дверца. Открывая дверцу на нужную ширину, можно контролировать тягу. Опять же, через эту дверцу можно извлечь скопившуюся золу. Инструкция применения поддувала проста — после того, как топливо выгорело, дверцу нужно полностью закрыть. В результате, тёплый воздух останется в топке и не уйдет в дымоход
Топка (топливник). Топка — это камера, предназначенная для сжигания угля, дров или других видов твердого топлива. При постройке топки применяется огнеупорный шамотный кирпич. Чтобы обезопасить помещение от искр и раскаленных углей, на входе в топку устанавливается топочная дверца. Традиционная русская печь выполняется с открытой топкой, то есть, в ней не предусмотрена дверца. В нижней части топки располагается колосниковая решетка. В наиболее отдалённой от дверцы части топки, вверху располагается отверстие (хайло), предназначенное для отведения дыма. Чтобы при эксплуатации печи, через открытую дверцу топки, не вываливалась зола и раскаленные угли, в нижней части топки, до установки дверцы, уровень немного поднимается, чтобы получилось подобие ступеньки
Дымовые каналы (дымообороты). Эти элементы одновременно отводят дым от топки к дымоходу и отбирают тепло. Для того, чтобы дым отдал свое тепло, дымовые каналы делаются максимально протяженными. В итоге, температура на входе в канал и на выходе может различаться в разы. Но устройство дымооборотов планируется таким образом, чтобы эти каналы, время от времени можно было прочистить от скопившейся сажи. Неправильно спроектированные дымовые каналы — это причина быстрого остывания печи, так как большая часть тепла уходит в дымоход. В ином случае, неправильная конструкция дымовых каналов затрудняет тягу, что также снижает эффективность отопления
Дымоход (дымовая труба). Этот элемент непосредственно связан с дымовыми каналами и предназначен для создания тяги. Тяга создается за счет разницы давления в топке и на выходе из дымохода; Соответственно, чем выше будет труба, тем больше будет тяги.

Дымовая труба

Дымовая труба служит для отвода остывших дымовых газов из печи в атмосферу, обеспечивая при этом подсос воздуха в топливник через поддувальную дверку и прозоры колосниковой решетки.

В сельской местности в основном применяют насадные и коренные дымовые трубы. Насадные трубы всей своей тяжестью опираются на массив печи, коренные — на специально сооруженные фундаменты. Коренные трубы чаще применяют в двухэтажных зданиях и дымоходы отводят отдельно от каждой печи. Они бывают отдельными от зданий или же в виде дымовых каналов в капитальных каменных стенах. Дымовые каналы в капитальных зданиях желательно чередовать с вентиляционными каналами в 1/2 кирпича, что позволяет улучшить тягу в вентиляционных каналах.

Положение дымовых труб. а: 1 — отопительная печь; 2 — насадная дымовая труба б: 1 — отопительная печь; 2 — коренная дымовая труба.

Насадные дымовые трубы строят над самой печью в виде кирпичного стояка. Их выводят наружу через потолочное перекрытие и кровлю. С насадными трубами строят почти все бытовые печи в одноэтажных зданиях.

Насадная труба состоит из следующих частей: разделки у потолка, стояка в чердачном помещении, выдры (расширения) у кровли, стояка выше кровли и оголовка трубы с металлическим колпаком (рис. 8).

Рис. 8. Конструкция дымовой трубы. 1 — шейка печи; 2 — разделка у потолка; 3 — слой асбеста; 4 — потолок; 5 — потолочная теплоизоляция (песок); 6 — стояк; 7 — балка; 8 — стропила; 9 — обрешетка; 10 — кровельная сталь; 11 — выдра; 12 — шейка трубы; 13 — оголовок трубы; 14 — металлический колпак; 15 — дымовая задвижка

Разделка предохраняет от возгорания деревянные конструкции потолка. Разделка сооружается в виде утолщения стенок от внутренней поверхности дымовой трубы к сгораемой конструкции потолка. Размеры разделки во все стороны должны составлять не менее 25 см при устройстве с изоляцией между разделкой и потолком и не менее 38 см — без устройства изоляции. В качестве изоляции применяют асбест, реже — двухслойный войлок, предварительно пропитанный глинопесчаным раствором. Изоляцию прокладывают на всю толщину потолочного перекрытия.

Трубу в чердачном помещении выкладывают строго вертикально. Во время кладки трубы выше кровли устраивают выдру и оставляют при ее кладке железные листы, препятствующие прониканию осадков в чердачное помещение. Затем строго вертикально выше кровли выкладывают стояк. Кладку трубы завершают устройством карниза — оголовка трубы. Чтобы осадки не попадали на внутренние стенки трубы, на оголовке трубы устанавливают железный колпак.

При кладке простых кухонных плит и кухонных плит с духовкой применяют дымовые трубы с площадью внутреннего сечения около 170 см , которые выкладывают по 4 кирпича в ряду (рис. 9,а). Площадь сечения дымовых труб отопительных и отопительно-варочных печей должна быть около 325 см². Трубы выкладывают по 5 кирпичей в ряду (рис. 9,б). Русские печи должны иметь дымовую трубу с площадью внутреннего сечения около 625—650 см²; их выкладывают по 6 кирпичей в ряду (рис. 8,в).

Рис. 9. Порядовки кладки стояка дымовых труб с площадью сечения: а — 170 см2;, б — 325 см2; в — 650 см2

Печи лучше всего располагать так, чтобы дымовые трубы проходили вблизи конька крыши, в этом случае исключается задувание ветра в трубу. Высота дымовой трубы должна быть не менее 4—5 м, считая от уровня зольниковой камеры.

Высота дымовых труб должна сочетаться с внешним оформлением здания. Она не должна быть ниже 0,5 м от конька крыши, если оголовок трубы находится на расстоянии до 1,5 м от конька (рис. 10). Если труба находится в пределах 3 м от конька, то верхняя плоскость трубы может быть на уровне конька крыши. Если дымовая труба находится на расстоянии свыше 3 м от конька крыши, то высота трубы должна быть не ниже линии, проведенной от конька крыши вниз под углом 10° к горизонтальной линии. Во всех случаях верхняя плоскость оголовка трубы должна быть не ниже 0,5 м над кровлей.

Рис. 10. Высота дымовых труб в зависимости от расположения их относительно конька крыши

Кирпичная кладка трубы должна быть сделана полнотелым красным кирпичом с тщательным заполнением швов. В пределах чердачного помещения дымовые трубы оштукатуривают и белят. Трубу в чердачном помещении и над кровлей желательно выложить с применением цементного раствора. Для кладки трубы до потолочного перекрытия используют обыкновенный глинопесчаный раствор. Высота дымовой трубы должна быть не менее 2,5—3 м от перекрытия печи. Металлический колпак на оголовок трубы устанавливают с таким расчетом, чтобы дым из трубы выходил параллельно коньку крыши.

Виды конструкций

Всего выделяют два основных вида печки грубки: со встроенным и с пристроенным щитком, внутри которого происходит горение.

Встроенная печь

При первом варианте будет удобное расположение варочной поверхности относительно источника тепла. При этом не требуется много сырья, особых изощрений или заливки основания.

Пристроенная печь

Если выбран второй случай, то печка становится похожа на камин, дополнительно отнимая больше сил, затрачивая гораздо больше материалов. Остается надеяться на высокие декоративные качества облицовки, которая поможет максимально гармонично вписать агрегат в общий интерьер.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

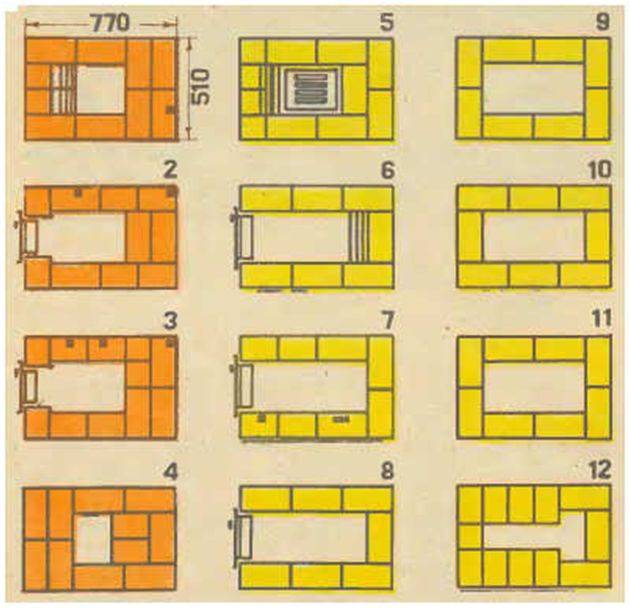

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

• А) подпечная часть;
• Б) ниша;
• В) шесток;
• Г) горн;
• Д) душниковая часть;
• Е) щит;
• Ж) задвижка;
• З) труба дымохода;
• И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

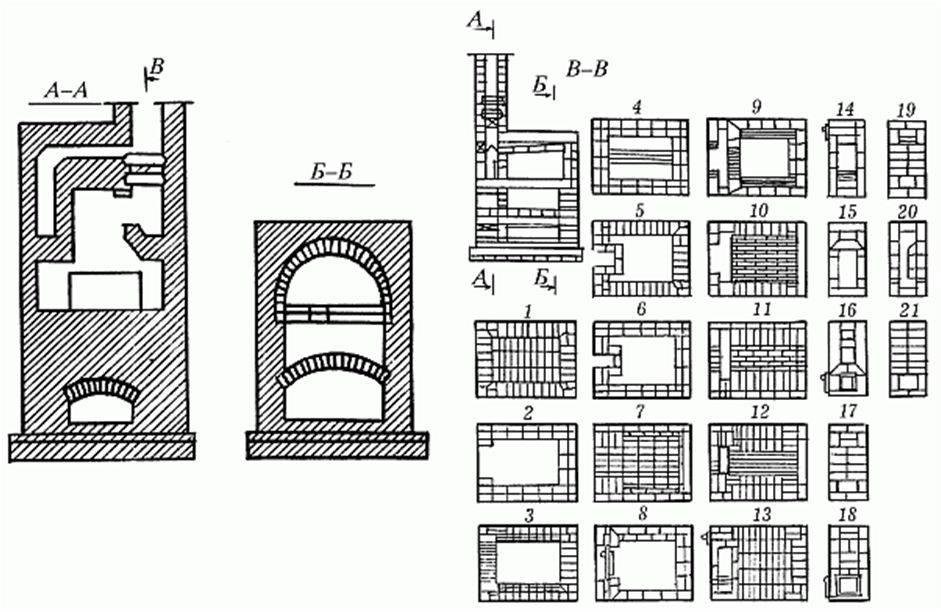

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

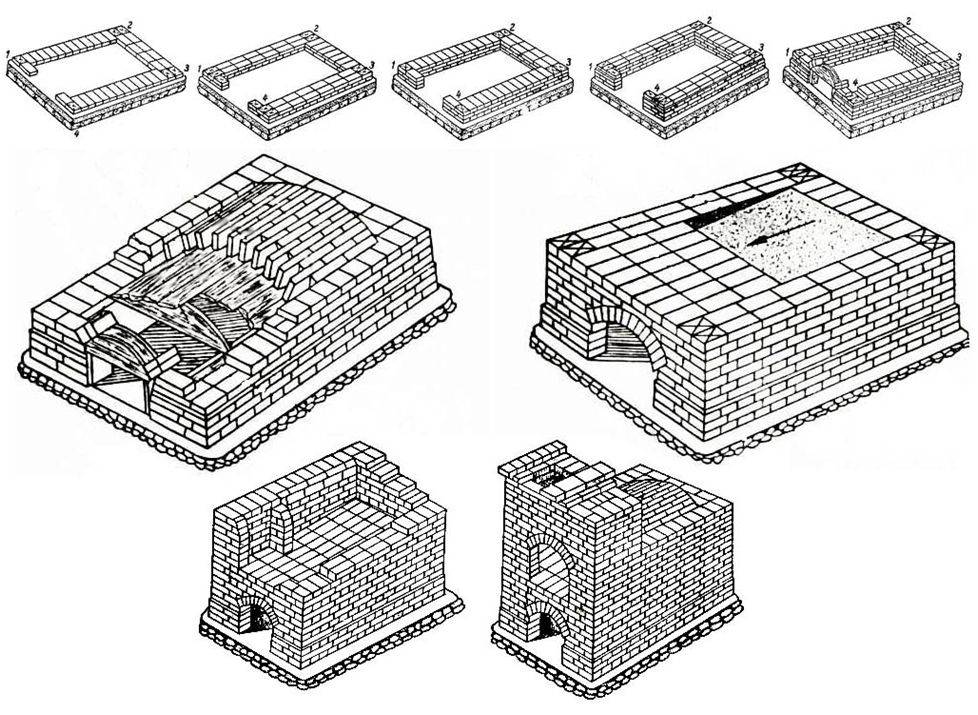

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Эксплуатация кирпичных печей

Даже при правильном строительстве, печь может быстро выйти из строя или стать опасной, если допускать ошибки в ее эксплуатации. Надежность печной работы значительно повысится при соблюдении таких рекомендаций:

1. Начинать эксплуатацию можно только после полного высыхания раствора, а для этого может потребоваться 13-15 суток.
2. Первую растопку желательно проводить в «мягком» режиме с использованием древесных опилок и бумаги, а также при пониженном объеме закладки топлива.
3. Категорически запрещается использовать взрывоопасные вещества для розжига топлива.
4. При затапливании кирпичной печи дверца поддувала держится открытой.
5. Максимальная загрузка топливной камеры 65-70% по объему.
6. Лучше всего для обеспечения длительного горения применять березовые, ольховые и осиновые поленья.
7. После полного сгорания топливной закладки задвижка закрывается.
8. Дрова нельзя подкладывать в топку, если стенки печи разогрелись до температуре 65-70 ºС.
9. Нельзя запускать печь при плохой тяге. Следует вначале очистить дымоход.
10. Должна обеспечиваться регулярная чистка дымохода, топливной и зольной камеры.

Нельзя эксплуатировать печь при обнаружении дефектов. Даже небольшие трещинки способны вызвать серьезные последствия. Проникновение дыма в помещении может привести к отравлению человека.

Кирпичная печь имеет сложную конструкцию и требует аккуратного подхода в строительстве. Лучше всего, когда ее делает опытный печник, который гарантирует качество и надежность.

Варианты домашних печей длительного горения

Металлические печи не являются исключительно зарубежным изобретением. Простейшие конвекционные модели печного оборудования существовали еще в дореволюционное время. Устройство такой печи «буржуйки» было простым и неэффективным, во время работы наблюдались значительные теплопотери. Конструкция требовала существенных доработок, что и произошло в дальнейшем.

Практически одновременно появились канадские печи, имеющие более эффективное устройство, чем отечественные буржуйки. В конструкции предусмотрены конвекционные каналы, на ⅔ погруженные в топочную камеру.

Современные модели печей – это фактически модифицированные и переделанные для большей эффективности, производные от канадского Булерьяна и русской Буржуйки. Все предлагаемые печки делятся на два класса по принципу нагрева помещений.

Воздухогрейного типа

Первые печи отапливали помещение исключительно посредством нагрева воздуха. Печки с встроенным водяным контуром появились гораздо позже.

Современные конвекционные печи для дома на дровах длительного горения имеют несколько особенностей, влияющих на теплоэффективность и удобство эксплуатации:

Увеличенное время горения – в классической буржуйке дрова сгорали за 1,5-2 часа. После модернизации, в печах стал использоваться процесс пиролиза или газогенерации, была увеличена топочная камера. Время работы от одной закладки повысилось до 4-8 часов.

Эффективный обогрев помещений – в конструкции предусмотрены конвекционные каналы, стенки которых соприкасаются с топкой. По каналам забирается холодный и отводится горячий воздух. Конструкция увеличила КПД печек с 80 до 92%.

Принцип работы печи – чтобы увеличить теплоотдачу, используется процесс газогенерации или пиролиза. Фактически, топливо не горит, а тлеет. В результате газогенерации увеличивается время горения и появляется дополнительная тепловая энергия от дожига выделяемого углекислого газа.

Изначально, печи предназначались для обогрева только того помещения, в котором установлены. Смежные комнаты не отапливались. Существуют решения, позволяющие отопить все жилое здание. Для этого, к воздушным конвекционным каналам печи подключают воздуховоды, прокладываемые в каждую отапливаемую комнату. Разводкой по дому эффективно решается вопрос обогрева всего здания.

Водогрейного типа

Фактически, это те же воздухогрейные печи, но вместо конвекционных каналов используется конструкция с теплообменником. Теплосъемное устройство выполнено в виде «водяной рубашки», окружающей топку и дымовые каналы, или змеевика, встроенного внутрь топочной камеры.

Отопительные печи для дома длительного горения с водяным контуром, предназначены для подключения к радиаторной системе отопления или теплым полам (после установки дополнительного оборудования).

Принцип работы во многом напоминает то, как функционирует твердотопливный котел. При этом, есть одно преимущество. Большинство печей оснащаются варочной поверхностью для приготовления пищи, а также, имеют встроенное в дверцу топки стекло, позволяющее наблюдать за пламенем.

Печи длительного горения на твердом топливе с водяным контуром могут подключаться к системам отопления любого типа, за небольшим исключением. Допускается применение:

1. В открытых и закрытых системах.

С принудительной и естественной циркуляцией теплоносителя.

Подключение батарей в печах со встроенным водяным контуром выполняется с помощью специальных отводов, расположенных на корпусе. Подающий и обратный трубопроводы четко обозначены в инструкции по эксплуатации.

https://youtube.com/watch?v=g9-hfqa2T_M

Самодельная печка буржуйка

В последнее время многие дизайнеры предлагают эксклюзивные варианты буржуек или печей-каминов, которые устанавливаются в загородных домах. Для жителей престижных коттеджей они являются не только дополнительным источником тепла, но и красивейшим аксессуаром внутреннего оформления помещения. Такие индивидуальные печи наполняют комнату и теплом, и особым уютом. Очень красиво и романтично смотрятся потрескивающие в печи или камине дрова, когда за окном бушует зимняя вьюга.

Наиболее популярной, примитивной и эффективной печью длительного горения для временного отопления является всем известная буржуйка. Ее простое устройство основано на «симбиозе» русской печи и камина. При одной загрузке топлива она способна в течение 4 часов поддерживать комфортную температуру внутри помещения. Буржуйка может устанавливаться на любом пространстве, где можно вывести дымовую трубу.

Сегодня каждый, кто имеет навыки выполнения слесарных работ, может изготовить буржуйку своими руками из всевозможных подручных материалов. Эта печь:

• Не зависит от электричества и газа.
• Проста в обслуживании и эксплуатации.
• Позволяет контролировать процесс горения.
• Занимает немного места.
• Компактна и экономична.
• Может иметь отверстие для установки посуды, чтобы приготовить пищу или подогреть воду.

Из недостатков такой печи следует отметить небольшой КПД, высокую скорость отводимых газов и быстрое остывание. Поэтому для поддержания температуры в помещении ее нужно топить постоянно.

В качестве топлива для буржуйки можно использовать:

Материалы и оборудование для самостоятельной работы

Печки-буржуйки наши умельцы делают, имея под рукой сварочный аппарат и бывшие в употреблении:

• большие бидоны;
• металлические уголки;
• широкие трубы;
• газовые баллоны;
• металлические ящики;
• большие огнетушители;
• старые бочки;
• стальные листы;
• дымоходные трубы;
• металлические решетки.

Для удобства работы можно использовать и техническую фасонину заводского производства в виде:

Основные элементы топочного агрегата

Для изготовления буржуйки не нужны детальные чертежи. Главное — получить максимально эффективную конструкцию. Рассмотрим основные узлы, составляющие самодельную конструкцию буржуйки.

Топочная камера

Именно топочная камера выполняет функцию передачи тепла. Чем больше площадь ее наружной поверхности, тем лучше.

Важно, чтобы дно камеры имело достаточную площадь для укладки туда дров или засыпки угля. Поэтому цилиндрические самодельные аппараты располагают на боку. Прямоугольные печи конструируют в горизонтальном исполнении с минимальными размерами 250×350 мм

Прямоугольные печи конструируют в горизонтальном исполнении с минимальными размерами 250×350 мм

Прямоугольные печи конструируют в горизонтальном исполнении с минимальными размерами 250×350 мм.

Крупногабаритные печки из бочек или газовых баллонов практичны и в вертикальном положении.

Вид готового изделия

Дополнительно приваренный или прикрученный винтами к низу конструкции зольник удобен для выбора золы. Компоновка его с поддувалом способствует лучшей генерации тепла, а нижняя дверца обеспечивает подачу необходимого количества кислорода и регулирование интенсивности горения.

Дверцы и проемы

Эти элементы делают своими руками из остатков металла после вырезания проемов. Ведь лоскутки из баллонов повторяют изгиб поверхности, а это очень актуально в работе. Стальные навесы для дверок присоединяют к корпусу сваркой, а затем на них навешивают сами дверцы.

Здесь обязательно нужно предусмотреть запирающее устройство, которое можно сделать типа гильотинной задвижки или засова.

Оптимальные проемы для топки имеют размеры 250×250 мм, для поддувала — высоту 100 и ширину 250 мм. Навесы устанавливают на одной вертикальной оси. Между проемами выдерживают расстояние приблизительно 10 сантиметров. Чтобы угли не выпадали через дверцу, проем топки располагают немного выше уровня колосниковой решетки.

Для отведения дымовых газов в буржуйке используют стальную трубу диаметром 100–150 мм. Саму трубу не утепляют — она служит дополнительным источником тепла. А для лучшей теплоотдачи ее располагают к выходу с наклонными или горизонтальными участками, тем самым увеличивая путь следования теплых газов.

Выводной патрубок для подсоединения дымовой трубы располагают сверху или лучше сбоку. Последний вариант замедляет отведение газов, оставляя место для варочной зоны.

Обратите внимание! В дымоходе для регулирования интенсивности отведения горячих газов желательно использовать поворотную или направляющую задвижку

Вывод

Печь груба – экономичный источник тепла, создающий комфортную атмосферу. Кирпичная печь придает дому неповторимое ощущение уюта и деревенской самобытности. При желании построить такой агрегат сможет кто угодно, стоит только немного разобраться в принципах кирпичной кладки.

При наличии соответствующих навыков, дымоход тоже можно сделать кирпичным, но стоит делать это с осторожностью, постройка дымохода требует точности. Для маленькой дачи груба особенно удобна, она обеспечит равномерное распределение тепла в доме и не займет много места

Так же печь станет прекрасным устройством для приготовления еды.
