Кладка кирпичного камина

Фундамент – основа

Для того чтобы кирпичный очаг прослужил Вам «верой и правдой» долгие годы, необходимо очень тщательно подойти не только к его строительству. Особенно это касается создания фундамента. Именно от того, насколько правильно будет выложен фундамент, настолько устойчив и будет сам камин. В качестве основных материалов для фундамента используют бутовый камень или специальный водостойкий кирпич. как правило, фундамент делают на 10-15 см шире, чем основание . При этом, его выполняют отдельно от фундамента здания. Таким образом, предупреждают воздействие просадок, как самого здания, так и очага.  Рекомендуется использовать цемент с индексом 400 или 500.

В процессе строительства самого камина дымоход нужно располагать именно посередине фундамента. Благодаря этому создаётся симметричная нагрузка на основание, которая предупреждает перекосы.

Схема фундамента:

1. Грунт

2. Уплотнённое песчаное основание

3. Геотекстиль

4. Бетонная подготовка

5. Гидроизоляция

6. Монолитный бетон

7. Арматура

Пошаговая инструкция возведения камина

После установки фундамента есть смысл позаботиться о предкаминном участке. Кто сооружает камин своими руками следует помнить, что его площадь должна быть достаточной как для сопутствующих (дрова, кочерга, щипцы, емкость для золы и прочее) так и для защиты пола комнаты от случайных искр.

Перед началом кладки проверяем уровнем горизонталь фундамента. При необходимости — выравниваем до кондиции.

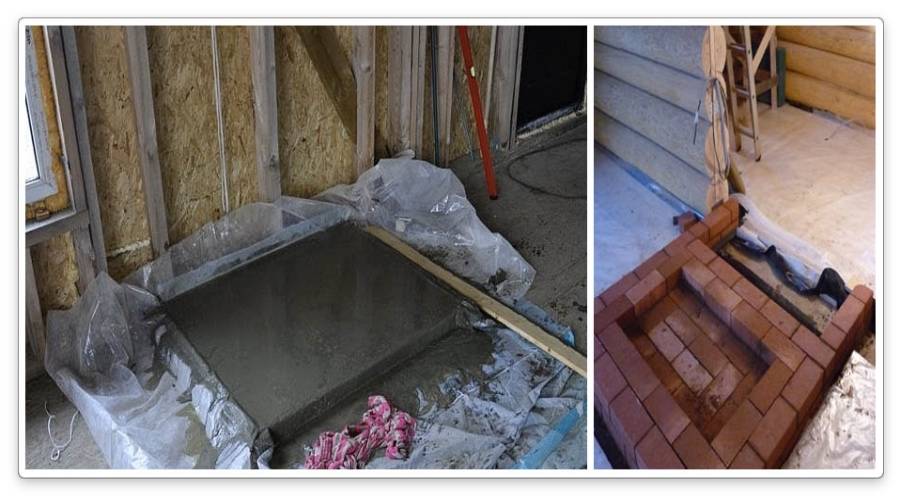

Фундамент для камина из кирпича

Кирпич подвергаем отбраковке — треснутые и надколотые — оставляем для кладки основания, целые — замачиваем в воде. Дефектовка касается, как керамического, так и огнеупорного кирпича. Замачивание — только первого. Готовим раствор, соблюдая соотношение сеяный песок/цемент — три к одному.

Для основания камина достаточно двух рядов кладки при условии их перевязки. Два последующих ряда рекомендуем выполнять по схеме.

На заметку

Внутренняя поверхность четвертого ряда является дном топки и поэтому ряд получается комбинированным. Огнеупоры кладем на раствор с глиной.

После выкладывания дна приступаем к кладке стенок топки. Здесь опять используем исключительно огнеупорный кирпич. Здесь есть смысл в раствор добавить примерно десятую часть цемента. Тыловые углы и свод топки (это 12-13-й ряд кладки) формируем при помощи фигурных кирпичей. Урезание можно производить как болгаркой, так и на специальных станках.

Далее наступает черед формирования свода. Это с 13-го по 16 ряд кладки. Увеличить площадь теплоотдачи и придать своду более эстетический вид опять же помогут фигурные кирпичи или ваше личное их обрезание по граням. В идеале — кирпичи для сводов можно приобрести и в заводском исполнении. Интернет вам в этом обязательно поможет.

При окончании кладки стен и свода топки есть смысл произвести кладку наружного слоя. Здесь он будет нести нагрузку декоративного слоя и дополнительной теплоизоляции. В этот этап следует добавить и формирование газового зуба — выступ в начале дымохода, выполняющий функцию обратного клапана, препятствующий обратному ходу дыма.

После пятнадцатого ряда возникает и необходимость установки окна для ревизии дымохода. Через него впоследствии производят чистку от сажи и периодический осмотр дымовыводящего канала.

Виды каминов из кирпича

Большой кирпичный камин целесообразно ставить в большом помещении

Современные устройства, монтируемые в квартире или комнате загородного дома, не похожи на аналогичные сооружения, которые ставят больших особняках. Можно позволить себе строительство массивного каменного камина, только если позволяет пространство.

Сегодня предопределяющая роль отдана экономии места, поэтому есть 2 разновидности сооружений:

  • встроенные;
  • пристроенные.

Есть декоративные камины, которые не занимают много пространства, проекты предусматривают угловые модели. Различают камин кирпичный с открытой, закрытой и полуоткрытой отопительной камерой. Закрытые типы чаще совмещают со встроенными вариантами, когда дымоход и дровяная топка находятся в стене комнаты.

Встроенные

Для экономии места делают встроенные камины

Оригинальные конструкции строят с топкой внизу стены или располагают ее на некоторой высоте от основания. Трудность в том, что глубина самого очага составляет примерно 60 см, а внутренние перегородки не имеют такой толщины, поэтому часть топки выходит в смежную комнату.

Решение приходит в виде двух вариантов:

  • декор задней стены камина в соседнем помещении;
  • устройство камина с двусторонней топкой.

Угловые сооружения строят в процессе сооружения дома, т. к. потом встроить камин в угол проблематично. Нужно перестраивать несущие конструкции опор и балок.

Пристенные

Пристенный угловой камин

Наиболее распространенный тип, т. к. не всегда удается встроить в стену не только камин, но и дымоход. Стоимость материалов и работ для пристроенной модели гораздо ниже, поэтому налицо экономия средств. Помещение отапливается эффективнее за счет боковых поверхностей.

Такие модели ставят в гостиных, где нет возможности установить камин по центру помещения или в подвесном варианте. Традиционный тип имеет стандартные размеры, под которые подходят каминные порталы в готовом виде, например, для интерьера в стиле готики, классики, кантри.

Пристенный камин для загородного дома из кирпича легко выложить в уже готовой комнате. Основная часть располагается не в стене, а около нее, поэтому перепланировка не потребуется. Кладка каминного портала может быть одинаковой ширины по всей высоте, сужаться к верху, можно сделать треугольные модели.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Выполнение отделочных работ

Теперь вы знаете, чем облицевать каминную топку и пришла пора приступить к процессу монтажа.

Перед началом выполнения работ, необходимо предпринять следующие действия:

  • Подготовьте основной каркас. Он должен быть максимально устойчивым и надёжным. При использовании природного и искусственного покрытия, основание должно иметь достаточно большую массу. Для гипсокартона и пеноблоков конструкция может иметь небольшой вес;
  • Топочную камеру необходимо правильно изолировать и поместить на предварительно подготовленное напольное покрытие. Облицевать необходимо и близлежащую около камина поверхность. Это не позволит искрам и пламени спровоцировать возгорание. Если дом деревянный, необходимо обязательно предусмотреть наличие и установку противопожарных разрывов.

Правильный монтаж зазоров

Наличие зазоров необходимо по следующим причинам:

  1. Наличие зазора позволяет воздуху хорошо циркулировать. При его заполнении песком или другими составами, эффективность печи, её нагрев, отапливание и КПД будет существенно снижен;
  2. Просвет позволяет избежать возможных деформаций конструкции. Именно поэтому правильно будет использование именно лицевого, а не печного кирпича. Таким образом, устройство не будет перегреваться и облицовка не образует трещин, деформаций и сколов;
  3. Если вы используете гипсокартон, наличие зазора не позволит ему нагреваться, что в свою очередь не приведёт к возгоранию.

Выбор клеящей основы

При выборе клеевого состава, необходимо учитывать следующие особенности:

Обратите внимание на инструкцию, советы и рекомендации указанные производителем;
Выбранный состав должен иметь специальную маркировку и предназначаться для сцепления поверхностей, в последующем подвергающихся высокому нагреву;
Для гранита и мрамора используется клей состоящий из двух компонентов. Состав отличается хорошей сцепляемостью и термостойкостью;
Для искусственного камня и плитки используется однокомпонентная клеящая основа

Она способна выдерживать температуры до 230 градусов;
Натуральный камень требует применения смеси, в состав которой входит глина. При необходимости сделать его можно своими руками.

Некоторые нюансы относительно выбора

Классифицируются по многим параметрам. Главное, что предстоит сделать – это определиться с материалом.

Для домашнего использования лучше подходят: бетон, кирпич или естественный камень. Для индивидуальных построек больше уместна именно кирпичная кладка.

Чаще всего встречаются следующие типы очага:

  • Закрытый – монтируется в стену в ходе строительных работ.
  • Полуоткрытый – пристраивается к стене.
  • Угловой – имеет соответствующую форму.
  • Островной – находится отдельно.

Опытные печники обращают внимание на то обстоятельство, что площадь помещения не должна быть менее 20 м2 при отсутствии притока свежего воздуха

Предварительно обязательно составляют эскиз на бумаге. Если не имеются необходимые знания, лучше воспользоваться услугами профессионала в данной области.

Главные моменты, без которых не обойтись даже квалифицированному мастеру:

  • размер фундамента для заливки;
  • высота жилого пространства;
  • прочность кирпичного сооружения;
  • требования к противопожарным нормам;
  • эстетическая сторона.

При грамотном подходе к разработке схемы можно существенно сэкономить время, силы, и обеспечить функциональность, которая не приведет к поломкам и разным непредвиденным ситуациям.

Видео Как выбрать оптимальные размеры камина

С
вой собственный камин для многих является мечтой, но, для ее реализации требуется качественная подготовка и основательное воплощение. Ставить камин собственными силами не рекомендуется для помещений меньшего размера, так как проживать в таком месте может быть достаточно опасно. Но если вы желаете выполнить очаг небольшого размера в комнате с площадью более 20 квадратов, то это можно осуществить.

Самым оптимальным материалом для создания каминов считается кладка из кирпичей, но есть и более простое решение этого вопроса – электрический камин, который может исполнять не только декоративные, но и практические функции. Тем не менее, для загородного строения этот вариант будет более дорог и не практичен.

Для начала потребуется рассчитать площадь топливного портала. В большинстве своем, оно не более 2-х процентов от площади помещения, в котором устанавливается камин. Если площадь составляет 15%, то размер портала будет составлять приблизительно 0,3 «квадрата».

Далее нужно просчитать размер камина.

Элементы Кирпичного камина:А — ширина портала; Б — высота портала; В — глубина топливника; 1 — дымоход; 2 -каминная доска; 3 — портал; 4 — топливник; 5 — каминная ступенька; 6 — пол; 7 -под камина;

Самой лучшей пропорцией высоты по отношению к ширине считается два к трем. Камин будет приблизительно 0,7х04, исходя от того, какими именно параметрами обладает комната, желаете ли вы получить камин квадратной формы или создать более вытянутую форму.Касательно глубины, то она должна составлять не сильно большой или не сильно маленькой. При размере комнаты в 15 «квадратов», самым оптимальным решением станет глубина в 20-30 сантиметров. Более конкретные цифры можно будет получить, лишь имея информацию о длине и ширине помещения.Чтобы тепло не покидало строение полностью, дымоход следует исполнить приблизительно в десять раз меньше, касательно площади портала. Помимо всего прочего, отверстие советуется выполнять круглой формы.

Таблица размеров каминов

самостоятельно

Это источник тепла, которого мы ожидаем, даже если камин построили в сугубо эстетических целях. И перед строительством камина первое, что мы делаем — это расчёт всех необходимых параметров камина: его размера, глубины, высоты дымохода, сечения отверстия дымового канала, мощности топки и т.п.

Ошибочно считать, что если камин носит декоративный характер, то можно брать любой. Камин выжигает кислород, и, к примеру, взяв мощный камин для маленького помещения, можно получить проблемы в работе камина и постоянно открытые окна. Играют роль размер отверстия для дымохода, его высота и материал топки и облицовки камина, расположение камина и другие моменты.

Этап 1: Устройство фундамента

Стандартная закладка фундамента под камин выполняется следующим образом:

  1. Выкопайте котлован 60 см в глубину. Засыпьте его щебнем и утрамбуйте, чтобы основание было строго горизонтальным.
  2. Соорудите опалубку из досок. Обшейте конструкцию рубероидом.
  3. Смонтируйте опалубку и засыпьте его битым кирпичом и щебнем.
  4. Приготовьте цементный раствор: смешайте одну долю цемента и три доли песка. Тщательно залейте котлован полученным раствором.
  5. Выровняйте поверхность фундамента. Его уровень должен быть ниже уровня пола не меньше, чем на 5-6 см.
  6. Накройте фундамент обычной пленкой и дайте ему хорошо настояться – не менее недели.

Для последующей кладки кирпича вам понадобится глиняный раствор. Его можно легко сделать своими руками. Сначала нужно на два-три дня замочить глину и по истечению срока отфильтровать ее через мелкую металлическую сетку. Далее ее необходимо смешать с песком и водой. Соотношение: 8 долей песка, 1 доля воды, 8 долей тощей или 4 доли жирной глины. Проверить качество состава довольно просто: если он держит форму, не прилипает к рукам и напоминает по своей консистенции густую сметану, значит, вы не ошиблись в пропорциях.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.

Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.

Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Особенности кладки камина

Перед началом возведения такого полезного изобретения, как камин, размеры которого были определены нами ранее, следует обеспечить гидроизоляцию. Для этого потребуется рубероид, уложенный в 2 слоя. Кладка должна начинаться с углов. При этом нужно постоянно следить за уровнем. Чтобы придать конструкции оригинальный вид, можно выполнить кладку нижнего ряда на ребро, а всех последующих — плашмя. Внешние сплошные ряды требуют использования кельмы или мастерка. Дымосборник или топливник следует выполнять вручную, так как это способствует обнаружению в растворе небольших камушков.

Важно помнить, что при возведении дымосборника и топливника печка-камин требует удаления излишков раствора влажной тряпкой. Нельзя забывать о том, что внутренняя стенка не подвергается оштукатуриванию. Шов обязательно должен быть тонким, иначе он может быстро растрескаться

Современные камины нуждаются в перевязке швов на полкирпича в каждом ряду

Шов обязательно должен быть тонким, иначе он может быстро растрескаться. Современные камины нуждаются в перевязке швов на полкирпича в каждом ряду.

Облицовка топливника и внешняя стенка не должны быть связаны, иначе из-за частых температурных перепадов может произойти нарушение кладки.

Кладка камина своими руками

Очень пристальное внимание следует уделить раскладке кирпичей первого ряда, которые по правилу укладываются без применения раствора. Требуется уровнем проверить горизонтальность рядов, прямоугольность поворотов и свериться с порядовкой

В дальнейшем перед кладкой кирпича на раствор раскладывают его на сухую, чтобы определиться с соответствием схеме порядовки. Класть кирпич своими руками очень увлекательно и вскоре начинающий мастер легко с этим справляется.

Рекомендуется сделать фото промежуточных процессов, чтобы в дальнейшем при необходимости легко восстановить в памяти последовательность работ.

Чтобы кирпич не впитывал всю влагу из раствора, следует замочить его в воде на 20 минут для набора влаги.

Первый ряд кирпича выводит мастера на уровень пола. Его можно класть в четверть кирпича или вполовину. А следующие ряды кладутся только плашмя. Вся часть камина над полом до начала топки по высоте должна быть 30 см или выше.

Далее предусмотрена установка зольника и дверцы поддувала. Зольник иногда выполняется в виде выдвижного ящика. Дверца покупается в строительном магазине или варится самостоятельно из толстого металла.

Кладка камина выполняется в соответствии с ранее разработанным планом. Кладка топочной камеры ведется на высоту, которая принята по проекту, а высота камеры для сбора дыма составляет обычно пять — шесть рядов. Дверца в топочной может отсутствовать или быть выполнена из жаростойкого стекла, которое позволяет наблюдать за языками пламени. Она не дает рассыпаться искрам.

Если дым будет проходить по кирпичному дымоходу, тогда после каждого ряда кладки своими руками производится очистка от выступающего раствора, затирка и сглаживание швов. Любые неровности на стенках внутренней кладки уменьшают тягу и способствуют задымлению комнаты.

Выложив камин своими руками, каждый хозяин сможет собрать вокруг этого теплого очага круг друзей или проводить релаксацию после работы.

Варианты постройки каминов своими руками

Элементы

К основным элементам камина из кирпича относят:

  • дымоход для кирпичного камина– их может быть несколько, а может быть и один. Все зависит от размеров и функциональности устройства;
  • дымовая камера – необходима для скопления дыма перед его выводом;
  • вытяжка –в этом месте крепится заслонка
  • топка – это место, в котором происходят процессы сгорания;
  • портал – это основная часть камина, в большинстве случаев имеет декоративный характер.
  • фундамент –устраивается под тяжелые конструкции.

Для большей прочности и увеличения износа устройства используют лак и краску. Портал кирпичного камина можно оформить в любом стиле и любым материалом. Все зависит от предпочтений заказчика.

Вам может понравиться

Комментарии пользователей:

Виктор:
06.09.2017 в , в 11:01

Как это здорово посидеть вечером у камина, погреться, поразмыслить, но установка камина дома, довольно сложный процесс. В данной статье расписано подробное описание всех шагов. После её прочтения и просмотра видео можно смело браться за установку. Всё просто и понятно разобрано, даже для новичка. Рекомендую всем!

Ответить

Виталий:
06.09.2017 в , в 11:41

Спасибо Вам огромное за такую важную и полезную статью. Жена уже мне 100 раз говорила, чтобы я ей камин сделал в доме для уюта, но я всё тянул и тянул, потому-что никак не мог найти информацию по его постройке. А тут всё так пошагово и классно расписано, что у меня аж вдохновение пришло. Завтра буду начинать делать камин по Вашему руководству!

Ответить

Руслан:
06.09.2017 в , в 13:52

Я думал, что постройка камина это очень сложное задание. Но ознакомивший с вашим руководством я понял что и сам в состоянии поставить себе такой какой захочу. Понял что главное использовать качественный материал если хочу что-бы он простоял очень долго.

Ответить

Виктор:
06.09.2017 в , в 18:07

Как это здорово посидеть вечером у камина, погреться, поразмыслить, но установка камина дома, довольно сложный процесс. В данной статье расписано подробное описание всех шагов. После её прочтения и просмотра видео можно смело браться за установку. Всё просто и понятно разобрано, даже для новичка. Рекомендую всем!

Ответить

Александр:
06.09.2017 в , в 19:13

Недавно поставил себе похожий чугунный камин закрытого типа, снаружи обложил кирпичом, очень красиво смотрится, но главное что жена и дети в восторге. Жаль что не наткнулся на статью раньше, многих ошибок мог бы не совершить в процессе работы, все очень красиво и доходчиво изложено.

Ответить

Татьяна:
06.09.2017 в , в 19:38

Как подробно и понятно изложена информация. Действительно инструкция пользователя. Какой красивый камин получился. Уже поделилась информацией с друзьями. Теперь вот обязательно попробуем сами сделать. То же хочется такую красоту домой.

Ответить

Алла Фоменко:
06.09.2017 в , в 19:55

Давно мечтали поставить камин на даче .Проводим там большую часть времени ,хотелось чтобы был камин .С ним намного теплее и уютнее Прочитали огромное количество статей ,посмотрели кучу видео ,и только наткнувшись на вашу пошаговую.инструкцию ,посмотрев видео ,муж решился делать камин .Спасибо вам за такое подробное описание ,и дельные советы .Ещё раз от души благодарим вас !

Ответить

Имя *

Комментарий

Проектирование

Это самый первый этап, при котором следует учесть несколько важных моментов, особенно для функциональных топок:

  • Необходимо определить место под оборудование в помещении относительно стен, расположения мебели. При этом не забыть про пожарную безопасность: от горючих поверхностей расстояние до топки – не менее 700 мм.
  • Основание под оборудование рекомендуется выполнять из бетона высотой от 300 мм. Периметр фундамента должен выходить за размеры топки на 250 – 300 мм по каждой стороне.
  • Рекомендуемый зазор между топкой и гипсокартонной конструкцией 50 мм.
  • Следует предусмотреть короб для воздухоотвода.
  • Подиум. Конструкция должна обеспечить приток воздуха для обогрева, выдерживать вес топки.
  • Толщина пожаробезопасной отделки стены и технический зазор в 100 мм между ней и топкой.
  • Для точного определения габаритов портала следует учесть параметры облицовочного материала: профили: направляющий – 27×28 мм и стоечный – 27×60 мм). Для обшивки рекомендуют использовать гипсокартон огнеупорный или влагостойкий толщиной 12,5 мм.
  • Конструкция портала и его отделка должна органично вписываться в интерьер.

Перечисленные параметры помогут избежать ошибок при монтаже.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

  • подземная часть – фундамент;
  • основание из 2—3 рядов кирпича;
  • подовая часть с выступающей вперед предтопочной площадкой;
  • портал – кирпичное обрамление открытого топливника;
  • дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
  • каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
  • дымоотводная труба, выходящая на крышу;
  • сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Что понадобится для кладки камина

Определившись с местоположением, дизайном и размерами — самое время остановиться на выборе материала. Для «сердца камина» — топки следует остановить свой выбор на огнеупорном кирпиче. Это объясняется тем, что обычный — слабо противостоит температуре и подвержен скоротечному разрушению, как от тепла, так и от воздействия газов.

Основную часть выкладывают из облицовочного кирпича. Для этих целей берут обычно красный полнотелый кирпич.

Количество материала для будущей стройки можно определить из усредненного для небольшого размера помещения (например, в 35 квадратных метров) Так для камина с размером 100 на 100 см понадобится:

  • Огнеупорный кирпич 90-100 штук;
  • Керамический кирпич — 210-230 штук;
  • Глина — 3-4 мешка;
  • Песок — 5-6 мешков;
  • Цемент — 2-3 мешка.

Помимо строительных материалов тому, кто решил возводить камин из кирпича своими руками придется приобрести заслонку (она понадобится для управления тягой), дверку для дымохода (чистка и ревизия его будут частью обязательного обслуживания при эксплуатации) и порядка 8-10 метров уголка 40*40 или 50*50 для обрамления свода топки.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

  • Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
  • Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
  • Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
  • Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Проект камина: расчеты, схемы и чертежи

Строительство любого камина начинается с детальной разработки проекта – он поможет получить общее представление о будущей конструкции.

Проект камина из кирпича

Первым делом нужно выбрать локацию камина. Лучшие варианты – несущая фасадная или внутренняя стена или же угол между двумя несущими стенами. А самые неподходящие места – в зоне лестничного марша и между окон.

Далее необходимо рассчитать габариты кирпичного камина

Здесь важно соотносить размеры главных элементов конструкции – топки, дымовой камеры и дымохода – с площадью помещения, которое будет отапливаться

Учитывайте, что площадь отверстия трубы дымохода зависит от площади отверстия топки: для того чтобы гарантировать качественную тягу, площадь первой должна быть в 8-15 раз меньше площади второй.

Как только размеры определены, приступайте к подготовке чертежей фасада и разреза очага. Чертежи необходимы для того, чтобы получить точное изображение внешнего вида камина, на которое можно будет ориентироваться в процессе последующей укладки.

И последний этап в разработке проекта – составление схемы кладки, которую также называют порядовкой. Тут вам нужно пронумеровывать все ряды конструкции и отдельно обозначить каждый ее элемент.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
