Как сделать коллектор системы отопления своими руками

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

Пояснения по проведению расчетов

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

  • Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
  • Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .

Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.

2 Конструкция коллекторного отопления

Для начала необходимо понять схематические и конструктивные особенности системы. Самый простой чертёж такого оборудования будет состоять из одного распределительного узла. От него выходят несколько отопительных магистралей.


стандартный набор для отопительной системы

  • расширительный бачок;
  • циркуляционный насос;
  • группа безопасности.

Коллектор, от которого будут выходить магистрали, находится непосредственно возле котла. Он состоит из таких ключевых элементов, как входной и выходной.

Как понятно из контекста, во входное отверстие подключается подающая труба от котла. Уже непосредственно коллектор будет распределять теплоноситель по магистральным веткам.

В выходное отверстие поступает остывшая вода для дальнейшего перенаправления в котёл для повторного нагрева. Это своего рода обратка, как в классических отопительных системах, работающих на газу.

Такая простая схема коллекторного отопления может быть применена для одноэтажного дома, где мощность циркуляционного насоса будет позволять создавать необходимое давление в трубах. Но в двухэтажном доме или более она будет нецелесообразна, нужно будет устанавливать 2 коллектора и насос с более высокой производительностью. Один коллектор будет служить для работы тёплого пола, а второй — распределять теплоноситель по радиаторам.

Классическая схема коллекторного отопления частного дома с двумя этажами включает в себя 2 распределительных узла на каждом этаже. Но следует учитывать и общую площадь помещения, а соответственно и длину магистральных ветвей. Если сама система не имеет большой длины, то будет достаточно и одного узла на 2 этажа, поскольку он будет создавать нужное давление.

Не стоит забывать и о теплоотдаче, а также настройке температурного режима в каждом помещении. В жилых зданиях необходимо использовать специальные закрытые коробы для размещения коллекторов.

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

  • допустимое давление в контуре – 6 бар;
  • температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

  • HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
  • HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

  • F – на подаче встраивается расходомер;
  • BV – имеет четвертные краны;
  • С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Как сделать коллектор самостоятельно

Для создания в доме комфортной температуры обязательно проводят расчет всей системы отопления. Для этого учитывают такие моменты, как:

  1. Технические характеристики котла отопления (мощность, температуру нагрева воды, КПД и др.).
  2. Количество контуров. Для удобства нужно нарисовать подробную схему обводки отопительной системы.
  3. Наличие дополнительного оборудования (насоса, манометра, накопительного бака и т.п.).

С учетом всех компонентов, которые войдут в систему, проводят расчет коллектора отопления. В тех случаях, когда не удается подобрать нужное оборудование в торговой сети, его изготавливают самостоятельно. Если вы умеете обращаться со сварочным аппаратом и имеете навыки слесарных работ, соорудить такое устройство не составит большого труда.

Чтобы изготовить распределительный коллектор отопления своими руками, обеспечив при этом корректную работу отопления, нужно продумать и просчитать каждую мелочь.

Перед работой на листе бумаги рисуют подающий и обратный участок коллектора. После чего отмечают места подключения компонентов (котла, труб со всех контуров, дополнительного оборудования). Кроме того, предусматривают возможность в будущем подключать к коллектору новые элементы. Для удобства на рисунке отмечают все размеры резьбовых соединений, с помощью которых будут соединяться элементы системы.
Чтобы сделать коллектор своими руками, потребуются:

  1. Заготовить трубы нужной длины и диаметра. Для удобства изготовления, ту часть коллектора, в которую будут врезаться отводные патрубки, делают из трубы прямоугольного сечения.
  2. Нарезать из трубы или подобрать готовые патрубки.
  3. Отметить и прорезать необходимое количество отверстий. Нужно учесть, что для подключения твердотопливных котлов и бойлеров косвенного нагрева патрубок врезается с торца подающего участка. Электрические или газовые настенные котлы монтируют на распределительное устройство сверху. Газовый коллектор для напольного котла также подсоединяется с торца.
  4. Зачистить все заготовки от ржавчины.
  5. Сделать разметку и прорезать отверстия для патрубков.
  6. Прихватить сваркой все элементы коллектора, после чего тщательно обварить каждое соединение.
  7. Приварить к устройству элементы для крепления к стене.
  8. Удалить окалину, зачистив все места сварки.

Такой аппарат поможет равномерно распределять тепло в системе отопления

Перед покраской коллектор котельной разводки проверяют на работоспособность. Для этого его заполняют водой, стараясь создать в оборудовании как можно большее давление. Устройство должно быть полностью герметично. Если в местах соединения наблюдается выделение влаги, придется еще раз проварить проблемные места.

Если вы решили изготовить распределительный коллектор своими руками, его качество и надежность должны соответствовать поставленным задачам.

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.


Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Трехходовой клапан и смесительный модуль

При обустройстве коллектора трехходовым клапаном, регулировку можно осуществлять при помощи сервопривода. В этом случае смесительный клапан будет контролировать показатель температуры по заранее заданным параметрам. При этом трехходовой кран вы можете крутить несколько раз и как вам удобно, а вот с настройкой смесительного клапана все намного сложнее.

Если вы на свой страх и риск подключили теплые полы к централизованному отоплению, то как раз наличие смесительного клапана позволит избежать побочных проблем. Ваши соседи никак не определят о наличии у вас теплых полов, так как не будет температурного дисбаланса.

Другой метод регулировки температуры в теплых водяных полах – использование смесительного модуля. Данный модуль в своем комплекте имеет такие компоненты:

  • Трехходовой кран.
  • Термометр.
  • Байпас.
  • Циркуляционный насос.
  • Термостатическая головка.
  • Реле максимально допустимой температуры.

Хотя весь этот комплект имеет большую цену, эффективность смесительного модуля очень высока. Тем не менее работает смесительный модуль только при условии сборки по европейскому образцу. В отопительной системе теплоноситель должен иметь температуру не меньше 65°. Что касается системы теплого пола, то модуль подмеса разбавляет теплоноситель и запускает его в отопительные контуры по установленным параметрам. В нашей стране зачастую регулировка температуры осуществляется на самом котле. Это привод к дисбалансу температуры.

Также существует другой метод того, как можно отрегулировать теплые водяные полы. Для этого монтируется сервопривод и комнатный термостат. Исходя из температуры в помещении, терморегулятор дает сигнал на сервопривод о подаче горячего теплоносителя.

Эта методика работает даже при самодельном коллекторе, хоть с модулем подмеса, хоть с трехходовым клапаном. Все зависит от ваших финансовых возможностей.

Итак, мы рассмотрели несколько методов того, как можно осуществлять регулировку теплоносителя в системе теплого пола. Если вы используете другие технологии и методики, то нам будет интересно узнать о них. Пишите свои комментарии в конце этой статьи.

Узнайте тонкости регулировки теплого водяного пола из следующего видеоматериала:

Преимущества и недостатки лучевых систем отопления

Положительные стороны

Основное достоинство лучевой схемы – удобство использования.

Специальное оборудование делает управление климатической сетью максимально эргономичным и удобным:

  1. Вы можете установить температуру каждого радиатора отопления в доме не отходя от коллекторного шкафа. Кроме того, при необходимости можно полностью перекрыть подачу воды к любому элементу системы без нарушения работоспособности всей сети отопления.
  2. Каждая пара труб соединяет коллектор только с одним радиатором. Поэтому можно использовать трубопроводы небольшого диаметра, которые легко замаскировать под напольным покрытием. Помимо всего прочего, это позволяет частично прогреть поверхность пола.

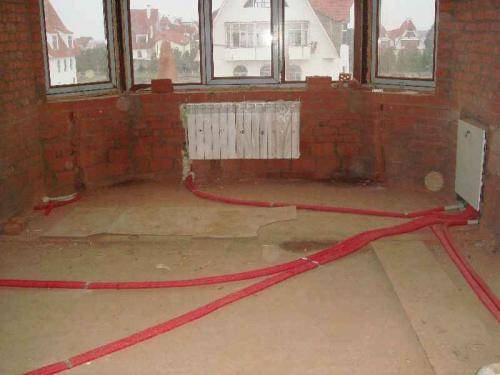

Трубы лучевой системы отопления укладываются до заливки пола

  1. Благодаря использованию специальных устройств (так называемых гидрострелок – коллекторов с большим диаметром) можно сформировать в доме несколько зон отопления с различной температурой теплоносителя .

В этом случае организуется короткий контур между подающим и обратным патрубками. Нагретая вода постоянно циркулирует в гидрострелке, а ее забор можно производить на различном расстоянии (от этого будет зависеть и температура).

Отрицательные стороны

Для полноты картины следует сказать и о минусах использования лучевой системы обогрева.

Именно из-за них, несмотря на все преимущества, она не сильно распространена:

  1. Сильно увеличенный расход подающих и отводящих труб. Чем просторнее дом и сложнее геометрия комнат, тем больше деталей понадобится. Кроме того, увеличивается трудоемкость монтажа, что не может не отразиться на сметной стоимости строительства.

Лучевая система обогрева требует использования огромного количества труб и коллекторов

  1. Необходимость скрытой установки. Если традиционная тройниковая система может монтироваться и вдоль стен, то огромное количество труб так вы разместить не сможете. Их обязательно нужно прятать под пол. Можно замуровывать и в стены, но в таком случае расход материала еще больше увеличиться.
  2. Отсутствие стыков. При конструировании трубопроводов нужно обязательно позаботиться о том, чтобы труба под полом не содержала ни одного стыка. В этом месте чаще всего происходят порывы, а стоимость устранения поломки будет далеко не низкой и очень трудоемкой.
  3. Если проект системы предусматривает несколько контуров с разной температурой теплоносителя, то каждый из них должен быть оборудован циркуляционным насосом.

Особенности коллектора

На качество изделия влияют три параметра:

  • размеры;
  • металл;
  • отделочные детали.

Перед началом работы нужно изучить теорию. Коллектор, сделанный самостоятельно, заметно отличается от собранного на заводе. Устройство выглядит как гребешок, выполненный методом сварки. По этой причине его называют «гребенка». Обычно это горизонтальная конструкция, имеющая отводы. Они бывают направлены в две стороны или одну, направление определяет место расположения котельной. Если котел стоит на цокольном этаже, патрубки располагаются вверху. Выше котла находятся вентиляционные установки, батареи, система теплых полов.

Патрубки снизу важны для систем, расположенных ниже котельного уровня. «Отопительные гребенки» бывают смешанного типа, поддерживающие оба варианта расположения патрубков.

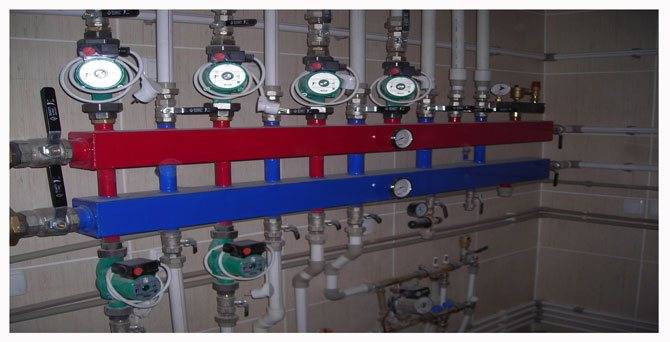

Коллектор выполненный самостоятельно

Зачем нужен распределитель

Коллектор отопления представляет собой простое устройство, состоящее из участка трубы с несколькими патрубками, к которым подводятся все отопительные контуры. С помощью распределительной гребенки можно одновременно подключить к тепловому носителю несколько потребителей:

  • радиаторы отопления во всех помещениях
  • теплые полы
  • бойлер для горячего водоснабжения
  • конвекторы и другие устройства

Основная задача, которую выполняет распределитель отопления, кроется в самом названии – он равномерно передает тепло от отопительного котла ко всем нагревательным элементам. При этом устройство поддерживает во всех помещениях одинаковую температуру.

Все распределительные коллекторы снабжены запорной арматурой. Она устанавливается либо на самом устройстве, либо на трубе, которая соединяется с выводным патрубком.

При возникновении аварийной ситуации (прорыв трубы или подтекание воды в местах соединений), шаровыми кранами, установленными на коллектор котла, перекрывают поврежденный контур, не отключая всей системы отопления и сохраняя тепло в доме. Кроме того при помощи такого крана регулируют температуру в отдельных помещениях.

В частных домах, имеющих больше одного этажа, коллекторы устанавливают на каждом этаже, что позволяет отключать отопление в неиспользуемых временно комнатах, тем самым экономя топливо.

Распределитель для отопления состоит из 2-х расположенных параллельно гребенок. Одна из них устанавливается на выходе теплоносителя из отопительного котла, а ко второй подводится обратный контур системы.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
