Разновидности отопительных колпаковых печей — принцип работы и монтаж

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

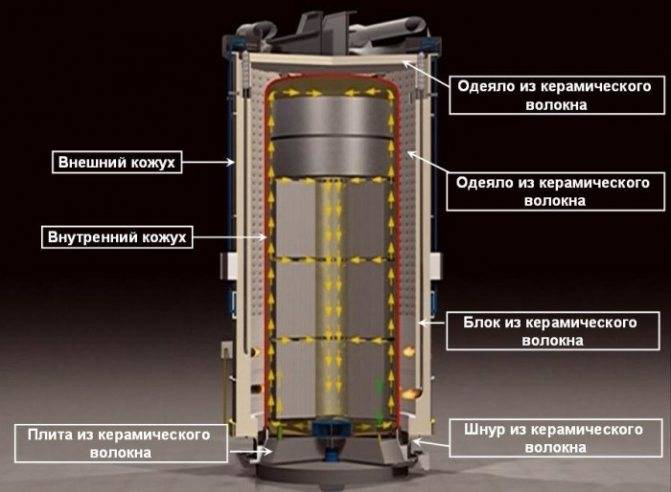

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10.  Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Комментарий

• Контакты
• Карта сайта

текстареа>текстареа>хедер>хедер>хедер>хедер>хедер>хедер>

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

• длительная эксплуатация;
• малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
• КПД – до 80%;
• легкая конструкция, которую можно осилить даже новичку;
• усовершенствованная система нагрева по сравнению с канальным аналогом;
• простая и практичная в уходе – нет необходимости часто ее чистить;
• не трескается;
• универсальность возведения (в доме, квартире, бане и т.д.)
• большой выбор формы и дизайна;
• не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
• высокая скорость растопки;
• конструкция позволяет установить большой нагревательный элемент;
• происходит равномерный прогрев печи;
• печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

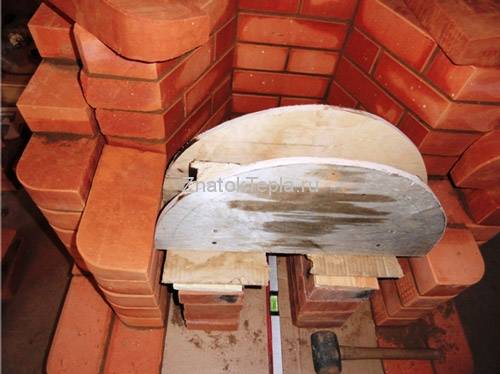

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Колпаковая печь Кузнецова своими руками

Чтобы создать такую конструкцию своими руками, следует знать о свойствах системы свободного движения газов:

• Газ полностью заполняет помещение любого объема. Таким образом, колпак можно изготавливать любой формы и размера.
• Каждое горизонтальное сечение стен колпака нагревается до одинаковой температуры.
• Источник, дающий тепловую энергию, можно произвольно располагать в нижней части колпака.
• Возможность одновременно применять несколько источников, обеспечивающих теплом.

Если печь своими руками возводят впервые, не рекомендуется использовать для этого свой проект. Это довольно сложно и при этом часто возникают ошибки. Лучше воспользоваться готовыми чертежами, которых в интернете очень много. Сразу сложные проекты выбирать не следует, лучше начать с простых конструкций.

Начинать складывать сооружение нужно со строительства фундамента и подойти к этому процессу необходимо со всей ответственностью, иначе конструкция может покоситься или треснуть. Поэтому основа для нее должна быть твердой, чтобы выдержать большой вес сооружения.

Печной фундамент из бетона лучше всего закладывать при строительстве дома. Шириной он должен быть на 10 см больше самой печи. Довольно сложно самостоятельно встраивать печь в готовый дом. Лучше всего, если это будут делать профессионалы.

Следует обратить внимание на то, печной фундамент не следует связывать с основным, чтобы впоследствии печь не повело в сторону или не разорвало

Что необходимо для возведения печи Кузнецова своими руками

Чтобы сложить колпаковую печь Кузнецова своими руками, следует запастись подробными схемами и чертежами. Существует более 150 вариантов такого сооружения с подробными инструкциями и чертежами по их возведению.

Для строительства будет нужна порядовка – это пошаговая инструкция, на которой показана поэтапная выкладка каждого кирпичного ряда в отдельности

Новичкам крайне важно придерживаться порядовки и ничего не менять при сооружении конструкции

Для строительства потребуются следующие материалы:

• Кирпич огнеупорный для топливника.
• Огнеупорная глина.
• Металлическая проволока.
• Печное литье: задвижка, топочная и поддувальная дверка, колосниковая решетка, очажная плита.
• Кирпич для наружной кладки.
• Очищенный песок. Перед тем как замесить раствор, его необходимо просеять через сито. Лучше всего использовать горный песок, в котором очень мало примесей.
• Стальной уголок.

Вместо глины и песка можно использовать готовый печной раствор, продаваемого в специализированных магазинах. Такая покупная смесь состоит из правильных пропорций. Чтобы печь прослужила довольно долго, все материалы должны быть высокого качества.

Тонкости кладки колпаковой печи Кузнецова

Профессионалам довольно просто выложить печь своими руками, а вот новичкам это покажется достаточно сложным процессом. Главное, чтобы при кладке колпаковой печи Кузнецова порядовка играла первостепенную роль.

Существует несколько нюансов, которых нужно придерживаться при строительстве сооружения:

• В процессе нагревания кирпич начинает расширяться. Именно поэтому огнеупорная оболочка должна со всех сторон иметь пустое пространство.
• Каждый третий ряд кладки из кирпича следует прокладывать металлической проволокой для усиления связки.
• Печные металлические элементы устанавливают с учетом их расширения, возникающего при высоких температурах. Кирпич и металл необходимо разделять специальной прокладкой.
• После того как сооружение будет готово, кирпич необходимо обработать огнеупорным составом.
• Обжиг печи рекомендуется начинать с небольшого нагрева и постепенно увеличивая его интенсивность.

Кладём колпаковую печь

В двухколпаковых печах тепловая нагрузка на материалы предельно высокая. Поэтому легко совершить ошибку и выполнить подобную конструкцию с массивными стенами. Огонь в ней гореть будет, а вот вместо ожидаемого тепла получите дым и копоть.

Анализ порядовок печей Кузнецова различного назначения, в основу которых положен 2-ухколпактовый вариант, (отопительно-варочных, для бани, с установкой водогрейного котла двухконтурного и т.д.), позволяет выявить весьма характерную особенность. На единицу N_выд, равную 500 Вт/м² внешней поверхности материала расходуется меньше почти в 1,5 раза, чем в изделиях традиционных конструкций.

Это имеет как плюс (удешевление конструкции из-за необходимости меньшего количества кирпичей и раствора для кладки), так и минус. Такие изделия предъявляют высокие требования к разработке и неукоснительного соблюдения всех технологических нюансов ведения кладки. Так как фактическая тепловая нагрузка, безопасная для толстостенной печи, способна разрушить стенку тонкую уже на стадии разгонной топки.

Строительная механика тоже должна быть близка и понятна печнику, решившему выложить колпаковую печь своими руками. Простейшее подтверждение данному тезису – прочностные характеристики стенки, выложенной с использованием глиняного раствора, если уменьшается её толщина, падают значительно быстрее, чем у цементной кладки. Это предъявляет повышенные требования к фундаменту подобной печи. Печник обязан неукоснительно следовать рекомендациям автора порядовки, с которой он работает. Причём, не только при обустройстве фундамента, но далее, на всех остальных этапах кладки печи.

Их первоосновой является плавающая топка. Выкладывается она из огнеупорного кирпича (шамотного). Наиболее востребованными марками являются Ш-5, а также ШБ-8. Остальное тело печи кладётся из кирпича рядового керамического, марок от М150 и выше.

Напомним, плавающей, она называется потому, что:

Вокруг топливника со всех сторон, либо в строго установленных порядовками местах, формируется сухой шов.

Техника его выполнения следующая. После завершения кладки последнего ряда шамотного кирпича, производится удаление кладочного раствора изо всех швов между ним и керамическим кирпичом. В образующиеся пустоты вставляются специальные прокладки, которые готовятся из различных типов минерального картона. Чаще всего используются каолиновый и базальтовый. Возможно использование иных технологий, которые обязательно оговариваются в спецификации, имеющейся на конкретную печь.

Несвязность модулей. Этот принцип подлежит неукоснительному соблюдению. Шамотный кирпич в любых вариантах не должен вставляться в пазы между керамическим кирпичом (обратное утверждение также справедливо), даже если имеются демпфирующие швы.

Теплоёмкость шамотного кирпича и его ТКР значительно отличаются от тех, которые имеет рядовой керамический кирпич. Поэтому топка, при наличии связи с основным телом печи, просто порвёт кладку уже на стадии растопки.

Именно поэтому требуется выполнять топливник для подобных печей в качестве достаточно компактного модуля, вставленного в гнездо, подготовленное из кирпича керамического. При этом существует ряд технических нюансов обеспечения отведения газов через дымоход.

Весьма важно использовать в работе только материал, поименованный в спецификации к печи, а также указанный в порядовке. Конструкции подобных печей просчитаны и высокотехнологичны

Поэтому замена весьма негативно сказывается на работоспособности готового изделия

В лучшем случае, печь придётся ремонтировать. В худшем, разбирать полностью и выкладывать по-новому

Поэтому замена весьма негативно сказывается на работоспособности готового изделия. В лучшем случае, печь придётся ремонтировать. В худшем, разбирать полностью и выкладывать по-новому.

Монтаж своими руками

Монтаж печи проводится в три основных этапа:

• Подготовительный;
• Кладка первого уровня;
• Кладка второго уровня.

Подготовительный этап

Сначала нужно собрать все необходимые инструменты и материалы для возведения печной системы. Для этого понадобится:

• Лопаты (совковая и штыковая).
• Армирующий прут из металла.
• Опалубка.
• Пленка из полиэтилена.
• Цементный раствор (состоит из смеси песка цемента в соотношении соответственно 3:1, вода по требованию).
• Песок.

Далее все действия выполняются поэтапно:

1. Сперва штыковой лопатой копается яма размерами 1,5×1 м, глубина примерно 0,8 м. Нужно стараться сделать края максимально ровными.
2. Низ ямы покрывается слоем песка толщиной 15 см. Так яму нужно оставить на срок до 2 дней. Это нужно для оседания песочного слоя. Такой метод помогает придать дополнительную устойчивость печи.
3. Опалубку можно сделать из старых ненужных досок, идеально — из фанеры.
4. Армирование выполняется стальным прутом средней или чуть меньше средней толщины (это некритично, так как нагрузки невелики).
5. Далее медленно и равномерно заливается раствор. Важным моментом является «помешивание» уже залитого раствора для предотвращения образования в нем пузырьков воздуха. Данное мероприятие позволит максимально увеличить надежность и долговечность фундамента.

Важно: нужно дождаться полного застывания фундамента. Это займет около недели, хотя бывают случаи, когда этот процесс длится до 25 дней

Кладка первого уровня

На данном этапе понадобится:

• Раствор (глина, вода).
• Стальная пластина.
• Два вида кирпичей: полнотелый и огнеупорный (они могут иметь классическую форму, либо быть декоративными квадратными).
• Болгарка с насадкой для камня.
• Перфоратор.
• Колосник.

Кладка выполняется следующим образом:

1. Перед непосредственно кладкой вниз укладывается фольга. Она будет отражать тепло, направленное вниз. Желательно брать листы фольги шире фундамента.
2. Далее равномерно укладывается кирпич первого ряда. Стенки кладутся ложковым методом в направлении справа налево.
3. На втором ряду нужно поместить поддувало и окно очистки.
4. На четвертом ряду необходимо начать класть перегородку из нижнего отсека в верхний.
5. На пятом ряду применяется огнеупорные кирпичи и устанавливается колосник.
6. Выкладывается топка-камин нашестом ряду.
7. На седьмом начинается кирпичная кладка дымохода.
8. Отсек топки обкладывается огнеупорным кирпичом на девятом ряду вполкирпича.
9. На одиннадцатом кладка топки возрастает до целого кирпича.
10. Далее на двенадцатом ряду производится кладка решетки.
11. Огнеупорным кирпичом производится перекрытие доступа в дымоходы.
12. Пластиной закрываются все ходы в трубы, остается только отверстие, начатое на4 ряду.

Кладка второго уровня

1. Следующий ряд сохраняет положение пластины.
2. Далее укладывается начало крыши печи.
3. Снова перерывается выход в дымоход.
4. Устанавливается паросборник.
5. Из полости паросборника создается вытяжка.
6. На трубу ложится пластина-заборник.
7. Перекрывается кирпичом.
8. Выкладывается дымоход, внутренний диаметр которого будет один кирпич.

Колпаковая печь своими руками: рекомендации

Человеку, который впервые будет класть печку необходимо научиться быть каменщиком. Рекомендуется прежде почитать книгу и ознакомиться с информацией в интернете. Не стоит тушеваться, нужно спокойно и не спеша начать выкладывать кирпич по схеме ряд за рядом.

Необходимо помнить:

• При нагреве кирпич нагревается. Соответственно внутренняя оболочка, которая является огнеупорной должна со всех сторон иметь пустое пространство.
• Обязательно каждый третий ряд должен быть положен проволокой из металла, это позволит сделать связку более сильной.
• Все металлические элементы, включая дверь должны быть установлены с учётом их расширения при высоких температурах. Металл и кирпич нужно разделить специальной прокладкой.
• Когда все работы закончены рекомендуется обработать кирпич специальным огнеупорным составом.
• Обжигать печь необходимо с маленького нагрева, увеличивать силу нужно постепенно.

Новичкам следует помнить, что между первыми двумя ярусами прокладка идёт в четверть кирпича, это увеличивает топку в длину. Перекрытие верхнее нужно делать на семнадцатой и восемнадцатой порядовке, а на двадцать первой порядовке необходимо оставить вдоль боковых внутренних стенок два прохода. Все порядовки указаны на чертежах и, как правило, затруднений не вызывает.

После того как кладка закончена, нужно провести первую растопку. Нужно использовать минимальное количество топлива, потому что нагрев должен проходить постепенно и медленно. Во время первой топки проверяется работа печи, происходит её обжиг и герметичность всех швов, особенно где есть задвижки и установленны двери. Если вдруг обнаружатся какие-нибудь недостатки, то их сразу же необходимо устранить.

Чтобы избежать трещин в печке и её перекоса, ставить её необходимо на твёрдую основу. Готовое сооружение имеет достаточно солидный вес, поэтому к закладке фундамента необходимо подходить очень серьёзно. Рекомендуется закладывать бетонный фундамент ещё во время постройки дома. Ширина фундамента должна быть на десять сантиметров больше конструкции отопления. Встраивать самостоятельно в свой готовый дом печь сложно, рекомендуется воспользоваться помощью профессионалов.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Кузнецовки: чертежи и их разнообразие

Благодаря основным принципам, используемым при конструировании, появилась возможность добавлять дополнительные функции без увеличения габаритных размеров печи. Основные плюсы и преимущества можно охарактеризовать следующим:

1. прогрев и отдача тепла происходит равномерно, — нижняя часть печного агрегата нагрета так же, как и верхняя;
2. размеры варочной панели могут быть различными, — нет жёсткой привязки с конструкцией;
3. нагнетание жара в колпаковой конструкции ведет к полному сгоранию углеводородов, потому сажи и дыма практически не наблюдается;
4. очень высокий КПД, вплоть до 95%;
5. равномерный прогрев оберегает кирпич от растрескивания, а кладку от деформации;
6. формы могут быть разнообразные, — печники с удовольствием помогают подобрать и разработать подходящую конструкцию;
7. многие оснащают печки водными контурами для локального отопления своего дома.

Возможность конструировать различные формы и оснащать эти конструкции отопительными контурами позволило расширить их функционал.

Кузнецовка в разрезе

• Отопительные варианты, предусматривают узконаправленное применение для эффективного обогрева домов различных размеров и этажностей.
• Варочные варианты — используют минимальное количество дров для быстрого приготовления полноценного обеда или ужина.
• Банные конструкции отличаются высоким КПД, быстротой нагрева помывочных помещений, а также согрева воды.
• Печи-камины, барбекю, грили и коптильни – могут найти своё отражение в печах этого типа.
• Комбинированные варианты, — возможность соединить многочисленные функции в одном месте.

Конструкция и принцип работы

Конструкция колпаковой печи

Печка с колпаком была разработана инженером Игорем Кузнецовым в начале 60-х годов прошлого столетия. Впоследствии российский металлург Леонид Котляр усовершенствовал конструкцию так, чтобы она сохраняла тепло до 19 часов. Особенность «кузнецовки» в том, что нагретый воздух не уходит из трубы, а сбирается под колпаком. Потихоньку он остывает, и вытесняется поднимающимися горячими потоками. В экономии тепла и заключается выгодное отличие колпаковой печи используемой для отопления дома от канальной, где горячий воздух под воздействием тяги беспрепятственно уходит на улицу.

Конструкция двухметровой высоты с основанием 1м*1м может достигать тепловой мощности в 3,5–4,5 кВт. Достаточно такой колпаковой печи для отопления дома в 50 квадратных метров в умеренной климатической зоне, если топить ее дважды в сутки.

Изобретатель усовершенствовал конструкцию, добавив еще один колпак. В  двухколпаковой отопительной печи Кузнецова первый накрывающий элемент связан с топочным отсеком и разделяет холодный и нагретый потоки. Второй колпак располагается в верхней печной части, задерживая горячий воздух, который до того как попасть в дымоход, долго отдает кирпичам тепло.

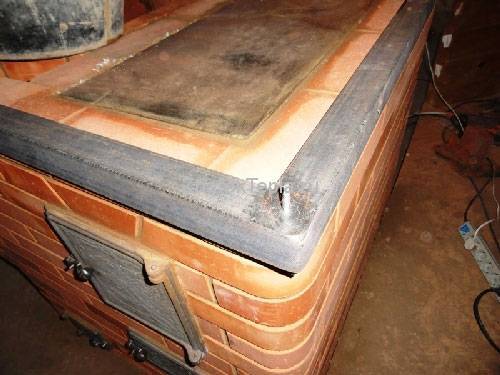

Двухколпаковая печь экономнее расходует топливо и обычно снабжена варочной поверхностью. Это позволяет готовить вкусные блюда без расхода электричества или газа. В конструкции печки уже предусмотрена вытяжка – нет необходимости монтировать дополнительную вентиляционную систему.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

• ИОК – чисто отопительная печь ;
• ОВИК – отопительная-варочная без использования шамотного кирпича ;
• ОВИК БК – отопительно-варочная с боковым камином ;
• ОВИК ЗК – отопительно-варочная с задним камином ;
• ОВИК Л – отопительно-варочная с лежанкой ;
• Буква « Д » добавляется в индекс маркировки при наличии духовки ;
• ПКИК 1 К – печи со встроенным калорифером ;
• БИК – банные печи ;
• РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты , чтобы остановить выбор на том или ином варианте.
