Печка из колесных дисков своими руками

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Особенности конструкции

Изготовленный самостоятельно мангал из диска колеса обладает массой положительных характеристик. Такая конструкция позволяет обзавестись полноценным гриль-комплексом с минимальными затратами на его изготовление. Все материалы являются вполне доступными практически для любого дачника. К тому же они гарантируют долговечность изделия и его прочность при любых условиях эксплуатации. Еще один плюс — компактность мангала. О его отличительных особенностях и вариантах исполнения стоит поговорить более подробно.

https://youtube.com/watch?v=WS99-psOm7E

Видео: инструкция по изготовлению мангала из колесных дисков

Используемые материалы

Для того чтобы сделать мангал из дисков не потребуется больших затрат, так как для его изготовления используются практически подручные материалы. Уже отработавшие свое автомобильные диски обычно выбрасываются или отдаются за копейки на лом

При этом не берется во внимание множество способов их альтернативного использование, среди которых изготовление мангала — один из лучших вариантов

Ненужные автомобильные диски получают шанс на вторую жизнь

Для дачи или частного дома мангал считается обязательным атрибутом. Изготовление из старых дисков позволяет сэкономить средства, так как готовые модели по своим возможностям в соотношении со стоимостью часто уступают такому варианту.

Преимуществом использования дисков для создания гриля является толщина металла. Даже изношенные колеса будут пригодными для такого рода дальнейшей эксплуатации. Металл не выгорает и не деформируется, а их форма идеально подходит для создания комплексных изделий для готовки на углях.

Принцип работы

По принципу работы мангал из колесных дисков похож с некоторыми другими самодельными моделями, например, сделанных из бочки или баллона. Он сочетает в себе такие возможности:

  • гриль — позволяет готовить на шампурах или съемной решетке;
  • барбекю — для прожарки стейков, дополняется крышкой, создающей эффект духовки;
  • варочная поверхность — форма и диаметр диска позволяет ставить на огонь котел, сковородку или кастрюлю;
  • коптильня — некоторые модели позволяют выполнять горячее копчение продуктов.

Советуем изучить статью про чугунный мангал, его плюсах и минусах.

Простая с виду конструкция совмещает все необходимые функции

Принцип действия предельно прост. В нижнюю часть загружаются дрова или готовые угли. Наверх устанавливается решетка или укладываются шампуры. Посуда может ставится также на решетку или непосредственно на колесо, если их диаметр совместим. Жар снизу прогревает воздух и позволяет готовить, как на обычном мангале. Для копчения нужно закрыть верхний выход и обеспечить тление щепы, чтобы образовался дым.

Каждая конструкция продумывается индивидуально, подгоняясь под потребности хозяев. Тем не менее, основная часть работ по изготовлению изделия остается общей для всех моделей.

Варианты исполнения

Более подробно нужно рассмотреть возможные варианты исполнения изделия

Если вы хотите смастерить мангал из автомобильных дисков, нужно обратить внимание на такие модели:. Простой гриль. Колесо представляет собой емкость для углей, на которую укладываются шампуры или решетка (Рекомендуем изучить материал о назначении нержавеющих решеток для барбекю на нашем сайте)

Колесо представляет собой емкость для углей, на которую укладываются шампуры или решетка (Рекомендуем изучить материал о назначении нержавеющих решеток для барбекю на нашем сайте)

Простой гриль. Колесо представляет собой емкость для углей, на которую укладываются шампуры или решетка (Рекомендуем изучить материал о назначении нержавеющих решеток для барбекю на нашем сайте).

Простейший вариант — мангал под шампуры

  • Двойная конструкция. Используется 2 колеса, благодаря чему мангал становится выше. За счет этого можно ставить наверх казан. Прогревание со всех сторон позволяет готовить в нем вкусные блюда, как в духовке или тушить их.
  • Закрытая печь. Позволяет коптить продукты, так как дым собирается внутри камеры и выводится небольшим количеством через специальные отверстия.
  • Комплексные модели. Здесь сочетается все 4 функции изделия, описанные ранее. Дополнительно могут монтироваться другие полезные элементы, например, дымоотвод.

Продвинутые модели с решеткой-гриль и вспомогательными элементами

Также стоит отметить, что такой мангал может изготавливаться с ножками и без ножек. Подставка понадобится для одинарных моделей, а вот в двойных и тройных ее функцию выполняет нижний диск. При этом существуют ограничения касательно использования конструкции, ведь влажная земля может помешать образованию жара, а раскаленный металл не допускается для контакта с деревянным полом на террасе.

Печь для бани

Для изготовления банной печи колеса от легковых машин не подойдут, — слишком малы. Автор идеи, чья схема показана ниже, использовал 4 старых обода от грузовика ЗИЛ-130. Располагаясь один над другим, каждый из них выполняет свою функцию:

  • первый диск служит колпаком для камеры сгорания. По задумке банная печь имеет небольшой топливник из кирпича с дверцами, выходящими в предбанник;
  • второй обод – это каменка;
  • третий – дополнительный теплообменник, отбирающий энергию дымовых газов и передающий ее внутрь парной;
  • четвертый диск – это бак для нагрева воды.

Примечание. Можно обойтись и без кирпичной топки, организовав таковую внутри первого обода. Но тогда топить баню придется из парной, да и плотно прилегающие дверцы в корпусе диска сделать сложнее.

Все дополнительные детали из металла, необходимые для сборки печи, показаны на следующей схеме. Банная печь, сделанная своими руками, работает по такому принципу: дрова, горящие в топливнике, отдают тепло через свои стенки и обод №1 с вырезанным дном. Он сварен со вторым диском, где дно осталось на месте, благодаря чему его можно заполнить камнями. Внутри сквозь них проходит труба с уходящими продуктами горения и нагревающими каменку.

Далее, труба попадает внутрь третьего обода, где вместо дна установлен рассекатель газов из листового металла. Продукты горения омывают рассекатель, а печка для бани из дисков отдает больше тепла, так как эта секция играет роль экономайзера. Ну и последняя стадия охлаждения дымовых газов проходит внутри 4-го обода, превращенного в бак с крышкой и краном для воды. В результате печь работает не хуже заводских экземпляров, а по долговечности она переплюнет любую из них.

Достоинства и недостатки

Дисковая печь обладает рядом следующих преимуществ:

  • Материалы для изготовления доступны повсеместно, и даже покупка старых дисков не обернётся серьёзными финансовыми затратами;
  • Простота в изготовлении устройства;
  • Готовая печь имеет достаточный запас прочности для использования на протяжении длительного времени;
  • Готовая конструкция не занимает слишком много свободного места;
  • Автомобильная сталь демонстрирует устойчивость к высоким нагрузкам, механическим повреждениям и деформациям;
  • Можно использовать в условиях повышенной влажности;
  • Изделие подходит для использования с топливом различного вида: древесина, пеллетное топливо, древесный и каменный уголь.

Заострим внимание на том, что почти любая изготовленная печь из колёсных дисков будет переносной, что весьма удобно в условиях частного дома или дачи Несмотря на все достоинства, у печек такого вида есть и свои недостатки:

При установке устройства прямо на земле не создаётся достаточная тяга для поддержания горения топлива, в итоге горелка часто гаснет;
Мангал получается слишком низким, и без дополнительных ножек готовить пищу на нём неудобно;
Стальные диски слишком быстро нагреваются, и при неосторожном обращении можно получить серьёзные ожоги;
Сталь слишком быстро остывает, в результате для поддержания нужной температуры требуется закладка большого количества топлива.

Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи.

Особенности, плюсы и минусы самодельной буржуйки из колесных дисков

Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.

Печка-буржуйка из магазина

Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.

Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.

Буржуйка из колесных дисков

Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:

  • низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
  • долговечность — автомобильные диски очень толстые и прочные;
  • термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
  • высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
  • неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.

Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.

Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см. Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см

Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи

Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

Схема буржуйки из дисков для автомобиля

Для топки буржуйки из дисков часто используется некачественное топливо, мусор и отходы, а оптимальные размеры печи для гаража далеко не самые большие. То есть высоким топочный отдел во многих случаях сделать просто невозможно. В этом случае проще сделать особую колосниковую конструкцию, собранную из толстой стали или арматуры. Ее ставят внутри печи, оставляя небольшой зазор в 5 мм, для учета температурного расширения материалов. За счет такого колосника можно решить проблему с КПД у маленькой печи.

Поэтапное изготовление печной конструкции из автомобильных дисков

Для начала, определим исходные данные для нижней части банной печи. Нам понадобятся:

  • глубина промерзания грунта,
  • характеристики грунта: пучинистость, агрессивность и т.п..

Глубину промерзания принимают по СП 131.13330.2015 «Строительная климатология». Остальные характеристики определяют визуально. Пучинистый грунт предполагает глубину закладки не менее 1,2 м, сухой или песчаный — не менее 0,8 см. Основание фундамента должно находится ниже отметки промерзания грунта.

Фундамент под банную печь лучше выполнять в виде сплошной монолитной плиты с армированием. В качестве материала подойдет бетон класса В12,5 — В15. Согласно СНиП, фундамент должен превышать размеры конструкции минимум на 100 в каждую сторону.

  • Принимаем размеры плиты 700х700.
  • Глубину принимаем 0,8 м, тогда Vбетона = 0,7м*0,7м*0,8м = 0,4 м3.
  • Шаг арматурных стержней А-III Ø12 принимаем 200х200, армирование в 2 яруса, защитной слой бетона — 50 мм.
  • Получаем: 700 — 100 = 600/200 1 =4 поперечных прута, 700 — 100 = 600/200 1 = 4 продольных прута, 4*4 = 16 вертикальных прутов.
  • Итого: 8*0,6м 16*0,7 м = 4,8 11,2 = 16 м.
  • Стандартно берем 10% в запас с учетом нахлестов 16*1,1 = 17,6 >, принимаем 18 м.

Схема

Пример фундамента

Предлагаем ознакомиться Дровяной котел с водяным контуром своими руками

Одним из недостатков печи для сауны из дисков от колес грузовых машин можно считать высокую температуру ее поверхности, что требует проведения определенных противопожарных мероприятий, в том числе защиты стен и потолка несгораемыми материалами.

На стенах устраивают защитный фартук на всю высоту, шириной не менее 700 мм.

Общий вид печи из колесных дисков представлен на рис. 1, чертеж печи в разрезе — на рис. 2.

Рис. 1 Схема печи для бани из дисков грузового автомобиля

Работы проводят в следующем порядке:

  • Выполняется фундамент.
  • Выполняется защита ограждающих конструкций (см. выше).
  • Кладка кирпичной топки. Выполняется с перевязкой вертикальных швов, не менее, чем на 1/3, на постель. В качестве раствора используют глину.
  • Первый диск устанавливают на топку свариваем со вторым и монтируем на топку. Предварительно вырезаем у первого диска дно по нижнему ободу. Для сварки используйте сплошной сварной шов.
  • Ко второму ободу привариваем заранее привариваем трубу диаметром 160 и длиной 500 мм. К первому — отражающий лист немного меньше его внутреннего диаметра (см. рис. 2).
  • С помощью 4 прутков привариваем третий диск ко второму.
  • В центре третьего диска привариваем кожух, диаметр которого несколько больше диаметра выхлопной трубы, которую в этот кожух и проденем в дальнейшем. Уплотняем глиной или асбестовым шнуром. Привариваем рассекатель.
  • Монтируем 4 диск, к которому предварительно привариваем дно из металлического листа. Он будет служить резервуаром для воды, поэтому все соединения должны быть выполнены герметично.
  • Монтируем трубу с приваренным к ее верху основанием для кирпичного дымохода. Выкладываем минимум 5 рядов дымохода из кирпича. Далее его используем в качестве основания под асбестоцементную трубу диаметром 160.

Процесс монтажа не вызывает затруднений, если заранее подготовить все заготовки и четко использовать данную пошаговую инструкцию. Все лишние отверстия закройте вкладышами толщиной 4 мм.

Рассмотрим устройство дымохода более подробно. Начнем с того, что максимальный вес асбестоцементной трубы 50 кг. Это связано с тем, что он опирается на площадку из металла, толщиной всего 3 мм. Основную же нагрузку принимает на себя днище 4 диска.

Вся конструкция должна быть надежна закреплена. Стыки необходимо дополнительно уплотнять асбестовым шнуром, чтобы исключить попадание дыма в помещение.

Кирпичная кладка используется в качестве основания для асбестоцементной трубы. Для надежности крепления необходимо выполнить минимум 5 рядов из кирпича. Кладку нужно выполнять с обязательной перевязкой вертикальных швов.

Вывод трубы

Стоит заметить, что вывод дымохода можно сделать и в стене. Это предполагает наличие горизонтального участка, что нежелательно. Зато, дымоход займет меньше места в самом помещении. Требования пожаробезопасности те же.

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

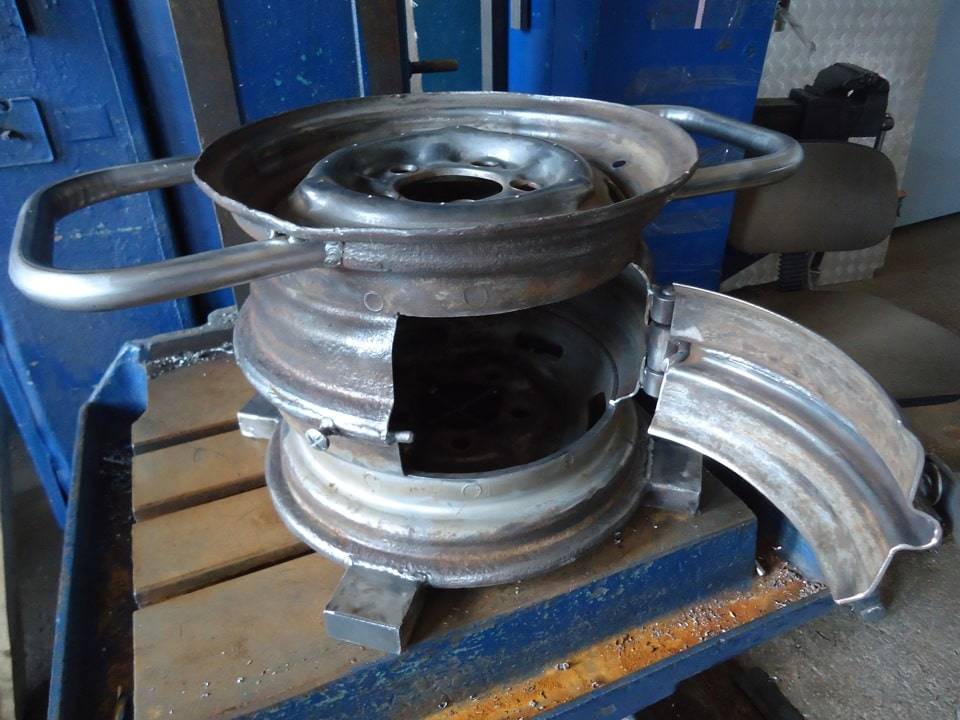

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Как сделать печь из дисков для бани своими руками

Изготовление печи из дисков

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

  1. Служат поверхностью теплоотдачи в помещение бани;
  2. Являются основанием для сооружения каменки;
  3. Служат стволом дымохода;
  4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

  1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
  2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
  3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
  4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
  5. По периметру второго диска приваривают 4 стойки одинаковой длины.
  6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
  7. Третий диск приваривается к трубе дымохода.
  8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
  9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
  10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

как из хлама сделать бесценную вещь

С наступлением холодов актуальной становится тема эффективного и дешёвого обогрева. Самыми проблемными в этом плане являются гараж и маленькая дача. Отопление электричеством – слишком дорогое удовольствие, провести в эти сооружения газ, как правило, проблематично, вот и остаются только два приемлемых варианта: либо твёрдое топливо, либо солярка. Солярка или отработка – вполне приемлемый вариант для гаража, но копоти от такого обогрева слишком много, да и запах соответствующий. А вот традиционные, дешёвые и вполне доступные дрова подходят и для отопления гаража, и для обогрева дачного домика. Интересное предложение по решению этого вопроса сделал автор YouTube-канала Glavnyiy Mehanik. Он показал, как дровяную печь можно сделать из обычных автомобильных дисков. Этот опыт может пригодиться и вам.

Инструменты, материалы и навыки, которые потребуются для работы

Начнём с материалов: для создания печи вам потребуется комплект бывших в употреблении автодисков одного размера, несколько кусков толстого листового железа, 6 металлических петель, отрезок трубы большого диаметра (не меньше 12 см) и кусок трубы диаметром 3 см, чугунная решётка.

При выполнении работ вам не обойтись без болгарки и сварочного аппарата. Неплохо было иметь под ругой шлифовальную машинку или пескоструй, но, в принципе, без них вполне можно справиться. И конечно – ручной инструмент: кувалда и молоток.

Что касается навыков, то самым специфическим среди них является умение работать со сварочным аппаратом.

Сборка корпуса буржуйки из дисков

Прежде чем приступить к сборке, нужно подготовить диски.

Что делать, если вы не нашли чугунную решётку? Ничего страшного, её можно заменить такой же, только сваренной из арматуры. Это потребует больше времени, но результат будет не менее удачным.

Основа конструкции готова. На этом этапе она герметична. Следующая задача – установить на заготовке дверцы для топки и зольника, а также вытяжную трубу.

Дверцы, ножки, выхлопная труба

На корпус печи нужно поставить три дверцы: нижнюю, через которую будет поступать воздух и выгребаться зола, и две верхних.

На этом моменте сборка конструкции закончена. Теперь, если для вас важна эстетическая составляющая, печку нужно привести в достойный для эксплуатации вид.

Наведение лоска и эксплуатация буржуйки

Если у вас есть пескоструйка — отлично! Зачистите всю поверхность от старой краски и ржавчины.

После высыхания краски буржуйка готова к эксплуатации.

Вот так, практически из металлолома можно сделать очень даже стоящую вещь для дачи или гаража. Придётся конечно повозиться день-два, в зависимости от ваших навыков, но согласитесь, оно того стоит.

Это, конечно, не единственный вариант гаражной печки. Чтобы дополнить эту тему, предлагаем вам ещё один мастер-класс по изготовлению печи для казана из таких же дисков:

ФОТО: Youtube-канал «Glavnyiy Mehanik»

ИСТОРИИУпрощаем себе жизнь: устройство и подключение беспроводного выключателя

ИСТОРИИВ Новый год в прекрасном настроении: удивительно красивый сладкий подарок

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Этапы работы

После подготовительной части можно смело приступать к изготовлению конструкции.

Первый этап

Берем три диска и вырезаем серединку с помощью болгарки. Процесс может занять длительное время, поскольку диски имеют неровную форму, из-за чего к середине добраться сложно.

Вырезать сердцевину диска достаточно затруднительно, но необходимо

Второй этап

Следующим этапом будет сварка. К нижнему колесному диску привариваем металлический квадратный лист. Он должен выходить за стенки диска, чтобы горящий уголь или искра из печи выпали именно на него. Это гарантия пожарной безопасности.

Свариваем диски между собой по кругу. Нужно быть внимательным, чтобы не оставить не сваренных дырок, через которые дым из буржуйки будет выходить наружу. А также завариваем все отверстия под клапан для камеры.

Свариваем швы

Третий этап

Далее, вырезаем дверцы для топливника и зольника. Рекомендуем вырезать отверстие под зольник в самом нижнем диске, а под топливник во втором снизу. Металлические куски, которые остаются, можно использовать как дверцы. Отверстие для поддувала не делается, чтобы тяга шла хорошо, можно приоткрывать дверцы зольника или топки.

Монтаж трубы дымохода. Привариваем трубу в центр самого верхнего диска или же на лист железа, который можно приварить к верхнему диску. Во втором случае ваша буржуйка будет более пожаробезопасной и надежной.

Четвертый этап

Покрытие печи специальной краской

Последний шаг – это установка буржуйки на основание. Его высота может равняться высотой одного кирпича, поскольку вся печь весит не очень много. Сначала нужно сделать квадратную опалубку из кирпичей и залить ее цементным раствором. После того как раствор высохнет, можно смело устанавливать буржуйку.

Чтобы печь прослужила дольше, а металл не поддавался коррозии, рекомендуем покрыть буржуйку специальной краской, что сможет выдерживать постоянные высокие температуры. Особенно хорошо нужно прокрасить верхнюю часть конструкции: именно там постоянно испаряется влага, поэтому металл становится более уязвим к потере своих свойств.

В итоге из поддержанных материалов у вас получится отличная надежная буржуйка, которая будет обогревать помещение не хуже, чем новая.

Что выбрать из дисков для сборки своими руками печи для бани

Любая постройка топки из стальных ободов начинается с подбора материала. Для изготовления потребуется, как минимум, 3-4 штуки колесных дисков без повреждений и видимых дефектов. Понятно, что лучше всего строить печь из ободов тяжелого грузовика. Колеса от Газели, Бычка, ГАЗона, мини-грузовиков китайского автопрома просто малы, топка получается маленькой, греющей слабо и неэффективно. Из подобных дисков получаются отличные буржуйки для времянок и бытовок.

В качестве исходного материала можно использовать несколько вариантов колес:

  • Стандартный колесный диск 8.5-20 от тягачей на базе КРАЗа 65101. Удобная форма обода потребует минимум переделок, а толщина стенки в 11 мм сделает печь в бане вечной, даже если топить ее углем;
  • Колесные диски 5425-3101012Д или 4310-3101012 для КАМАЗа, диаметр 503-508 мм, при ширине обода 310 мм и 216 мм соответственно.

Все перечисленные варианты встречаются как в сильно изношенном, так и в удовлетворительном состоянии. Покупать новые диски для обустройства печи в бане нет смысла, слишком дорого. Например, новый кразовский диск стоит до 100 долл., «ходят» они очень долго. Есть шанс купить пару старых ободов у водителя карьерной техники, хотя расстаются они с дисками крайне неохотно.

Лучше всего планировать банную печь из дисков КАМАЗа. Во-первых, сам обод почти на 20 % легче, во-вторых, камазовские колеса намного доступнее, так что шанс приобрести почти задаром намного выше, чем искать колеса от тягача или погрузчика.

Совет! В идеале лучше всего подыскать для постройки печи в бане из дисков от КАМАЗа безфланцевую или бездисковую модель колеса 5320-3101012.

Это относительно новая модель, рассчитанная на использование бескамерных покрышек. По сути, это всего лишь обод шириной 179 мм и диаметром 508 мм. Для установки на печь не требуется каких-либо дополнительных подрезок болгаркой, а кроме того, диск почти вдвое легче классического обода – 26 кг, против 48 кг у обычной камазовской модели.

Материалы и оборудование для работы

Чтобы изготовить печь из колесных дисков своими руками, потребуется следующий набор инструментов:

  1. Болгарка с кругами по металлу или газовый резак.
  2. Сварочный аппарат и электроды.
  3. Защитные приспособления: очки, краги.
  4. 2 отреза по 50 см трубы из металла толщиной 5 мм и диаметром 160 мм.
  5. Железный лист8 мм.
  6. Дверные подвесы (можно заменить крупными болтами с гайками)
  7. Огнеупорный кирпич.
  8. Цементно-песчаный раствор для кладки и глина.
  9. 4-6 стальных швеллера.

Для возведения корпуса понадобится 4 диска от грузовой машины, например КрАЗа. Из таких колес получится печка диаметром 0,5 м и толщиной стенок 1 см – этого вполне достаточно для обогрева бани или другого подсобного помещения.

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

  • 4 одинаковых колесных диска нужного размера;
  • болгарка;
  • сварочный аппарат;
  • толстый лист металла или печная вставка;
  • ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

  1. Далее все отдельные части конструкции свариваются между собой.
  2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
