Внутрипольный конвектор Mohlenhoff: преимущества, модели, нюансы монтажа

Конвекторы Mohlenhoff с вентиляцией и обогревом

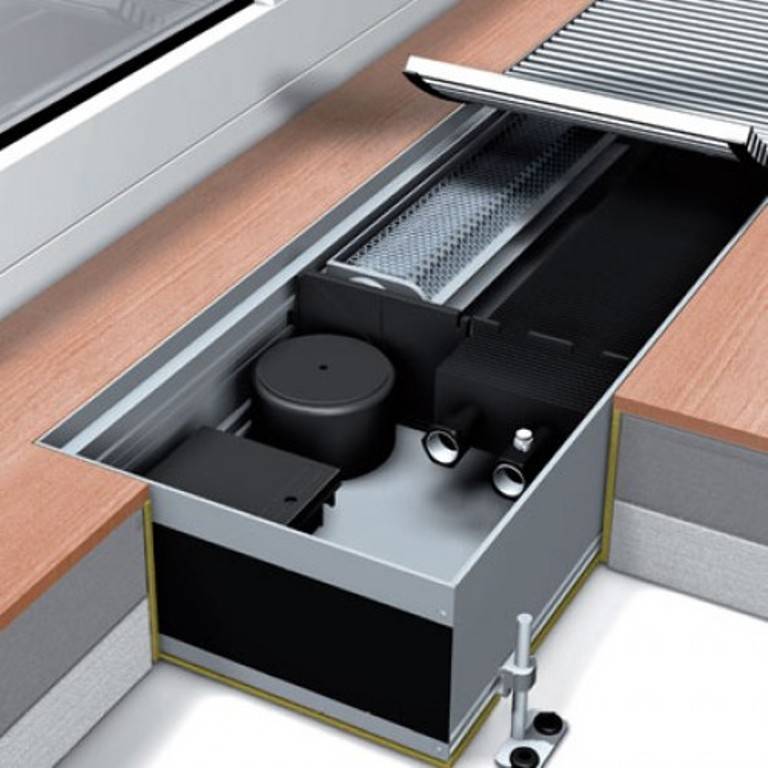

Системные конвекторы Mohlenhoff выпускаются трех типов: с принудительной и естественной циркуляцией воздуха, а также модели комбинированного типа. Модели с вентиляцией и обогревом являются наиболее эффективными. Принудительная конвекция осуществляется с помощью тангенциального вентилятора. В результате этого теплоотдача приборов увеличивается на 30-40%.

Некоторые внутрипольные водяные отопительные конвекторы Mohlenhoff комбинированного типа работают в летнее время года на охлаждение, а зимой на обогрев.

Технические характеристики приборов Меленхофф с принудительной циркуляцией следующие:

Минимальный уровень шума – работа циркуляционных вентиляторов не сопровождается сильным шумовым фоном. Встроенные электроконвекторы Mohlenhoff с принудительной конвекцией могут работать в режиме естественной циркуляции воздуха. Встроенный датчик автоматически включает и выключает вентиляторы при необходимости.

Подключение к электросети – установка конвекторов и подключение питания осуществляется через специальный трансформатор. Для влажных помещений подбирается специальная влагозащищенная модель выпрямителя.

Принцип работы. Устройства работают на подогрев и охлаждение воздуха. Регулировка вентиляторами выполняется посредством блока управления. Корпус с дренажным отводом. Конденсат, появляющийся в процессе работы, автоматически удаляется из обогревателя.Управление конвекторами осуществляется с помощью термодатчиков, расположенных в отапливаемом помещении. При остывании комнаты подается сигнал на включение вентиляторов, а также на увеличение интенсивности подачи теплоносителя в системе отопления.

Комбинированные модели с естественной и принудительной конвекцией являются оптимальным решением отопления жилых помещений. В ночное время суток прибор может работать без использования вентиляторов, не мешая ночному отдыху.

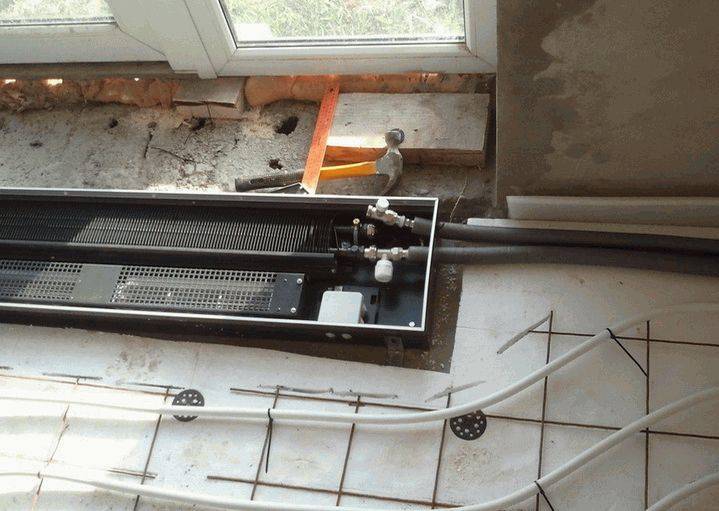

Монтаж и подключение внутрипольных конвекторов

Возьмём за пример идеальный вариант, когда сначала проектируется и возводится помещение с учётом последующего оснащения встроенными конвекторами, а уж потом мы их внедряем в пол. В противном случае без помощи специалистов точно не обойтись.

Монтаж

Первое, что делаем, готовим ниши в полу.

При этом учтите, что устройства могут монтироваться не только в бетонную стяжку, но и в фальшпол — деревянный подиум.

Глубина ниши. Производители приборов рекомендуют делать её на 10—20 мм больше высоты конвектора. Это позволит выровнять короб по уровню и состыковать его заподлицо с напольным. По ширине и длине советуют добавлять 5—10 см от габаритов короба, чтобы была возможность его хорошо закрепить.

Справка. Размещать конвектор в нише лучше так, чтобы теплообменник был дальше от окна и ближе к комнате — тёплый воздух быстрее поступит по назначению.

• Расстояние от окна. Рекомендуемое — 5—15 см для свободной циркуляции воздуха. От стен (если они рядом) — 15—30 см, чтобы не шло чрезмерное тепло на стены.
• Шторы. Тут уж производители уходят от ответа, как совместить этот элемент декора с конвектором. Действуем логически: сначала монтируется система отопления, а под неё подстраивается штора таким образом, чтобы не препятствовать циркуляции воздуха.
• Теплопотери и изоляция. Проследите, чтобы изоляционный материал обязательно присутствовал. Иначе греть конвектор будет пол рядом, а не помещение.

Подключение

Если речь о водяном конвекторе, то есть два способа:

1. Гибкое подключение — гибкими шлангами. Такие проще убирать: можно просто поднять теплообменник и ликвидировать пыль и мусор.
2. Жёсткое подключение — с помощью подающего клапана. Оно надёжнее, но менее удобно в эксплуатации.

Электрический встроенный конвектор подключается к сети 220 вольт. Главное: все провода лучше проложить заранее, спрятав их под полом. Снаружи класть категорически недопустимо. При этом сечение и материал провода должны соответствовать паспортным данным конвектора.

Монтаж и подключение лучше доверить специалистам.

Выбор, установка, подключение внутрипольных конвекторов

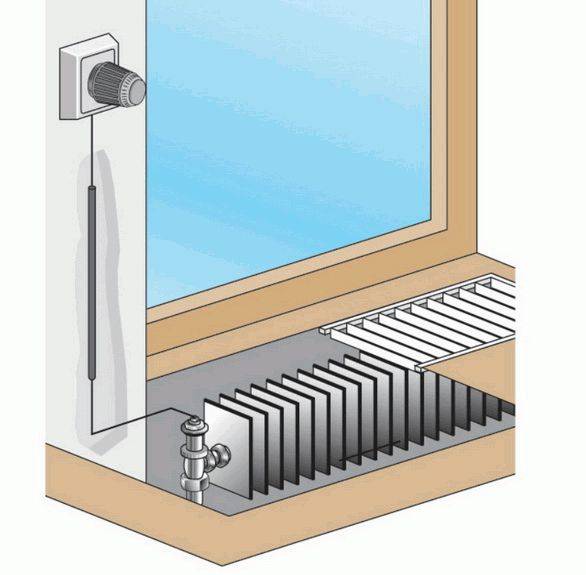

Вопрос обогрева высоких окон

Проблема отопления помещений с высокими окнами, а также комнат с наружными дверями (возле двери радиатор также мало радует) решается с помощью внутрипольных конвекторов.

Поэтому возле высокого окна, или у двери, образуется тепловая завеса.

При этом решается проблема холодной зоны. А также снимается вопрос дизайна (многие считают, что это главное), – вместо труб и радиаторов на стенах появляется изящная узка полоса решетки в полу под оконным проемом.

Особенности отопления конвекторами

Обычный радиатор отопления нагревает непосредственно воздух в комнате, а также передает значительную энергию тепловым излучением. При этом направление потоков воздуха довольно разнонаправленное, – вверх и в стороны, поток отражается от подоконника вглубь комнаты…

Неравномерный прогрев комнаты.

Это особенно существенно для больших помещений, где установлены мощные внутрипольные обогреватели в соответствии с расчетом теплопотерь. Особенно холодно может быть в противоположном нижнем углу, где практически нет циркуляции воздуха. Основной циркуляционный поток располагается в непосредственной близости от конвекторов.

Наиболее горячий воздух сосредотачивается у больших окон, с телпоизоляционными качествами в разы меньше, чем у стены. В результате – повышенные утечки тепла из помещения. Также и концентрация горячего воздуха у потолка приводит к более высоким утечкам тепла через перекрытия.

Направленной струе воздуха сопутствует и большой пылевой поток. Ухудшается санитарное состояние и экология.

Сами приборы подвержены быстрому загрязнению, не практичны – требуют уборки. Свозь решетку падает мусор. Часторебристый теплообменник забивается пылью, требует специальной очистки. Отдельные эксплуатанты говорят о необходимости ежегодного демонтажа и очистки струей воды и моющим.

Монтаж выполняется во время обустройства полов, требует повышенной теплоизоляции (также, как и теплый пол). Установка в уже отремонтированном помещении часто просто невозможна – например, нет достаточной высоты чернового пола. Или сопряжена с немалыми трудностями.

Но эти недостатки можно почти полностью минимизировать, – как?, – читаем далее.

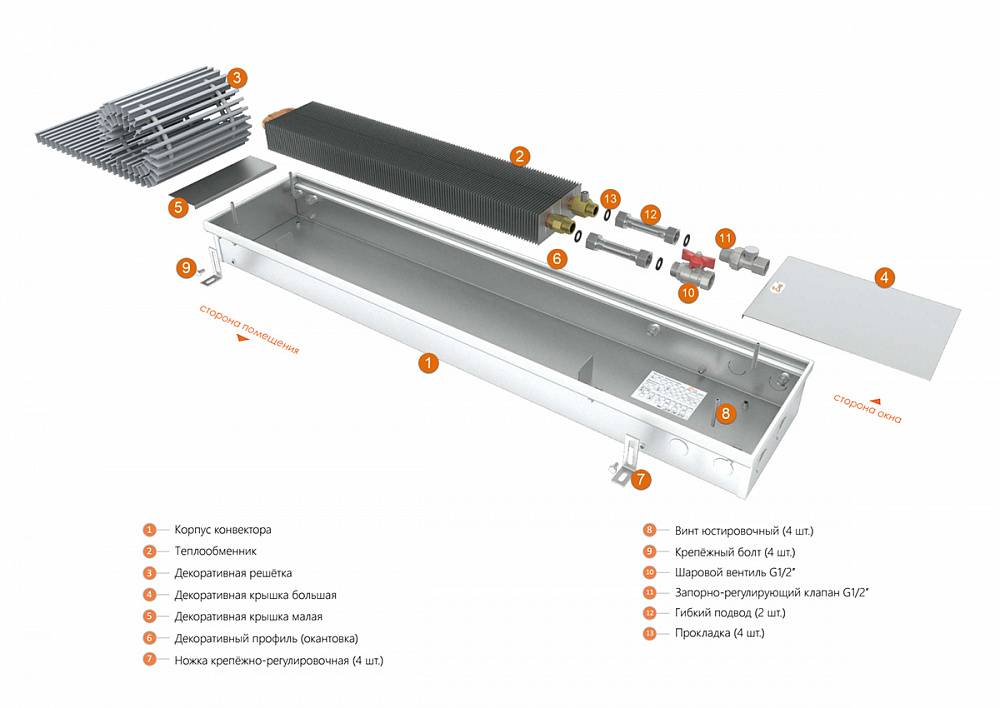

Конструкция внутрипольных конвекторов

Основа внутрипольного конвектора – теплообменник. Он сделан в виде множества близкорасположенных металлических пластин, закрепленных на металлическом трубопроводе, от которого и поступает тепло.

На концах трубопровода – переходники для подключения запорно-регулирующей арматуры.

Как устанавливается

Конвектор устанавливается на основу пола: черновую стяжку, плиту перекрытия, лаги, – и на всю высоту скрывается внутри чернового пола.

Обща схема установки внутрипольного конвектора с полами по грунту.

Расстояние от окна до корпуса прибора – не более 300 мм.

Подключение

Лучше, если конвектора подключаются трубопроводом с надежным кислородным барьером из алюминиевой фольги, – т.е. из металлопластика.

Рекомендуется трубопровод для внутрипольных приборов прокладывать в теплоизоляционной оболочке в виде войлока, гофрированной трубки.

Диаметр трубопровода – 16 мм.

Пара – термостат – сервопривод подбирается комплектно.

Какой водяной конвектор выбрать и как применить

Чтобы нивелировать недостатки отопления конвекторами, желательно в комнате устанавливать еще один отопительный прибор. Специалисты рекомендуют применять теплый пол.

Также полезно обеспечить достаточную мощность с более низкой температурой самого отопительного прибора, для уменьшения скорости потока воздуха при увеличении его объема. Т.е. применять более широкие и мощные конвектора, которые дадут нужную энергию с более низкой температурой теплоносителя.

Расчет мощности отопления “который никогда не ошибается” – суммарная мощность отопительных приборов дома – от 100 Вт на м кв. площади, при “приличном” утеплении (Московский регион). Но затем сумма неравномерно распределяется по комнатам, в зависимости от протяженности наружных стен, площади остекления.

В современных строящихся домах панорамные окна с отапливаемыми полами и внутрипольными конвекторами все больше завоевывают популярность.

Mohlenhoff WSK 320-190-4500

​Фото:https://beru.ru

Внутрипольный конвектор Mohlenhoff WSK 320-190-4500 – отличный вариант для помещений с большой площадью, в том числе, для квартир с высокими потолками. Устройство работает на принципе естественной конвекции, за счет чего происходит экранирование холодного воздуха. Данный конвектор можно использовать для отопления помещений как в межсезонье, для краткосрочного обогрева помещений, так и в холодное время года, для усиленного прогрева всех комнат в здании.

Внутрипольный конвектор Mohlenhoff WSK 320-190-4500 с естественной конвекцией

Достоинства:

• отсутствует конденсат или запотевание поверхностей
• быстрое отопление помещения
• полностью встроенная модель, закрывается решеткой
• подходит для переходных сезонных периодов

Зависимость цены от характеристик обогревателя

Стоимость конвектора будет складываться из его следующих характеристик:

• Используемое давление и выдаваемая температура нагрева;
• Общая тепловая мощность;
• Шумность работы вентиляторов;
• Их количество в конструкции;
• Средний показатель энергопотребления;
• Наличие размерной сетки;
• Особенности декорирования.

Подобрать обогреватель с конкретными характеристиками и так, чтобы они соответствовали показателям цена/качество, на сегодняшний день не так уж сложно – благо, большинство моделей конвекторов продаются по, так называемой, схеме «конструктора» (все устройство комплектуются соответствующими элементами по отдельности).

Касательно цен можно говорить о довольно высокой стоимости рассматриваемого оборудования в целом. Например, даже за бренд выпущенный на просторах стран бывшего СССР придется заплатить около 16 000 рублей за образец мощностью в 1000 Вт. В бывших республиках производство, в основном, ориентировано на модели для отопления общей квадратуры до 25 метров при их общей цене в 50 000 рублей.

Конвекторы с приточной вентиляцией

Для офисных зданий, бассейнов, магазинов и торговых центров можно использовать конвекторы с подключением подачи свежего воздуха. В этом случае конвекторы выполняют 2 важные функции: обеспечение притока свежего воздуха и поддержание комфортного микроклимата.

Офисов с вертикальным остеклением и принудительной вентиляцией строится все больше и больше. В зимнее время свежий воздух поступает холодным. При подаче в помещение его нужно нагреть до комфортной температуры. И еще нужно отсечь холодное излучение от окон.

Например, конвекторы Mohlenhoff WLK и WLKP, специально спроектированы для таких систем. В корпусе по одной стороне есть патрубки для подключения подачи свежего воздуха. Другой стороной прибор устанавливается к окну, чтобы создать тепловую завесу.

Конвекторы и ламинат

Также, установка этих отопительных приборов является грубейшим нарушением технологии укладки ламината.

Ламинат к удивлению некоторых, не всегда бывает качественным. И даже среди премиальных марок попадаются бракованные партии.

Например, отслаивается декоративное покрытие и загибается вверх.

В случае его брака, вы имеете право вызвать эксперта. Причем не от поставщика, а напрямую от производителя.

Он все проверит, и если партия действительно бракованная, его обязаны бесплатно заменить на новую.

А если вы поставили внутрипольный конвектор, то о гарантийных претензиях можете сразу забыть.

Эксперт приедет, посмотрит на это дело, развернется, и довольный, что ничего менять они не обязаны, уедет обратно.

Также не забывайте, что ламинат не только расширяется, но иногда еще и сжимается. Очень часто он сжимается настолько, что перестает перекрывать даже плинтус, который до этого перекрывал его на 1,5см.

А декоративные бортики у конвектора имеют ширину всего лишь 5мм.

Поэтому в каждой второй квартире, вокруг установочного короба находятся либо широченные зазоры, либо короб сдавливается и намертво зажимает декоративную решетку.

Водяные внутрипольные конвекторы

Водяные конвекторы могут быть представлены в корпусах или без них. Сами приборы имеют вид теплообменника и резьбы. В первом случае монтаж гораздо проще, ведь корпус имеет фиксированную форму и довольно просто поддается укладке при заливке стяжки. Во втором случае мастеру предстоит продумать вариант крепления прибора, нужно будет позаботиться еще и о теплоизоляции углубления для установки агрегата. В ином случае определённая часть выделяемого тепла будет попросту уходить на обогрев пола, а не воздуха.

Водяные встроенные в пол конвекторы могут иметь корпус из нержавеющей или обычной стали, последняя окрашивается стойким материалом. Довольно часто можно встретить корпусы с дренажными отверстиями, которые необходимы для отвода конденсата. Теплообменник тоже может изготавливаться из разных материалов, что влияет на стоимость. Например, стальной теплообменник окажется бюджетным вариантом, тогда как более эффективным, но и дорогим является элемент из биметалла. В этом случае трубка выполнена из меди, а оребрение покрывается алюминием.

Премиум-класс

Комфорт в применении, высокий уровень безопасности бесшумная работа — главные достоинства премиум-сегмента.

Noirot Spot E-5 Plus 2000 — уникальная конструкция

Французский производитель предлагает модель, способная гарантировать высокую безопасность использования, бесшумную работу, возможность беспрерывной эксплуатации. Есть экорежим, позволяющий поддерживать комфортную температуру, экономя электроэнергию.

Преимущества:

• II класс электрозащиты – не требуется заземление;
• функция восстановления рабочего режима после восстановления подачи электропитания.

Недостатки:

• в комплекте нет колёс для напольной установки;
• датчик работает неточно.

BHeat Air 3000 — Smart-обогреватель

Энергосберегающий электрический обогреватель мощностью 3 кВт. Модель в чёрном корпусе плинтусного типа подходит для обогрева комнат площадью до 30 м2, потребляя 788 Вт/час.

BHeat Air 3000 — это парокапельный обогреватель. Технология снижает энергопотребление, снижая счета за коммунальные услуги. Конвектор можно использовать как составляющий элемент для отопления домов по системе «умный дом».

Преимущества:

• цифровой термостат;
• радиомодуль.

Недостатки:

нет ножек в комплекте.

ЭффектЭнерго Премиум ЭЭР-10/2000 — два типа нагрева

Каждая секция прибора содержит отдельный нагревательный элемент маломощности (200 Вт), который устанавливается в пресс-форму в процессе литья, что обеспечивает высокую энергоэффективность конструкции. Нагрев секции не превышает 80 градусов. Модель многофункциональная, со стильным дизайном.

Преимущества:

• одновременный обогрев тепловым излучением и путём конвекции;
• площадь теплоотдачи;
• электронное управление;
• «климат-контроль», позволяющий регулировать температуру в помещении с точностью до градуса;
• потребление 600 Вт/час.

Недостатки:

не обнаружено.

Frico PFW 20 — фен-конвектор на горячей воде

Фен-конвектор серии PFW подходит практически для жилых и админ. зданий. Конвектор удобен для обогрева в местах, где необходим быстрый прогрев. Фен-конвекторы подходят и для сушки одежды. Корпус выполнен из стального листа, окрашенного в белый цвет.

Модель имеет низкую рабочую температуру поверхности, что делает её использование безопасной даже в детских комнатах. При желании корпус можно самостоятельно покрасить, оклеить плёнкой. В Frico PFW 20 есть защита корпуса по классу IP24.

Преимущества:

• мощность 2 кВт;
• настенный монтаж.

Недостатки:

один режим работы.

Stiebel Eltron Sahara MHS 165 E — корпус из камня

Отопительные панели Sahara — пластина шириной 30 мм, выполненная из натурального камня. Внутри блока просверлена система каналов, куда установлены нагревательные элементы, эффективно нагревающие каменную панель.

С обратной стороны корпуса установлена теплоизоляционная пластина толщиной 4 мм, способствующая направлению теплового излучения внутрь помещения. Stiebel Eltron Sahara MHS 165 E, эксклюзивная модель, способная стать украшением комнаты, офиса, столовой.

Преимущества:

• крепление к стене в горизонтальном, вертикальном положении;
• два термореле, обеспечивающие безопасную эксплуатацию прибора;
• возможность точного выбора заданной температуры;
• класс защиты: IP 25

Недостатки:

термостат не входит в комплект поставки.

Основные преимущества внутрипольных конвекторов

Встроенные в пол конвекторы отопления имеют свои достоинства и недостатки. Среди первых следует выделить:

• скрытое размещение;
• возможность освободить максимум жизненного пространства в комнате.

Проявив наблюдательность, можно отметить, что достоинства лежат в несколько другой плоскости, нежели в области качественных характеристик. Расположив прибор в пространстве под полом, вы больше можете не задумываться о маскировке громоздких радиаторов. Предметы мебели теперь можно будет устанавливать вплотную к стенам, они не будут упираться в отопительные приборы и подводку к ним.

Обзор самых лучших производителей внутрипольных конвекторов отопления

Какой фирмы изделие лучше выбрать, каковы критерии выбора? На отечественном рынке лидирующие позиции занимают изделия популярных европейских производителей. Однако стоит отметить, что у потребителей, также большим спросом пользуются аппараты российского производства. На сегодняшний день, одними из самых лучших производителей внутрипольных конвекторов являются:

1. Jaga. Популярный бельгийский производитель, отопительные приборы которого обладают хорошими показателями мощности и производительности.
2. Verano. Является известным польским брендом, который пользуется спросом у отечественных потребителей. Изделия, выпускаемые под этой торговой маркой, отличаются хорошими показателями теплоотдачи и давления. Однако, как отмечают некоторые пользователи, отопительные устройства этого производителя издают небольшой шум во время работы.
3. ISAN. Является одним из лидеров на рынке систем отопления. Продукция этого производителя пользуется большой популярностью, как у отечественных, так и зарубежных потребителей. Главным достоинством изделий, выпускаемых под этой маркой, является высокий уровень энергосбережения, а также отсутствие сильных шумов во время работы.
4. Hitte. Популярный польский производитель, который выпускает бюджетные конвекторы отопления внутрипольного типа. Продукция этой фирмы является одной из самых дешевых, по сравнению с известными европейскими производителями. Единственным недостатком изделий, которые выпускаются под этим брендом, является потребление большого количества энергии во время работы.

КАК ВЫБРАТЬ ВНУТРИПОЛЬНЫЙ КОНВЕКТОР

Внутрипольные отопительные системы не относятся к числу бюджетных. Они достаточно дороги и поэтому естественным желанием потенциального потребителя является оптимальное решения задачи «цена/качество».

Выбирая отопительные внутрипольные приборы необходимо обладать определенными знаниями и опытом, что является привилегией профессионалов. Однако, чтобы избежать излишнего расхода денежных средств желательно ознакомиться с минимальными требованиями, которые помогут сделать правильный выбор.

Приступая к процедуре выбора встроенного нагревателя, в первую очередь необходимо определить его назначение. Если внутрипольные конвекторы будут использоваться для основного обогрева помещения, то выбор должен пасть на изделия с принудительной конвекцией.

Если же нагреватели необходимы для организации тепловой завесы, предохраняющей помещение от проникновения холодного воздуха, который скапливается у остекления — то можно рассматривать приборы, работающие по принципу естественной конвекции.

Однако, в случае когда высота остекления превышает 3 м, лучше остановить свой выбор на моделях с принудительной конвекцией воздуха.

При необходимости установить внутрипольные нагреватели в помещениях с повышенной влажностью выбирать нужно короб, изготовленный из нержавеющей стали. В остальных случаях можно приобрести стальной оцинкованный короб с порошковым покрытием.

Важно: расчетная мощность встроенных водяных конвекторов определяется при температуре теплоносителя порядка +75°С. Если потенциальному покупателю известно, что температура теплоносителя в его системе отопления отличается от указанной, то об этом нужно предупредить продавца-консультанта

Он с помощью соответствующих коэффициентов сможет произвести перерасчет мощности и посоветует, нагреватель какой мощности необходимо приобрести

Он с помощью соответствующих коэффициентов сможет произвести перерасчет мощности и посоветует, нагреватель какой мощности необходимо приобрести.

Современные внутрипольные конвекторы кроме своего основного назначения обеспечивают также выполнение ряда вспомогательных функций.

К ним в первую очередь относятся функции охлаждения и вентилирования. При этом они оснащаются дополнительными приспособлениями, которые в силу присущих им конструктивным особенностям также влияют как на выбор устройства, так и на его установку.

Например, на рынке представлен ряд внутрипольных обогревателей, которые оснащены модулями, способными не только обогревать помещение зимой, но и в жаркое время года подавать внутрь охлажденный воздух. Кроме того они могут комплектоваться модулем, который будет подавать в помещение свежий воздух. Интересно, что эти модули также выполнены во внутрипольном исполнении.

Обзор существующих моделей.

На отечественном рынке нагревательных приборов встроенные в пол конвекторы представлены достаточно широко. Наиболее популярными являются внутрипольные обогреватели таких зарубежных торговых марок, как

• Mohlenhoff;
• Verano;
• Kermi;
• Polvax;
• Carrera и др.

При этом стоимость бюджетных моделей (естественная конвекция), теплоотдача которых находится в пределах 188…270 Вт, составляет порядка 120 — 280 Евро.

Более дорогие модели, оснащенные специальными вентиляторами (принудительная конвекция) отличаются повышенной мощностью (904 — 2468 Вт). Правда и цена их значительно выше. Ценовой диапазон таких моделей: 260 — 1100 Евро.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

В каких случаях необходимы

Водяные конвекторы применяются для создания тепловой завесы. Постоянный теплый поток используется для ограничения доступа холодного воздуха в помещение и предотвращает сквозняки. Установка встроенных в пол отопительных конвекционных модулей целесообразна для помещений с панорамным остеклением, и с большим количеством внешних стен.

Для эффективной работы таких приборов высота потолка не должна превышать 3 метров, поскольку комфортную температуру создают воздушные потоки, нагреваемые теплообменником, они скапливаются в верхней части комнаты. Дополнительное использование внутрипольных конструкций совместно с другими видами отопительных систем обеспечивает существенное снижение теплопотерь в домах с холодными внешними стенами.

Область применения

Внутрипольные конвекторы (правильно подобранные, разумеется) — идеальное решение для частного дома или квартиры (офиса, ресторана и т. д.) с панорамными окнами.

Фото 2. Внутрипольные конвекторы отопления, расположенные в частном доме возле панорамных окон.

Такая система станет отличной альтернативой навесным радиаторам там, где их установка невозможна.

А также приборы создадут оптимальный микроклимат в бассейнах, парниках, зимних садах. Эффективны в помещениях с высокой влажностью и способны работать не только на обогрев, но и на охлаждение. При помощи умной электронной оснастки устанавливается в ограниченном пространстве тот температурный режим, который необходим.

Но и здесь есть свои нюансы. Встроенные конвекторы нельзя использовать там, где вода может попадать внутрь отопительного прибора. Помогут в такой ситуации специальные устройства, выводящие из системы воду и конденсат.

Внимание! В целом есть только одно строгое ограничение: нельзя применять встроенные конвекторы в помещениях с агрессивной средой. Например, в бассейнах с морской водой
