Монтаж металлопластиковых труб

Разновидности изделий

По назначению прессы для обжима металлопластиковых труб можно разделить на две категории:

  • бытовые;
  • профессиональные.

Первый вид предназначен для использования в домашнем хозяйстве, второй – для строительных фирм при значительных объемах работ. К бытовым прессам обжима для металлопластиковых труб относятся ручные модели. Они просты в применении и по стоимости значительно дешевле профессиональных аналогов.

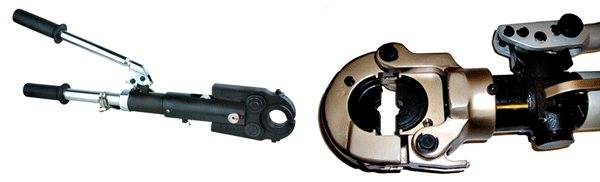

Профессиональное оборудование для обжима бывает:

  • гидравлическое;
  • электромеханическое;
  • электрическое;
  • электрогидравлическое.

Такой пресс-инструмент для металлопластиковых труб приводится в действие гидравлическим либо электрическим приводом, поэтому не требует применения оператором мускульной силы. Это позволяет повысить скорость и объемы выполняемых работ. По стоимости инструмент значительно дороже, чем ручной, поэтому покупать его для бытовых потребностей нет смысла.

Правила установки и замены

При соединении металлопластиковых труб не надо нарезать резьбу, но тщательно подготовить торец все же придётся. Подготовка трубных элементов к стыковке включает в себя:

  • Обрезку трубы под прямым углом.
  • Выпрямление профиля изделия с помощью калибровщика.
  • Снятие ровной фаски с торца трубы.
  • Зачистку торца изделия от пыли и остатков стружки.

В теплое время года работы можно начинать сразу независимо от того, где были складированы стройматериалы. Зимой их сначала размещают на несколько часов в теплом помещении, где они смогут высохнуть от конденсата и прогреться до комнатной температуры. Потом можно будет приступить к монтажным работам.

По окончанию сборки металлопластиковый трубопровод проверяют на наличие протечек. Если какие-то соединения подтекают, их надо или переделывать — в случае использования пресс-фитингов, или подтягивать, если сборка выполнялась на обжимных деталях.

Для ремонта фитингов разъемного типа желательно использовать специальный сменный набор деталей фирмы-производителя.

Технология монтажа

Установку фитинга обжимного типа выполняют по следующей схеме:

  1. Подготовка торцов соединяемых металлопластиковых труб по описанной последовательности.
  2. Разборка фитинга на элементы.
  3. Надевание на трубу поочередно накидной гайки, уплотнительной прокладки, разрезанного кольца, второй уплотнительной прокладки, а затем плотная вставка в нее штуцера.
  4. Закручивание гайки до упора сначала рукой, а затем разводным ключом.

Монтаж пресс-фитинга состоит из следующих этапов:

  • Подготовка трубных деталей аналогичным образом.
  • Смазка края трубы мыльным раствором.
  • Вставка в металлопластиковую трубу фитинга с пресс-гильзой.
  • Обжимание гильзы клещами.

Что такое пресс-фитинги

Поскольку металлопластиковые трубы нельзя сваривать, то их соединение осуществляется посредством дополнительных деталей для монтажа – фитингов.

Существует два вида соединений металлопластиковых коммуникаций: разъемные и неразъемные.

  • Для разборного стыка используют фитинги с накидной гайкой, которая выполняет роль пресса. Такие детали называются компрессионными.
  • Второй вид фитингов используется при монтаже неразъемных конструкций. Это детали без резьбы. Вместо гайки роль пресса выполняет стальная гильза. В процессе установки гильзу деформируют, вернуть ей первоначальную форму становится невозможным.

Следовательно, при монтаже металлопластиковых труб используют два вида пресс-фитингов:

  • обжимные;
  • надвижные.

Принцип действия у этих деталей одинаков. Отличие состоит в технологии монтажа. Для работы потребуется разный инструмент.

Пресс-фитинги для металлопластиковых коммуникаций выпускают из латуни или нержавеющей стали. Детали из латуни несколько дороже, но предпочтительнее стальных. Стальные пресс-фитинги в перспективе могут подвергнуться процессам коррозии. С латунными это исключено (при соблюдении технологии монтажа).

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

  1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
  2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
  3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
  4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
  5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
  6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
  7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

  •  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
  •  калибратор (нужен для центрирования области среза и снятия фаски);
  •  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
  •  пресс-клещи (ими вручную обжимают пресс-фитинги);
  •  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

  •  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
  •  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
  •  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Лучшие металлопластиковые трубы 32 мм

Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов

Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации

Uponor MLC S 40

Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.

Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.

Достоинства:

  • Устойчивость к расслоению;
  • Гладкая внутренняя поверхность;
  • Высокое качество фитингов;
  • Минимальный радиус изгиба.

Недостатки:

На рынке можно встретить подделку.

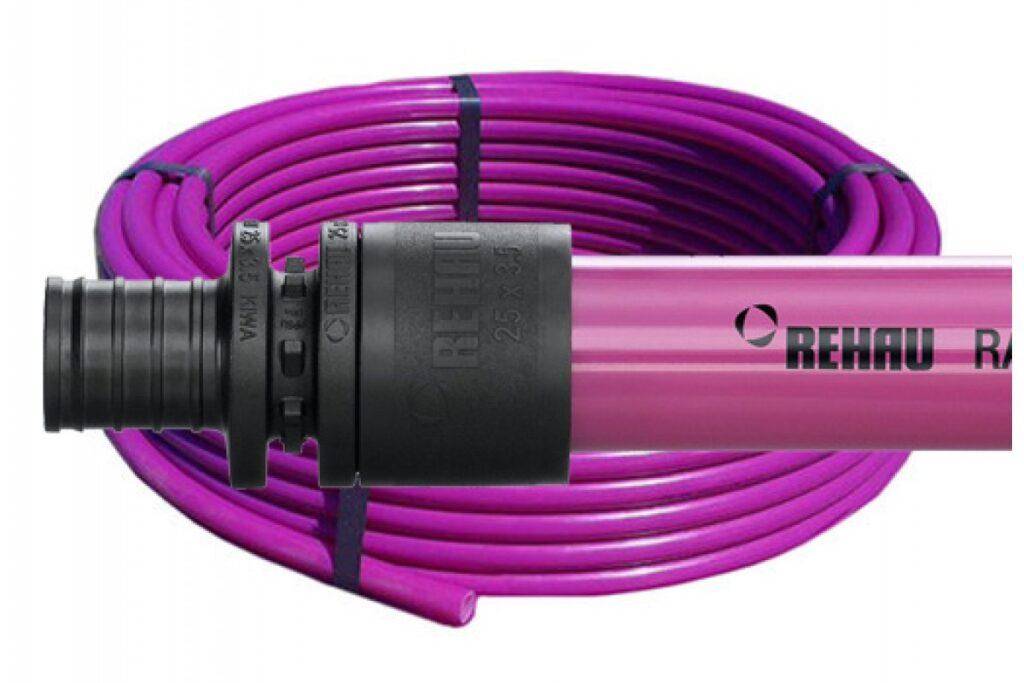

Rehau Rautitan pink 40

Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.

Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.

Достоинства:

  • Высокая ударопрочность;
  • Допускается монтаж в стяжку;
  • Хорошая устойчивость к агрессивным химическим реагентам;
  • Срок службы 50 лет;
  • Выдерживает замерзание.

Недостатки:

Используется только с технической водой.

Инструменты, необходимые для монтажа металлопластиковых труб

Перед началом работ подготавливают:

  • резак, позволяющий получить изделия нужной длины;
  • калибр с зенкером (используется для выравнивания места среза, выполнения фаски);
  • зачистные муфты, позволяющие удалить алюминиевую прослойку на торцевом участке, что обеспечивает более надежное соединение и увеличивает срок службы трубопровода при стыковке методом пайки, т. к. исключается вероятность контакта металла с водой;
  • трубогиб — этот инструмент для монтажа позволяет получить необходимый угол искривления изделия;
  • шейвер — используется для удаления двойной металлической прослойки на участке соединения труб, устанавливается на электродрель;
  • разводные ключи для установки пресс-фитингов, с этой целью применяются и пресс-клещи, но только в случаях, когда монтируются необслуживаемые соединительные элементы;
  • паяльник для прочной стыковки металлопластиковых труб.

Разновидности клещей для обжима пресс-фитингов

Для монтажа пресс-фитингов на трубе используется специальный инструмент — пресс для обжима.

По назначению прессы для обжима металлопластиковых, из сшитого полиэтилена, стальных и медных труб бывают: бытовыми и профессиональными. Первые активно применяются в домашнем хозяйстве, вторые — в строительных фирмах, когда объем работы достаточно большой. К бытовым пресс клещам относятся ручные модели. Они просты в использовании и к тому же цена таких изделий невысокая.

Профессиональные прессы для обжима подразделяются на несколько видов:

  • гидравлические;
  • электрические;
  • электромеханические;
  • электрогидравлические.

Ручной пресс-обжим

Металлопластиковые изделия можно обжать используя механические и гидравлические ручные клещи. Механические инструменты сконструированы из двух рукояток, соединенных с обжимной головкой с помощью шестеренчатого механизма.

Ручные гидравлические пресс-клещи

Одна из ручек гидравлических пресс-клещей оборудована гидроцилиндром. Его выходной шток связан с головкой обжима. Когда рукоятки сводятся в гидроцилиндр, вдавливается поршень и в результате образуется давление, которое передается головке. В процессе работы вы будете затрачивать намного меньше усилий, но будьте готовы потратить немаленькую сумму денег, т.к. подобный инструмент требует регулярного технического обслуживания.

Как подготовится к монтажу

Перед началом работы необходимо нарисовать схему с указанием мест эксплуатации соответствующих фитингов. Будем использовать металлопластиковые трубы приобретённые на основе — бухты.

После этого стоит осмотреть края отрезка, чтобы выявить заусенцы, в случае использования трубореза эта проблема исключена. Но, если дефект обнаружен, тогда эти места выравниваются. Теперь можно снять фаску. Она стачивается под углом снаружи и внутри для этого используется фасксниматель либо наждачная бумага.

Теперь используем калибратор. Он со значительным усилием вдавливается в трубу, и сильно проворачивается для обеспечения правильной геометрии, и создания прямых краёв. Всё подготовка на этом завершается. Можно выполнять монтаж, благодаря фитингам.

Действия перед применением клещей

Соединяя фитинг с металлопластиковой трубой методом опрессовки, важно придерживаться определенной последовательности действий. Сначала от бухты отмеряется требуемый отрезок

Для этого можно использовать либо рулетку, либо отметки на наружной поверхности изделия.

Мерная часть отрезается ножницами для труб из металлопластика

Важно добиться максимально ровного среза, который составляет прямой угол с центральной осью изделия. Если используются ножницы гильотинного типа, то их нижний край необходимо держать параллельно трубной поверхности, слегка в нее вдавливая

Далее торцы металлопластиковой трубы калибруются специальным инструментом. Применяемые калибраторы способны не только выровнять форму среза, но и снять внутреннюю фаску. Потом на трубу надевается обжимная гильза, снятая с фитинга, а его штуцер вставляется в срез. Торцы соединяющихся элементов плотно прижимаются. Место соприкосновения торцов должно быть изолировано уплотнительной прокладкой, которая предохранит элементы от электрокоррозии и обеспечит герметичность.

Положение трубы в гильзе контролируется, используя круглый вырез на ее краю. На следующем этапе используются пресс-клещи.

Резать трубы нужно специальным инструментом, чтобы не было заусенцев

Блиц-советы

  1. Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке  материала.
  2. Все работы необходимо проводить только при отключённой подаче воды от стояка.
  3. Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.

Ликвидация течи возле фитингов

Как правило, течи в металлопластиковых трубах появляются из-за неполадок с соединительными приспособлениями, а именно – с фитингами. Чтобы устранить протекание воды, иногда достаточно закрутить гайку плотнее, так как компрессионным фитингам свойственно ослаблять с течением времени прочность соединения (частота – 1 раз в 2-3 года).

Периодически гайки необходимо подтягивать

Если после этого вода продолжает подтекать, нужно выполнить основательную ревизию системы. Для этого слейте воду из трубопровода и действуйте согласно инструкции:

  1. проверьте уплотнительное резиновое кольцо, вставленное между штуцером и корпусом фитинга, на наличие повреждений;
  2. оцените степень износа резиновых прокладок на штуцере;
  3. осмотрите, насколько срез трубы выполнен ровно.

Схема размещения обжимного кольца в фитинге

После устранения проблемы соберите трубопровод, обрабатывая стыки силиконовой смазкой и обматывая резьбу уплотнительным материалом (например, ФУМ-лентой).

Устранение течи в трубопроводах, монтированных с применением пресс-фитингов

При использовании прессовых фитингов из латуни для сборки металлопластиковых трубопроводов необходим разводной ключ. Монтаж данного соединения предполагает закручивание гаек с небольшим усилием до определенного момента.

Иногда гайки оказываются закручены чересчур сильно, что приводит к образованию дефектов мягкого кольца, расположенного внутри пресс-фитинга, и, как следствие, к возникновению протечек.

Если у Вас произошло именно это, ремонт металлопластиковых труб своими руками производится так:

Схема пресс-фитинга

  1. демонтируйте протекающее соединение: открутите колпачковую гайку, достаньте торец трубы из фитинга;
  2. извлеките старое мягкое кольцо из фитинга с помощью ножовки, срез трубы обработайте мелкозернистой шлифовальной сеткой (можно взять обычную проволочную губку), оденьте новое кольцо на трубу;
  3. произведите обратную сборку соединения; закрутите колпачковую гайку, расположенную на корпусе соединительного приспособления, гаечным ключом, совершив один полный оборот;
  4. проконтролируйте гидроизоляцию стыка – если течь не устранена, подтяните гайку ключом еще на 1/4 оборота.

Конструкции тройников и их монтаж

Большая часть типовых фитинговых тройников, используемых при врезке в металлопластиковые трубы, изготавливаются из бронзы либо латуни литьевым методом. Применяемые в них уплотнительные элементы (контргайки и обжимные кольца) кроме этого изготавливаются из латуни. Отдельные виды таких уплотнителей смогут выполняться как из резины, так и из современных пластичных полимеров.

Так, пресс-гильзы тройников, врезаемых в металлопластиковые трубы, изготавливаются, в большинстве случаев, из нержавеющей тонколистовой стали. Их латунные литые корпуса в большинстве случаев комплектуются уплотнителями из пластичных полимеров.

При бытовой врезке тройника в металлопластиковые трубы значительно чаще употребляются соединения обжимного либо опрессовочного типа. Для их образования в первом случае используются зажимные фитинги, а во втором – пресс-фитинги.

Технологические приемы, применяемые при подготовке указанных типов сочленений, имеют большое количество схожих линия. Наряду с этим реализация первого из них предполагает последовательное исполнение следующих монтажных операций:

  • сперва труба разрезается в месте врезки под углом в 90 градусов к своей продольной оси;
  • после этого оба оказавшихся торца правятся так называемым калибром, придающим срезам рабочий вид (они не должны иметь каких-либо неровностей и заусениц);
  • затем на торцах труб размещаются контргайки с обжимным кольцом-гильзой, по окончании чего к ним последовательно пристыкуются оба ниппеля (внутренние штуцеры) монтируемого фитинга;
  • на последней стадии работ останется только зафиксировать трубные части соединений на ниппелях, уплотнив места их сочленения посредством обжимных гильз.

Сходу напомним, что для образования надежного цангового соединения корпус монтируемого фитинга должен удерживаться на протяжении обжима разводным ключом. Ну а для затяжки самой обжимной гайки оптимальнее воспользоваться рожковым ключом.

Порядок образования пресс-фитингового сочленения отличается от уже рассмотренного нами ранее. Тут не понадобятся привычные ключи, поскольку потребуется особый инструмент – пресс-клещи, благодаря которым вставленные в тройник трубы обжимаются. Так получается неразборное соединение.

Для получения стандартного резьбового соединения монтируемый фитинг на сгон трубы, рабочий участок которой (с заблаговременно подготовленной наружной резьбой) предварительно уплотняется лентой ФУМ. Еще раз напомним, что резьбовое соединение фитингов с металлопластиковыми трубами употребляется очень редко.

Течь на стыке: способы ликвидации

  • LiveJournal
  • Blogger

Трубы часто протекают из-за плохой изоляции стыков Чаще всего пользователь сталкивается с тем, что протекает пластиковая труба на стыке. Устранить течь в металлопластиковой трубе позволит установка новых соединяющих фитингов (магистраль была неправильно смонтирована), или же замена всей разводки (подобран неподходящий материал – к примеру, для отопления был выбран полипропилен для холодного водоснабжения).

Совет: «Рекомендуется все стыки промазывать герметиком (к примеру, может быть использован универсальный жаропрочный герметик для труб отопления)».

Подобный дефект наблюдается и в чугунных трубопроводах, но с ним справиться будет несколько сложнее. Заделать течь в трубе отопления можно следующими способами.

Зачеканка стыков чугунных труб

Стыки подобных магистралей изначально могут заделываться по-разному. Исходя из этого, выбирается тот или иной алгоритм действий.

Если трубы зачеканивались свинцом, чтобы устранить течь в трубе отопления придется:

  • Выполнить зачистку до основного металла (место стыка).
  • Зачеканить образовавшуюся щель, для чего рекомендуется воспользоваться тупым зубилом. Осуществление подобного варианта ремонта объясняется мягкостью свинца, который легко заполняет щель.

Устранить протечку трубы отопления, при герметизации которой использовался цементный раствор, окажется сложнее:

  • Удалить остатки цементной смеси при помощи молотка и узкого зубила.
  • Вынуть уплотнитель и подчистить образовавшийся зазор.
  • Забить в щель новый уплотнитель (к примеру, просмоленные волокна), после чего ее остается замазать раствором цемента (один к десяти).

Стыки труб заделываются цементом

  • LiveJournal
  • Blogger

Цемент подходит для заделки металлических труб Случаются ситуации, когда под рукой, кроме цемента больше ничего нет. Оказывается, этого вполне достаточно, чтобы заделать течь в трубе отопления.

Последовательность действий выглядит следующим образом:

  • Зачистить место стыка.
  • Удалить старое уплотнение, для чего не рекомендуется применять тяжелые инструменты, иначе можно повредить трубу.
  • Приготовить цемент, воду и широкий бинт.
  • Растворить цемент в небольшом количестве воды – должна образоваться кашица, в которой и смачивают бинт (или кусок марли).
  • Замотать трубу отопления обработанным бинтом. При этом равномерно обматывается каждый стык.
  • Конструкция остается затвердевать, а через 2…3 часа обрабатывается наждачкой и закрашивается подходящей краской.

Монтаж металлопластиковых труб. Крепление фитинга

Необходимо отрезать кусок трубы требуемой длины. Делаем это при помощи специальных ножниц.

Чтобы качественно и надежно выполнить уплотнение, на штуцере фитинга используют уплотнительные кольца.

Чтобы при монтаже не повредить эти кольца, трубу следует развальцевать калибратором! Для соединения металлопластиковую трубу с фитингом, используется гайки и зажимной хомут.

Для начала одеваем на трубу гайку и зажимной хомут.

Надо учитывать, что перед выполнением монтажа металлопластиковой трубы необходимо удалить внутри трубы по краям острые кромки. Это можно осуществить при помощи специального приспособления либо при помощи подручных инструментов.

Острые кромки удаляют для того, чтоб в процессе монтажа трубы на фитинг внутренние края труб не повредили резинки уплотнительные, т.к. в противном случае может возникнуть недостаточная герметичность соединения и, как следствие, протечка.

Внутренний острый край труб можно удалить посредством заточенного сверла (предназначенного для работ с металлом) небольшого диаметра. Данную операцию также можно выполнить посредством круглого напильника.

Порой резка труб приводит к их частичной деформации. Чтобы придать трубе идеально круглую форму, можно воспользоваться специальным инструментом – калибратором.

При помощи калибратора развальцовываем конец трубы, одеваем ее на штуцер фитинга.

Осуществляя плотное выравнивание относительно фитинового сгона, возвращаем зажимной хомут.

Гайку фитинга возвращаем и начинаем закручивать.

Чтобы произвести монтаж металлопластиковых труб к поверхности, как вариант, можно использовать специальные приспособления – клипсы.

Существуют клипсы различных размеров и предназначенных для разных типов размеров труб. Чтобы трубу по клипсам проложить аккуратно и ровно, необходимо для их крепления выполнить разметку.

Клипсы фиксируют при помощи шурупов, дюбелей, саморезов и даже гвоздей. Поскольку труба довольно легко защелкивается на клипсы, вам не надо прилагать особых усилий.

Вывод

Итак, сейчас мы знаем, что выстроить водопровод своими руками не так уж и сложно, основное верно подобрать инструмент. С целью проведения верного обжима металлопластовых либо железных труб фитингами нужно особое пресс-оборудование. Оборудование представляет собой пресс-машину, оснащённую клещами.

Перед тем как приступить к работе нужно убедиться в том, что обжимной контур прибора повторяет форму фитинга и сходится с его диаметром. Прессование займёт не более нескольких секунд и наряду с этим обеспечит высокий уровень качества результата. Больше нужной информации вы сможете отыскать, взглянув видео в данной статье.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
