Монтаж ПНД труб своими руками — качественно и быстро

Способы соединения полиэтиленовых труб

Полиэтиленовые трубы достаточно технологичны и просты в своём монтаже. Создать водопроводную сеть из РЕХ-труб можно своими руками, без привлечения дорогостоящих специалистов. Монтаж трубопровода осуществляется тремя основными способами.

Способ: компрессионный

Для стыковки труб данным способом применяют специальные пресс-фитинги, и способность полиэтилена восстанавливать свою первоначальную форму.

Для компрессионного способа не требуется дорогого инструмента, вся работа производится вручную. На конец трубы натягивается обжимная гайка, затем – срезное кольцо, которое фиксируется в 1мм от торцевого края трубы. Затем на торец натягивается сам компрессионный фитинг.

Та же операция производится и с концом второй стыкуемой трубы, после чего обе половины фитинга стыкуются и скрепляются между собой при помощи обжимной гайки. Закручивать её следует от руки, при помощи мускульной силы. Ключи следует использовать только в крайнем случае, дабы не повредить пластиковую конструкцию.

Способ: опрессовочный

Скрепление РЕХ-труб осуществляется при помощи соединительных фитингов

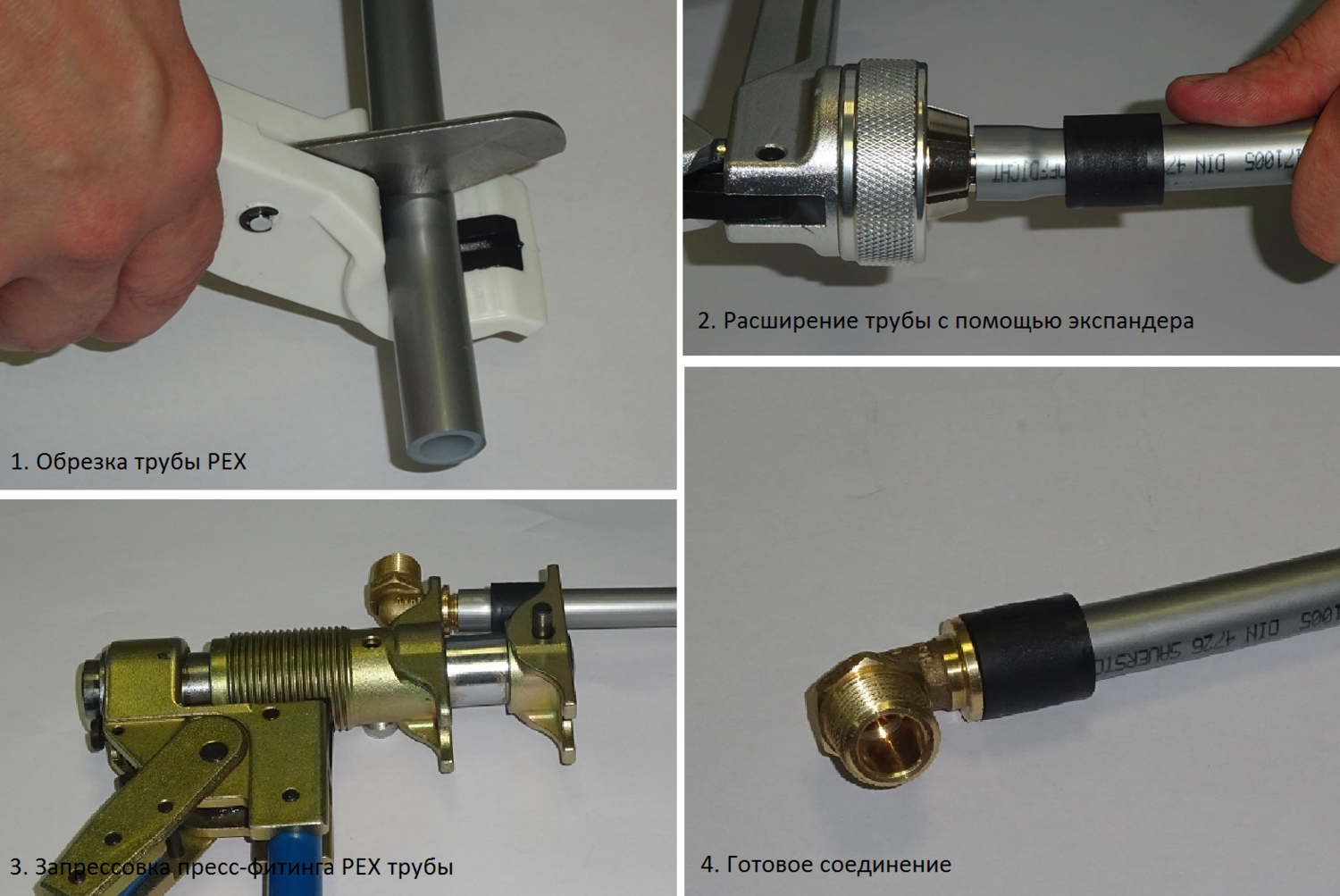

Опрессовочный способ соединения РЕХ-труб производится при помощи особого ручного инструмента – расширителя. На один конец стыкуемых труб надевают опрессовочное кольцо, затем при помощи расширителя этот конец расширяется до тех пор, пока в него не будет свободно входить фитинг.

Такую же операцию производят и с концом второй трубы. Спустя несколько минут растянутые концы полиэтиленовых труб принимают свой первоначальный размер, плотно охватывая фитинг. Для большей надёжности сверху закрепляется опрессовочное кольцо.

Способ: электросварочный

Достаточно редкий способ соединения, из-за необходимости иметь специальное дорогостоящее оборудование.

Самый затратный, с точки зрения финансовых расходов – электросварочный метод соединения сшитого полиэтилена. Для соединения труб потребуются специальные электромуфты. Они представляют собой обычный наружный фитинг, но внутри которого проложена спираль из металлического проводника с высоким удельным сопротивлением. От обоих концов спирали наружу выходят две клеммы. К ним подключается специальный сварочный аппарат, производящий нагрев внутренней спирали до нужной температуры.

Сварочный аппарата представляет собой автоматический прибор, который считывает информацию со штрих-кода электромуфты, и самостоятельно выбирает режим нагрева. После окончания сварки он подаёт сигнал об окончании процесса. В результате полностью исключается влияние человеческого фактора на результат работы. Но подобный метод весьма дорогостоящ, и потому не всегда рентабельно приобретать такой аппарат для единоразового монтажа водопроводной системы внутри дома.

Использование ПНД труб для защиты кабеля

Большое применение трубы из ПНД нашли для прокладки кабеля.

В кабельных коммуникациях под землёй часто применяются гофрированные двустенные трубы. Они прочны, имеют хорошую кольцевую жёсткость и эластичны.


Прокладка подземного кабеля

С учётом технологии строительства кабельной магистрали, трубы могут поставляться с зондом для протяжки кабеля.

При прокладке электрических кабелей в конструкциях зданий могут применяться специальные гофрированные полиэтиленовые изделия.


Гофрированные полиэтиленовые трубы под кабель

Кабель может закладываться и в обычные коммуникации из ПНД, с фитинговыми соединениями.


Электрический кабель в трубах из ПНД

Коммуникации фиксируются на заранее выбранных участках конструкции, затем через них протягивается кабель.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

  • Компрессионные.
  • Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Виды полиэтиленовых труб

Все трубы, созданные из полиэтилена можно поделить по признаку давления, что выдерживается. Их существует всего три вида:

  • ПВД — способны взаимодействовать с высоким давлением. Часто находят применение на линиях и секциях с большим напором воды. По диаметру они могут быть более 1 м. Востребованы в компаниях по водоснабжению микрорайонов и городов.
  • ПНД — созданы из пластика с низким давлением, что применяются в системах водопровода. Чаще всего снабжены синей полосой, протягивающейся на всю длину или же полностью выкрашены в синий цвет. С целью прокладывания газовых линий задействуют трубы с желтой полоской.
  • Последний вид производиться из вторичной сырьевой базы. Он используется в процессе прокладки разных линий связи. Может служить гильзами, предотвращающими плохое влияние на кабель.

Что такое Труба ПНД- её характеристики, использование и фото. Советы: узнай

Трубы ПНД широко используются при ремонте и прокладке инженерных коммуникаций. Это идеальный вариант и для небольших частных домов, и для просторных коттеджей. Небольшая стоимость, простой монтаж, длительный срок эксплуатации и вариативность использования часто заставляют выбирать трубы именно из этого материала.

Материал для производства.

Иногда ПНД трубы называют полиэтиленовыми. Они протестированы на влияние воды с высокой температурой, разнообразных химических соединений и растворителей.

Насколько они подходят для этой функции, можно увидеть в сертификате, там эта информация прописывается.

Трубы ПНД делают из полиэтилена. Используют метод, суть которого заключается в непрерывном выдавливании расплавленной массы. Изначально сырье может поступать в специальное отделение в виде порошка или гранул.

Есть два основных вида работ по производству полиэтилена.

Высокое давление.При таком технологическом процессе на выходе получается материал с низкой плотностью. Он пластичный и мягкий, для труб не может быть использован. А вот для упаковки подойдет хорошо.

Низкое давление (20 атмосфер и 150 градусов тепла)На выходе полиэтилен уже обладает большой плотностью и прочностью. Из него трубы и производят.

Пнд труба характеристики

Преимущества в использовании.

  • Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
  • При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
  • Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
  • Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
  • Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
  • Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
  • Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.

Недостатки в применении.

  • Технология установки требует иногда нетипичного подхода.
  • Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
  • На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.

Виды стоимость труб

Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.

Разграничение видов по назначению следующее:

  1. ПНД ПЭ 80 применяется для перемещения горючих газов,
  2. с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации,
  3. с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.

Их стоимость зависит от технических характеристик:

  1. внутренний и наружный диаметр, соответственно и толщина стенок,
  2. вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.

В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.

Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.

При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.

Электросварные фитинги более дорогие.

В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.

Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.

Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.

Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.

Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.

Что такое Труба ПНД- её характеристики, использование и фото Труба ПНД и её характеристики. Плюсы и минусы труб для водопровода или канализации частного дома. Соединения и фитинги, прокладка своими руками и цены. Узнай=&gt,

Способы крепления

Методы сборки соединительной конструкции делятся на три основных типа:

Электросварные фитинги – это альтернатива сварке встык, которая применяется при создании неразборных узлов. Эта запчасть представляет собой полиэтиленовый обжимной раструб, внутри которого расположена электрическая нагревательная спираль. Соединить ПНД — элементы посредством электрофузионной сварки сможет даже начинающий ремонтник.

Края соединяемых фрагментов следует вставить в раструб и подключить к узлу сварочный аппарат. За счет штрих-кода — маркировки с указанием требуемой температуры, давления и продолжительности сварки, которую имеет каждая деталь, все характеристики будут выбраны аппаратом автоматически.

Крепление получается очень прочным, поэтому такой способ монтажа чаще всего используют в самых ответственных узлах.

Сварные – литые металлические муфты или тройники, сборка которых производится за счет сварки. Также часто делают так называемые «стыковые», где роль соединительной детали, по сути, играют небольшие фрагменты трубы, сваренной с основной гидромагистралью встык.

Компрессионные – наиболее удобный вариант для создания разборной проводящей сети. Такие соединительные части пользуются большой популярностью за счет своей дешевизны и легкости монтажа.

Компрессионный фитинг состоит из ПЭТ — корпуса, уплотнителей, которые находятся в месте соединения, зажимных колец, выполняющих защитную функцию, запрессовывающей втулки и гайки, которая плотно закрывает место сочленения.

Материал, из которого изготовлен компрессионный фитинг, может быть различным. Диаметр варьируется от 16 до 110 мм.

Сборка компрессионного стыковочного узла производится в несколько несложных этапов:

  1. Сначала нужно подготовить обе соединяемые детали. Для этого требуется измерить, на какую глубину конец каждой из них будет заходить в сочленяющий раструб. В этом месте на трубу наносится отметка.
  2. Затем необходимо смазать поверхность этого участка мыльным раствором, для улучшения скольжения. Тогда надеть фитинг будет гораздо проще.
  3. Открутить накидную гайку соединительной конструкции.
  4. Ввести трубу в уплотнительное кольцо фитинга до отметки.
  5. Затянуть верхнюю гайку.

Если монтаж выполнен правильно, то сочленение получится герметичным и прочным.

Как правильно соединять трубы ПНД при помощи фитингов — пример соединения вы можете увидеть на этом видео:

Особенности монтажа полиэтиленовых труб

Прежде чем начать устанавливать полиэтиленовые трубы с фитингами, монтаж которых окажется быстрым при точном придерживании выше изложенной инструкции, уделите особое внимание защите трубопроводной системы

Водопровод из полиэтиленовых элементов важно укладывать под базу из бетона или цементную стяжку. Бетон проявляет прекрасную сберегательную функцию, что защищает трубу от переохлаждения, перегрева, что плохо сказываются на цельной структуре материала

Бетон проявляет прекрасную сберегательную функцию, что защищает трубу от переохлаждения, перегрева, что плохо сказываются на цельной структуре материала.

Выполнив всё требуемые измерения, приступайте к распределению трубки на отрезки необходимой длины. Благодаря труборезу удается ровно разрезать изделие. Используя иные инструменты можно обнаружить на срезе материала заусеницы, которые понадобиться зачищать наждачной бумагой. С целью обеспечения комфортного процесса установки стоит сделать на трубе отметины, что указывают на глубину погружения фитингов.

При монтаже системы снабжения холодной воды побеспокойтесь об изоляции конструкции. Если этого не сделать на конструкции начнет образовываться конденсат, что станет поводом для образования плесени и грибковых спор в доме.

Установка полиэтиленовых систем не запрашивает специальных технических умений, но она обязательно должна быть выполнена с учётом выше изложенных правил. Не начинайте работу самостоятельно, не имея элементарного понимания о монтаже. Лучше выполните пару пробных соединений для своевременного исключения образования погрешностей в конструкции.

Разновидности фитингов

Выпуск множества типов фитингов происходит в таких конфигурациях:

  • муфта, что служит соединительным элементом двух труб, идущих параллельно друг к другу;
  • тройник, способный отводить от главной протяженности канала, расположенного под прямым углом;
  • крестовина, созданная для разделения водопровода на 4 стороны;
  • переходник с двумя плоскостями задействуют при отводе от ключевого трубопровода двух канальных соединений, находящихся под прямым углом один к другому.

Пошаговая инструкция

Узнавши о двух методах соединения, можно с уверенностью сказать, что первый наиболее часто применяется в домашних условиях

Ему мы и уделим первоочередное внимание. Без приведённого ниже перечня инструментов невозможно провести сборку конструкции, поэтому стоит запастись:

  • ножницами для резки труб либо ножовкой для металлических изделий;
  • специальным ключом с цепочкой;
  • фитингами;
  • рулеткой.

Дальнейший процесс по монтажу труб из полиэтилена сводиться к следующим действиям:

Вся конструкция трубы реализуется в дугообразном виде, в связи с чем ее важно удобно расположить для облегчения задачи. Отмерьте требуемый отрезок, после чего ножовкой либо же ножницами отрежьте его от бухты

Строну, заходящую в фитинг, следует хорошо выровнять. Такое действие желательно выполнять для избегания перекашивания и чтобы получился правильный захват. Снимите фаску под конусную часть, что позволит легче пройти уплотнительной резине. Открутите с фитинга муфточку. Выньте кольцо с уплотнением. Первой важно одеть муфту, а после – уплотнительное кольцо на конструкцию. Кольцевую часть разверните так, чтобы её конусный отсек упирался в муфту, а борт — в фитинг. Смочите конструкцию водой или раствором на основе мыла. Приведённое действие способствует её легкому фиксированию. Наблюдайте за резинкой с уплотнением, находящейся в трубе – её не должно скрутить внутрь отверстия. Если это случиться, то снимите фитинг и вновь повторите операцию, начиная сначала. Проверьте трубу, усилив рабочее давление, перед засыпанием землей.

Как выбрать ПНД трубу

В основном на них наносятся специальные цветные продольные полоски. Желтая полоса — изделие применяется для прокладки газопроводов, синяя — для водоводов. Продукция серого цвета используется для обустройства канализации, дренажа и водостоков.

На большинство поверхностей наносится маркировка, которая информирует потребителя о назначении, диаметре, толщине стенки и метраже

Приобретая необходимый материал, стоит обратить внимание на толщину стенок, она должна быть одинаковой по диаметру. Поверхность — гладкая и без видимых механических повреждений в виде борозд, как продольных, так и поперечных

В противном случае это брак или кустарное производство. От такой продукции стоит отказаться, т.к. возникнут проблемы как при монтаже, так и при эксплуатации.

Выбирая необходимый диаметр трубопроводов, нужно брать диаметр магистральной трубы на порядок выше, чем периферийной. Например, если у вас разводка по дому будет выполняться трубопроводами диаметром 20 мм, то диаметр подводящего трубопровода должен быть не менее 32 мм. Это желательное условие для достаточного напора и к тому же удешевляет смету.

Как соединить полиэтиленовые трубы

Существует несколько способов соединения полиэтиленовых труб для водопровода. Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

Сварка встык

Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки. Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

  • переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
  • тройники (две цанги-гайка, две цанги-штуцер, три цанги);
  • евроконусы;
  • крестовины;
  • уголки;
  • водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.

Объединяем металлопластиковые трубы

Как проводится монтаж панелей ПВХ в ванной своими руками

Скрепить композитные патрубки посредством сварки или пайки невозможно. Для их соединения разработаны специальные фитинги, разделенные на три класса: 1. Обжимные (резьбовые) переходники. Состоят из трех деталей – резьбовая втулка, разрезное кольцо и гайка. Из приспособлений требуется только лишь рожковый или разводной ключи. Соединение разъемное.


2. Пресс-муфты и переходники. Конструктивно представляют собой втулку и гильзу. Последнюю необходимо радиально опрессовать с помощью пресс-клещей. Такое соединение водопроводных пластиковых труб металлопластикового класса наиболее надежно, однако является неразъемным и требует приобретения дополнительного оборудования.


3. Пуш-фитинги (самофиксирующие муфты). Внешне представляют собой двустенные цилиндры с внутренней упорной проточкой и свободным каналом. Для соединения труб достаточно их подготовить и просто вставить в посадочные отверстия. Необходимости в дополнительном оборудовании нет! По надежности данные фитинги не уступают пресс-переходникам и формируют разъемную сборочную единицу.


Подготовительный процесс, предшествующий соединению любых металлопластиковых патрубков любыми фитингами, состоит в следующем:

  • обрезать торцы строго под 90 градусов;
  • откалибровать отверстия (инструмент – калибратор);
  • сформировать фаски с помощью специального приспособления.

Способы соединения труб из полиэтилена низкого давления

Существует несколько способов соединения труб ПНД при монтаже. Выбор зависит от конечного назначения трубопровода.

Способы стыковки:

  • Диффузная сварка встык – нужен специальный сварочный аппарат. Применяется при монтаже промышленных трубопроводов. При прокладке частных коммуникаций в соединении такой степени надежности нужды нет.
  • Сварка электромуфтой.
  • Соединение с использованием специальных фитингов.

Первые два способа соединения являются неразъемными. Соединения, которые собрали с использованием обжимных фитингов, можно демонтировать.

Соединение с помощью сварки

Сварочное соединение полиэтиленовых труб производят встык, методом диффузной сварки. Принцип стыковки основан, на способности полимеров смешиваться при нагреве. Диффузия (взаимное проникновение) материалов деталей происходит на молекулярном уровне. В результате получается монолитное соединение, которое по прочности не уступает корпусу трубы.

Для работы потребуется:

  • специальный сварочный аппарат;
  • зажимы для центровки труб;
  • торцеватель.

Алгоритм проведения работ:

  • Материал обрезают строго перпендикулярно направляющей. Срезы должны быть ровными и чистыми.
  • Закрепляют материал жестко зажимами (позиционер).
  • Зачищают срезы при помощи торцевателя.
  • Производят одновременный нагрев срезов при помощи сварочного аппарата. Время нагрева зависит от толщины стенки трубы и указывается в специальных таблицах.
  • Соединяют нагретые края встык, прижимая их физическим усилием. Дают соединению остыть.

Электромуфтовая сварка

Сварка с использованием электрофитингов является более простым процессом. Она не требует специальных навыков, но без сварочного аппарата не обойтись. Требования к подготовке срезов остаются высокими.

Рекомендуем ознакомиться: Как правильно выпрямить трубу ПНД и не повредить её

Электромуфтовую сварку используют для монтажа трубопровода в труднодоступных местах.

Суть процесса заключается в том, что фитинг имеет встроенные нагревательные элементы и контакты, которые выведены наружу. При подключении электрофитинга к сварочному аппарату детали плавятся и соединяются. Такой метод также можно назвать диффузной сваркой, поскольку отличия здесь только в технологии.

Процесс выглядит так:

  • Трубы отрезают по размеру, с учетом муфты.
  • Срезы обязательно под углом в 90 градусов. Их следует зачистить от заусенец и обезжирить.
  • Подготовленные края вставляют в муфту.
  • Подключают встроенные электроды к аппарату электросварки.
  • Время сварки определяется по штрихкоду фитинга.

Соединение с помощью фитингов

Для самостоятельного монтажа водопровода или канализации в доме достаточно надежными будут соединения при помощи обжимных фитингов. Производители предлагают массу вариаций, позволяющих собрать любую конфигурацию трубопровода.

Схематично процесс соединения ПНД материалов с помощью фитингов можно описать следующим образом:

  • Подготавливаем трубу, делая строго перпендикулярный срез. Его следует очистить от заусенец и грязи.
  • Раскручиваем фитинг, снимая синюю гайку.
  • Последовательно, начиная с гайки, надеваем все детали на трубу.
  • Вставляем конец трубы в фитинг, проталкивая до середины.
  • Гайкой фиксируем соединение. Для надежности затягиваем ключом.
  • Повторяем операцию со второй трубой.

Виды разъемных фитингов для ПНД трубопроводов

Производители предлагают весь ассортимент возможных соединений.

Разъемные фитинги бывают:

  • для соединения прямых участков — муфты;
  • для разводки – тройники;
  • для обводов – уголки:
  • запорная арматура – вентили;
  • для перехода на металлические трубы – обжимные фитинги с резьбой (внутренней, наружной);
  • для перехода на другой диаметр.

Рекомендуем ознакомиться: Как правильно и надежно соединить ПНД трубу?

Соединение при помощи фитингов

Простой и доступный способ монтажа труб. При проведении работ используются обжимные фитинги с заданными характеристиками. Производители предлагают множество монтажных компонентов. Мастер может собрать типовые узлы, а также реализовать нестандартные решения для подключения дополнительного оборудования.

Соединение труб посредством фитингов происходит следующим образом:

  1. отрезание трубы заданного размера, очистка ее торца;
  2. разборка фитинга, удаление синей гайки;
  3. надевание деталей соединителя на трубу, начиная с гайки;
  4. проталкивание конца трубы в центр фитинга;
  5. фиксирование гайки после контакта трубы и упора.

Для закрепления ответного элемента операция повторяется в той же последовательности.

По окончании работ обязательна проверка качества соединений. Недопустимо наличие перекосов, больших зазоров и прочих дефектов, способствующих разгерметизации контура.

Виды разъемных фитингов для ПНД-трубопроводов

При проведении монтажных операций используется широкий спектр элементов:

  • муфты, соединяющие ровные участки магистрали;
  • отводы, создающие угловые соединения;
  • тройники и крестовины, формирующие дополнительные ответвления.

Производители предлагают различные переходники. Одни позволяют соединять пластиковые и металлические компоненты, другие — упрощают работу с полиэтиленовыми трубами разных диаметров.

Крепежные элементы

Для того чтобы система трубопровода из полиэтилена надежно работала, ее необходимо соответствующим образом закрепить. Это можно сделать при помощи крепежа:

  • крюки, обеспечивающие свободное крепление;
  • хомуты для жесткого крепления.

Основные правила использования крепежных элементов :

  • каждый отдельный стык необходимо зафиксировать;
  • если участки трубопровода прямые, крепежи нужно использовать каждые 10 метров;
  • хомута обязательно нужно использовать с резиновыми прокладками.

Для создания свободного крепления, можно вместо крюков использовать хомута без резиновых прокладок.

Способы прокладки труб

Есть два способа, которыми можно обустроить водопровод и обеспечить себя коммуникациями:

  1. Наземный (открытый).
    Такой метод очень популярен у дачников, потому как систему можно не только быстро собрать, но и быстро разобрать и убрать на хранение, обеспечив тем самым безопасность материалов в холодное время года. Она монтируется на (над) поверхности земли в виде контура с затяжными фитингами в местах стыков или разветвлений.Но, учитывая, что при небрежном обращении линии открытого водоснабжения могут пострадать от садовой или сельскохозяйственной техники, монтаж линий предпочтительнее выполнять на специальных подставках (опорах). Устанавливая такую систему, учитывайте все нюансы ее эксплуатирования.
  2. Подземный (траншейный).
    Трубопровод может быть проложен и под землей посредством закладки коллекторов в траншеи. В данном случае не помешает установить дополнительно ограждение либо навесить ленту вдоль линий подачи воды. Если же планируется стационарная подземная система водоснабжения, траншеи лучше дополнить греющим кабелем, чтобы магистраль функционировала в любое время года.

ПНД трубы для водопроводов на дачных участках выбирают потому, что их сборка доступна любому желающему без использования дорогостоящего оборудования. Главное, чтобы схема коммуникаций была заранее тщательно продумана, а детали для ее реализации — были взаимосвязаны.

Схема подключения водопровода в частном доме (2 варианта).

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
