Рекуператоры воздуха

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Как увеличить КПД

Аккуратная сборка и внимание к деталям при создании самодельного утилизатора тепла позволят достичь неплохих показателей эффективности. Однако собранный рекуператор воздуха своими руками можно существенно улучшить и повысить его КПД

Для этого при расчетах конструкции и воплощении ее необходимо предусмотреть следующие нюансы:

1. Максимальная герметизация устройства;
2. Использование качественных теплоизолирующих материалов;
3. Увеличить размеры рекуператора, площадь теплообменной поверхности. Так уменьшится скорость проходимого воздуха через устройство, а соответственно позволит ему лучше прогреться или остыть;
4. Использование гофрированных пластин или пластин с выштамповками, что существенно увеличит площадь теплообменной поверхности при сохранении общего объема устройства;
5. Увеличение объема вытяжки по сравнению с притоком. Так, больший объем выходящего воздуха лучше передаст тепло меньшему объему входящего.

Рекуператор воздуха своими руками – это простой, доступный, дешевый и действенный способ экономить дорогостоящую тепловую энергию и эффективно расходовать невосполнимые природные ресурсы.

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных домах и отдельно стоящих домах

Эффективность установки напрямую влияет на количество накопленной тепловой энергии, срок службы и надежность рекуператора. Роторные конструкции являются наиболее эффективными, но имеют много движущихся частей и требуют электроэнергии. Пластинчато-трубчатые рекуператоры имеют более низкую эффективность, но работают тихо и не требуют электроэнергии.

Выбор рекуператора для частного дома должен в первую очередь основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимальным устройством является приточно-вытяжная вентиляция с роторным рекуператором.

Мощность этой системы будет достаточной не только для осуществления теплообмена между потоками воздуха, но и для регулирования уровня влажности подаваемого воздуха путем регулировки скорости работы устройства.

Вентилятор для рекуперации воздуха в квартире

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это не только сделает систему более надежной, но и позволит сохранить автономность приточной вентиляции.

Для типичных квартир одним из самых важных требований при выборе рекуператора является его размер. В большинстве квартир система вентиляции представлена только общеобменной вытяжной системой, а приток свежего воздуха осуществляется за счет обычной вентиляции.

Для квартир лучшим выбором будет установка приточно-вытяжных клапанов или рекуператоров воздуха. Это компактные устройства, которые монтируются в стену. Установка оснащена пультом дистанционного управления, который позволяет задавать оптимальные параметры вентиляции и нагрева воздуха.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Рекомендуем ознакомиться: Установка своими руками приточно-вытяжной системы вентиляции

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Современный рекуператор: что это такое и как определить требования к параметрам оборудования

Многослойные стеклопакеты и качественные уплотнители дверных блоков делают помещения герметичными. Для доступа свежего воздуха устанавливают специальные системы (устройства).

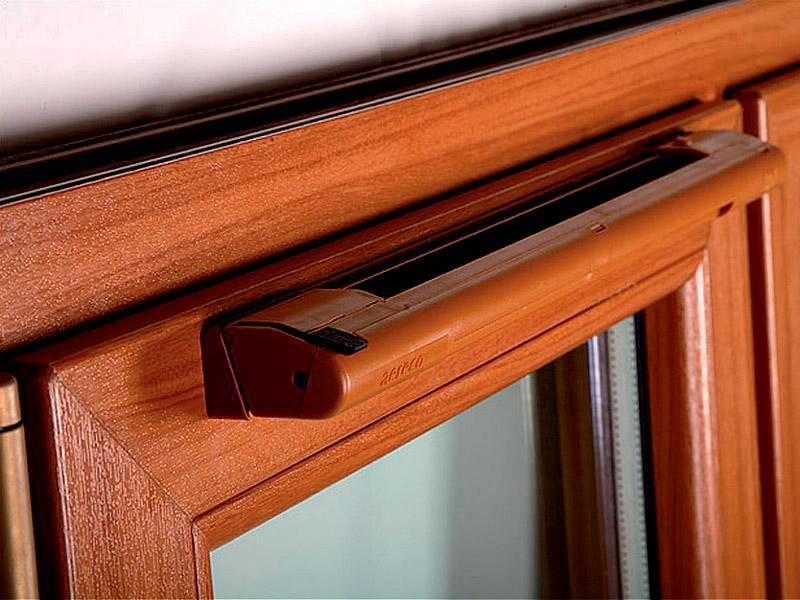

Канал приточной вентиляции, встроенный в оконную раму

В таком варианте проблема будет решена. Пользователь установит нужные ему размеры отверстия. Ему не придется открывать окно для проветривания. Но зимой морозный воздух с улицы будет охлаждать комнату, увеличивая расходы на отопление. Летом аналогичный процесс заставит чаще включать кондиционер.

Чтобы уменьшить соответствующие затраты, применяют рекуперацию тепла в системах вентиляции

Принцип действия оборудования не сложно понять с помощью этого рисунка. Два потока воздуха (входной и выходной) пропускают через теплообменник. В этом блоке они не смешиваются. Но при правильной регулировке скорости потоков будет выполняться нагрев/охлаждение приточного воздуха без дополнительных затрат энергии.

Схема стандартного оборудования

Этот рисунок поясняет работу типовой установки:

• Температура наружного воздуха с -10°C повышается до комфортного уровня +20°C.
• На входе установлен фильтр, поэтому механические загрязнения не будут поступать в помещения.
• Скорость потока и частоту рабочих циклов можно регулировать с помощью вентиляторов.
• При необходимости дополнительный нагрев обеспечит калорифер.
• Выходной фильтр препятствует попаданию пыли в теплообменник и засорению проходов.

Для расчетов технических параметров необходимо учитывать требования действующих санитарных норм. В соответствии с правилами, если в комнате постоянно находятся люди, то на каждого человека надо не менее 60 м. куб. свежего воздуха в час. Если помещение выполняет подсобные функции, норму разрешено уменьшить в три раза. Эта формула поможет узнать необходимые значения.

ПР = КПВ × 0,355 × (Тк-Тн), где

• ПР – производительность установки, которая измеряется в м. куб. за одну секунду.
• КПВ – санитарная норма, рассмотренная выше. Ее умножают на количество человек.
• 0,355 – стандартный поправочный коэффициент.
• Тк – температура, которую надо получить в комнате.
• Тн – температура наружного воздуха.

Для расчета коэффициента полезного действия конкретной техники надо сделать замеры температуры воздуха в точках 1 (Ту), 2 (Твп) и 3 (Тнв)

Расчет выполняют по формуле: КПД = (Тнв — Ту)/(Твп — Ту).

Расчет рекуператора

Какая мощность рекуператора необходима для помещения? Формула расчета выглядит следующим образом:

Q = 0,335 x L x (tcon – tnach).

• Q – производительность (кубических метров в секунду).
• L – количество приточного воздуха, которое должно быть доступно для одного человека (60 м3 в час для постоянного жителя и 20 м3 для временного гостя).

В скобках указана разница между достигаемой температурой и температурой, поступающей с улицы.

Например, для нагрева воздуха на 20°C в помещении требуется 120 м3 воздуха в час.

Q = 0,335 x 120 x 20 = 800 Вт.

Как узнать КПД готового рекуператора

Для этого проведите измерения температуры воздуха в трех точках входа:

• Поступление воздуха с улицы до выздоровления (тулич.).
• Воздух, поступающий в дом, после выздоровления.
• Исходящий поток из дома до рекуперации (tdome).

Эффективность = (Trem. – Tl.) : (tdom. – Tl.).

Полученный результат умножается на 100%.

Пример:

Снаружи +3°C, внутри +22°C, поток регенерации +14°C.

ЭФФЕКТИВНОСТЬ = (14 – 3) : (22 – 3)

ЭФФЕКТИВНОСТЬ = 11 : 19 = 0,57

0,57 х 100% = 57 %

Таким образом, эффективность данного устройства в этих условиях составляет 57%.

Одно и то же устройство в разных условиях будет иметь разную эффективность.

Особенности работы рекуператор в летний период

В теплый период года рекуператор необходимо отключать. Связано это с тем, что при жаркой и влажной погоде приточный воздух будет охлаждаться прохладным воздухом из помещения, в результате чего в приточном канале рекуператора образуется конденсат. Но приточный канал рекуператора на это не рассчитан (в нормальном режиме конденсат возникает только в вытяжном канале), поэтому вода потечет внутрь вентустановки, а оттуда наружу.

Для отключения роторного рекуператора достаточно выключить его двигатель – ротор остановится, и рекуператор перестанет влиять на температуру проходящего через него воздуха. С пластинчатыми теплоутилизаторами сложнее. Раньше к вентустановкам прилагался, так называемый, летний блок, который пользователь должен был устанавливать вместо рекуператора на летний период. Теперь такое решение почти не используется: внутри современных вентустановок есть ручной или автоматический байпас для обхода приточного или вытяжного канала. Байпас также позволяет экономить энергию: падение давления на нем меньше, чем на рекуператоре, поэтому при том же расходе воздуха энергопотребление вентилятора становится ниже.

Заметим, что в вентустановках с энтальпийным рекуператором можно обойтись без байпаса. Мембрана рекуператора выравнивает влагосодержание воздуха в каналах, поэтому влага в приточном канале не конденсируется.

Рекомендации по наличию дополнительного функционала

Важно выбрать для своего дома рекуператор, обладающий чувствительной и надежной автоматикой. Ведь нет ничего хуже, чем оборудование, которое постоянно задействовано в работе и с завидной регулярностью требует к себе внимания

Современная автоматика рекуператоров открывает перед пользователями дополнительные возможности:

• раздельная настройка приточного и вытяжного вентилятора;
• управление кондиционером;
• управление увлажнителем;
• автоматизация и диспетчеризация.

А конструктивные особенности позволяют оснастить устройство дополнительными опциями и системами:

• система автоматической регулировки мощности вентиляторов – VAV-система (поддержание постоянного расхода воздуха);
• система автоматической регулировки расхода воздуха по датчику CO2 (регулирует напор воздушного потока в зависимости от содержания углекислого газа в вытяжном канале);
• таймер с несколькими событиями в день;
• водяные или электрические нагревателя воздуха;
• дополнительные воздушные заслонки;

Сюда же можно отнести систему улучшенной фильтрации.

При выборе оборудования нужно рассматривать приточно-вытяжную установку, как климатический комплекс, который будет поддерживать расход воздуха, а также температуру и влажность (при необходимости) в заданном режиме. Установка дополнительных нагревателей, охладителей, VAV клапанов, увлажнителей или осушителей уже сегодня становится жизненной необходимостью.

Шувалов Дмитрий

Если сам рекуператор не может поддерживать нужную температуру приточного воздуха, то устройство следует дооснастить нагревателем соответствующей мощности. В среднем, если расчетная температура в канале не опускается ниже +14…+15°С, то нагреватель можно не устанавливать. Мое же мнение, таково: лучше не включать нагреватель, если он не нужен, чем, когда нужен – нечего будет включать.

Вышеперечисленные системы и устройства позволяют свести к минимуму участие человека в управлении системой и улучшить качество микроклимата в доме. Современная климатическая система способна постоянно контролировать работоспособность всех узлов опционального оборудования и при необходимости предупреждать пользователя о проблемах в работе системы и об изменении микроклимата в помещении. При использовании VAV системы значительно снижаются расходы на эксплуатацию установки путем временного и/или частичного отключения отдельных помещений от вентиляционной системы.

В настоящее время существуют модели рекуператоров, которые способны подключаться к индивидуальным системам «Умный дом», используя протоколы ModBus или KNX. Подобные устройства идеально подойдут для ценителей продвинутого и современного функционала.

Критерии выбора

Для того чтобы не допустить ошибки при выборе, следует обращать внимание на рекомендации и советы специалистов, в том числе:

1. Наличие дополнительного источника нагрева для защиты от обмерзания и поддержания КПД в холодное время года. Как правило, до -10⁰С оборудование работает стабильно, но при сильных морозах возможны сбои.
2. Толщина корпуса и материал изготовления каркаса с наличием мостиков холода, которые должны выдерживать снижения наружной температуры без дополнительной изоляции.
3. Массогабаритные показатели должны соответствовать помещению для монтажа.
4. Учёт свободного напора вентилятора, соответствующего объёму вентилируемого помещения.
5. Оборудование системами автоматики и возможность подключения дополнительных опций, которые с повышением комфорта при эксплуатации оборудования снижают издержки.
6. В качестве основного расчётного параметра производительности принимается объём воздуха, поступающий в помещение за один час. Согласно санитарным нормам, значение должно соответствовать одному крату общего объёма обслуживаемых помещений (кухня, спальня, гостиная) или 60 кв. для взрослого человека.
7. Напор вентилятора должен обеспечивать прокачку всей вентиляционной системы дома.
8. Уровень шумности не может нарушать комфорт пребывания в помещении и зависит от материала изготовления и толщины корпуса, мощности вентилятора и прочих параметров.

Таким образом, выбирая приточно-вытяжную систему с рекуперацией следует рассматривать её как климатический комплекс для поддержания расхода воздуха, температуры и влажности в заданном режиме. При этом оснащение дополнительными нагревателями, охладителями, увлажнителями и прочими осушителями становится объективной необходимостью. Все это должно минимизировать человеческого участие в процессе управления и повысить качество микроклимата в помещении.

Как рассчитать мощность рекуператора?

Собирая такой прибор, как рекуператор, своими руками, очень важно не только грамотно выполнить все мероприятия по его изготовлению, но и правильно рассчитать мощность этого механизма. Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT

S в данном случае отображает площадь пластины, измеряемую в м²

Чтобы определить оптимальный показатель энергии тепла, которое циркулирует между пластинами, принято брать за основу следующую формулу: 20 Вт * xS * dT. S в данном случае отображает площадь пластины, измеряемую в м².

Рассчитать мощность оборудования можно при помощи следующей формулы:

p (Вт) = 0,36 * Q (м³/сек.) * dT.

Расшифровываются все переменные так:

1. Q – энергия, затраченная на нагрев или охлаждение воздушного потока. Рассчитывается этот параметр при помощи формулы 0,335 х L х (t кон. — t нач.), где:
   • L – расход воздуха, измеряемый в м³/час. В соответствии с нормами установки, этот показатель на одного человека должен составлять 60 м³/час;
   • t нач – начальный показатель температуры;
   • t кон – параметр, полученный в результате теплообмена.
2. dT – температура.

Как сделать своими руками рекуператор воздуха для дома

Принципиальная схема воздушного теплообменника

• Оцинкованная сталь нарезается на квадратные куски с краями 30 и 20 сантиметров. Чтобы изготовить рекуператор для частного дома, нам потребуется нарезать 70 пластин. Металл режется электрическим лобзиком, следя за тем, чтобы края были идеально ровными.
• К каждой пластине, кроме последней, с одной стороны приклеена пробковая крышка. Можно использовать пробку с готовым клеевым слоем.
• Все плиты собираются в единую систему, причем каждая укладывается под прямым углом к предыдущей. Завершающим этапом сборки является доска без пробкового покрытия.
• Полученная конструкция закрепляется металлическим уголком.

• Для фиксации фланцев на стенах из плитки необходимо установить крепежные элементы. В нижней части оставлено дренажное отверстие для слива конденсата через трубу.
• Металлические угловые направляющие крепятся к поверхности стены. При необходимости кассету можно извлечь из корпуса и очистить.
• Внутри корпуса установлена минеральная вата толщиной 4 см. Датчик давления прикреплен к воздуховодам горячего воздуха. Это помогает своевременно предотвратить обледенение корпуса.

  Основной принцип организации вентиляции

Остается только установить готовый блок в вентиляционный рукав. Тот же принцип можно применить при строительстве рекуператора для квартиры.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.
