Краны для радиатора отопления

Кран «Маевского»: для чего нужен и как пользоваться

Это небольшое устройство — одна из разновидностей воздухоотводчиков. Воздухоотводчики бывают автоматические и механические. Кран «Маевского» относится к категории механических. То есть сам он ничего не делает, необходимо выполнить некоторые действия, чтобы он сработал. Ставят его для того чтобы можно было легко удалять воздух из батарей. Находится вверху радиатора справа или слева. Там, где есть свободное место для установки.

Внешний вид крана «Маевского»

Часть радиатора, где будет стоять воздухоотводчик, во время монтажа немного приподнимают (выше второго края примерно на 1 см). Тогда весь воздух будет скапливаться в этой части и отводиться полностью.

Сам кран «Маевского» — это небольшая шайба с резьбой, запаянная в пластиковом корпусе. Имеется в ней сквозное конусообразное отверстие ебольшого диаметра. Внутри отверстия почти на всю длину нанесена резьба. С лицевой стороны туда вставляется металлический конус с аналогичной насечкой. Для того чтобы вкручивать/выкручивать его было удобно, на вершине имеется продольная канавка. В нее вставляется специальный ключ (идет в комплекте) или обычная отвертка.

Еще на корпусе есть небольшая пластиковая шайба с отверстием сбоку. Через это отверстие и выходит воздух. Шайба свободно проворачивается и вы можете отверстие направить в ту сторону, в какую вам удобно.

Спускать воздух из батарей с его помощью легко: нужно вставить отвертку в прорезь и провернуть на один оборот

Теперь о том, как спускать воздух из радиатора. Вставляете отвертку в паз, поворачиваете на один оборот влево. Сразу появляется характерный звук: шипит воздух. Постепенно с воздухом начинает выходить и вода. Но не пугайтесь, ее будет немного. Для сбора вполне хватит небольшой емкости или тряпки. Когда вода пошла сплошной струйкой, кран можно закрывать. Вставляете снова отвертку и поворачиваете, но уже по часовой стрелке. Не бойтесь перепутать направление: резьба достаточно длинная, и один или два оборота ничего не изменят. А вот выкручивать запорный конус полностью лучше не нужно: если давление в системе приличное, вам трудно (или невозможно) будет вернуть его на место.

Вместо этого устройства можно ставить обычный кран, хоть тот же шаровой, но с точки зрения эстетики он проигрывает

Обратите внимание, что кран «Маевского» неэффективен при установке на чугунные радиаторы. Из-за особой конструкции они требуют установки именно крана: чтобы удалить воздух из верхушек секций приходится сливать приличное количество воды. А с этим небольшим устройством это невозможно

А с этим небольшим устройством это невозможно.

Есть еще автоматические воздухоотводчики. Обычные модели на радиаторах ставят редко: массивные они, и направлены должны быть вверх. Эти устройства имеет смысл ставить в верхней точке индивидуальной системы отопления, в группе безопасности или перед насосом (если у него нет функции отведения воздуха). Зато есть специальные автоматические радиаторные воздухоотводчики, которые и места занимают немного, и в контроле особом не нуждаются.

Как поставить кран «Маевского» на батарею смотрите в видео.

Замена кранов батареи отопления

Замена или ремонт кранов

Не существует таких видов сантехнических работ, которые не смогут выполнить наши мастера. Быстро и качественно заменим систему отопления, сделаем разводку труб, узел ввода и монтаж другого оборудования.

Для централизованной и индивидуальной систем отопления требуются регулировачные вентили разных типов.

Установка дополнительного крана внизу батареи поможет быстро слить из него воду в случае необходимости.

Мы не только установим новые краны на радиаторы, но и заменимстарые вентили новыми, при этом, если старый запор в хорошем состоянии, мы его прочистим, отреставрируем и дадим гарантию.

Особенности услуги

Мы подключим к отопительным приборам правильно подобранную запорно-регулировочную аппаратуру, что сделает удобной ее эксплуатацию и улучшит функциональность всей системы отопления:

— краны шаровые полуоборотные – запорная аппаратура, которой регулируют водный поток, применяют в широком диапазоне;

— клапаны спускные воздушные – кран Маевского ручной с игольчатым механизмом;

— регулировочные краны с термоголовками;

— сливной кран для радиатора;

— краны разборного и неразборного типа.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Приборы отопления в автономных системах общего пользования

Подключение квартиры к автономным котельным сопровождается, как правило, установкой приборов учета потребляемой тепловой энергии. Экономическая целесообразность обуславливает применение регулировочной арматуры для монтирования высокотемпературных и низкотемпературных (теплых полов ) контуров отопления.

Различают два вида этих устройств: вентили и клапаны.

Регулировка клапанами предусматривает ручной режим (предварительную настройку) и автоматический процесс, управляемый посредством термостатической головки снимающей показания температуры с воздуха в обогреваемом помещении. При установке радиатора в нише или сложной конфигурации штор прибегают к использованию выносных датчиков для управления клапаном.

В комплект подключения батареи входит два запорных устройства. Верхний радиаторный клапан с термоголовкой и нижний отсекающий вентиль, доступ к запорному штоку в котором прикрыт декоративной заглушкой.

Отсекают проток теплоносителя в обратный трубопровод только при определенных обстоятельствах, поэтому обычное эксплуатационное состояние устройства – поднятый шток на максимальную высоту хода. Чтобы открыть или закрыть такой вентиль используют шестигранник.

Популярные модели регулировочных кранов

Запорная арматура фирмы Валтек итальянского производителя считается лучшей

Среди известных моделей регулируемых вентилей выделяются изделия от следующих фирм: Honeywell (США), Valtec и Itar (обе из Италии).

Первое место в неофициальных рейтингах уверенно занимает итальянский производитель Valtec, что объясняется высоким качеством предлагаемых изделий. Последние изготавливаются не из привычного силумина, а на основе сантехнической латуни марки CW617N. Шаровые краны от этой фирмы хорошо работают в диапазоне температур от -30 до +150 градусов. При поломке конструкция легко восстанавливается, для чего достаточно заменить шток и его уплотнитель. Срок службы этих изделий составляет не менее 25-ти лет. К плюсам кранов от Valtec относят:

  • наличие в комплектации моделей с полусгонами;
  • возможность выбора угловых образцов;
  • большой ассортимент цветовых расцветок;
  • износостойкие полимерные уплотнители.

Их недостаток – высокая стоимость и невозможность замены шара и уплотнителей.

Далее следуют изделия от итальянского производителя Itar, к достоинствам которых относят использование при производстве стандарта качества ISO 9001. Благодаря ему компанией налажен выпуск шаровых кранов почти в 100 странах мира. Плюсы проявляются в использовании при производстве современных технологий, полностью исключающих брак по вине человека. К минусам этих изделий относят небольшой выбор диаметров подключения и наличие в ассортименте только рычагов красного цвета.

Балансировочный клапан фирмы Хоневел со сверхпрочным корпусом

Вентили от компании Honeywell отличаются упрочненным корпусом, изготавливаемым на основе латуни. Для подсоединения к трубам и батареям в них предусмотрена внутренняя резьба. Все товары после сборки подвергаются тщательному контролю и рассчитаны на рабочее давление 16 бар. Шаровой механизм изделия запускается не за счет поворота рычага, а под действием специального электрического клапана. Такое устройство позволяет управлять задвижкой дистанционно (с пульта) и одновременно контролировать несколько каналов подачи воды в систему.

К достоинствам этих моделей относят:

  • сравнительно низкую стоимость;
  • уплотнители высокого качества;
  • способность работать при температурах теплоносителя от 2 до 130 градусов.

У этих изделий имеется один недостаток – они могут монтироваться только на обвязочное оборудование, имеющее наружную резьбу.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.

Блиц-советы

Перед началом запуска отопительной системы нужно проверить исправность и состояние трехходового крана и всей системы отопления. Не следует монтировать кран на трубы с диаметром выше 40 мм.

В горячей среде открывать кран нужно очень аккуратно, чтобы избежать отказа гидравлического клапана.

Важно, чтобы шток вместе с регулирующим устройством или ручкой поворота выходили в сторону свободного к ним доступа. Лучше покупать кран, выполненный из латуни

Он прослужит несколько дольше, чем из других материалов

Лучше покупать кран, выполненный из латуни. Он прослужит несколько дольше, чем из других материалов.

Самый оптимальный вариант – кран с пневмоприводным контролем работы.

Чтобы не допустить ошибок, посоветуйтесь предварительно со специалистом.

Особенности шарового изделия

Для открытия крана шарового необходимо регулятор радиатора отопления повернуть влево, для закрытия – вправо. Не допускается оставлять его в полуоткрытом состоянии, может повредиться уплотнительное кольцо, и произойдет вытекание воды из системы. При возникновении протекания должна произойти замена агрегата.

Шаровой кран. Нажмите на фото для увеличения.

Причиной слабого напора воды может стать засорение затвора. Устранением причины засорения станет установление фильтра жесткой очистки.

Регулирующие шаровые краны рассчитаны для охладительных, отопительных и вентиляционных систем. Данный агрегат – регулятор водного потока, который происходит в системе отопительной и прохладительной.

Шаровые краны очень надежны в эксплуатации, с их помощью происходит защита определенной части тепловой сети, что допускает в момент замены или врезания специального оборудования экономию времени и денег потребителей.

В трубопроводе не должны иметь место воздушные пробки, потому что вся система работы из-за этого может нарушиться. С этой целью используются воздухоотводящие системы, состоящие из винта конической формы.

Они помогают удалять воздушные пробки из приборов отопления. Воздух поступает через отверстие с одного бока регулятора и выходит через такое отверстие с другого бока. При закрытом регуляторе жидкость задерживается и не проходит наружу. Этому способствует шплинт, плотно прилегающий к внутренней стенке, имеющий отверстие с калибровкой. Регулируемые краны можно открывать рукой, отверткой или специальным ключом.

Особенности монтажа и эксплуатации

  • Установка клапана может осуществляться в вертикальном и горизонтальном положении.
  • В первую очередь к системе присоединяется патрубок полусгона (перед его установкой проверяется целостность уплотнительного кольца). Муфтовые ручные клапаны для радиаторов устанавливаются при обязательном использовании фторопластовых уплотнителей. Установка и крепление патрубка возможно с помощью специального сгонного ключа. (Категорически запрещено использование рычажных ключей).
  • Перед разборкой запорно-регулирующего ручного клапана теплоноситель сливается.
  • До начала монтажа и эксплуатации необходимо ознакомиться с правилами использования арматуры, т.к. каждый вид устройств имеет особые технические ограничения и особенности.

В любой современной квартире или частом доме отопительная система играет важную роль. И сегодня есть достаточное количество функциональных устройств и решений, позволяющих сделать ее намного более энергоэффективной и регулируемой. Ведь ни для кого не секрет, что отопление в наших домах далеко не всегда работает так, как нам того хотелось бы.

В этом материале рассмотрим, для чего нужны регулирующие вентили для радиаторов отопления и как они помогут улучшить отопление дома, квартиры.

Итак, вентили для радиаторов (клапаны) – это разновидность трубопроводной запорно-регулирующей арматуры. И предназначены для регулировки (контроля) расхода теплоносителя в радиаторе в ручном режиме. В зависимости от конструкции выделяют прямые и угловые. Чаще всего производят их из латуни или бронзы. Как правило, вентили отличаются невысокой ценой, герметичностью и нередко стильным дизайном.

В отличие от обычных шаровых кранов (запорный тип), вентиль регулирующий ручной для радиаторов позволяет более плавно изменять количество теплоносителя, т.е. жидкости, в батареи. А значит, в любой момент можно отрегулировать температуру в помещении по своему желанию. Например, если в комнате и так тепло, то отопление явно избыточно, тогда с помощью вентиля можно снизить теплоотдачу радиатора. Но стоит помнить, что вентиль угловой для радиатора может только снизить теплоотдачу батареи!

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

  1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
  2. Затем необходимо отрегулировать давление в батареях.
  3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
  4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
  5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.

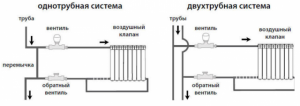

  6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

  • ручные;
  • механические;
  • электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

  • программирование устройства температурных режимов на каждый день недели;
  • «Boost» включает быстрый нагрев батареи;
  • «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
  • «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
  • «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

  • краны с термоголовками прямые и угловые;
  • беспроводные;
  • с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

  • возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
  • программирование по каждому дню недели или на более долгий срок;
  • наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.
