Отопительно-варочные печи своими руками: виды, советы по выбору, пошаговая инструкция по установке

Выбор печи – экономия, теплоотдача, простота и дизайн

Определяясь с конструкцией печи, учитывают ее способность удовлетворять определенные требования. Важную роль играет экономичность, когда малый расход топлива обеспечивает приемлемую температуру в помещении. Мало кто хочет топить печку даже дважды в сутки, поэтому предпочтение отдается конструкциям, которые равномерно отдают тепло на протяжении 24 часов. К таким относятся печи, хорошо прогревающиеся в нижней части.

Максимальная температура поверхности не должна превышать 95°, иначе будет чувствоваться запах гари. Простота конструкции, соответствие противопожарным требованиям также играют немаловажную роль. И, наконец, дизайн печи должен соответствовать общему эстетическому виду помещения.

Выбор печи

Но самое важное требование, предъявляемое к любой печи – возможность прогревать все помещения. Для этого определяют теплопотери, исходя из объема, размера окон и дверей, особенностей материала, из которого построен дом

Расчеты показывают, что каждый м3 помещения с кирпичными стенами при средней зимней температуре -25° теряет 60 ккал/ч. Один квадратный метр печи способен отдать 500 ккал/ч.

При расчетах сначала определяем теплопотери дома. Предположим, у вас обычная кирпичная дача 7×9 с высотой потолков 2,5 м. Всего 4 отдельных комнаты, которые планируется обогревать одной печью, установленной посреди помещения. Сначала определяем кубатуру: 7×9×2,5=157,5. Умножаем на теплопотери одного куб. метра: 157,5×60=9450. Значит, необходима печь с теплоотдачей 1000 ккал/ч, некоторый запас всегда нужно делать. Более простой расчет исходит из того, что один квадратный метр площади пола, которую занимает печка, обогревает 30–35 м2 помещения.

Выбор модели печи

При наличии достаточного количества теоретического и практического материала по узкой теме в области строительства, мало кто упустит возможность сэкономить определенное количество средств и выполнить работы самостоятельно, ведь построенная варочная печь из кирпича своими руками исключает оплату работы мастера.

Несомненно, передовой опыт от профессиональных мастеров значительно облегчает задачи самостоятельного строительства. Все параметры, чертежи, схемы различных моделей собраны в единый документ, называющийся проектом. Начинающему мастеру остается только выбрать наиболее подходящие для своих задач проекты и воспользоваться готовыми типовыми расчетами. Но даже выбор готовой модели должен производиться на основании некоторых критериев, а не спонтанно, как думают многие, кто не сталкивался ни разу с таким вопросом, как отопительные печи.

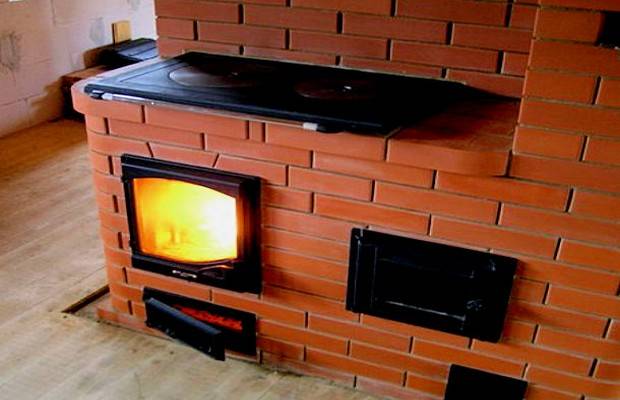

Готовая к запуску печка

Несмотря на то, что технические расчеты в большей степени относятся к топке и дымоходу, необходимо оценить габариты самой печи и размеры комнаты, в которой она планируется устанавливаться. Нелепо будут выглядеть громоздкие кирпичные печи для дома с варочной плитой в небольшой комнате. Да и процесс отопления эффективнее от этого не станет, ведь для того, чтобы нагреть большую конструкцию, ее придется дольше протапливать. Соотношение размеров можно найти в Рунете вместе с проектом.

Место локализации печи будет влиять на выбор модели. Печи с плитой должны быть ориентированы так, чтобы узлы, служащие для приготовления пищи, выходили на кухню, а задняя и боковые стенки обогревали смежные комнаты. Но это всего лишь практический совет и хозяин вправе сам выбрать, где сложить печь.

Представленная в проекте порядовая схема кладки позволит возвести один из трех вариантов печей: Т-образную, квадратную или прямоугольную. Т-образное устройство устанавливается в центре помещения, частично производя его зонирование. Оно эффективно осуществляет отопление сразу нескольких комнат. Такой принцип реализовывался в крестьянских избах. Сначала строилась печь для дома, а затем возводился сам сруб.

Т-образный вариант исполнения

Остальные два вида могут служить островными или пристенными моделями.

Готовая к эксплуатации печка

Компактная печь не занимает много места, являясь при этом эффективным источником тепла. Такая модель разработана специально для дачи и небольших загородных домиков. Она позволяет прогревать помещение, приспосабливая его для длительного проживания в зимнее время.

Обустройство печи

Для кладки печи “шведка” с камином потребуются: кирпич красный, дверка топочная, дверка поддувальная, дверка чистки, плита чугунная, колосниковая решетка, духовой шкаф, задвижка, металлические уголки и пластины.

Порядовка печей отопительно-варочных – процесс, состоящий из нескольких этапов. У каждого из них имеются и особенности, и рабочие характеристики, не зная которых, нельзя получить хорошее качество при небольших затратах.

Для примера можно рассмотреть процесс создания печи «шведка» по записанной высококвалифицированными мастерами порядовке. Чтобы кирпичная кладка была выполнена качественно, недостаточно, конечно же, одной порядовки – понадобятся еще и стройматериалы, а также инструменты:

  • печной молоток;
  • мастерок;
  • правило;
  • отвес;
  • лопата для перемешивания раствора;
  • ведра для замешивания раствора;
  • угольник;
  • складной м;
  • мочальная кисть.

Отопительноварочные печи типа «шведка» выполняются с поддувалом – это надо учесть при обустройстве

Обратите серьезное внимание на первый ряд кирпичей – его укладывают, пользуясь угольником. За всеми параметрами этого ряда необходимо очень внимательно следить – это от него будет зависеть надежность и эффективность устройства для отопления

При кладке печи очень важно точно следовать чертежам порядовок, чтобы соблюдалась перевязка швов

согласно инструкции-порядовке, следующим этапом после обустройства первого из печных рядов надо поставить дверцу поддувала и перейти к укладке второго ряда;
с третьего ряда отопительная печь должна выкладываться с полным следованием указаниям порядовки. Стесывая кирпич с обеих сторон, получаем конфигурацию поддувала

Важно следить при этом, чтобы кирпичный ряд по своей высоте соответствовал высоте дверцы;
четвертый ряд кирпичной кладки надо начинать с левой стороны. Сперва монтируется дверца для чистки золы, отсутствие которой сделает невозможным нормальную работу оборудования

При выполнении кладки должна перекрываться дверка поддувала. Над зольником с помощью особенной кладки кирпича выполняется квадратное отверстие;
укладка пятого ряда отопительно-варочной печи – для зольника выполняется сужение отверстия. Сам ряд выкладывается аналогично предыдущему;
шестой ряд. Здесь порядовкой предполагается применение специального кирпича, огнеупорного. Этот тип материала на любой из схем, которые составляли мастера-профессионалы, обозначен штриховкой, благодаря чему и кладка значительно упрощается, и возможные проблемы практически исключены.

Упрощенный вариант порядовки печи “шведка” используют в основном кустарные умельцы.

Кирпич перед колосниковой решеткой скалывается – эта операция значительно повышает и эффективность, и при дальнейшей эксплуатации печи качество укладывания топлива на решетку. Сама решетка в качестве опоры использует пятый ряд кладки печи.

Если по какой-то причине огнеупорный кирпич не получается использовать, можно взять и обычный. Но при этом необходимо учитывать, что качества его будут гораздо более низкими, чем у огнеупорного материала, который отлично переносит воздействие повышенной температуры;

  • между решеткой колосника и кирпичами шестого ряда должен быть обеспечен зазор 10-15 мм. Он заполняется золой или песком, играя роль компенсатора расширения при эксплуатации металлической решетки;
  • получившийся П-образный печной канал перекрывается таким образом, чтобы получилось 3 других. На этом же этапе монтируют и дверцу топочной печи – для нее опорой послужит шестой ряд печной кладки;
  • восьмой и девятый ряды выполняются аналогично седьмому. Девятый ряд по высоте должен располагаться на уровне высоты дверцы топки. Кирпичи, закрывающие перегородку левого канала и топочной камеры, надо стесывать с обеих сторон – это поможет плавному переходу газов из топки в канал;
  • из огнеупорного кирпича выполняется также и десятый ряд. Его особенность – расположение строго вертикально, для чего необходимо осуществлять контроль с помощью строительного уровня;
  • дверца топки перекрывается, в последнем ряду должны остаться два канала с квадратным сечением.

С десятого ряда порядовка отопительно-варочной печи и отопительных устройств других типов практически не будут отличаться.

Последующие этапы работ, которые не менее необходимы, – устройство заслонки для варочной поверхности, осуществление перекрытия для дверцы камеры, монтаж дверцы. Оборудуются дымоход, вентиляционная камера – благодаря этому, печь можно эксплуатировать не только безопасно, но и с хорошим эффектом.

Порядовка печи-шведки

Печь станет хорошим элементом декора в вашем доме

Печь-шведка пользуется популярностью у людей, которые предпочитают компактность и эргономичность. Для строительства потребуются следующие материалы:

  • керамический кирпич;
  • раствор для кладки(готовая сухая смесь с добавлением глины);
  • уголки из стали;
  • стальные полосы;
  • кровельное железо или плоский шифер;
  • колосниковые решетки;
  • дверцы для обустройства топки и поддувала;
  • места для прочистки дымохода и специальные задвижки.

Печь “Шведка” подробный разбор порядовки:
Варочная панель в таком варианте печи нагревается не слишком сильно. Но, если использовать ее в летнее время, то тепло быстро вытягивается из помещения благодаря конвекции. Больше всего нагревается плита, которая расположена над топкой.

Для приготовления пищи рекомендуется использовать именно это место. Здесь хорошо прогреваются продукты, можно сварить каши или первые блюда. В зимнее время для обогрева лучше использовать дрова или уголь. В летнее время рекомендуется брать крупные угли или брикеты.

Устройство отопительно варочной печи:

Печь-шведка требует обустройство прочного и надежного фундамента. На нем делают цементно-песчаную стяжку и половой настил. Обязательно укладывают асбестовый лист или минеральный картон. Нужно делать небольшие выступы за пределы конструкции.

После этого укладывают тонкий лист оцинкованного металла или фольгу. Сверху кладут картон или асбест. В порядке очередности выкладывают:

  • кровельный лист железа;
  • войлочный слой, который предварительно вымачивают в растворе глины.

Как делать кирпичную банную печь

Начиная работу по закладке кирпичей для печи, следует ознакомиться с порядовкой. Она зависит и от материала, и от размера печи. При этом обязательно необходимо каждый раз замерять края. Поскольку при любом, даже миниатюрном зазоре, дым будет попадать в помещение. Кирпичи всегда прилегают очень плотно, что зависит не столько от усилий. Сколько от качественно подготовленного раствора.

Толщина шва в каждом ряду кирпичей не должна быть менее 3 мм и более 5 мм.

Порядовка банной печи

Фото 8 Схема порядовки банной печи

  1. Первый ряд, как уже упоминалось ранее, необходимо выкладывать на предварительно подготовленную основу. Для этого фундамент под печью затягивается битумной гидроизоляцией или рубероидом. Все кирпичи из первого ряда смачивайте водой.

  1. Установите отвес с грузиком, как показано на фото

  1. Второй и последующие ряды кирпичей кладете в шахматном порядке.

  1. На 3-м ряду, как правило, монтируют дверцу поддувала и укрепляют ее прочной проволокой.

  1. Чтобы надежно закрепить дверцу, кирпичи вокруг следует подрезать

  1. На 4-м ряду проверяйте ровность стен и будущей печки с помощью отвеса

  1. С этого же ряда начинается укладка зольника и колосника. Перед тем, как устанавливать колосник, сделайте в окружающих кирпичах отверстия, которое будет нивелировать расширение при нагревании.

  1. В 6-м ряду монтируется дверка для поддувала. В 7-м устанавливаются дверка для топки и колосниковая решетка. С 8-го ряда начинается кладка дымохода, что и продолжается до четырнадцатого включительно. На 14-м ряду монтируются уголки, а на передней стороне подготавливается проем под емкость с водой. Обязательно необходимо замазать бак и все дверцы асбестом.

  1. С 15 по 18 ряды стенки выкладываются в половину кирпича и под углом. Так начинается формирование разделительной стены, где каждый последующий кирпич будет закрывать стык в шахматном порядке.

  1. В девятнадцатом ряду монтируется дверца, выводящая пар. Перед укладкой 20-21 рядов на кирпичи выкладываются стальные полосы, чтобы усилить крепление (именно сюда будет установлена емкость с водой). Далее всю емкость зашивают кирпичами, можно даже неполными частями или остатками.

После укладки бани ее рекомендуется оштукатурить и/или зашить камнями на раствор, чтобы, с одной стороны, украсить ее, а с другой – исключить риск возгорания.

Общие рекомендации

Для кладки печи рекомендуется использовать т.н. шамотный кирпич, в состав которого входит огнеупорная глина

Такой кирпич выдерживает даже самый высокие температуры и не лопается при попадании на него воду К тому же, декоративные характеристики вне всяких похвал

Собираясь возводить кирпичные печи для дома, чертежи с порядовками и безопасная эксплуатация – самое важное, на что вы должны обратить внимание. Минимально допустимое расстояние от трубы до деревянной поверхности – 10 см; Зазор между крышей и печной трубой должен быть изолирован листом металла; Площадь перед печкой изолируется аналогичным листом

Разновидности подовых печей

Кухонная печь для приготовления пищи По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые

Газовые и электрические подовые печи внешне ничем не отличаются В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным

Уделяется большое внимание и выбору породы

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

Кирпичная для хлеба

Дровяная уличная

Металлическая

Дымовая труба – как обеспечить безопасность и хорошую тягу

На печи в доме обычно устанавливают насадную трубу, которая состоит из шейки, распушки у потолка, стояка на чердаке, выдры у крыши и оголовка. Распушка предохраняет деревянные изделия потолка и крыши от нагрева и возможного загорания при топке. В этих местах трубу делают утолщенной, постепенно напуская кирпичи. Можно использовать металл для поддержки кирпичных рядов, но они не должны перекрывать внутреннюю часть дымохода.

В месте прохода стояка через крышу делают выдру, которая не даст дождю и снегу проникнуть на чердак сквозь щели. Их закрывают кровельной сталью – воротником, концы которого запускают под выступы выдры. Венчает дымовую трубу оголовок. Его высота определяется местом расположения на крыше. Посредине конька и при удалении от него не более 1,5 м, он должен выступатьнад коньком на 0,5 м. На расстоянии от конька до 3 м верх оголовка ровняют с коньком. При большем удалении следует обеспечить высоту под углом не более 10° по отношению к коньку.

Дымовая труба призвана обеспечить хорошую тягу. Она повышается при увеличении температуры выходящих газов, но так поступать экономически нецелесообразно, поэтому трубу выгоняют на необходимую высоту, которая должна составлять 5–6 м от колосника до верха оголовка. Повышает тягу также оштукатуренная внутренняя поверхность, отсутствие щелей в кирпичной кладке. Чтобы устранить влияние ветра, способного помешать тяге, на оголовок устанавливают дефлектор.

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

  • Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
  • Простая схема кладки – доступно для начинающего печника;
  • Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

Отопительно-варочная печь

Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.

Давайте рассмотрим особенности и достоинства такой кирпичной печи:

  • Большая топка для закладки дров – обеспечивает длительное горение;
  • Наличие внушительного конвектора – эффективный обогрев комнат;
  • Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
  • Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.

Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.

Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.

Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

  • основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

  • глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
  • бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

  • внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
  • линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
  • высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

  1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
  2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
  3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки
