Система отопления в частном доме схема от газового котла

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Принцип работы воздушного отопления

Система отопления, где тепловым носителем являются горячий воздух, отличается практичностью и простотой в эксплуатации. Принцип работы такой системы основан на терморегуляции. Такой способ применяется как для обогрева, так и для кондиционирования. Функцию теплового генератора выполняет различное оборудование — это может быть электрический нагреватель, котел либо печь, работающие на газу, твердом или жидком топливе.

Независимо от того, какое будет установлено оборудование, рабочий алгоритм одинаковый:

  • Тепло, полученное путем сгорания топлива, направляется в теплообменник.
  • Воздушная масса, прогретая до определенной температуры (45-60 градусов), движется по воздуховодам (круглым или прямоугольным). Преимуществом круглых воздуховодов является низкое аэродинамическое сопротивление. Элементы с прямоугольным сечением благодаря современному дизайну гармонично вписываются в интерьер.
  • В помещение теплый воздух поступает через специальные распределители, которые установлены на выходе каждого воздуховода.

Остывший воздух возвращается в теплогенератор для повторного нагрева через решетки, установленные в полу, либо по обратным воздуховодам. В среднем расход воздуха в системе варьирует от 1000 до 3800 куб. метров в час. Рабочее давление — 150 Па.

Естественная циркуляция воздуха

Самым простым вариантом является подача теплоносителя путем первоначального нагрева. Поднимающийся воздух попадает в комнаты по воздуховодам, после чего опускается вниз и возвращается на повторный обогрев. Единственный недостаток естественной циркуляции заключается в наличии большого количества холодных воздушных масс, которые поступают в помещение через окна и двери. В этом случае нарушается циркуляционный процесс и идет сбой в работе всей системы. Для создания оптимального температурного режима и климата параметры основного воздуховодного канала должны быть более 30 метров в длину, а ответвлений – 15 метров.

Принудительная вентиляция

Создать хорошую циркуляцию теплоносителя позволяет вентилятор, который создает необходимое давление в системе отопления. Основным преимуществом принудительной циркуляции является быстрый прогрев помещения. Кроме этого намного легче регулировать температуру в помещениях. При наличии вентилятора создается дополнительный шум, что является единственным недостатком.

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Разводка отопления – важный элемент в системе. Она бывает двух типов:

  • однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
  • двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Способы разводки

Способы разводки отличаются у жидкостных и воздушных систем.

Жидкостные

Основных схем по вариантам перемещения воды две:

  1. с естественной циркуляцией жидкого теплоносителя;
  2. с его принудительной циркуляцией.

Первый вариант используют для одноэтажных домов с контуром не больше тридцати метров. Если протяжённость труб больше, требуется насос для циркуляции.

А также имеется несколько различных схем разводки труб:

  • в одну и две трубы;
  • горизонтальная и вертикальная.

Двухтрубное отопление позволяет выключать в доме часть батарей. Горизонтальная схема даёт возможность выключить отопление на целом этаже.

Фото 3. Схема разводки жидкостной системы с естественной циркуляцией, которая применяется обычно в небольших частных домах.

Воздушные

По способам циркуляции воздушных масс, есть:

  • прямоточная схема;
  • рециркуляционная схема.
  • схема с частичной рециркуляцией.

Рециркуляционная схема, в свою очередь, бывает:

  • с естественным перемещением воздуха;
  • с принудительным движением при наличии приточно-вытяжной вентиляции.

Прямоточная схема использовалась для отопления зданий первоначально, весь горячий воздух выводился из дома, что крайне неэкономно. Рециркуляционная схема, напротив, сохраняла нагретый воздух внутри здания, несколько раз прогоняя его через теплогенератор. Это экономно, но негигиенично, так как воздух не обновляется.

Сегодня чаще всего используется схема с частичной рециркуляцией, когда нагретый воздух курсирует внутри дома, частично обновляясь извне.

Преимущества и недостатки каждого типа систем отопления

Централизованная система отопления

Централизованное отопление представляет собой обогрев дома от ТЭЦ или крупной котельной. Она отапливает еще несколько домов или целый район.

Преимущества централизованного отопления:

  • надежность и простота в использовании – за системой следит коммунальная служба;
  • более низкая цена жилья – подключение к теплосети дешевле сооружения автономной котельной или оборудования для индивидуального использования, но только, если теплосеть проходит возле дома;
  • отсутствие необходимости обслуживать оборудование – его практически нет у потребителя.

Недостатки централизованной системы отопления:

  • отопление по графику – система работает только в отопительный сезон;
  • большие теплопотери – чем дальше от дома расположена котельная, тем они выше.

Даже если система работает по графику, вход и выход от стояка перекрывается вентилями, поэтому в отапливаемый период вы сможете включать отопление только тогда, когда вам это нужно.

Автономное отопление

Автономная система отопления представляет собой технологию обогрева дома от отдельной котельной. Ее устанавливают на крыше здания или сооружают рядом с ним. Застройщики оборудуют дом автономной котельной.

Преимущества автономной системы отопления:

  • экономия – снижаются теплопотери за счет того, что котельная находится прямо в доме или рядом с ним;
  • простота эксплуатации – полностью автоматизированная система практически не требует вмешательства в работу, а ремонтом и обслуживанием занимается компания, с которой ОСМД заключило договор.

Недостатки автономного отопления:

  • зависимость от отопительного сезона – котельную подключают в отапливаемый период;
  • более высокая цена жилья – оборудование дома собственной котельной влияет на увеличение его себестоимости, а соответственно – цены за квадратный метр в новостройке.

Автономное отопление в квартире – оптимальный вариант в плане соотношения стоимости и эффективности. Удобно, если невозможно подключиться к централизованной сети.

Индивидуальное отопление в квартире

В домах высотой до десяти этажей возможна установка индивидуального газового отопления. Каждую из квартир оборудуют отдельным котлом, и жильцы сами регулируют режимы работы системы. Вода для кухни и ванной также подогревается при помощи этого оборудования.

Преимущества индивидуального отопления

  • независимость от отопительного сезона – вы сами включаете и отключаете отопление, когда это нужно;
  • экономия – достигается за счет минимальных теплопотерь и самостоятельного регулирования интенсивности работы системы;
  • бесперебойная подача горячей воды – отсутствуют профилактические работы летом, поэтому вы не столкнетесь с сезонным отключением системы.

Недостатки индивидуальной системы отопления:

  • высокая стоимость оборудования – присутствуют затраты на установку газового котла, но со временем он окупается;
  • дополнительное обслуживание системы – владелец сам следит за исправностью оборудования, ремонтирует и обслуживает его;
  • возможное наличие холодных стен – если соседи не включают отопление, стена с их стороны будет оставаться холодной, и вам придется топить интенсивнее.

Если ваша квартира подключена к автономной или централизованной системе, оборудовать ее индивидуальным котлом получится только в том случае, если это сделают все владельцы. Вопрос решают на собрании ОСМД. Если все жильцы согласны, получают разрешение органов местной власти, и только тогда реконструируют систему.

Чем нужно руководствоваться

На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.

Газовые котлы

Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.

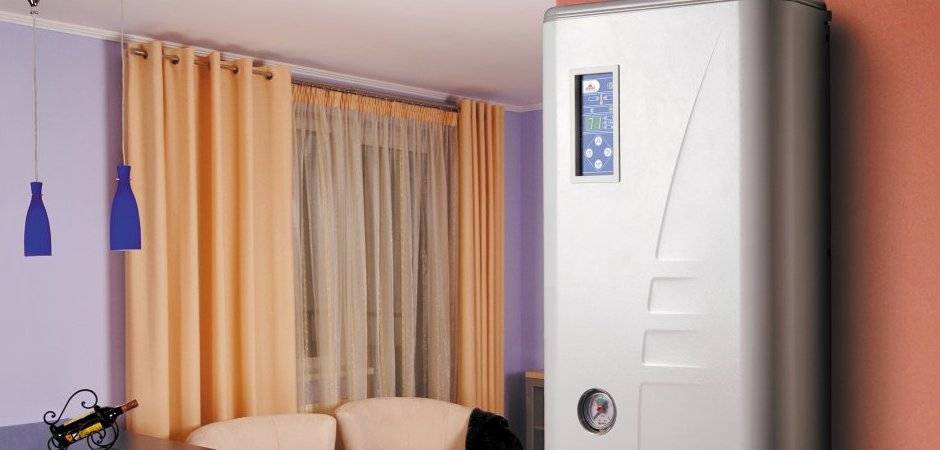

Настенный газовый котел

Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.

Недостаток настенных моделей – это их зависимость от электрической энергии.

Электрические котлы

Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.

Котлы на твердом топливе

Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.

Газогенераторный твердотопливный котел

Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.

Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.

Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.

Жидкотопливные котлы

Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.

Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.

Жидкотопливный котел

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

  1. системы с магистральным природным газом;
  2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

  • однотрубной или последовательной,
  • двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Рекомендуем ознакомиться: Как выбрать дренажную трубу и избежать ошибок при укладке?

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

  • V = e x C / (1 — Po/Pmax) x k,
  • Где e – коэффициент температурного расширения теплоносителя,
  • Po – величина давления в пустом баке,
  • C – суммарный объем теплоносителя в системе,
  • Pmax – максимальное давление в контуре,
  • k – коэффициент заполнения бака.

Стандартная схема водяного отопления

Виды разводок отопительных труб тоже бывают разными. Каждый из этих видов имеет свои особенности.

Схемы подключения:

  1. Однотрубная – в этом случае есть одна труба-батарея, которая соединяет все элементы системы на пути циркуляции воды. При этом жидкость последовательно проходит через каждый отопительный прибор и уходит от последнего к котлу. Монтировать такую систему довольно просто из-за небольшого количества элементов.
  2. Двухтрубная – имеет уже две трубы, установленные параллельно движению жидкости. При таком способе обогрева потери тепла существенно меньше, чем при однотрубной схеме, а тепло равномерно распределяется по всему помещению.
  3. Коллекторная – характеризуется наличием подающего и обратного трубопровода, соединенных между собой распределяющими коллекторами. Позволяет четко контролировать каждый элемент системы.

Безусловно, каждая такая схема имеет свои нюансы и особенности, поэтому выбирать нужно именно ту, которая более приемлема.

Как обеспечить максимальную экономию

Несмотря на то, что отопление газом является самым выгодным вариантом и априори экономит ваши средства, существует масса нюансов, способных значительно снизить расход топлива:

  • Использование оборудования с оптимальными характеристиками. Ведь превышение необходимой мощности вызывает перерасход энергоносителя, а недостаточная мощность заставляет работать теплогенератор на пределе возможностей, что отрицательно сказывается на его долговечности.

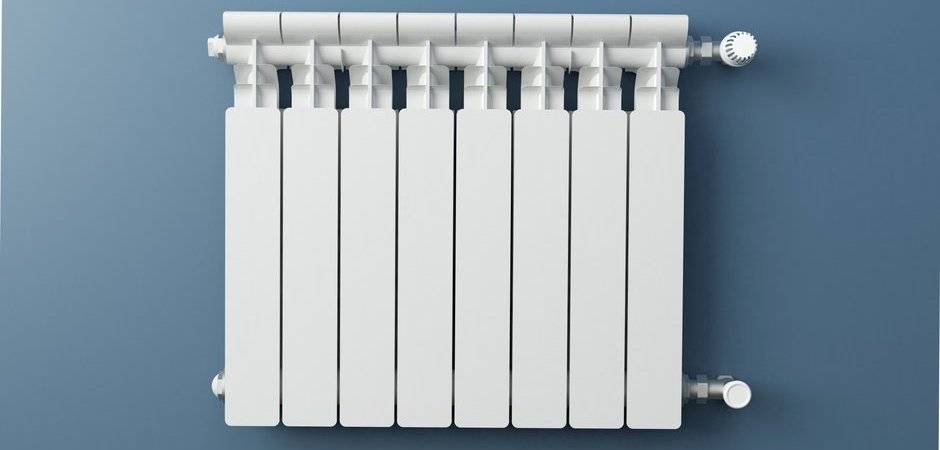

  • Точный расчет необходимого количества ребер радиатора для каждого помещения также влияет на расходы. Если их недостаточно, то для увеличения температуры в помещении повышается степень нагрева теплоносителя, и газ уходит впустую.
  • Установка термостата на каждом радиаторе позволяет регулировать температуру в каждом помещении отдельно. И если в одной из комнат нужна прохлада, можно просто снизить поток жидкости, проходящей через радиатор.
  • Не стоит забывать о теплоизоляции фасада и утеплении (при необходимости) окон на зиму.
  • Декоративные экраны, слишком глубокое расположение радиаторов, даже лишний слой краски на них снижают теплоотдачу — об этом также следует помнить.

Альтернативные способы отопления

Поскольку водяное отопление отличается дороговизной и сложностью, можно выбрать один из доступных видов приборов, работающих на газу. Чтобы сделать правильный выбор, нужно предварительно изучить их техническое описание.

Для обогрева частного дома можно использовать:

  • Конвекторы. К ним подводится только газ, причем допускается подключение бытовых баллонов.
  • Инфракрасные излучатели. Изделия подвешиваются к потолку и работают по принципу солнечного излучения. При ограниченной мощности способны быстро нагреть большую комнату.

При проектировании отопления газом следует учитывать, что этот источник энергии намного дешевле электричества, твердого и жидкого топлива.

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

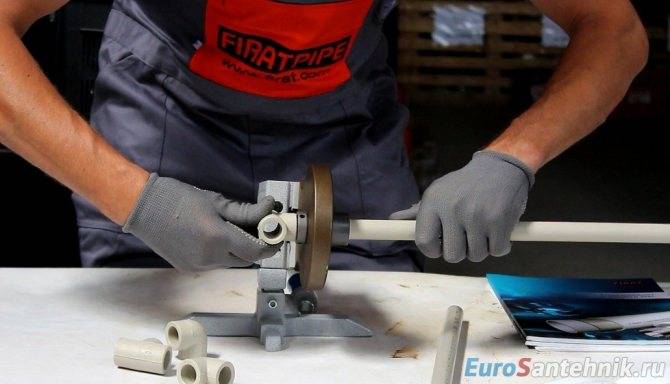

Отопление дома полипропиленовыми трубами

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Водяное

Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.

Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.

Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.

Расход топлива

Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.

Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час.
Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.

Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.

Плюсы и минусы

Основными преимуществами системы водяного отопления являются:

  • оперативный обогрев даже большого помещения;
  • бесшумность работы;
  • обеспечение одинаковой температуры во всех помещениях;
  • экономия топлива;
  • простота в обслуживании и ремонте;
  • повышение эксплуатационных сроков.

Виды отопительных систем

Рассмотрим современные системы отопления частных домов.

Устройство радиаторной системы с жидкостным теплоносителем

  • однотрубная: радиаторы подключены последовательно;
  • двухтрубная: радиаторы подключены параллельно между магистралями подачи и обратки;
  • коллекторная: все радиаторы запитаны от центрального распределителя – коллектора.

«Теплый пол»

За счет применения теплоносителя с низкой температурой теплопотери в сравнении с радиаторной системой сокращаются в 1,4 – 1,7 раза, однако из-за большого гидравлического сопротивления «теплый пол» не может работать без циркуляционного насоса.

Если в электросети часто происходят сбои, подогрев пола лучше устраивать в нежилых помещениях – прихожих, коридорах и пр.

Электрообогрев из-за удобства эксплуатации и высокой эффективности был бы идеальным видом отопления, если бы не дороговизна электроэнергии.

Сравнение устройств

Уходя от параметров энергоэффективности, нужно вспомнить достоинства и недостатки того и другого устройства. Среди плюсов электрического оборудования — такие особенности:

  • Широкий диапазон мощностей (2-60 кВт). Из них можно выбрать модели до 20 кВт, подходящую для индивидуального отопления. Так, миниатюрный Tenko эконом КЕ 6_220 мощностью 6 кВт обогреет среднестатистическую квартиру до 68м². Есть и более мощные варианты на 30 кВт, такие как Vaillant eloBlock 28кВт с площадью обогрева около 200 метров квадратных. Такие агрегаты удовлетворяют потребности промышленных объектов, коммерческих.
  • Экологичность – еще одно достоинство техники — она не производит выбросы продуктов сгорания.
  • Вариативность: электрокотлы отапливают, нагревают воду. Такие устройства просты в эксплуатации, бесшумны, надежны, долговечны.

В качестве минусов нельзя умолчать о:

  • Высоких суммах платежей за энергию.
  • Зависимости от розетки.
  • Необходимости электропроводки.

Если же говорить о газовых аналогах, то и им свойственны свои особенности. Итак, достоинства котлов, работающих от газа:

  • Мощности газового оборудования хватит на обогрев объектов колоссальных размеров. Модель NOVA FLORIDA CATU32MF99 обогреет 1000 м2!
  • Газ в автоматических котлах подается беспрерывно, они отключатся, как только подача топлива прекратитися (что случается нечасто, в отличие от подачи электроэнергии).
  • Простота в эксплуатации. Оборудование рассчитано на долгую эксплуатацию.

Не обошлось и без минусов:

  • Сложная установка, которую сопровождает множество нюансов. Вам придется затронуть техническую сторону вопроса и бюрократическую, оформив соответствующую документацию, разрешения, согласования.
  • Необходимость обустроить дымоход, выводящий отработанные вещества.
  • Необходимость в хорошей вентиляции, отдельном выходе на улицу.
  • Отсутствие выгоды установки таких котлов в помещении до 100 м2.

Подводим итоги сказанного. Наши расчеты окончательно постановили: экономичность электрического котла не вызывает сомнений, хоть с ней соперничает по энергоэффективности газовый аналог с конденсационным механизмом.

Не стоит забывать и о увеличенном КПД электрокотла — он на 25% больше коэффициента относительно дешевого газового устройства, к примеру Ferroli DivaProject. Все это говорит об одном: смело выбирайте электродный котел, если вам надо обогреть обычную квартиру до 100 квадратных метров, и не пожалеете!

Видео по теме: Отопление дома в четыре раза дешевле газового котла

https://youtube.com/watch?v=mXelnJ7oLZI

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
