Паровое отопление в частном доме – схема

Выбираем печи и котлы

В качестве отопительного прибора в существующих СО могут использоваться котлы или стационарные кирпичные печи. Последний вариант практически повсеместно уже заменён котлами, поэтому остановимся именно на них.

Выбор отопительного котла происходит по трем показателям:

1. Назначение. До того, как приступить к выбору конкретной модели отопительного котла, покупатель обязан определиться с его назначением. Существует два варианта его использования: только для нагрева теплоносителя (работает исключительно на обогрев здания). Такая система именуется одноконтурной; параллельно с нагревом теплоносителя обеспечивает горячей водой систему ГВС, подавая горячую воду для санитарных и хозяйственных нужд. Указанную систему именуют двухконтурной;
2. Мощность. Указанная характеристика рассчитывается по специальным формулам или таблицам (точное значение). Определить приблизительно требуемый показатель мощности можно, исходя из того, что на каждые 10 кв. м закладывается 1 кВт;
3. Тип топлива. Определяется с учётом ряда факторов (доступность, стоимость доставки, хранения и эксплуатационные расходы). Все существующие отопительные котлы сегодня делятся по указанному параметру на:
   • Газовые (работают на природном магистральном газе или баллонном сжиженном). Первый вариант считается самым лучшим. Но не всегда существует возможность подключения системы отопления объекта к магистральному газопроводу;
   • Твёрдотопливные (наиболее универсальный и часто применяемый, т.к. может работать на антраците, угле, дровах, пеллетах, строительном мусоре, отходах переработки отдельных видов с/х продукции) и т.п.
   • Работающие на жидком топливе (мазут, дизельное топливо, отработанное масло и т.п.).

Этапы установки системы:

План. В составлении плана присутствует необходимое согласование места установки батарей, котла, впускного клапана. Разрабатывается соответствующий чертеж отопления, заранее согласованный с органами госконтроля, санкционирующими установку отопительной системы;
После составления плана следующим пунктом является подготовка помещения к безопасной установке котельной

На данном этапе проводится заливка фундамента под котел и важные меры по защите помещения, такие как обшивка стен огнестойкими материалами (асбест, например) Данная мера является обязательной, так как возможные непредвиденные ситуации при установке (поломка, пропуск пара) могут привести к повреждениям вашего помещения;
Важно отметить, что котел монтируется внизу радиатора и труб, так как это создаст условия для прохода пара вверх по системе обогрева. И также позволит конденсату сливаться обратно в котел (если вы выбрали замкнутый тип системы парового отопления);
Монтаж радиаторов – либо методом сварки, либо резьбой; Важно! Соблюдайте герметичность при монтаже, избегая пропуска пара под высоким давлением трубы
Существует риск получения ожогов, а потому стоит обратить пристальное внимание на эти параметры.

Монтаж котла и последующее его тестирование

В данном случае необходима помощь соответствующих специалистов, которые проведут полноценный запуск отопительной системы в вашем доме с учетом всех показателей и норм
Данный этап очень важен, так как при его игнорировании возможен риск взрыва системы, пропуска пара из труб, что может привести к травмам, ожогам и повреждениям вашего дома и близких.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Основные достоинства и недостатки

От двухтрубных такие системы отличаются прежде всего тем, что теплоноситель в них циркулирует по кругу, а радиаторы подключены последовательно. Таким образом, оборудование это очень простое – однотрубная система отопления двухэтажного дома. Своими руками ее собрать гораздо проще двухтрубной.

К достоинствам таких систем, помимо этого, можно отнести также:

• Ремонтопригодность.
• Универсальность. Использовать такие системы можно как в мало-, так и в многоэтажных зданиях.

Основным недостатком таких систем является, прежде всего, неравномерный прогрев последовательно подключенных радиаторов. Проходя от одного к другому, теплоноситель постепенно остывает. Из-за этого в ближних к котлу комнатах может быть слишком жарко, а в самых дальних от него – холодно.

О чем стоит знать

Несмотря на высокую отдачу и дешевизну, в промышленном строительстве паровые системы отопления обустраиваются исключительно на предприятиях. Использовать их для обогрева жилых помещений в многоэтажных домах не допускают существующие нормативы.

Связан такой запрет прежде всего с тем, что циркулирующий по трубам пар в системах этого типа разогревается до огромных температур, значительно превышающих 100 °C. Следовательно, и эксплуатация парового отопления в домах может быть опасной. То есть обустраивать подобные коммуникации своими руками владельцы частных жилых зданий могут исключительно на свой страх и риск.

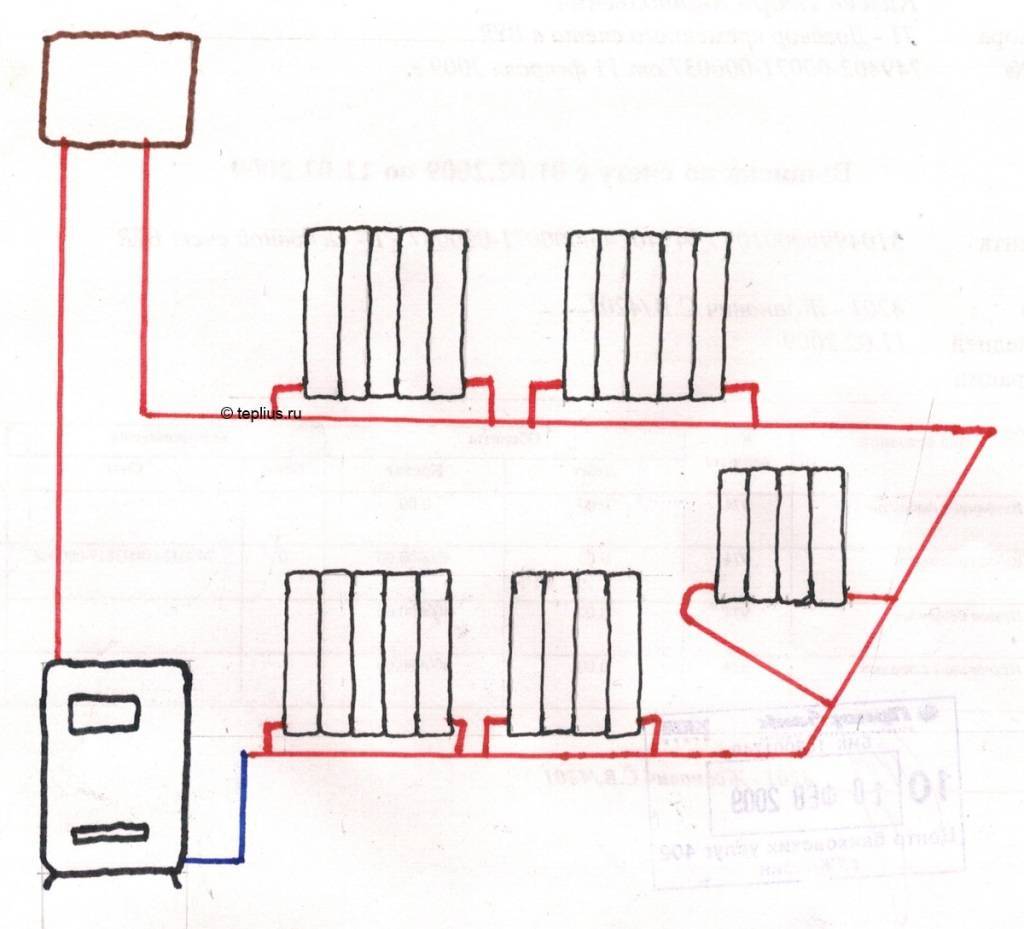

Паровая система отопления частного дома схема своими руками

Паровая система отопления частного дома схема своими руками

Отопление частного дома своими руками иногда организовывают следующим образом: вода, нагреваясь в котле, переходит в газообразную форму, затем попадает в отопительные батареи, где, становясь конденсатом, передает им тепло и, уже в жидкой форме, возвращается в котел. Существует два типа систем отопления паром: открытый и закрытый. В первом используют специальный бак для аккумуляции конденсата, а во втором – выпавший в осадок пар попадает в котел через установленную трубку с улавливателем.

Паровая система отопления частного дома схема своими руками

Отопление в частном доме парового типа на сегодняшний день не актуально, и применяют его лишь на предприятиях, так как котел занимает много места, и к тому же он достаточно сложен и опасен в использовании.

Виды систем парового отопления

Однотрубный тип имеет свои недостатки, ближайшие радиаторы будут нагреваться существенно быстрее и интенсивнее отдавать тепло. Дальние батареи при произведении осмотра заметно меньше нагреваются, это относится к постройкам с большой площадью, в маленьких домах такая проблема замечается намного реже.

Двухтрубный вариант исполнения предполагает возврат конденсата по отдельной магистрали, чем обеспечивает полноценный и равномерный нагрев всех элементов, расположенных на разном расстоянии от оборудования. А также стоит рассмотреть три типа подключения.

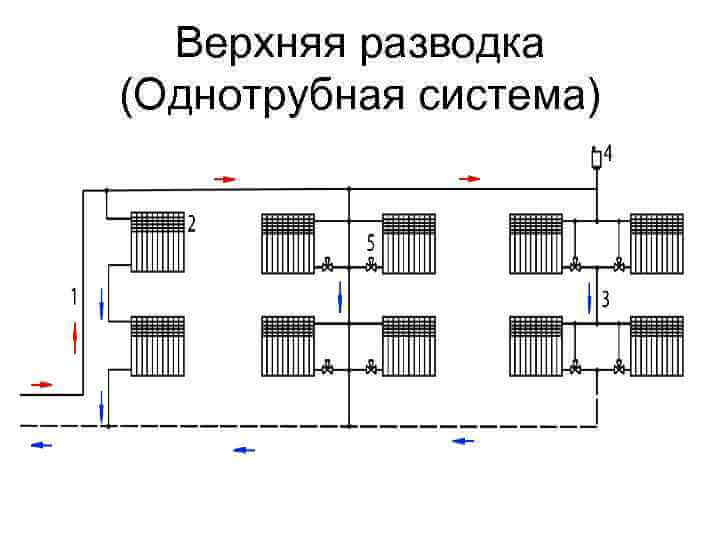

Верхняя разводка

В этом случае трубы прокладывают выше радиаторов, от магистрали в зависимости от расположения приборов опускаются отрезки паропровода. Ниже батарей пускают систему для возврата конденсата, реализовать такую схему подключения достаточно просто. Из-за положительных характеристик подобный вариант стал популярным среди большинства потребителей.

Нижняя разводка

Сразу стоит заметить возможность возникновения гидроударов, конструкция достаточно часто теряет показатели герметичности. Это обусловлено движением пара и конденсата по одной и той же трубе, зачастую ее устанавливают немного большего диаметра, чем обычно. Располагается такая разводка ниже приспособлений для обогрева помещений в доме или на производстве.

Смешанный тип подключения

Чтобы сохранить все преимущества метода, трубы прокладывают сверху и немного выше уровня батарей, при таком расположении можно добиться максимального результата. Но не исключены случаи получения травм, ведь магистраль раскаляется до внушительных температур, просто облокотившись можно обжечься. Легкий доступ к трубам будет максимально опасен, если в доме проживают несовершеннолетние дети, но взрослым также нужно быть внимательными.

Разновидности паровых систем

Обязательным условием создания такой схемы является наличие источников тепла, от которого будет идти развязка труб, в качестве него может выступать котел или печь.

• Одноконтурная. Она проста в обустройстве и требует минимальных финансовых затрат. Применяется только для обогрева помещений, чаще используется для складов и производственных сооружений;
• Двухконтурная. Более сложная система, в которой пар применяется для нагревания радиаторов и горячей воды. Она производительная, поэтому используется чаще всего для жилых домов;
• Коллекторное размещение труб. Они соединены в одну систему при помощи распределительных коллекторов. Контроль над всеми батареями осуществляется из распределительного шкафа.

Также советуем прочесть статью, в которой мы рассмотрели все возможные виды отопления частного дома и выбрали лучшую. Подробности тут.

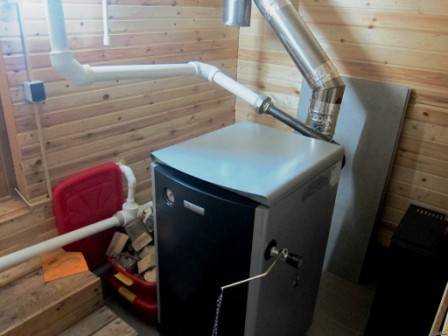

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

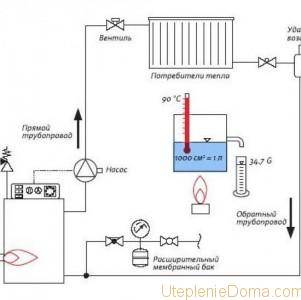

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

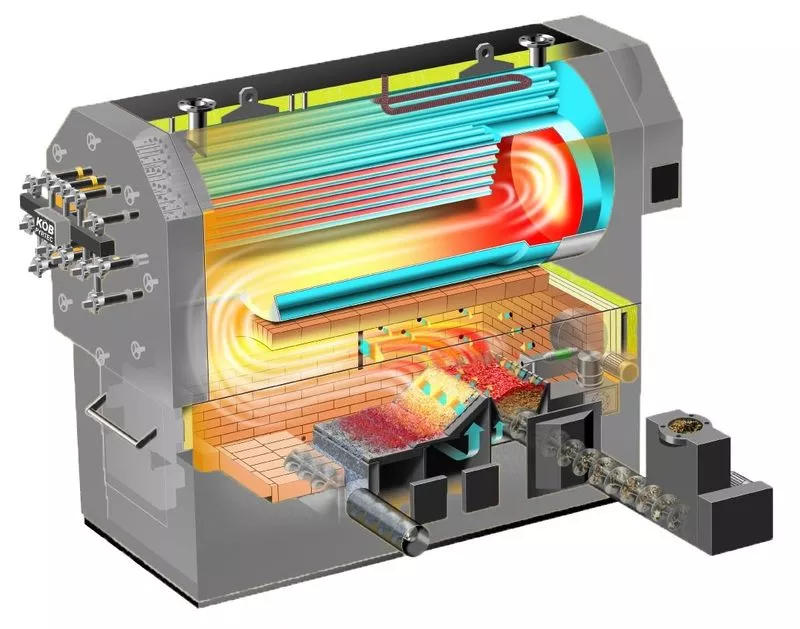

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

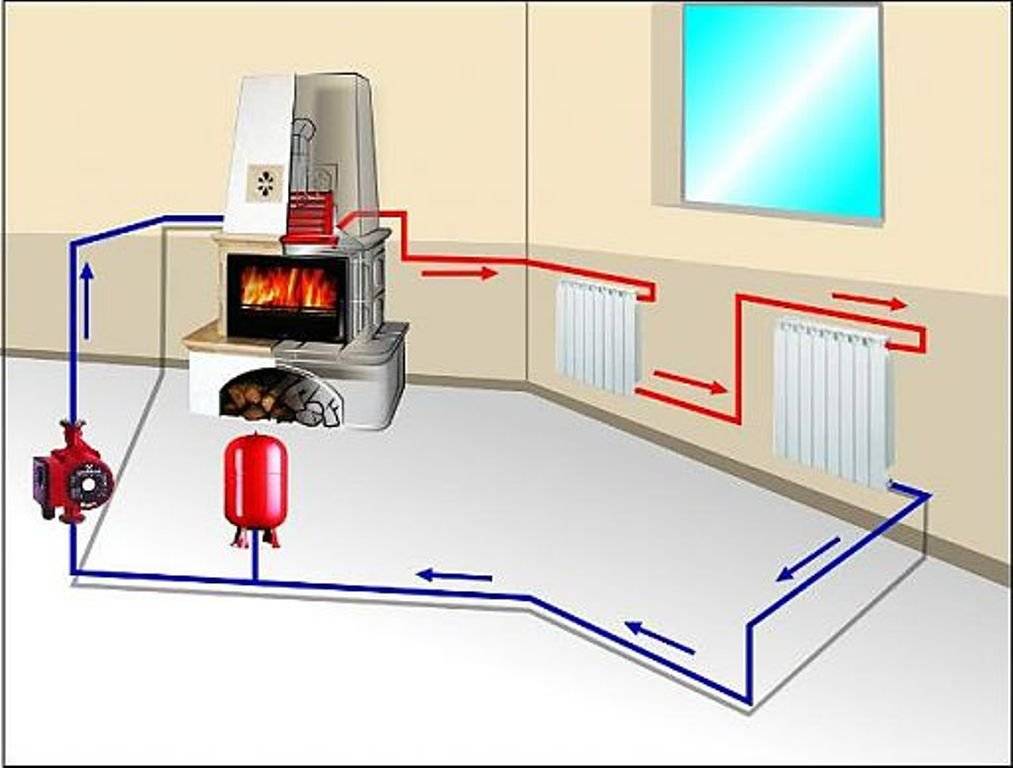

Как сделать паровое отопление от печки?

Если печь кирпичная, то в ней нужно расположить теплообменник, который изготавливается индивидуально для каждой печи. Он представляет собой змеевик, состоящий из труб одинакового диаметра, соединенных сваркой.

1. Установить радиаторы, на каждом из них предусмотреть краны для выпуска воздуха;
2. Подсоединить трубы с уклоном в 3 мм по длине стены;
3. Установить охладительную установку и редукционный клапан в начале схемы, а в конце расположить бак для конденсата, который будет в него стекать;
4. Поставить перед печью насос.

Если по каким-то причинам паровое отопление не устраивает, можете сделать отопление на отработанном масле. Также весьма экономичный метод.

Как сделать паровое отопление безопасным?

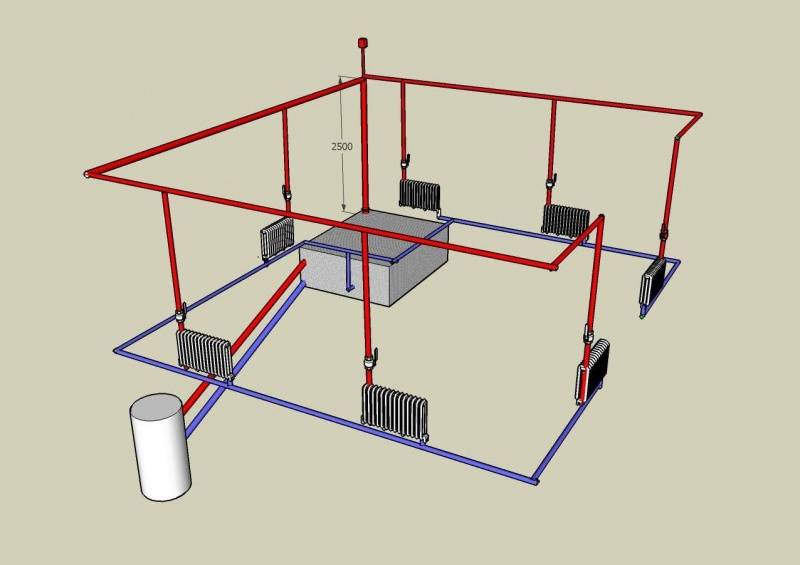

Схема прокладки контура

Как и всякая система отопления, паровое отопление имеет свои преимущества и недостатки. К неоспоримым преимуществам относятся низкая себестоимость монтажа системы и ее эксплуатация при сравнительно высоком КПД. Однако во избежание аварийных ситуаций необходимо еще на стадии проектирования предусмотреть ряд нюансов:

— котельная, где будет установлено отопительное оборудование должна быть расположена либо в отдельном помещении, либо огорожена, для предотвращения случайного соприкосновения с источником высокой температуры;

— расширительный бак должен быть укреплен не менее, чем на три метра выше отопительного котла;

— в случае использования закрытого расширительного бака обязательно установите клапан сброса давления;

— желательно использование фильтров;

— в нижней части трубопроводной системы нужно установить несколько узлов слива;

— используйте качественные комплектующие и соединительные элементы;

— регулярно проводите контроль и профилактическое технологическое обслуживание системы.

Итак, как только вы решите провести паровое отопление, вы непременно захотите узнать плюсы и минусы такой системы обогрева по сравнению с другими. Обозначим основные особенности паровой системы отопления, чтобы вы могли решить какие из них для вас являются приоритетными:

— система отопления с помощью пара достаточно компактна;

— стоимость приборов отопления не высока;

— практически нет теплопотери в теплообменниках системы;

— поверхности труб и радиаторов очень горячие;

— нет возможности плавно регулировать температуру в системе;

— срок эксплуатации труб не очень большой, поскольку горячий пар является агрессивной средой.

Сравнив все плюсы и минусы, просчитав выгоды и последствия, не забудьте проконсультироваться с профессионалами, особенно если впервые приступаете к монтажу отопительной системы. Отнеситесь внимательно ко всем этапам работы и тогда долгое и безаварийное использование отопительной системы вам обеспечено.

Чем паровое отопление отличается от водяного

В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.

Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.

Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru

4 Расчет мощностей

Чтобы понять, как правильно сделать паровое отопление, необходимо правильно рассчитать мощность котла, учитывая площадь помещения, которую он будет отапливать. В этом случае необходимо руководствоваться простым соотношением:

1. 1. Для помещений площадью от 60 до 200 квадратных метров задействуется котел на 25 киловатт.
2. 2. Эффективный обогрев здания на 200−300 кв. м. возможен только с помощью котла на 25−35 кВт.
3. 3. Для помещений площадью от 600 до 1200 кв. м. нужен котел на 60−100 кВт.

При обустройстве котельных установок принято задействовать простую формулу: для каждых 100 кв. м. отапливаемой площади нужно около 10 кВт мощности котла.

При выборе подходящего обогревательного оборудования нужно учитывать тип топлива, на котором оно работает. В настоящее время на рынке доступны твердотопливные котлы, газовые и комбинированные. Также особым спросом пользуются электрические модели, которые актуальны для удаленных регионов с низкими тарифами на электрическую энергию.

Что касается показателей давления, то они определяются самим типом установки. В классических паровых устройствах они должны составлять 6 атмосфер или немного выше. В вакуумно-паровых моделях давление не должно быть ниже атмосферного. В любом случае на самом котле должен находиться манометр, который указывает на текущие показатели.

Конструкция агрегата включает в себя топку, горелку и зольник. Ключевой составляющей является барабан, на котором размещены контрольно-измерительные приборы, трубы, манометр и предохранители. Для обустройства паровых отопительных магистралей можно брать как газотрубные, так и водотрубные котлы. Из-за более высокого теплового потенциала второй вариант считается самым востребованным.

К самодельной конструкции дополнительно приспосабливают специальное устройство — змеевик. Его можно сварить из труб и расположить непосредственно над печкой.

Основные компоненты

Ключевой компонент системы — котел. Основным его предназначением считается преобразование воды в пар. В дальнейшем он переходит в трубопровод.

Котел должен быть достаточно мощным, чтобы потянуть одновременно два этажа

Элементами конструкции здесь считаются:

• система труб;
• коллекторы;
• барабан.

Паровое пространство

Здесь можно ставить дополнительное оборудование. Оно может быть полезно, если требуется сепарация пара. Интенсивный обмен между паром и водой — основа работы котла. Устройства для обогрева делят на водо- и жаротрубные. В последнем случае нагретые газы движутся в каналах труб, обустроенных в емкости с водой.

Водотрубные модификации работают по немного иному принципу. Здесь движется вода по каналам, построенным внутри камеры с газами. Сначала она нагревается, после чего начинает кипеть. Вода перемещается в естественном режиме внутри котла.

В любых разновидностях котлов действует одно и то же правило превращения воды в пар. Сначала жидкость проводят в резервуар, находящийся в верхней зоне устройства. Далее она перетекает в коллектор и поднимается в расположенный наверху барабан, перемещаясь через область нагрева. Внутри трубы формируется пар, идущий наверх. Он может двигаться сквозь сепаратор, где отделяется от жидкости. Дальше он переходит в паропровод.

Отопление можно без труда установить своими руками

В котле можно использовать различные варианты топлива. В соответствии с этими особенностями конструкция может быть видоизменена. Перемены могут касаться и типа работы камеры сгорания. Допустим, колосниковая решетка потребуется для тех случаев, когда задействуется твердое топливо. В то же время понадобятся особые горелки, если топливо газообразное либо жидкое. Смешанные варианты более удобны и практичны.

Радиаторы и система труб

Показатели температуры в паровой системе находятся в пределах +100…+130°С. По сравнению с водяными они намного выше. Вот почему для обустройства систем похожее оборудование применять не рекомендовано. Это касается труб из полипропилена и металлопластика. Предельные рабочие показатели указанных материалов лежат в пределах +90…+100°С, применять их строго запрещено.

Для магистрального трубопровода допустимы 3 разновидности труб. Стальные считаются наиболее дешевыми изделиями. Им удается выдерживать показатель температуры +130°С.

Конденсат, образуемый внутри деталей, приводит к быстрому разрушению материала труб. Нельзя забывать, что сталь неустойчива к коррозии. Агрессивная среда теплоносителя усиливает этот недостаток. Необходимо соединение с помощью сварки, что требует больших временных и трудовых затрат. Лучше брать трубы из оцинкованной стали. Эти изделия противостоят повышенным температурам и предполагают использование резьбового метода для соединения. Такой подход существенно упрощает рабочий процесс. Единственное, что может послужить препятствием для приобретения таких изделий, — их высокая цена.

Как сделать отопление в доме:

Еще одним идеальным вариантом считаются трубы из меди. Материал пластичный, не боится термического воздействия, прочный, не подвержен коррозии. Чтобы соединить медные компоненты, прибегают к пайке. Медный трубопровод долговечный, однако стоит дорого.

Технология работ

Если в доме изначально нет печи, то сначала нужно частично вскрыть полы под место заливки фундамента, заложить основание, застелить его рубероидом.

Первый ряд укладывают на гидроизоляцию. Следующие кладут с соблюдением порядовки, контролируя вертикаль нивелиром или отвесом. На местах установки дверок вставляют огнестойкую проволоку, выполняя обвязку контура дверцы.

Топку выкладывают согласно ранее описанной технологии.

Дымоход делают двухслойным. В качестве основы устанавливают металлическую трубу, снаружи обвязывают теплоизоляцией. Остается выложить вокруг кирпичом, оставляя место под заслонку.

Для безопасности каждый подключенный радиатор снабжают запорной арматурой и кранами под сброс воздуха.

Кран Маевского на радиаторе

В начале отопительной системы устанавливается охладительный редуктор, редукционный клапан, монтируют под небольшим уклоном бак под конденсат. Жидкость из него будет направлена в теплообменник. Перед печью ставят циркуляционный насос.
