Что такое паровое отопление

Схема парового отопления частного дома: обзор возможных вариантов

Типовые схемы парового отопления отличаются друг от друга или схемой разводки, или разновидностью генератора, или способом конвекции теплоносителя.

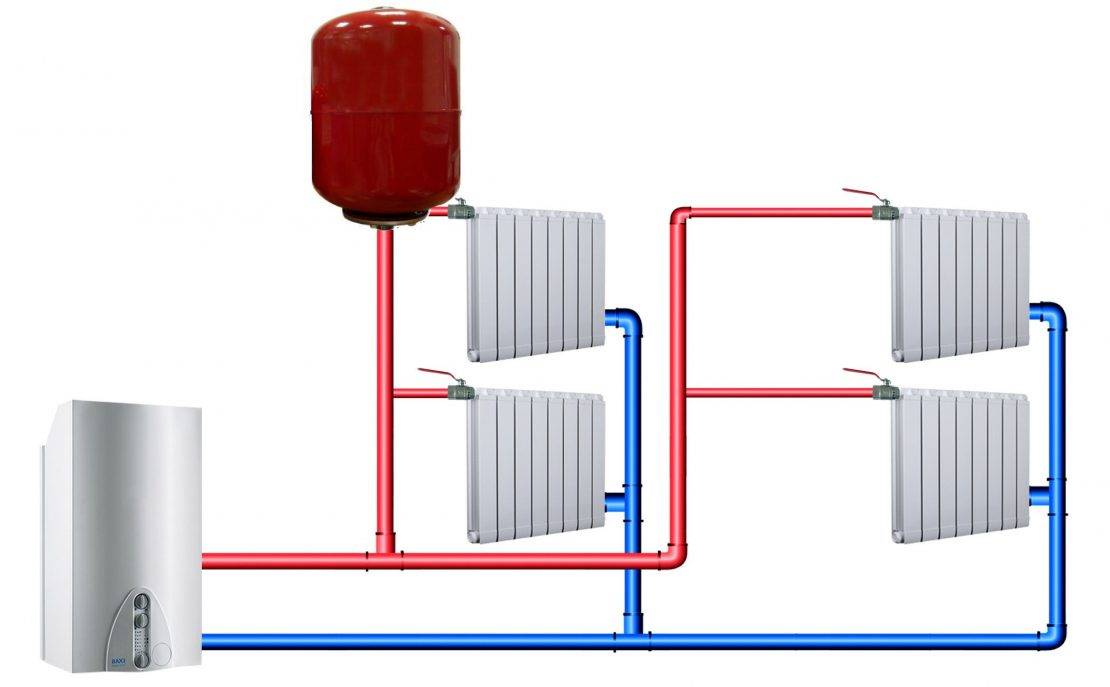

Схема парового отопления частного дома

Причем разводка в паровом отоплении бывает замкнутой или разомкнутой. Кроме того, оба варианта можно смонтировать по однотрубной или двухтрубной схеме.  Впрочем, схема разводки влияет скорее на процесс сборки системы, чем на ее эффективность, поэтому сказать что лучше – сложно. Однако следует отметить, что замкнутую однотрубную разводку может собрать даже начинающий специалист по отопительным системам.

В свою очередь, парогенераторы бывают твердотопливными, газовыми или  электрическими. Причем наибольшую эффективность демонтирует газовый прибор, а самой распространенной разновидностью является именно твердотопливный парогенератор. Электрический генератор слишком энергоемок и не может выдержать длительного периода эксплуатации без периодических ремонтных работ.

По способу конвекции теплоносителя системы подразделяются на самотечные, где циркуляцию обеспечивает разница плотности между водой и паром, и принудительные, где за циркуляцию отвечает особый насос, генерирующий область высокого давления в конденсатопроводе. Причем с большей эффективностью работает именно напорная система, ведь, чем больше давление в разводке, тем выше отдача от радиатора (батареи-конденсатора).

Как видите: несмотря на минимальные конструкционные отличия, схемы парового отопления, все же, отличаются друг от друга. Причем большая часть отличий обеспечивается нюансами процесса разводки конденсатопроводов и паропроводов.

Поэтому далее по тексту мы рассмотрим, как провести паровое отопление, используя различные схемы разводки и циркуляции теплоносителя. Ну а оптимальный вариант наши читателя смогут выбрать самостоятельно, оценив сложность процесса монтажа системы.

Система «теплого пола»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

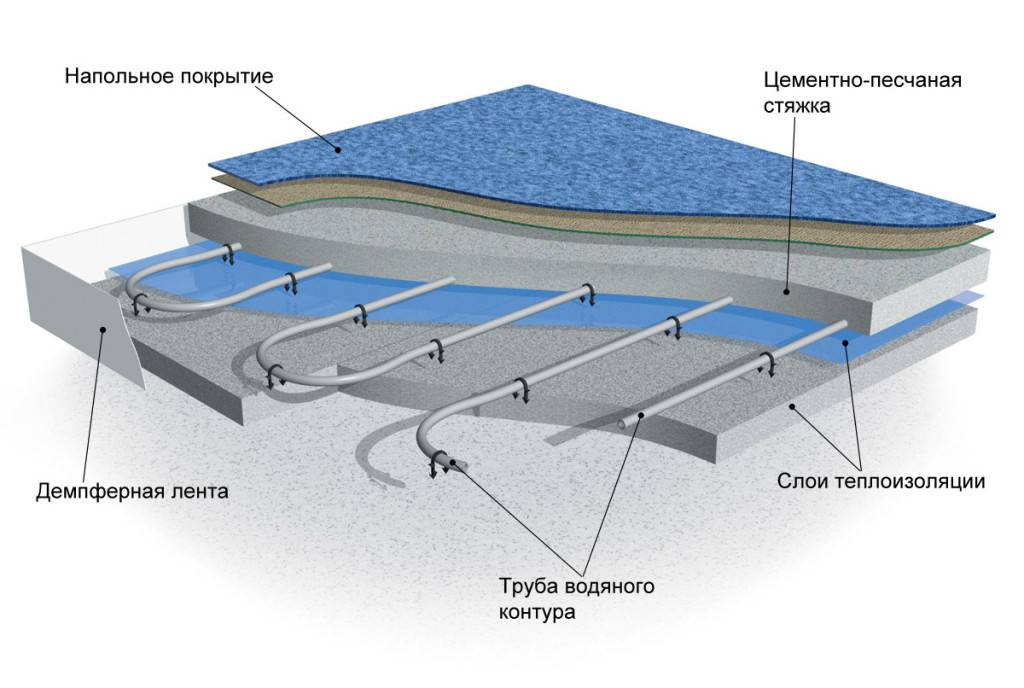

Система «водяной теплый пол»

Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.

Паровое отопление и что это?

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

  1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
  2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
  3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
  4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
  5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
  6. Быстрый прогрев помещений – дополнительное преимущество.
  7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
  8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

  • при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
  • отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
  • при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
  • для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
  • система подвержена коррозии, поэтому срок ее службы небольшой;
  • сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

  1. С высоким давлением свыше 0,07 МПа.
  2. С низким давлением менее 0,07 МПа.
  3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Две схемы установки парового отопления

На сегодняшний день используются одноконтурная и двухконтруная схемы отопления

. Первая предназначена для обеспечения дома только теплом, а вторая – кроме тепла, может выступать в качестве источника горячей воды.

В подобных системах используются специальные батареи парового оборудования и котлы. Их двумя важнейшими характеристиками являются повышенная прочность и способность выдержать высочайшую рабочую температуру, которая может превышать сто градусов Цельсия.

Трубопроводы паровых систем могут быть либо вертикальными, либо горизонтальными, а разводка магистралей выполняется любым из способов: верхним или нижним.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

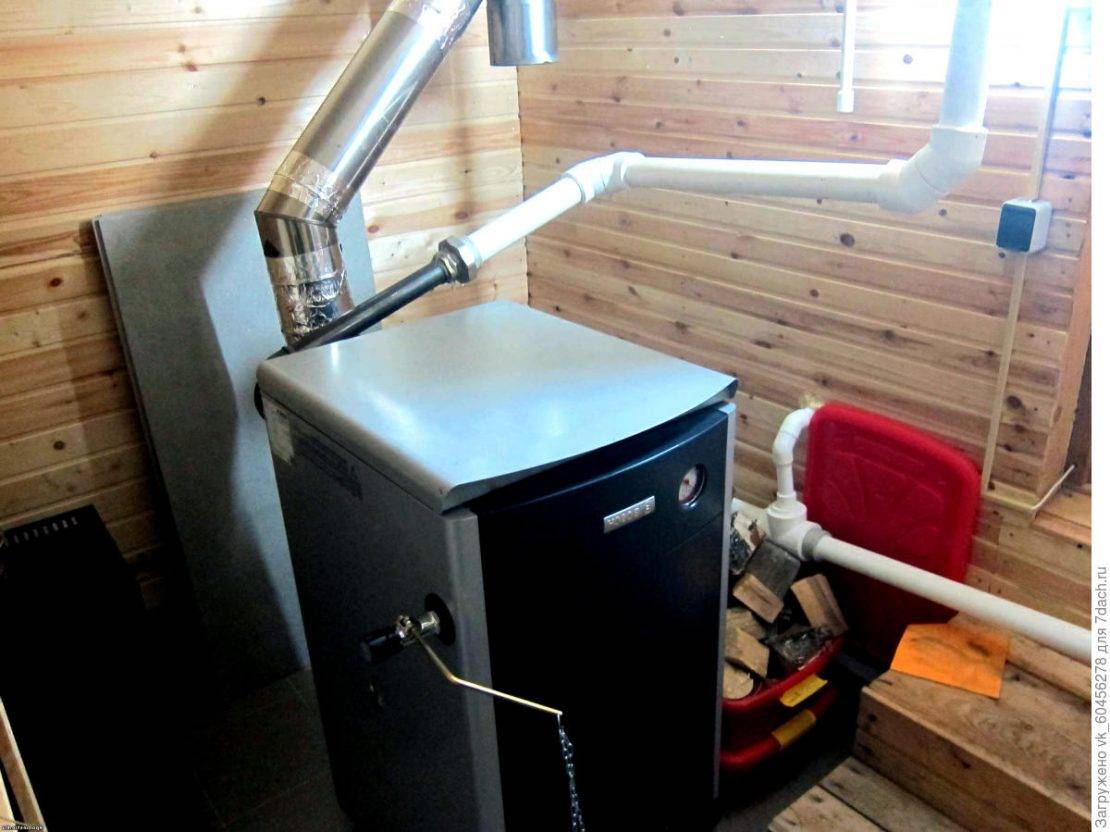

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

  • тип топлива, которое будет использоваться;
  • возможность нагрева воды для бытовых нужд.

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

  • месторасположения котла;
  • площади обогреваемого помещения;
  • условий для установки отопительных приборов;
  • необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы

По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой

  1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

    Медные трубы

  2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

    Стальные трубы

  3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

    Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

  • месторасположение радиаторов;
  • длину трубопровода;
  • места установки распределителей, разветвлений магистрали, переходников и проч.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору

Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

Монтаж отопительного котла

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Что это такое и чем отличается от привычных водяных систем

Большинство считают, что паровое и водяное отопление — это одна и та же система. Это неверно. При паровом отоплении тоже есть радиаторы и трубы, есть котел. Но по трубам движется не вода, а водяной пар. Котел требуется совсем другой. Его задача нагреть воду до состояния пара, а не просто нагреть ее до определенной температуры. Поэтому мощность его на порядок выше, так же как и требования к надежности.

Несколько паровых котлов

Элементы системы

При паровом отоплении по трубопроводу перемещается перегретый водяной пар. Его температура — от 130 °C до 200 °C. Такие температуры налагают особые требования на элементы системы. Во-первых, трубы. Это только металлические трубы — стальные или медные. Причем они должны быть бесшовными, с толстой стенкой.

Упрощенная схема парового отопления

Во-вторых, радиаторы. Подходят только чугунные, регистры или труба с оребрением. Чугунные при таких условиях менее надежные — в нагретом состоянии от контакта с холодной жидкостью они могут лопнуть. Более надежны в этом плане регистры из труб, змеевики или труба с прикрепленными к ней ребрами — отопительный прибор конвекторного типа. Сталь более терпима к попаданию холодной воды на ее разогретую поверхность.

Срок службы и область применения

Но не стоит думать, что стальная система парового отопления будет служить очень долго. В ней циркулирует очень горячий и влажный пар, а это идеальные условия для коррозии стали. Элементы системы быстро выходят и строя. Обычно они лопаются в самых изъеденных ржавчиной местах. При том что внутри под давлением находится пар с температурой выше сотри градусов, опасность очевидна.

Структурная схема котла для парового отопления

Потому паровое отопление признано опасным и запрещено для обогрева общественных мест и многоквартирных домов. Оно еще используется в некоторых частных домах или для обогрева производственных помещений. На производстве оно очень экономно, если пар — производная технологического процесса. В частных домах паровое отопление применяется в основном в домах сезонного проживания — на дачах. Все из-за того, что оно нормально переносит заморозку — воды в системе мало и она не может навредить, а также из-за его экономичности на стадии устройства (по сравнению с водяными системами) и высокой скоростью прогрева помещений.

Недостатки парового отопления и методы их устранения

Несмотря на все свои преимущества, паровое отопление в частном доме имеет и ряд минусов, о которых также необходимо знать:

  • пар, поступающий в радиаторы, приводит к их нагреву вплоть до 100°С и выше. По этой причине они часто становятся причиной травмирования детей и животных;
  • процесс работы системы парового отопления неизбежно сопровождается возникновением сильного шума;
  • присутствуют большие сложности с контролем температуры радиаторов;
  • наличие подобного варианта отопления не позволяет установить водяные теплые полы.

Чтобы уменьшить шум во время эксплуатации системы, достаточно оборудовать батареи антишумовыми кронштейнами, а для парогенератора выделить специальное помещение.

Для третьей проблемы имеется мало эффективных решений. Что касается последнего пункта, то здесь можно рассмотреть альтернативу водяным теплым полам, коей могут стать пленочные инфракрасные конструкции.

Виды парового отопления



Существует несколько систем классификации парового отопления.

В зависимости от возврата конденсата различают:

  • закрытые (замкнутые);
  • открытые (разомкнутые).

В первом случае конденсат возвращается в нагревательный котел автоматически. Для данного типа парового отопления используются трубы большего диаметра для возврата конденсата.

Второй тип парового отопления накапливает конденсат в отдельном резервуаре и с помощью насоса возвращается в котел.

Паровые системы различают в зависимости от силы давления пара. Оно может быть высоким (до 600 кг/м2), низким (до 170 кг/м2) и вакуум-паровым (до 1 кг/м2), все зависит от технических характеристик конкретной паровой системы.

Важную роль на практике играет классификация паровой системы, которая зависит от разводки труб. Бывает однотрубная система и двухтрубная.

При однотрубной пар с котла, и конденсат от пара, который возвращается в котел, проходят по одной трубе. Минус данной системы – дополнительные шумы и звуки.

В двухтрубной системе, есть две трубы замкнутые в едином цикле, по одной пар идет к радиаторам, а другая служит для возврата в котел образовавшегося конденсата.

Важно! В зависимости от выбора одно- или двухтрубной системы зависит возможность регулировки температур. В двухтрубной температура регулируется при помощи вентиля, а в однотрубной изменение температуры возможно лишь при снижении производительности и мощности котла

Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома.

Устанавливаем паровое отопление своими руками

К безусловным плюсам парового отопления относят возможность самостоятельно установить его у себя дома. Работы, связанные с установкой разделяются на несколько этапов.

Первый шаг – составление плана

Проект в этом случае как надежный фундамент для дома. Правильно составленный план схемы отопления – уже половина успеха. Он определят всю дальнейшую работу.

При составлении проекта нужно определиться с типом парового отопления

Очень важно учесть размеры дома, высоту потолков, чтобы точно рассчитать мощность котла для обогрева, а также спланировать расстановку радиаторов

Следующий этап – подбор необходимых деталей для системы парового отопления

Здесь главную роль играет правильный выбор котла. В каждом случае он подбирается персонально, исходя из размеров жилплощади и желаемой мощности.

НО важно учесть вид топлива (дрова, газ, уголь, солярка и т.п.), который будет использоваться для его работы. Необходимо также внимательно выбирать длину, диаметр труб, а также материал, с которых они сделаны

Нельзя покупать пластиковые трубы, потому что они не выдержат воздействие высоких температур и давления. Лучше всего брать медные, стальные или нержавеющие трубы. Для установки отопления необходимы также радиатор, выпускной клапан и насос.

Когда расчеты поведены и куплен необходимый материал, можно приступать к монтажу.

В целях безопасности необходимо защитить стены помещения, в котором будет находиться котел. Для этого их стоит обшить негорючим материалом.

Котел нужно монтировать ниже уровня радиаторов и трубопровода, это позволяет пару двигаться вверх по системе отопления.

Во время установки радиаторов следует соблюдать герметичность. Если пренебречь этим пунктом трубы, находясь высоким давлением, будут пропускать.

Заключительным этапом является тестирование парового отопления

Во время первого запуска лучше подкрепиться помощью профессионалов.

При большом желании паровое отопление дома может сделать абсолютно каждый и не обязательно владеть для этого специальными знаниями.

На строительном форуме вы найдете множество полезной информации, сможете пообщаться с высококвалифицированными мастерами и получить ценные советы.

Котлы для устройства парового отопления

В качестве источника тепловой энергии в таких системах может использоваться дровяная печь или специальный котел для парового отопления. В случае использования печи нужно заранее рассчитать и запроектировать теплообменник. По сути, это змеевик из металлических труб, встраиваемый в конструкцию печи. Для выработки 9 кВт тепловой энергии понадобится теплообменник с поверхностью площадью 1 м². При увеличении площади постройки повышаются габариты теплообменника.

Для устройства парового отопления в частном доме не применяют промышленные паровые котлы на газе. Для этих целей подходят водотрубные модели нагревательного оборудования, потому что они самые эффективные. Но также можно применять дымогарные, жаротрубные и комбинированные модели котлов.

Также для парового обогрева дома можно использовать самодельный котел, работающий на отработанном масле. Однако этот вариант более приемлем для обогрева подсобных помещений, например, гаража. В продаже есть котлы, которые работают на природном газе, жидком или твердом топливе, а также комбинированные агрегаты. Кроме этого, есть электрические модели котлов, которые выгодно использовать в комплексе с двухтарифными счетчиками.

Расчет мощности котла

Перед тем как сделать паровое отопление, рассчитывают мощность котла. Для этого нужно знать отапливаемую площадь.

При выборе мощности нагревательного оборудования с учетом площади отопления придерживаются следующих правил:

  1. Для дома площадью 60-200 м² достаточно котла мощностью 25 кВт.
  2. В постройках площадью 200-300 квадратов применяют котлы на 25-35 кВт.
  3. Для сооружения квадратурой 300-600 м² подойдет котел на 35-60 кВт.
  4. Дома площадью 600-1200 м² обогревают котлом с мощностью 60-100 кВт.

Когда недостатки превращаются в достоинства

Обычное паровое отопление используется на промышленных предприятиях и других аналогичного назначения объектах. Однако есть и другой вариант, когда оно может проявить с достаточной эффективностью свои лучшие свойства. Речь идет об отоплении на даче. Когда на ней не предусмотрено постоянное проживание в холодное время, важным становится быстрый прогрев помещений в момент приезда, а также скорость выполнения консервации системы при отъезде.

Для таких случаев паровое отопление на даче следует признать одним из наиболее подходящих вариантов. Среди его достоинств числится как раз те факторы, которые и играют ведущую роль в рассматриваемой ситуации.

Другим достоинством является возможность обустройства парового отопления в дополнение к уже существующему печному. Если на даче есть обычная печка, то поместив в ее топку теплообменник, вы получите парогенератор, а уж пар можно подавать в радиаторы, расположенные в других помещениях. Таким образом без значительных затрат можно улучшить условия пребывания на даче в холодное время.

При всех его достоинствах паровое отопление – не самый оптимальный вариант обогрева частного дома. Тем более, что действующие санитарно-гигиенические правила предусматривают его использование для нежилых и коммерческих предприятий. Тем не менее, некоторые его достоинства, в первую очередь достаточно низкие затраты на создание, способствуют его применению и в отдельных жилых сооружениях.

Несмотря на комфорт городской квартиры, практически каждый человек мечтает жить в частном собственном доме или хотя бы иметь недвижимость за городом. При этом недвижимость обязательно должна быть комфортабельная и благоустроенная. Для этого к загородному дому обязательно должна быть подведена вода и обустроена канализация. Помимо этого в доме должна быть эффектная и удобная в эксплуатации отопительная система. Следует отметить, что наиболее быстрый и доступный ее вариант — создание парового отопления .

Схема работы системы парового отопления.

Паровое отопление в частном доме бывает двух видов:

  1. Одноконтурное паровое отопление — рассчитывается только на обогрев здания.
  2. Двухконтурное паровое отопление — обогревает не только дом, но и снабжает жильцов теплой водой.

Система парового отопления в частном доме за долгие годы использования вовсе не потеряла своей актуальности.

Причина этого очень проста: надежность и функциональность системы проверены многими пользователями на протяжении нескольких десятков лет.

Провести паровое отопление своими руками можно за небольшой промежуток времени. Ведь эта система понятна и проста, и не требует специальных знаний.

Радиаторные батареи и трубопроводы пара характеризуются повышенной температурой нагрева. В некоторых случаях температура может превышать 1000 градусов по Цельсию. Система трубопровода включает в себя вертикальные и горизонтальные трубы. Обычно используется два вида разводки — верхняя и нижняя. Выбор осуществляется в зависимости от особенностей помещения.

Про котлы

Это сложное устройство, в котором реализуются разные, достаточно сложные технические решения, но не вдаваясь в их особенности, коснемся только отдельных видов, различающихся используемым топливом. Оно может быть самым разным:

  • жидким:
  • твердым;
  • газообразным.

В качестве примера рассмотрим несколько различных типов котлов.

На отработанном масле

Котел работающий на отработанном масле

В таком котле топливом служит отработанное автомобильное масло (отработка). При этом решается сразу несколько различных проблем – утилизируется продукт, являющийся в чистом виде отходом, и обогревается помещение. Паровое отопление на отработанном масле можно рассматривать как один из возможных вариантов обогрева отдельных СТО или гаражей.

Существуют различные конструкции таких котлов, как отечественных, так и импортных, их многообразие позволяет выбрать подходящий под конкретные условия. Работа такого котла осуществляется следующим образом – отработка подается в специальную камеру, где под действием высокой температуры она испаряется. Ее пары попадают в камеру сгорания, куда дополнительно подается воздух, и получившаяся смесь сгорает, нагревая теплоноситель.

На твердом топливе

В качестве топлива в этом случае могут использоваться дрова, торф, уголь, и т.д. Существуют специальные котлы, позволяющие создавать паровое отопление на дровах. Работает оно так же, как обычный вариант, только в этом случае источником пара служит дровяной котел. Такой вариант отопления подходит для отдельно расположенных зданий, для обогрева которых нет возможности использовать другое топливо. Кроме того, можно получить паровое отопление от печки. Такой вариант может использоваться, например, на даче. В этом случае в топочном отделении печи надо установить теплообменник и подключить его к паровому отоплению. И тогда у вас на даче будет паровое печное отопление, как например, показано на рисунке ниже.

Отопление с помощью твердотопливного котла

Независимо от вида топлива, принцип, используемый в этом случае, один и тот же – нагрев воды и ее испарение с последующей подачей пара в систему отопления. А что будет выступать в роли источника пара – специальный котел или печка, по сути, определяется вашими возможностями и желаниями. Отопление с помощью пара – достаточно специфический вид обогрева, основанный на процессах его конденсации и выделении при этом тепла. Его используют чаще всего на промышленных предприятиях, где есть возможность получения пара, и нет нормативных ограничений на применение такого вида обогрева помещений.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
