Строим печь для бани самостоятельно: поэтапное руководство и видеоинструкция

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.

Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Возможные ошибки в процессе изготовления

Если готовая конструкция работает не так, как хотелось бы, скорее всего, в процессе изготовления и монтажа печи была допущена ошибка.

Если происходит быстрое удаление тепла из печи, внутри дымоходной трубы необходимо установить подвижную задвижку.

Большое скопление сажи внутри горизонтальной печи может привести к ее возгоранию. Решить проблему поможет дожигатель в виде двух загнутых в сторону трубы металлических трубочек, установленных на одной из стенок конструкции. В результате снизится количество копоти, а топка будет лучше насыщаться кислородом, в результате чего произойдет полное догорание дров.

Особенности устройства и эксплуатации

Одним из основных атрибутов в русской бане является каменка – емкость с камнями для образования пара. Схема банной печи имеет много вариантов. Один из типовых проектов  содержит топку с зольником, закрытую каменку, бак с водой. Пламя нагревает днище каменки, газы прогревают верхнюю часть, уходят в дымовую трубу, проходящую через бак. Вода нагревается теплом, передающимся от стенок газохода. Кроме зарытой каменки, можно изготовить открытый вариант .

В качестве топлива для русских бань традиционно используются дрова. Металлические печи для бани также следует топить аналогичным образом. Нежелательно использовать твердые породы древесины. Высокая температура пламени может вызвать перегрев металлических поверхностей, изменения структуры металла, ускоренную коррозию. Конструкция изменит свою форму, образуются прогары поверхностей. Такие же последствия могут возникнуть при использовании угля.

Как соорудить металлическую печь для бани своими руками

Каркасом для отопительного устройства послужит металл высокого качества, его использование не требует особых умений и знаний.В готовом виде, печь должна обладать пожаробезопасностью и герметичной конструкцией, во избежании попадания угарного газа в помещение.Чтобы приступить к изготовлению вам понадобятся следующие материалы:

  • Металл, толщиной 6 мм, или дачная бочка;
  • Дверца из чугуна;Фитинги и арматура;
  • Металлическая решетка для камней.

Внизу вы видите главные элементы будущего обогревательного прибора:Печь для бани своими руками создается поэтапно:

  • Первым делом изготавливается поддувало размером 200х60 мм и располагается оно внизу будущей печи. Закрывается поддувало чугунной дверкой;
  • На втором этапе создается камера сгорания. Если вы используете бочку, то данный элемент вырезается посередине. Внизу камеры помещаются колосники, на них укладываются дрова для растопки печи. Сверху устанавливается дымоход, для качественного крепления лучше обварить его металлом.
  • Заключительным этапом служит установка каменки.

Ниже представлены чертежи, которые помогут вам без труда соорудить печь для бани своими руками.

Печь для бани, будь-то она вашим детищем, или вы приобрели ее в магазине, имеет специальные требования к монтажу:

  • Сначала печь нужно протестировать (не помещая в нее камни), это позволит оценить герметичность швов и прочность конструкции;
  • Место монтажа печи для бани подбирается таким образом, чтобы одна конструкция прогрела все помещение парной;

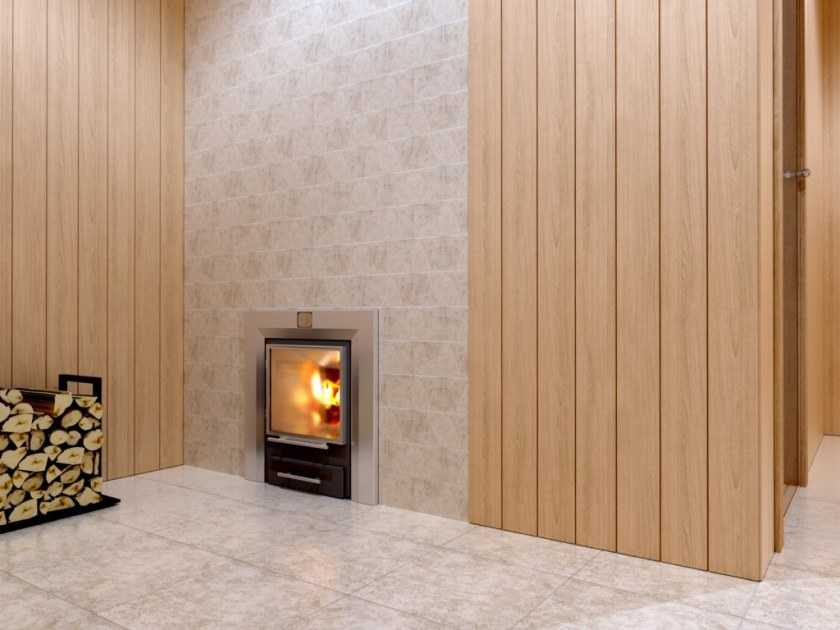

  • Стены за печкой обкладываются специальной плиткой, имеющей устойчивость к жару. Также используются металлические листы;
  • Легковоспламеняющиеся предметы должны быть отдалены на безопасное расстояние;
  • Чтобы не контактировать с горячей печью, он ограждается специальной решеткой;
  • Лежак располагаться в умеренной удаленности от нагревательного устройства;
  • Место, где труба дымохода выходит из парилки на улицу обивается металлическим листом, это не даст стенке обуглиться;
  • Сама печь для бани, созданная своими руками ставится на пластину из металла, это делается чтобы случайно упавшие камни не стали причиной возгорания.

Установка печи – это важный процесс, ошибки при которой приводят к плачевным последствиям.

Достоинства и минусы банной печи из металла

Понять, почему среди владельцев печка из металла для бани пользуется большой популярностью, не так сложно. Достаточно взглянуть на её преимущества:

  • Компактность. Благодаря небольшим габаритам печку из металла можно легко установить своими руками даже в небольшом помещении.
  • Экономия на строительстве массивного фундамента. Учитывая особенности конструкции металлических печей, для них будет достаточно и облегчённого фундамента. В результате удаётся избежать многих трудностей, связанных с установкой печного оборудования.
  • Благодаря своему исполнению печка из металла позволяет поддерживать постоянный процесс горения. А это означает, что температура в парной не изменится в течение всей процедуры.
  • Экономичность исполнения. Для изготовления подобной конструкции можно использовать любые имеющиеся в хозяйстве материалы.

Даже при всех своих достоинствах металлическая печь обладает и определёнными недостатками:

  1. Она неспособна долго держать тепло. Это обусловлено особенностями конструкции печки из металла, которая лишена возможности аккумулировать тепловую энергию. В результате для поддержания в парной стабильно высокой температуры необходимо постоянно поддерживать процесс горения.
  2. Ограниченные возможности по поддержанию необходимой температуры в помещениях большой площади;
  3. Требует проведения противопожарных мероприятий из-за небезопасной конструкции печного оборудования. Поэтому во избежание возгорания конструкция должна иметь дополнительную обшивку корпуса.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

  • вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
  • вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
  • круг приваривают между топкой и поддувалом;
  • изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
  • между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
  • камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
  • поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
  • вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
  • верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
  • к баку приваривают трубочку с резьбой и на нее накручивают кран;
  • бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
  • бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Общая конструкция дровяных печей

Независимо от того, из какого материала сделана банная печь, она чаще всего имеет набор следующих конструктивных элементов:

  • Топливная камера (топка) – часть печи, где горят дрова. Самый лучший вариант – топка сужающаяся книзу. Это дает возможность прогоревшим дровам свободно падать на колосник.
  • Колосник – решетка, чаще всего отлитая из чугуна, на которой лежат угли. Служит для подачи воздуха в топку.
  • Зольник – часть печи, в которой накапливается зола. Самый удобный вариант – выдвижной ящик (его легко чистить).
  • Каменка —  емкость для камней, поддерживающих температуру.  На разогретые камни по давней русской традиции выливают настои трав или просто горячую воду, «поддавая пар». В каменках используют специальные виды камней: перидотит, талькохлорит, диабаз. В элитных моделях используют полудрагоценный жадеит.
  • Дымоход – обязательная часть печи, которая служит для выведения из помещения продуктов сгорания.

Русская баня  — традиция, дошедшая из глубин веков до наших дней. Используя дровяные печи, мы не только отдаем дань традициям, но и в полной мере ощущаем прелесть процедуры, отработанной веками. Возможно газ экономичнее, а электричество удобнее, но аромат березовых поленьев дает дополнительный оздоровительный эффект, поднимает настроение и улучшает самочувствие.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты.

Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Какую печь выбрать для бани: советы специалистов

Если вы решили купить печь для бани в специализированном магазине, то прочитайте рекомендации специалистов и ответьте на следующие вопросы:

Какая печь вам нужна: дровяная или электрическая?Если сравнивать электрические и печи на дровах, то отмечают, что в первом случае, это простота использования и широкий выбор дизайна. Такие устройства требуют затраты энергии, что во многих случаях не приемлемо.Дровяные же печи абсолютно экологичны, быстро растапливаются и не зависят от электроэнергии. Единственным минусом данного обогревательного узла считается постоянная необходимость подбрасывания топлива. Для людей, соблюдающих традиции русской бани – эти недостатки становятся преимуществом.

В каком месте располагается топочная дверь?Имеется два вида расположения дверцы: внутри парилки и снаружи (в комнате отдыха). Преимуществом второго варианта является наличие камина в комнате отдыха и отсутствие необходимости выделения места в парилке для хранения дров.

Будете ли вы нагревать воду или вам нужна печь без бака?Этот вопрос даже не обсуждается – вода нужна всегда. Во-первых, для мытья, а во-вторых, чтобы подбрасывать воду на камни. Осталось только определиться какого объема вам будет достаточно для осуществления полноценных банных процедур.

Сколько камней должно помещаться в печи?От количества камней зависит атмосфера в помещении. Чем больше заложено в печи камней, тем мягче пар.

Какой производитель лучше?Этот вопрос , наверно, один из сложных, потому что в современном мире существует огромное количество разнообразных печей для бань с различными функциями и характеристиками. Чтобы выбрать устройство, отвечающее всем требованиям, надо определиться с функциями, которыми оно должно обладать. Распространенными являются банные печи Harvia и Kastor.

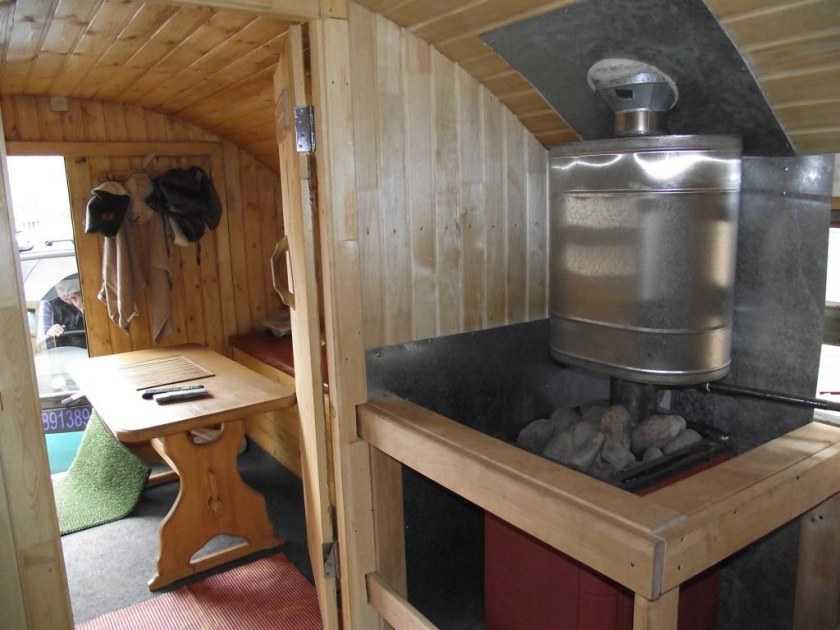

Функционирование печей с баками

Бак расположен на дымоходе, поэтому горячий дым нагревает воду

Существует два принципа работы печей в бане с баком для воды:

  • непосредственный нагрев в ёмкости, которая может быть внешней или вмонтированной в печь — забор кипятка происходит из бака;
  • циркулирование воды между теплообменником и выносным аккумулирующим баком, перемещение жидкости по соединительным трубопроводам происходит самотёком или посредством циркуляционного насоса.

Циркуляционные системы в свою разделяются на два типа: с прямым и косвенным нагревом. В обоих случаях используют энергию горящего топлива. При прямом способе, вода в баке или теплообменнике нагревается непосредственно огнём, от разогретых стенок печи или от дымохода, отводящего горячие продукты горения.

При пользовании необходимо учитывать физические свойства материалов системы и воды:

  • бак заливают до растопки печи, оставляют запас, необходимый для компенсации расширения жидкости;
  • не заливают холодную воду в пустой разогретый бак — металл может лопнуть, а резко выделившийся пар причинить ожоги;
  • для циркуляционного насоса необходимо предусмотреть резервное питание — если при отключении электричества циркуляция прекратится, а теплообменник может взорваться от повышающегося давления.

В случае систем косвенного принципа действия используют перенос тепла за счёт промежуточного теплоносителя:

  • В теплообменнике печи установлена спираль или ёмкость с теплоносителем.
  • Нагреваемый бак и накопитель соединены трубопроводами.
  • Нагретый промежуточный теплоноситель перемещается насосом по контуру, нагреваясь, а затем отдавая тепло.
  • Поверхность спирали в накопителе нагревается от промежуточного теплоносителя, отдавая тепло потребляемой воде.

Косвенные системы сложнее в устройстве, но стабильнее в работе.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Недостатки

Минусы металлических самодельных печей:

  • металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
  • для большого домика одной печи может быть недостаточно для отопления;
  • неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
  • о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
  • печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
  • не очень презентабельный внешний вид.

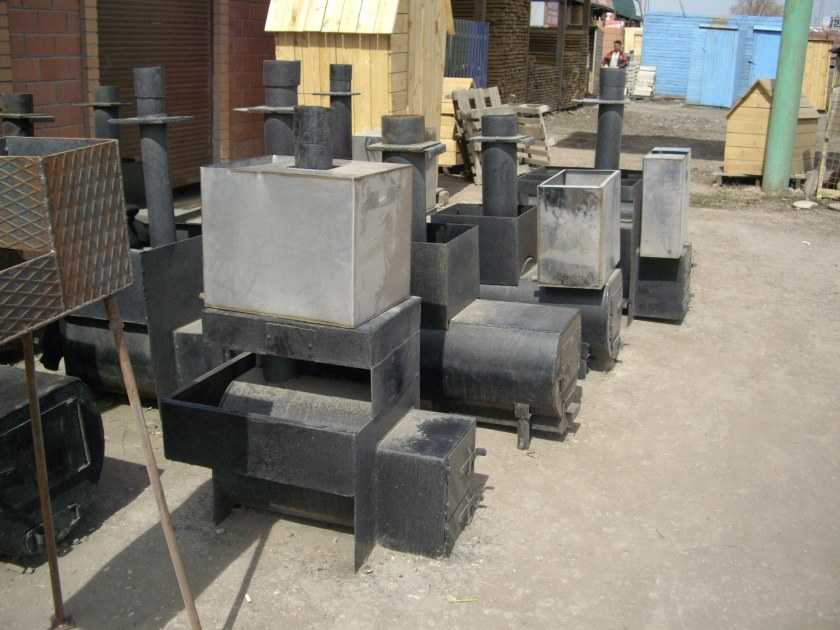

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Как сделать печь правильно?


нужно запастись некоторой фурнитурой

Бачок для воды можно установить отдельно, что существенно уменьшит размеры самой печки. Устанавливать его нужно так, чтобы вода беспрепятственно поступала в трубы душа и саму баню. Для того чтобы получить больше пара в бане, в конструкцию можно вставить трубу, которая поможет, поддавая пару, прогреть нижние слои воздуха в помещении.

Конструкция такой печи довольно проста.

Внизу печи располагается топка, под которой размещается поддувальное отверстие. Чуть выше делается расширение для каменки и выход для дыма. Каменка закрывается дверцей. Следом делается дымоход. Сбоку от всей конструкции устанавливается бачок для воды.

Во всю конструкцию можно внести свои изменения и дополнения. Но только в том случае, если вы являетесь мастером своего дела. В противном случае — рискуете устроить пожар при протапливании печи.

Приступаем к кладке

Фото печей в бане показывают, что из кирпича можно выполнить конструкцию любой конфигурации и размера. Но все же имеются стандартные правила кладки:

  1. Сначала уложите фундамент, на котором и начнётся выкладывание первого ряда кирпича. Дайте ему высохнуть и приступайте к работе.
  2. На фундамент положите асбоцементный лист. И на него можно начинать укладывать первый ряд каменки. При этом кирпичи крепятся между собой не цементным раствором, а составом на основе глины и песка. Удобнее купить его в магазине, потому как нужную глину найти довольно сложно.
  3. Кладку выполняют согласно чертежу. Каждый ряд нужно проверить на ровность при помощи уровня. Швы между кирпичами нужно заполнять тщательно. Каждый кирпичик должен простукиваться при помощи киянки — резинового молоточка.
  4. Если вам требуются небольшие куски кирпича, то его следует распилить при помощи болгарки. Так вы избежите большого количества отходов.
  5. Для каменки используется только огнеупорный кирпич.
  6. Далее переходите к выкладыванию дымохода. Для этого вам потребуется качественный кирпич, но уже не огнестойкий. После установки трубы наверху дымохода обязательно нужно сделать дефлектор и защиту от снега и дождя.
  7. Оставьте всю конструкцию просыхать естественным путём на две недели и можно первый раз протапливать баню.

Как видите, сложностей в данной работе достаточно много. Но при большом желании можно выполнить любую работу своими руками. Хотя, для того чтобы ваша баня радовала вас каждый день и стала настоящим целителем для семьи и гостей, стоит обратиться к мастеру-печнику. Ведь печь — это главное в бане. И чем лучше она будет сделана, тем больше пользы принесёт.
