Обзор печей-каминов с подключением водяного отопления

Виды бытовых печей из чугуна

Существует несколько разновидностей дровяных печек, изготовленных из специальной марки чугуна:

  • простые отопительные (буржуйки);
  • печи – камины;
  • отопительно-варочные;
  • источники тепла длительного горения.

Так выглядят буржуйки из чугуна

Печь — буржуйка чугунная – простейший и самый дешевый вариант дачного отопителя на дровах. Агрегат состоит из двух камер – зольной и топливной, разделенных колосниками. Сзади или сверху корпуса выведен патрубок для подключения дымохода, а подача воздуха осуществляется путем прикрывания дверцы зольника либо с помощью регулируемой заслонки.

К сожалению, чугунные печи — буржуйки нельзя отнести к эффективным средствам обогрева дачи или частного дома. КПД подобных агрегатов не превышает 40%. Это значит, что львиная доля тепла от сжигания дров попросту вылетает в дымоходную трубу.

В плане эффективности недалеко от буржуек ушли и чугунные печи для дома, сделанные в виде каминов. Они скорее выполняют декоративную функцию, нежели реально обогревают комнаты. Отличие от первой группы состоит в схожести с настоящим камином по форме топливника и передней панели, закрытой широким панорамным стеклом.

Варочная печка из чугуна снабжена плитой с конфорками, куда можно поставить посуду для приготовления и разогрева пищи. По конструкции она мало отличается от традиционной буржуйки, только в более продвинутых моделях варочная поверхность защищена от прямого воздействия пламени горизонтальной перегородкой.

Наиболее эффективны для отопления дачи чугунные печи длительного горения. Их конструкция модернизирована различными способами с одной целью – максимально отнять вырабатываемое тепло от дымовых газов и передать его в помещение. За счет этих усовершенствований, которые будут описаны далее, КПД отопителя возрастает до 60%.

Чугунные печи для обогрева дач и частных домов, предлагаемые разными производителями, могут комплектоваться дополнительными элементами, расширяющими их функциональность:

  • водяным контуром, используемым для подключения 1—2 отопительных радиаторов;
  • панорамным стеклом, позволяющим созерцать горение дров и вовремя подкинуть полено – другое;
  • удобной заслонкой для регулирования потока воздуха;
  • духовкой, дополнительным отделением для дров.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

  • Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

  1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

  • Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

  • Российские камины:
    • МЕТА Ангара Аква,
  • Везувий ПК-01,

ЭкоКамин Бавария, Бранденбург Призма, Metafire ВАРТА АКВА.
Итальянские камины:

  • La Nordica Termo Isotta,

EdilKamin Warm CS.
Бельгия: EFEL Harmony III. Немецкие камины:

  • Spartherm,

Shmid.
Сербские камины: MBS Thermo Vesta plus. Швеция: Keddy K 836. Французские камины: Chazelles. Чешские камины:

  • Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Лучшие стальные печи длительного горения на дровах

Корпус из стали позволяет снизить вес оборудования, что упрощает монтаж, транспортировку. Для источника тепла с небольшой массой не требуется усиленное основание. Стальные печи длительного горения для дома отличаются низкой ценой. Листовой металл прост в обработке, это увеличивает разнообразие конструктивных решений. Тепловой прибор быстро прогревается, но и легко остывает.

TMF Огонь-батарея 7

Компания из Сибири выпускает недорогие печи длительного горения для помещений разной площади. Огонь-батарея 7 разработана для отопления зданий до 60 кв.м. Эта модель создана для дачи, небольшого загородного дома. Особенностью является работа на одной загрузки топлива в течение 6-10 часов. Зольный ящик и дверца полностью герметичны, подача воздуха регламентируется с помощью бесступенчатого клапана. Пользователь может регулировать интенсивность горения.

Тяга регулируется шибером, заслонка имеет фиксированные ручки и не закрывается полностью, что обеспечивает высокий уровень безопасности. Выход дымовой трубы универсальный, может располагаться вертикально или горизонтально. Это упрощает подключение к дымоходу. Топливник и зольник имеют простую конструкцию, которая упрощает очистку. Корпус изготовлен из конструкционной стали толщиной 3 мм.

Достоинства:

  • Топливник большого объёма;
  • Дверь с самоочищающимся стеклом;
  • Съёмная защита увеличивает ресурс;
  • Низкая цена;
  • Роботизированное производство.

Недостатки:

Не обнаружены.

Модель комплектуется варочной панелью с конфоркой, которая состоит из чугунных колец разного диаметра. Верхний проём можно использовать для очистки топливника от сажи или для дополнительной загрузки топлива.

Радуга ПО-1

Предназначена для отопления помещений площадью 10-12 кв.м. – гаражей, теплиц, садовых домиков. У модели шестиугольный профиль в разрезе: это обеспечивает дополнительные рёбра жёсткости и эффективность теплоотдачи. Приток воздуха осуществляется через воздухозабор, отсутствие колосников позволяет снизить цену и упрощает конструкцию.

При производстве корпуса используется листовая сталь, толщиной 3 мм. Рёбра жёсткости обеспечивают стабильную геометрию. Размеры топки позволяют использовать дрова длиной до 50 см. Дымоход изнутри защищён от попадания огня в трубу. Небольшие отверстия обеспечивают эффективный дожиг углей. В качестве топлива можно использовать брикеты.

Достоинства:

  • Экономичность;
  • Небольшие размеры;
  • Хорошая теплоотдача;
  • Есть варочная панель.

Недостатки:

Отсутствие поддувала.

Panadero Maja S

Испанская печь камин длительного горения работает на дровах и брикетах. Отопительный прибор предназначен для дома, площадью до 72 кв.м. Корпус покрыт огнестойкой эмалью, внутреннее пространство камеры футеровано вермикулитом. Такая конструкция помогает увеличить жаропрочность, теплоёмкость. Тройная подача воздуха обеспечивает экономичный расход топлива и эффективный дожиг углей.

Дверь оборудовано стеклом большой площади, которое имеет систему самоочистки. Двойное запирание двери обеспечивает безопасность и герметичность камеры. Подключается к дымоходу диаметром 150 мм. Дровяная печь имеет устойчивое основание и предназначена для пристенной установки.

Достоинства:

  • КПД камина достигает 78%;
  • Простое обслуживание;
  • Европейский сертификат качества;
  • Увеличенный ресурс.

Недостатки:

Завышенная цена.

Везувий АОГТ 00

Конвекционная дровяная печь длительного горения для дачи, мастерской, гаража. Имеет небольшие размеры, устанавливается на лёгкой подставке. Оригинальная конструкция агрегата позволяет поднять КПД до 75-80%. У модели две камеры сгорания: в нижней горит топливо, в верхней протекает горение выделяющихся газов. Это позволяет получить максимум тепловой энергии.

По периметру корпуса, изготовленного из котловой стали, привалены радиальные трубы, которые обеспечивают интенсивный теплообмен. Снизу засасывается холодный воздух, который нагревается и подаётся вверх, что помогает ускорить циркуляцию. Помещение быстро прогревается при небольших затратах топлива. На одной дровяной закладке отопительный прибор работает от 8 до 12 часов.

Достоинства:

  • Два регулятора настройки температуры;
  • Качественные сварные швы;
  • Равномерное распределение тепла;
  • Отапливаемая площадь 35-37 кв.м.

Недостатки:

Отсутствует варочная панель.

Лучшие печи для бани

Особенности устройств

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную.

ОБРАТИТЕ ВНИМАНИЕ!
Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера.

В летний период подобное оборудование может использоваться только в целях подогрева воды.

Достоинства и недостатки печи с водяным контуром

Прежде чем установить камин с водяным теплообменником, необходимо ознакомиться с его главными преимуществами и недостатками.

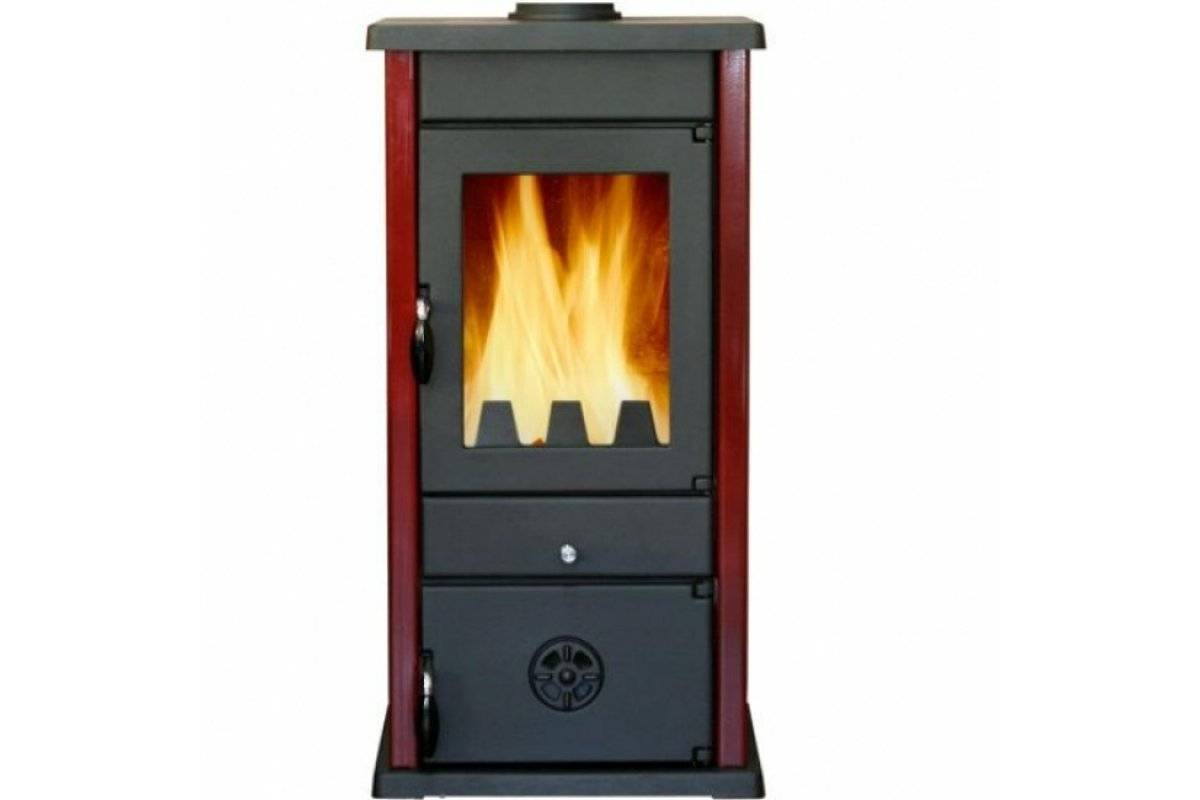

Компактность — одно из основных достоинств таких конструкций

К основным достоинствам такой печной конструкции можно отнести:

  • Экономичность. Некоторые считают, что содержать каминопечи очень дорого. Однако это совершенно не так. Они намного экономнее обычных котлов.
  • Оригинальный дизайн. Такие изделия могут похвастаться приятным и необычным оформлением. Именно поэтому они без проблем впишутся практически в любое помещение.
  • Дешевизна монтажа. Чтобы установить дома печь с водяным теплообменником, не придется тратить большое количество денег.
  • Компактность. Среди особенностей таких печей можно выделить их небольшие габариты. Это позволяет устанавливать их даже в маленькие помещения.
  • Многообразие выбора. Существует огромное количество различных моделей печей, которые отличаются друг от друга как внешним видом, так и техническими характеристиками.

Несмотря на перечисленные выше достоинства, есть у таких печей и несколько минусов. Среди главных недостатков можно выделить следующее:

  • Низкий КПД. Такой котел камин для отопления дома не способен справиться с серьезными морозами. Дело в том, что у него не очень хорошая теплоотдача. Именно поэтому не рекомендуется пользоваться этими печами в регионах с холодными зимами.
  • Плохая автоматизация. Чтобы запустить такой камин, придется самостоятельно разжигать огонь. Есть печки, у которых принцип запуска намного проще.

Также к минусам относят образование сажи и копоти. Чаще всего они появляются в результате горения хвойной древесины.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Дополнительный функционал для комфортного отдыха

Печи камины с водяным контуром длительного горения могут иметь ряд отличительных особенностей и полезных функций, обеспечивающих комфортный отдых:

  • Установки с грилем, позволяют одновременно производить отапливание помещений, любоваться горящим в очаге пламенем (наличие экрана и дверей, изготовленных из прозрачного жаропрочного стекла), готовить вкусную, ароматную пищу;
  • Модели с комбинированным обогревом. Позволяют производить ещё более быстрое отапливание, имеют достаточно высокий КПД. Тепло вырабатывается как посредством водяного контура, так и дымоходной трубы (воздушный нагрев).

Наличие барбекю и варочной поверхности позволяет готовить

Наличие барбекю и варочной поверхности позволяет готовить ароматную и вкусную пищу, осуществлять подогрев воды

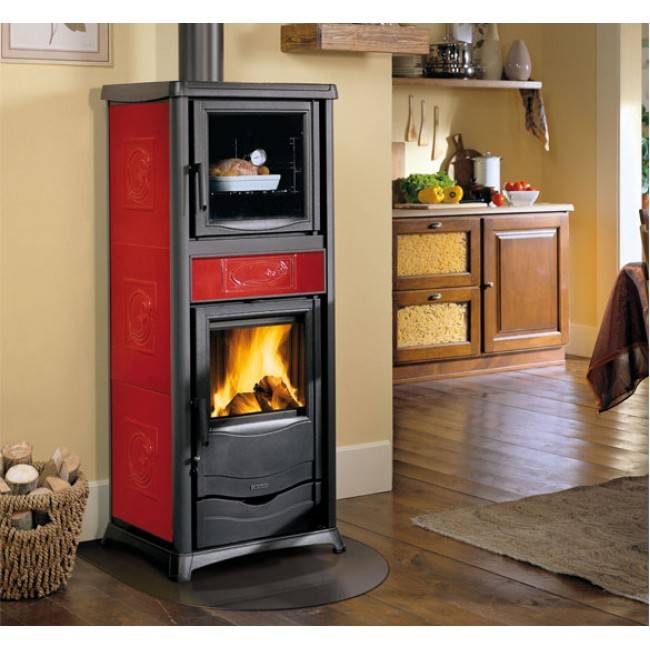

Многофункциональная модель с двумя топками

Многофункциональная модель с двумя топками, зольниками и варочной поверхностью

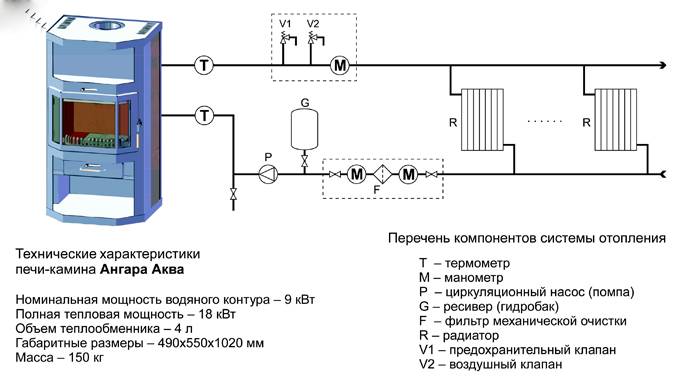

Простое подключение печи с водяным контуром

Простое подключение печи с водяным контуром

Особенности работы печного отопления

Традиционный камин или печка на дровах прогревает пространство за счет теплового обмена конвекционным или радиационным способом.


Важные элементы для установки оборудование и входы и выходы

Стеновые поверхности выделяют энергию и раздают ее предметам в помещении. Холодный воздух вытесняется нагретым. Печь с камином – это стальная или чугунная камера. В схеме устройства есть теплообменник, в котором перемещается порядка пары десятков литров теплоносителя. От теплообменника отводятся трубы, поставляющие воду в радиаторы.

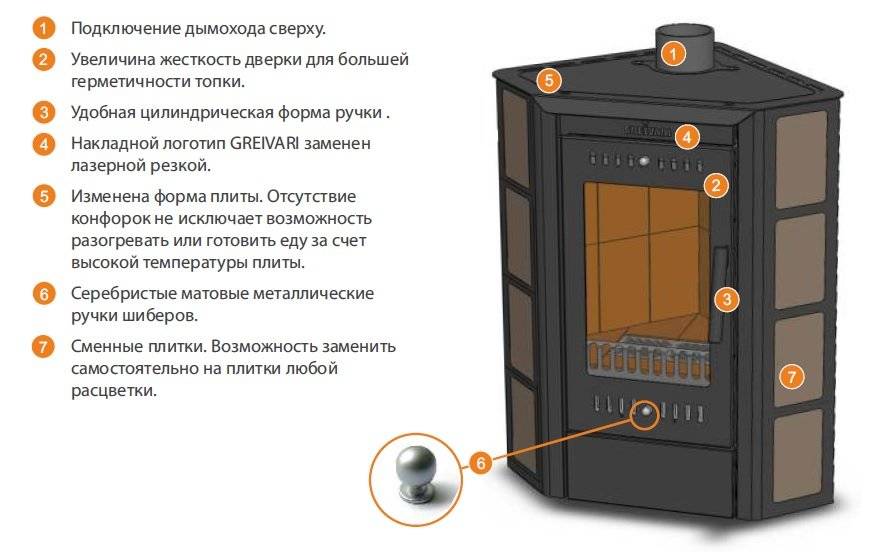

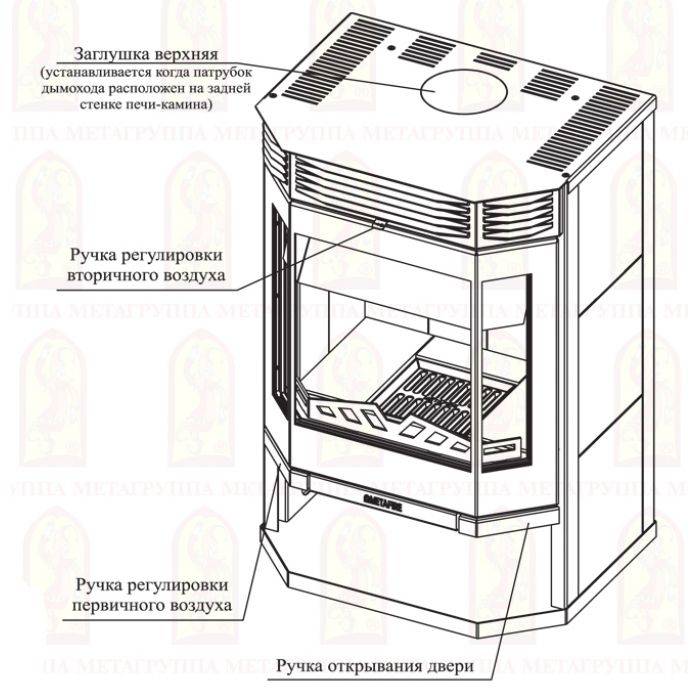

На схеме показаны основные составляющие на примере определенной модели

Критерии выбора печи

Производители предлагают разнообразный выбор моделей в диапазоне габаритов, формы, дополнительных опций.

На что необходимо обратить внимание в первую очередь:

  • Мощность. На приборе обычно указываются две характеристики мощности — общая и теплообменника. При расчетах следует исходить из того, что для отопления 10 кв. м требуется 1 кВт.
  • Продуктивность теплоносителя. Производительность определяется по объему, который суммируется из протяженности змеевика в конструкции прибора, центральной системы отопления и объема батарей. К полученному результату добавляется 10%.
  • Материал конструкции. Классически это сталь или чугун, которые отличаются прочностью, жаростойкостью, долговечностью.
  • Диаметр дымохода.
  • Дополнительный функционал. Он зависит от предпочтений покупателей и влияет на конечную цену модели.

Условия выбора мощности камина

Главная характеристика камина с водяным контуром, определяющая его мощность – это объем топочного пространства. Следовательно, чем больше топлива помещается в топочной камере, тем больше печь выделяет тепла, соответственно, можно обогреть больший объем.

Паспорт любого камина имеет данные по номинальной, минимальной и максимальной мощности

Выбирая камин, следует обращать внимание на показатели номинальной мощности, определяемой экспериментально на протяжении некоторого времени использования печи. Например, для помещения, площадь которого 10 кв.м

и высота 2,5 метров, для обогрева объема 25 куб.м. потребуется мощность в 1 кВт.

Эксплуатация камина на максимальной мощности на протяжении длительного времени не рекомендуется, так как значительно снижается рабочий ресурс. Поэтому при выборе мощность печи должна быть на 15 процентов выше расчетной мощности. В случае, когда печь устанавливается в новый дом, необходимо правильно распределить отопительную систему по комнатам для равномерного обеспечения теплом.

Однако, мощность водяного камина выбирается уже после того, как принято окончательное решение по установке именно этой системы отопления. Решение должно основываться на следующие факторы:

  • Необходимость отопления большого дома;
  • Ограниченная электрическая мощность;
  • Постоянная эксплуатация дома;
  • Постоянное присутствие человека для обслуживания камина.

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

  • источник тепла;
  • сеть труб с арматурой и дополнительным оборудованием;
  • отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

  • циркуляционный насос;
  • гидрострелка;
  • расширительный бак;
  • распределительный коллектор;
  • буферная емкость;
  • средства и приборы, необходимые для автоматизации;
  • бойлер косвенного нагрева.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

Подключение к системе отопления

Выбирая место расположения обогревательного прибора, учитывайте, что этому помещению будет доставаться весь жар, здесь можно будет любоваться пламенем, но здесь же и придётся топить, а значит, неизбежен древесный мусор, зольная пыль и т. д. Подходить к камину должно быть удобно.

Несгораемое основание и стены вокруг печи – обязательное условие. Многие используют керамику, но можно делать и кирпичный кожух, и металлические листы. Советуется все отделочные работы закончить, до установки печи.

Прежде чем подключать печь, система отопления должна быть полностью закончена: радиаторы, трубы, группа безопасности, расширитель и т. д. Всё должно быть на местах.

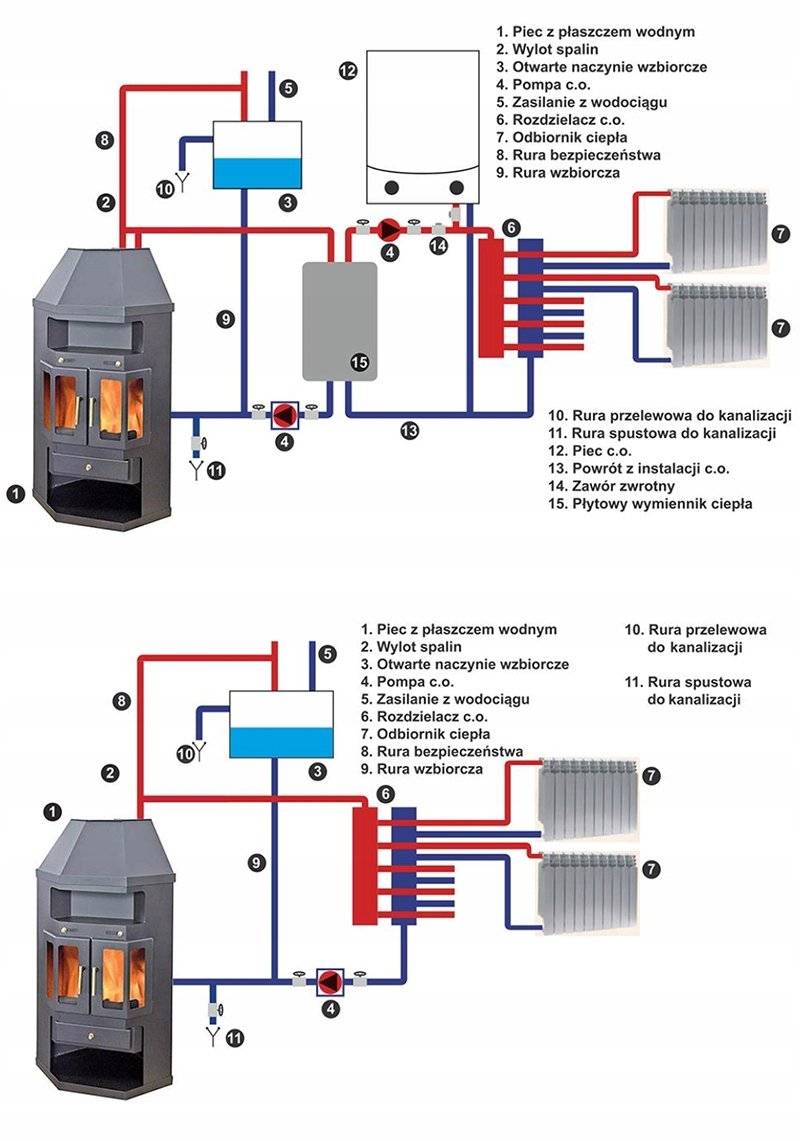

Открытая система подключения камина с водяной рубашкой

На задней стенке находятся выходы теплообменника, и определяются подача и обратка (как правило, на корпусе есть пометки, где какой патрубок).

При помощи монтажного комплекта, который можно приобрести отдельно, процесс подключения можно сделать быстро и просто. На трубы отопления монтируются шаровые краны, чтобы была возможность производить различные работы с отдельными элементами, не сливая теплоноситель со всей системы. Соединение осуществляется при помощи американок. Все стыки герметизируются лентой ФУМ.

Если дом двухэтажный, хорошо располагать отопитель недалеко от лестницы,- тогда тепло будет подниматься вверх и греть второй этаж.
