Печка буржуйка своими руками для дачи и гаража: инструкция для самостоятельного изготовления

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

• бытовые печи;
• водонагревательные агрегаты;
• отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

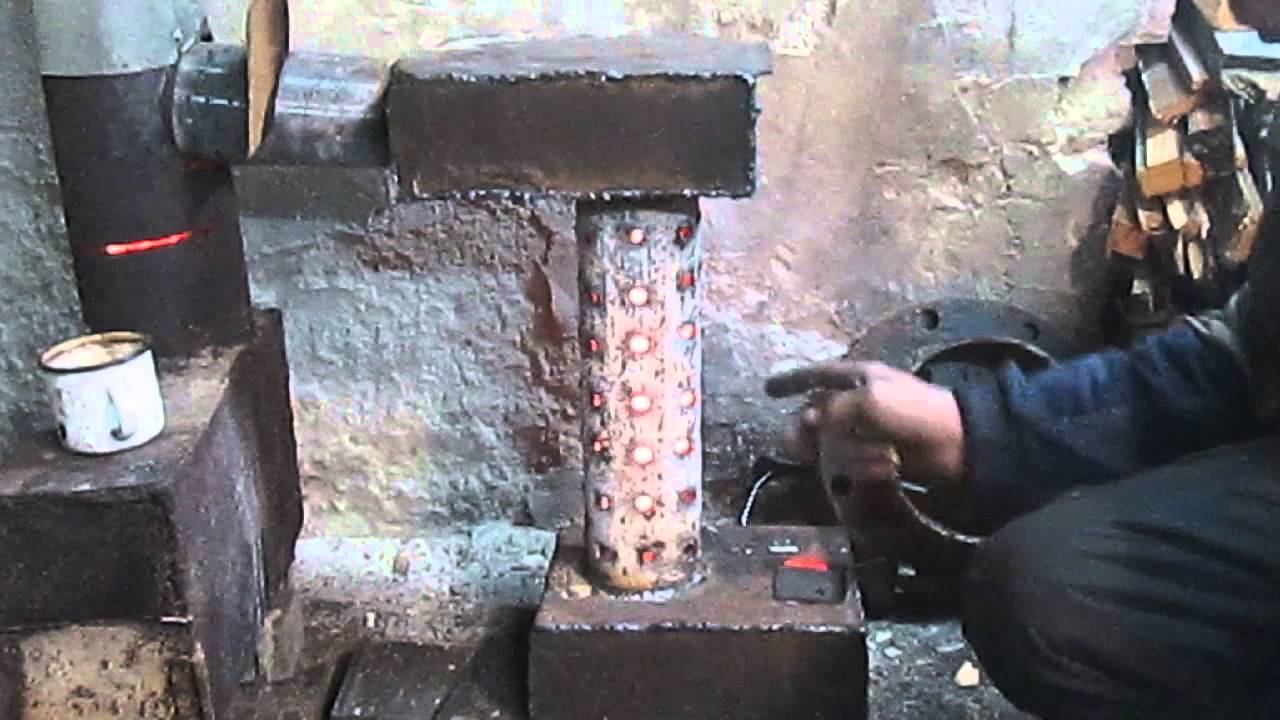

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура

Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Правила безопасной эксплуатации

Прежде чем приступить к розжигу буржуйки, следует проверить, нет ли в баке для масла воды. Она может появиться из-за конденсата, стекающего по внутренним стенкам дымохода. Если жидкость не удалить, то при вскипании она будет провоцировать разбрызгивание масляных капель через диффузионные отверстия.

Отработанное масло наливают через заправочный проём, после чего поджигают при помощи ветоши, пропитанной керосином, жидкостью для барбекю и т. д. Воспламенение масляной плёнки происходит в течение 3–5 минут, после чего требуется прикрыть воздушную заслонку. Обычно для нормальной работы буржуйки достаточно щели шириной 1–2 см. Точное количество воздуха можно отрегулировать, наблюдая за тем, как ведёт себя жидкое топливо. Как только оно начнёт вскипать, заслонку немного прикрывают. Воздуха должно быть ровно столько, чтобы обеспечить активное испарение масла, но никак не бурление его верхнего слоя.

Розжиг печи удобно выполнять с помощью длинного фитиля

Поскольку буржуйка на отработке является пожароопасным агрегатом, во время эксплуатации следует соблюдать несколько правил:

1. Не следует взбалтывать ёмкость с отработанным автомобильным маслом перед заправкой. Помните, что влага, тосол и другие загрязнители отстаиваются в нижней части.
2. Уровень масла в не должен превышать ¾ высоты топливной камеры.
3. Заправлять печь отработкой лучше всего за несколько часов до розжига — это позволит горючему отстояться.
4. Запрещено доливать масло в бак во время работы агрегата.
5. Чтобы прекратить горение нельзя использовать воду или порошковые огнетушители. Лучше всего полностью закрыть отверстие подачи воздуха и подождать несколько минут.
6. Не следует разжигать масло, заливая сверху порцию бензина или растворителя, поскольку мгновенная вспышка может вызвать разбрызгивание горящего топлива на большой площади.
7. Перед использованием печи обязательно проверяют тягу. Для этого к одному из диффузионных отверстий подносят зажжённую спичку. Отклонение пламени внутрь вертикальной трубы говорит о том, что можно начинать розжиг.

Не следует игнорировать и элементарные нормы безопасности. Рядом с печкой не допускается размещение легковоспламеняющихся материалов и жидкостей. Пролитую отработку сразу же удаляют при помощи ветоши, а масляное пятно засыпают песком. К слову, ящик с ним, так же как и углекислотный огнетушитель, должен обязательно находиться рядом с отопительным прибором.

При сгорании отработанное машинное масло оставляет много шлама, поэтому периодически буржуйку необходимо чистить. Для этого отсоединяют печную трубу и верхнюю часть агрегата снимают с топливного бака. Нагар с поверхностей деталей счищают при помощи скребка и жёсткой щётки. Неразборный верхний модуль можно обстучать киянкой. Что же касается дымохода, то его очищают теми же инструментами, которые крепят к длинному шесту.

Особенности и принцип работы буржуйки

Простота устройства

Простота устройства этого вида печи позволяет использовать для ее создания, как готовые корпусные детали, так и собирать корпус самостоятельно. Буржуйка в гараж имеет те же составные части, что и печь промышленного производства. Прежде всего это – корпус, дверки топки и поддувала, колосниковую решетку и патрубок для монтажа дымохода. Впрочем, самостоятельное изготовление буржуйки для гаража позволяет самостоятельно выбрать размер печи. Выбрать расположение печи, применить дополнительные конструкции и элементы для увеличения теплоотдачи.

Буржуйка в гараж может быть выполнена по традиционной схеме – прямого хода дыма и продуктов горения в трубу. Можно также и по схеме печи длительного горения. А ещеможно сделать в виде печи с дожигом пиролизных газов.

Примечательно, что такая печь – это лучший вариант нагревательного прибора для гаражного помещения с условием временного пребывания в нем. Для бокса, где хранится автомобиль использование открытого огня противопоказано по правилам пожарной безопасности. А вот топка печи с закрытой камерой сгорания, да и еще с небольшим периодом горения вполне возможно, правда, при условии, что за ней будет постоянный и пристальный присмотр.

Особенности эксплуатации

Классическая буржуйка обладает довольно скверным характером – она прожорлива и отдает тепло только во время топки. При этом еще быстро остывает и не позволяет аккумулировать тепло без дополнительных устройств. Что касается прожорливости, то здесь все просто – у нее нет дымоходных каналов. Поэтому весь дым сразу отправляется в трубу. Тонкий корпус из металла быстро нагревается, но также быстро и остывает, для этого приходится постоянно подкидывать топливо. Ну а что касается аккумулирования тепла, то в гаражном помещении обычно требуется тепло во время работы. В связи с чем длительное сохранение тепла не нужно.  Кстати об аппетите печи. Печь практически всеядна, в ней можно сжигать дрова, пеллеты, дровяной и торфяной брикет, бурый и каменный уголь. Что касается угля то единственное правило при этом не перекрывать задвижки, чтобы не было образования угарного газа.

Растопка печи проводится бумагой и мелкими лучинами, потом идут мелкие поленца, а когда пламя начинает играть вовсю, в топку отправляются массивные поленья. Регулировка подачи кислорода регулируется при помощи дверки поддувала. При сгорании топлива дым отводится в трубу из листового металла. Дымоход при этом не имеет задвижек и шиберов, поэтому в печи постоянно хорошая тяга. Однако для пожапробезопасности приходится устанавливать искрогаситель.

Особенности эксплуатации

В процессе эксплуатации такой печи следует помнить о её пожароопасности. Нельзя размещать в непосредственной близости с печью легковоспламенимые вещества и материалы.

Стены и пол лучше изолировать металлическими листами. Это необходимо для защиты от воспламенения случайно пролитого масла. А также листы на стенах послужат дополнительным отражателем тепла вовнутрь помещения.

В качестве топлива в такой печке используют отработанное машинное, трансформаторное масло. Добавлять топливо в бак во время горения небезопасно, лучше это делать при полном сгорании предыдущей заправки.

Поджигают топливо с помощью фитиля. А также можно использовать свёрнутую в трубочку газету.

В процессе горения заслонкой регулируют подачу воздуха в бак, тем самым регулируя интенсивность горения.

https://youtube.com/watch?v=ZZyiuKs18Ws

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

• стальные трубы;
• металлопрофиль;
• инструмент для резки металла (болгарка, газовый резак и т.д.);
• сварочный аппарат с электродами;
• листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см. Поршень

Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра)

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

• отрезки стального уголка;
• отрезки П-образного профиля;
• изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

1 Достоинства и недостатки

Самодельные печи буржуйки для гаражей пользуются большой популярностью. Их покупают в магазинах, но чаще изготавливают своими руками. Как у приобретенных, так и у самодельных конструкций есть плюсы и минусы. К достоинствам таких печей относятся:

• быстрый нагрев помещений при минимальном расходе топлива;
• простота конструкции;
• ценовая доступность;
• возможность изготовления своими руками из подручных материалов;
• неприхотливость к используемому топливу.

Можно подумать, что буржуйка — идеальное решение для отопления гаража. Но это не так. У такой печи много недостатков. К ним можно отнести следующие факты:

• печь слишком быстро теряет тепло, что приводит к перерасходу топлива при длительной эксплуатации;
• при изготовлении печи из обычной металлической бочки следует быть готовым к тому, что она прослужит недолго, поскольку тонкие стенки быстро прогорят;
• нет возможности регулировать температуру;
• при горизонтальном расположении печь занимает слишком много места;
• если установить буржуйку вертикально, то можно сэкономить пространство, но скорость прогорания стенок повысится;
• высокая пожарная опасность, поэтому во время протапливания нужно уделять печи много внимания;
• самодельной буржуйке для гаража требуется высокий дымоход, его нужно регулярно чистить.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Универсальная схема

Мы несправедливо обошли внимание ещё одну схему постройки котла, работающего на отработанном масле, – на основе горелки. Здесь мы можем использовать простую горелку Бабингтона, характеризующуюся высокой эффективностью и простой конструкцией. В ней используется металлический шар, по которому стекает отработка

В самом шарике имеется отверстие, через которое подаётся воздух. Он подхватывает мельчайшие частицы отработанного масла, распыляя его. Готовая воздушно-капельная смесь поджигается и образует устойчиво горящее высокотемпературное пламя

В ней используется металлический шар, по которому стекает отработка. В самом шарике имеется отверстие, через которое подаётся воздух. Он подхватывает мельчайшие частицы отработанного масла, распыляя его. Готовая воздушно-капельная смесь поджигается и образует устойчиво горящее высокотемпературное пламя.

Готовая горелка подключается к универсальному заводскому котлу, умеющему работать с горелками любого типа. Также она монтируется в обычные твёрдотопливные металлические и кирпичные печи. Достоинства получившейся сборки:

• Можно регулировать температуру, ограничивая подачу топлива в горелку на отработанном масле.
• Возможность автоматизации регулировки интенсивности горения.
• Возможность перевода на другой вид топлива – например, на пеллеты, на природный или сжиженный газ.

Выбирая для постройки самодельного котла горелку Бабингтона, потребители получают в своё распоряжение устройство, способное работать даже на загрязнённом отработанном масле. Главная задача – обеспечить подачу воздуха под большим давлением. Обычно для этого применяются компрессоры от холодильников.

В качестве основы для самоделки выбираем чертёж любого отопительного котла с традиционной схемой сжигания дров. Понять суть поможет небольшая иллюстрация:

Здесь мы видим котёл, который с одинаковым успехом может работать как на дровах, так и на отработанном масле – с помощью соответствующей горелки.

Работа протекает в несколько этапов. Первый – собрать горелку Бабингтона по данной схеме (или любой другой):

Схем сборки горелки Бабингтона существует великое множество. Мы решили использовать здесь самую распространенную.

Второй этап – сборка подходящей твёрдотопливной печи, которая впоследствии будет работать на отработанном масле. Выбирая чертёж и следуя ему, ни в коем случае не уменьшайте размеры камеры сгорания, куда вырывается пламя горелки – если завтра вам не хватит отработки, придётся мёрзнуть. А в большую камеру сгорания вы всегда можете накидать порцию дров и продолжить наслаждаться теплом.

Третий этап – подключение отдельных элементов. Горелка подключается к топливному баку, после чего вставляется в собранный своими руками котёл. Запускаем подогрев масла в баке, открываем вентиль, включаем компрессор, поджигаем топливно-воздушную смесь, контролируем работу водяного контура.

При необходимости, вы можете перейти с отработанного масла на сжиженный газ. Для этого приобретается газовая горелка (никаких самоделок с газом!) и устанавливается вместо жидкостной горелки. К ней подключается газовый баллон. В результате вы получите полноценное водяное отопление, хоть и несколько прожорливое.

Буржуйка из листового металла

Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.

Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):

Главный плюс использования листового металла – Вы сможете сделать буржуйка любого размера и объема.

• Два куска размером 450х450 мм – это боковые стенки;
• Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
• Один кусок размером 440х240 мм – это будет колосник;
• Два куска размером 244х350 мм – это будут внутренние перегородки.

Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.

В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.

На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.

Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).

Высота дымохода для буржуек составляет не менее одного метра. Оптимальный показатель – 1,5-2 метра от горизонтального отвода или верхней крышки.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.
