Радиаторы отопления с нижним подключением

Схема подключения радиаторов отопления: виды и их особенности

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

  1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
  2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции. Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.

  3. Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Подключение

При рассмотрении радиатора Kermi FTV с лицевой стороны, в его нижней части можно обнаружить два патрубка, которые необходимы для соединения с подачей и обраткой. Их межосевое расстояние составляет 50 мм, а резьба под евроконус — 3/4″. Производитель рекомендует произвести установку запорной арматуры перед подключением к трубопроводу. Для этого используются специальные прямые или угловые запорные узлы, предусматривающие нижнее подключение. Для регулирования температурного режима в отапливаемом помещении возможна установка термостатических головок.

Используя соответствующие аксессуары, подключение к батареям современных металлопластиковых труб, труб из полипропилена и меди осуществляется без труда. При этом следует подбирать соединительные приспособления под евроконус. Компания Керми предлагает фитинги в широком ассортименте собственного производства.

Монтаж осуществляется в заводской упаковке, которая не снимается до момента окончания отделочных работ. Это позволяет защитить прибор от повреждений.

При установке радиатора в нишу требуется соблюдение рекомендованного производителем расстояния от его торцевой части до поверхности стены, что обеспечивает беспрепятственный доступ к верхней решетки и боковых накладок.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок

Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие

В частности:

  • переходники с правой и левой резьбой (футорки);
  • инструменты для качественного навинчивания переходников;
  • заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
  • запорная арматура, шаровые краны, вентили;
  • трубы.

Комплект для установки радиатора отопления

Способы нижнего подключения

Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.


Нижнее подключение в двухтрубной системе

Способ No1. С боковыми отводами

Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.


Двухстороннее нижнее подключение

Способ No2. При помощи переходника

Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.


Монтаж узла нижнего подключения радиатора

Способ No3. С удлинителем потока

Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.


Радиаторная направляющая или удлинитель протока

Модели Kermi FTV 33

По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.

Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.

Характеристики

Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:

  • прочная сталь с углеводородом дает прочность и долговечность;
  • хорошая отдача тепла;
  • наличие двух труб отопления: подающей и отводящей;
  • максимальное количество греющих панелей на рынке обогревателей;
  • внешний П-образный вид;
  • высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.

Стоимость

Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:

  • модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
  • обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
  • радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.

Особенности

Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.

Сегодня используется три основных типа подключения радиаторов к трубам:

  • Диагональное;
  • Боковое одностороннее;
  • Нижнее подключение радиатора.

Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора

Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.

Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.

Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.

Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.

Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.

Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.

Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла

Особенности конструкции

Панельные радиаторы Kermi FTV — отопительное оборудование, которое предусматривает нижнее подключение. Их конструкция дает возможность установки термостата, который автоматически регулирует тепловой поток, что обеспечивает экономичность и удобство работы отопительной системы.

Применение новейшей технологии Therm X2 предусматривает последовательный нагрев панелей радиаторов в отличие от традиционного параллельного при наличии их в числе более одной.

Использование нижнего подключения делает внешний вид батареи эстетичным, так как подводящие трубы практически не видны. При необходимости трубы могут быть спрятаны в стене, а радиатор крепится непосредственно к ее поверхности.

Для подключения используются специальные аксессуары, которые не входят в комплект поставки. Они подбираются в зависимости от особенностей эксплуатации и установки отопительных приборов.

Панели батарей покрыты качественным покрытием, которое отличается надежностью. Стандартный вариант окраски радиаторов — белый, но при необходимости можно подобрать требуемое цветовое решение.

Демонтируем старые батареи

В большинстве случаев приборы отопления соединяются с трубами при помощи сгона. Он представляет собой продолговатую резьбу, на которую навинчивают муфту, а затем фиксируют контргайкой.

Вначале необходимо попробовать открутить все своими усилиями. Если они не поддаются – можно воспользоваться специальными антикоррозийными составами, например, WD-40. Работая с очень старыми батареями, следует быть готовым к более худшему варианту – трубное соединение надо будет обрезать при помощи болгарки.

На данном этапе замены батарей в квартире следует подумать и дать ответ на вопрос, каким образом будет демонтироваться система отопления:

  • Полностью, вместе с трубными магистралями
  • Частично, исключительно радиаторы отопления

В первом случае можно не волноваться, как снимутся старые батарей. Во втором придется быть намного аккуратнее:

  1. Вначале попробовать отвинтить контргайки на всех разводках, чтобы не тратиться на новые
  2. Далее ставятся метки в местах реза. Чтобы новый радиатор располагался ровно и не пришлось наращивать трубы, необходимо убедиться, что последние обрежутся на одном уровне
  3. На каждой из труб при этом необходимо оставить более 1 см резьбового окончания
  4. Отсоединив, аккуратно демонтируются старые батареи и удалятся из стен удерживающие их кронштейны
  5. Оставшийся участок резьбы приводится в порядок, устраняются заусенцы

Пройдя по всему дому, нужно демонтировать каждый из отопительных радиаторов, которые будут подлежать замене. В итоге останутся только трубы, которые, в случае дальнейшей замены, также аккуратно снимаются.

Особенности монтажа батарей с нижним подключением

Двойной шаровой кран.

Как и любой прибор отопления, они должны устанавливаться с соблюдением определенных принципов и технологии. Монтажник должен придерживаться следующих правил:

  • обеспечение легкого доступа к соединительным частям батареи с нижней подводкой;
  • от пола до радиатора должно быть не менее 70 мм;
  • места установки и точки крепления выбираются заблаговременно;
  • устанавливать термостатический клапан необходимо строго по инструкции, которая прилагается;
  • полное соответствие схеме монтажа.

До подоконника должно быть не менее 100 мм. Это необходимо, чтобы улучшилась конвекционная составляющая теплообмена от радиатора. Кроме того, такой запас позволит без сложностей проводить демонтаж батарей отопления с нижним подключением. Полезно знать: «Жидкость для батарей и котлов «.

Ошибки при подключении приборов приведут к падению теплоотдачи. Потому необходимо тщательно выполнять технологию установки.

Неправильная установка чревата тем, что снижается эффективность, нарушается функционал радиатора. Это выражается в плохой регулировке температуры или повышении давления в отопительном приборе. Самостоятельная установка может привести к некорректной работе системы отопления. Также всегда есть риск нарушить целостность дизайна помещения.

Стоит понимать, что батарея с нижней подводкой – прибор, в который вода входит в нижнюю его часть. Выход теплоносителя находится с обратной стороны, тоже снизу. Потому вода течет только в этой его части, что способствует быстрому прогреву нижней части и медленному нагреванию верха. Потому стоит несколько раз подумать перед тем, как выбирать отопительные приборы с такой схемой подключения.

Собрать отопление из металлопластиковых труб своими руками можно на цанговых или пресс фитингах.

Что важно при установке полипропиленовых труб отопления читайте в этой статье

Основные достоинства нижней подводки

Как уже отмечалось ранее, такой способ предусматривает подачу горячей жидкости в радиатор с одной стороны, а вывод охлажденной – с другой. Благодаря этому трубы можно легко спрятать, практически не теряя в их эффективности. Да и сами батареи снизу быстрее прогреваются, нежели сверху ввиду большой скорости циркуляции воды.

Порой эффективность эксплуатируемого оборудования снижается по причине завоздушивания магистрали или ее засорения. Но даже после этого такой способ подводки обеспечивает равномерный прогрев приборов (эффективность не ниже, чем в случае верхней подводки).

Важно! Невзирая на то, какой способ подключения был выбран, при монтаже следует придерживаться ряда особых требований. И касается это в первую очередь соотношения между шириной радиатора и аналогичным показателем окна

Монтаж системы отопления с нижней подводкой

Подключение выполнено с помощью специальной арматуры

В зависимости от выбранной схемы выполняется монтаж трубопровода. Он может быть уложен:

На эффективность работы системы отопления не влияет расположение труб – их прячут исходя из эстетических соображений.

Важно сначала установить батареи, рассчитав их количество для каждого помещения, а потом подводить к ним трубы. Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением

Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением.

Своими наработками можно поделиться, оставив комментарий в конце статьи – для нас очень важно, чтобы материал в статье был максимально полным и доступным для понимания любого человека, привыкшего выполнять всякую работу своими руками. Посмотрите, как может быть выполнено подключение секционных радиаторов снизу:

Посмотрите, как может быть выполнено подключение секционных радиаторов снизу:

https://youtube.com/watch?v=Q94ona6dONg

В этом видео рассказывается о преимуществах радиатора с нижним подключением:

Преимущества радиаторов с нижней подводкой

Все модели керми имеют современный и компактный внешний вид. Помимо эстетических свойств есть и другие важные преимущества:

  • наличие блока, отключающего радиатор в одном помещении и не затрагивающего остальные комнаты в доме;
  • нижнее подключение применяется в панельных и трубчатых моделях;
  • легкий монтаж и простота эксплуатации изделия, возможность спрятать трубы и провода под полом;
  • такие радиаторы могут устанавливаться в любой отопительной системе, вариации мощностей и конструкций;
  • наличие терморегулятора и термостатического вентиля.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

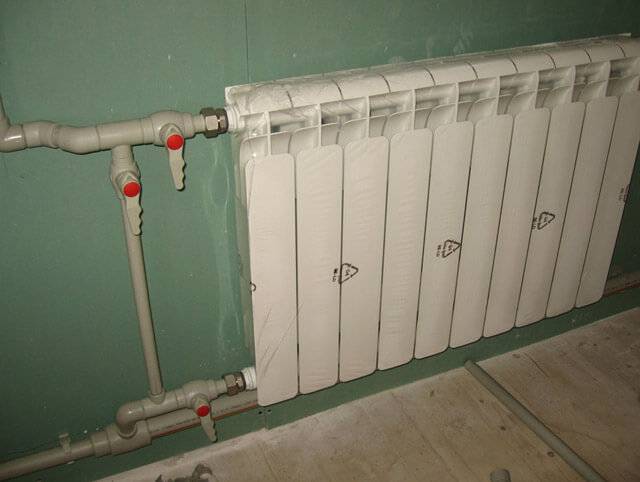

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Используемые материалы

Если стыки труб и радиаторов не совпадают, можно воспользоваться гофрированным шлангом

Применяются стальные оцинкованные трубы для изменения системы или удлинения подводок к отопительным аккумуляторам. Они стыкуются резьбовыми соединениями, сварка не используется. Температура плавления стали +1400°С, а цинка — +900°С. Цинк полностью испаряется на участке сварочного шва.

Требуются комплектующие:

  • глухие и проходные радиаторные втулки;
  • два запорных вентиля;
  • парные контргайки при установке на сгоны, их размер соответствует диаметру подводок;
  • кронштейны для фиксации конвектора на стене.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

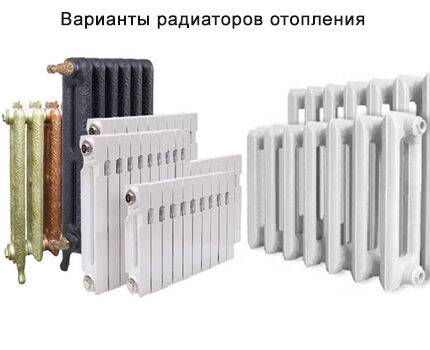

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

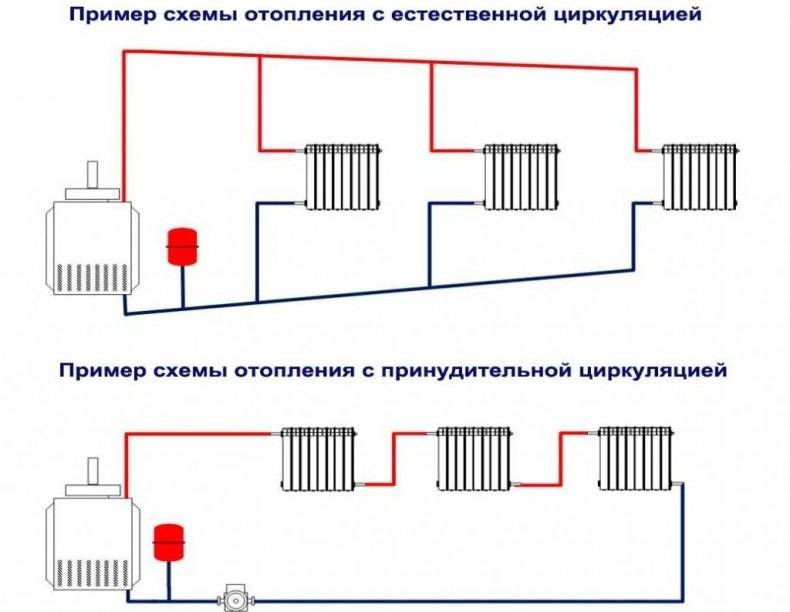

Двухтрубная система отопления

Схема подключения радиаторов отопления при двухтрубной системе отличается от предыдущего варианта.

  • 1 трубопровод нужен для подачи горячего теплоносителя.
  • 2 трубопровод подает остывший теплоноситель в нагревательный бак.

Это более оптимальный вариант обустройства отопления в частном доме. Такое соединение приборов снижает показатель потери тепла. Циркуляция воды осуществляется попутно или тупиково.

К преимуществам относят:

  • Наличие удобной регулировки температуры;
  • Высокую тепловую производительность;
  • Удобство обслуживания.

Есть и недостаток и это – большой расход денежных средств на покупку необходимого количества труб. Если более детально рассмотреть этот факт, то можно понять, что он относительный.

Чтобы последняя исправно функционировала и оправдала вложения, для нее используют трубы большего диаметры и более габаритные радиаторы. На размер окончательной цены сможет повлиять:

  • Стоимость трубы, имеющей меньший диаметр;
  • Улучшенная циркуляция теплоносителя;
  • Минимум потери тепла.

Батареи можно подсоединять:

  • По диагонали;
  • Сбоку;
  • Снизу.

Можно использовать технологию для стояков горизонтального, вертикального вида. Более эффективный вариант – диагональный. Благодаря такому подключению тепло будет равномерно распределено по всем конвекторам.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
