Система обогрева кровли и водостоков от наледи

Устройство системы антиобледенения кровли и водостоков при помощи саморегулирующегося греющего кабеля

04.03.2017 2,693 Просмотров

Зачем нужен водосток? Водосточная система устанавливается на кровле дома для организованного отвода влаги с ее поверхности.

Вода от дождя или растаявшего снега стекает по желобам в отведенное место, не растекаясь по всей крыше.

Обычно система обустроена таким образом, чтобы водяной поток был направлен сразу в канализационную яму или дренажную систему.

Вода, протекая по желобам, попадает в водосливную воронку, а потом по водосточной трубе устремляется в канализацию во дворе дома.

Водостоки предотвращают попадание воды под кровлю, подтапливание фундамента постройки. При отсутствии водоотводящих приспособлений, в помещении начинают сыреть потолки и стены, заводится плесень.

Дому грозит медленное разрушение. Оборудовать кровельную поверхность вашего дома водосточной централизованной системой – значит избежать многих проблем.

Замерзшая вода в водосливных желобах препятствует отхождению растаявшего снега. Появляются сосульки, и вместе с ними опасность получить травмы и повреждения. Могут пострадать люди, если огромная ледяная масса оторвется от карниза. Рискуют припаркованные возле дома автомобили. Да и сами сливные желоба, трубы могут прийти в негодность.

Про монтаж водостоков можно прочитать здесь.

Как смонтировать систему

Чтобы во всеоружии приступать к монтажу системы рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.

Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около электрического распред-щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.

Монтаж греющего проводника в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки

Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении. Переходим к желобу

В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам

Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.

Совет! Саморегулирующий проводник необязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.

В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м 2. Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:

Последовательность разделки греющего провода показана фото:

В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.

Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:

Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Технология укладки системы антиобледенения крыши

Где должна располагаться нагревательная система водостока? Ответ прост: там, где больше всего вероятность образования наледи. Карнизы, желоба, водостоки, края скатов, изгибы крыши – вот те места, которые требуют обязательной защиты в зимний период:

Информация от профи:

1. Крайние 100-120 см ската кровли – места, где наибольшая вероятность образования льда. Эта область и должна защищаться греющим кабелем. Его укладывают на кровельный материал «змейкой». На шифер, металлочерепицу и прочие твердые волновые материалы кабель укладывается в каждую нижнюю часть волны. Верхний край ленты обогрева (верхние витки провода) должен быть расположен на 30 см выше несущей стены дома:

2. Стыки, углы и ендовы прокладываются проводом, сложенным вдвое на 2/3 высоты ската крыши. Но! Нахлеста кабеля быть не должно, иначе он быстро перегорает:

3. В водосточных трубах и желобах провод прокладывается в две и более нити, с одинаковым расстоянием между ними

Особое внимание уделяется воронке водостока, так как это место слива талой воды. Здесь необходимо сделать петлю по диаметру внутренней стороны воронки:

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Советы по выбору и монтажу греющего кабеля

1. Для экономии средств и увеличения КПД системы, комбинируйте резистивный и саморегулирующийся элементы нагрева. Для крыши используйте резистивный тип, а для системы водостока – саморегулирующийся.
2. Закреплять кабель в трубах и желобах нужно монтажной лентой с максимальной толщиной. Так можно обеспечить хорошее крепление.
3. Шаг крепления резистивного кабеля 250 мм, а саморегулирующегося – 500 мм.
4. Все кабеля нужно соединять посредством термоусадочной трубки, так как попадание воды внутрь недопустимо. Стыки должны быть хорошо заизолированы.
5. Крышу сверлить нельзя. Крепление кабеля на крыше выполняйте герметичной монтажной лентой.
6. Все острые предметы возле кабеля нужно убрать.
7. Лучше, если все комплектующие системы обогрева будут от одного производителя.

Монтаж нагревательного кабеля

Для монтажа системы антиобледенения, греющие кабели прокладывают:

• на краю кровли;
• в ендовах;
• по линии пересечений кровли и смежных стен;
• в горизонтальных желобах;
• в вертикальных водосточных трубах.

Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.

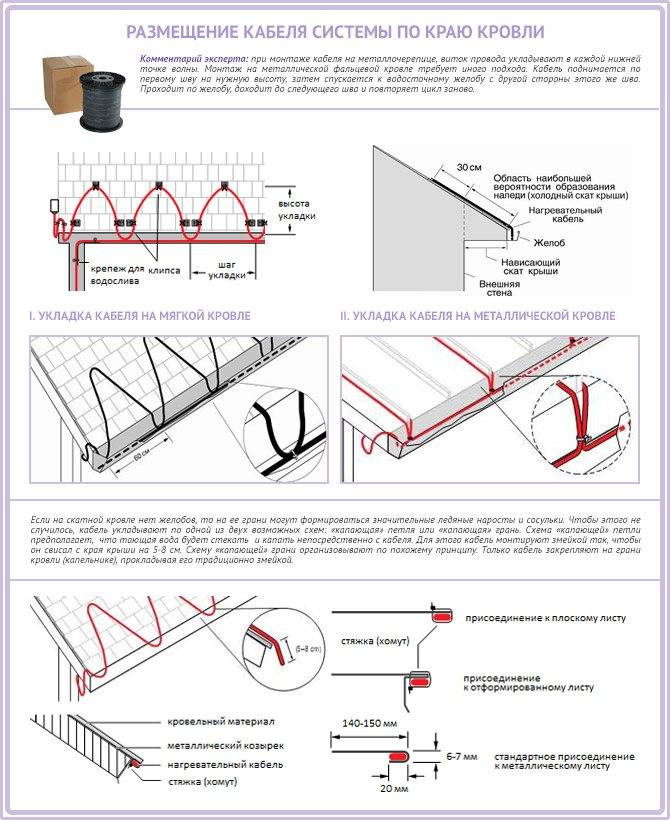

На краю кровли

В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.

При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.

Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.

Схема «капающей» петли предполагает, что тающая вода будет стекать и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.

Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.

В ендовах и местах пересечения крыши и стены

Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.

Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.

В желобах

В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.

Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.

В водосточных трубах

Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.

В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.

Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.

Сколько кабеля нужно: метраж и мощность

На подготовительном этапе важно правильно выбрать кабель по мощности и определить потребность в нем по метражу. Общая его длина складывается из всех секций антиобледенительной системы

• Для желобов и водосточных труб метраж равен длине желобов и труб, а если протягивается две ветки, то длина умножается на 2. Аналогично высчитывается потребность в местах примыкания и ендовах.
• Для карниза надо определить ширину ската и количество веток кабеля с учетом, что шаг укладки составляет 15–20 см. К общей сумме добавляются также петли для водосливных воронок. Можно взять небольшой запас (до 5 %), но надо помнить, что плох не только недостаток кабеля, но и его излишек.

Основной параметр выбора кабеля – удельная (погонная) мощность.

• Нормативное ее значение для резистивного варианта составляет 18–22 Вт/м, а для саморегулирующегося – 15–28 Вт/м.
• Если кабель обогревает полимерные элементы, то мощность не должна превышать 17–18 Вт/м.
• Для обогрева желобов и труб надо учитывать, что при использовании кабеля мощностью выше 35 Вт/м достаточно одной нитки при ширине (диаметре) до 15 см. При значениях меньше 25 Вт/м придется протягивать две нити.

Проектирование обогрева кровли и водостоков

Эффективность работы системы обогрева напрямую зависит от качественно проведенного проектирования и правильно подобранного оборудования. Не стоит на нем экономить. Даже самые современные и дорогостоящие устройства стоят на порядок меньше, чем ремонт крыши и водоотводов.

Проектирование проводится в такой последовательности:

Когда определены зоны обогрева и сделан выбор устройств, оборудования и приспособлений, проводится расчет имущества, которое потребуется для монтажа. Итогом планирования является проектная документация, в которой учтены все действующие строительные нормы и меры безопасности.

Выбор кабеля для обогрева

Обогрев водостоков и желобов — система, включающая относительно большое количество элементов, но главным из них является греющий кабель. Если рассматривать используемые варианты, то их всего два. Это резистивный и саморегулирующийся кабель. Оба кандидата имеют свои преимущества перед конкурентом, но и недостатки присутствуют у каждого из них.

Резистивный кабель

Этот вариант имеет простой принцип работы. Внутри кабеля, одножильного или двужильного, располагается токопроводящая жила или жилы, отличающиеся высоким сопротивлением. После подачи электричества она практически мгновенно разогревается, поэтому сразу начинает отдавать тепло объекту, который она должна предохранять. Резистивный кабель прост в эксплуатации, но это не единственное его преимущество.

К плюсам изделия относят:

• отсутствие стартовых токов при запуске;
• простоту монтажа, долгий срок службы;
• постоянную мощность;
• низкую цену.

Постоянная мощность — характеристика, которую точно так же можно отнести к недостаткам этого греющего кабеля. Нередко получается так, что на отдельных участках требуется разное количество тепла, а постоянная мощность не всегда благо: она не дает возможности регулировки температуры обогрева.

Чтобы устранить этот недостаток, в системах с резистивным кабелем необходимо использовать специальные датчики, отслеживающие температуру снаружи, и терморегуляторы. Настройка последних приборов не всегда приносит плоды: нередко резистивные кабели оказываются неэффективными и неэкономичными.

Саморегулирующийся кабель

Эта конструкция относится к более сложным. В отличие от резистивного изделия, здесь внутри находятся две жилы, а между ними расположен нагревательный элемент — «матрица», или нелинейное сопротивление. Оно настраивается самим прибором в зависимости от температуры окружающей среды. Холодный воздух «запускает» лучший нагрев, теплый, наоборот, способствует слабому нагреву кабеля.

Преимущества саморегулирующего элемента:

• нормальное функционирование, не требующее включения в комплекс дополнительных приборов (детекторов);
• самостоятельная и эффективная работа антиобледенительной системы без какого-либо вмешательства человека;
• возможность разрезать кабель, который совсем не изменяет своих характеристик: минимальная длина — 200 мм;
• простота монтажа, эксплуатации: его можно без последствий перекручивать, перекрещивать;
• шанс монтировать кабель внутри либо снаружи обогреваемого объекта;
• отсутствие влияния на систему перепадов напряжения в сети.

Еще одна слабая сторона — постепенное старение матрицы, поэтому через некоторое время главный рабочий элемент системы придется полностью менять. Чтобы продлить срок его службы, используют терморегулятор, который отключает систему, когда температура окружающей среды находится вне диапазона таяния льда и снега.

К минусам самонагревающегося элемента можно отнести относительно медленный разогрев, высокую стартовую мощность. Не всегда логично отдавать предпочтение только одному из видов. Есть и еще один вариант — их комбинация. Например, для участков, где уровень льда или снега постоянный (скаты крыши), прокладывают резистивный кабель, а для воронок, водостоков и желобов приобретают саморегулирующийся.

Технология монтажа системы обогрева

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

Схема прокладки системы кабельного обогрева водостока и крыши

• В водосточных трубах. Обогрев воронок и выходных частей труб требует дополнительного усиления. Обычно в трубах прокладывают две линии кабеля мощностью по 20-30 Вт на погонный метр в зависимости от диаметра труб.
• В ендовах кровли кабель укладывают вверх и вниз. Протяженность укладки выбирают минимум в 1 м от начала свеса, но лучше на 2/3 всей длины ендовы. Расчетная мощность составляет 250-300 Вт на квадратный метр ендовы.
• Для профилактики образования наледей на карнизе кровли выбирают схему укладки кабеля «змейка». Подобная схема обогрева предполагает прокладку кабеля по кромке карниза. При этом шаг змейки на жестких кровлях выбирается кратным рисунку, а на мягких – в зависимости от потребляемой мощности на квадратный метр (35-40 см). Высоту треугольника «змейки» выбирают так, чтобы обогреваемая поверхность не имела зон холода, на которых может образовываться наледь.
• По капельнику на линии отрыва воды. 1-3 нити кабеля в зависимости от конструкции капельника.

Пошаговая инструкция по обустройству кабельной системы обогрева водостока и кровли

Монтаж обогрева водостоков и кровельных карнизов осуществляется согласно следующим правилам:

1. Крепить кабель в водосточных желобах рекомендуется с использованием специальной монтажной ленты поперек желоба полосами. Срок службы монтажной ленты тем больший, чем больше ее толщина. Шаг установки полос ленты составляет 0,25 м для резистивного кабеля и 0,5 м для саморегулирующегося. Фиксируют ее на желобе чаще всего заклепками, после чего обрабатывают места их установки герметиком.
2. В водосточных трубах кабель крепится с помощью термоусаживаемой трубки или монтажной ленты. Если высота труб превышает 6м, кабель лучше дополнительно прикрепить к металлическому тросу в изолирующей оболочке для переноса на него несущей нагрузки.
3. В отмете трубы и воронке греющий кабель крепят монтажной лентой с заклепками.
4. К кровле крепление кабеля осуществляется с помощью монтажной ленты на герметик.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

1. Порядок монтажа кабельной системы обогрева предполагает осмотр места установки, на котором не должно быть острых краев и сторонних предметов, способных повредить кабель.
2. Кабельные секции проверяются на соответствие их длины зонам обогрева.
3. По необходимости секции отрезают до нужных размеров, муфтируют, раскладывают и закрепляют.
4. Устанавливают монтажные коробки, прозванивают и замеряют сопротивление изоляции секций.
5. Монтируют датчики термостата, прокладывают сигнальный и силовой кабеля.
6. Устанавливают щит управления.
7. Замеряют сопротивление и прозванивают силовые и сигнальные кабеля.
8. Тестируют устройство защитного отключения.
9. Настраивают термостат.
10. Выполняют пусконаладочные работы.

Итак, мы подробно рассмотрели, как можно организовать кабельный обогрев водосточной системы своими руками, разобрались в устройстве системы и правилах выбора ее комплектующих. Надеемся, что наши советы и рекомендации будут вам полезны, и вы сможете применить их на практике.

Зимой и когда в нашей стране царят морозы, на наших крышах образуются сосульки. Это очень опасно, поскольку они при падении могут нанести ущерб не только стоящим внизу машинам, но проходящему мимо человеку. Правильное решение, это обогрев крыши. Тогда не будет образования сосулек, и это позволит воде стекать через водостоки.

Краткое содержимое статьи:

Что потребуется подготовить для монтажа кабеля

Иногда целесообразно устанавливать оба типа кабеля. На самой кровле резистивный, в водосточных желобах саморегулирующий. Крепление греющего кабеля должно быть прочным.

Для этого заготавливают:

монтажную ленту самого большого размера. Резистивный кабель укладывают спиралью с шагом 25 см, а саморегулирующийся с шагом 50 см.

термоусаживаемую трубку. При помощи этой трубки кабель будет крепиться к системе водостока.

ленту с заклепками и герметическую монтажную ленту. В полости труб кабель крепится монтажной лентой с заклепками. А на поверхности крыши герметической монтажной лентой.

ОСТОРОЖНО!

Нельзя делать отверстие на кровле для крепления кабеля. Это может спровоцировать протечку влаги внутрь дома.

Поверхность крыши, где устанавливается кабель, должна быть ровной, без острых углов, чтобы не повредить материал

При покупке кабеля обращайте внимание на срок эксплуатации. Чем он дольше, тем лучше

Крепления кабеля

Желательно выбрать одного производителя всех необходимых составляющих антиливниевой системы.

Перед приобретением системы обогрева кровли, внимательно изучите крышу. Это делается для того, чтобы правильно рассчитать мощность проводника.

Если крыша не имеет теплоизоляционного покрытия, то минимальная мощность на один погонный метр должна быть 40-50 Вт. Если изолирована, то достаточно 25 -30 Вт.

Сколько метров кабеля нужно для монтажа?

Итак, как рассчитать греющий кабель для водостока? Для этого надо измерить длину водостоков по горизонтали и умножить на два. Измерить вертикальные водостоки и эту цифру добавить к первой. Далее умножить полученный результат на мощность кабеля.

Мощность кабеля находится в прямой зависимости от материала, из которого сделаны водостоки. Для пластиковых − 20 Вт на погонный метр, для металлических – 25 Вт, для деревянных – 18 Вт.

Сечение кабеля
