Солнечная панель своими руками: пошаговая инструкция, подробное видео

Выбор комплектующих для изготовления

Чтобы снизить себестоимость солнечной станции, нужно попробовать собрать ее самостоятельно. Для этого потребуется закупить необходимые комплектующие, какие-то элементы можно изготовить самому.

Самостоятельно получится собрать:

  • рамки с фотоэлектрическими преобразователями;
  • контроллер зарядки;
  • инвертор напряжения;

Самые большие затраты будут связаны с приобретением самих солнечных элементов. Детали можно заказать из Китая или на eBay, такой вариант обойдется дешевле.

Благоразумно приобретать работоспособные преобразователи с повреждениями и дефектами – они просто забракованы производителем, но вполне исправны. Нельзя покупать элементы разных размеров и мощности – максимальный ток солнечной батареи будет ограничен током самого малого элемента.

Для изготовления рамки с солнечными элементами потребуется:

  • алюминиевый профиль;
  • солнечные элементы (обычно 36 штук для одной рамки);
  • паяльник;
  • припой и флюс;
  • дрель;
  • крепежные делали;
  • силиконовый герметик;
  • медная шина;
  • лист прозрачного материала (оргстекло, поликарбонат, плексиглас);
  • лист фанеры или текстолита(оргстекла);
  • диоды Шоттки;

Собирать инвертор самостоятельно имеет смысл только при небольшом энергопотреблении. Контроллер заряда в простом исполнении не так дорого стоит, поэтому нет особого смысла тратить время на изготовление прибора.

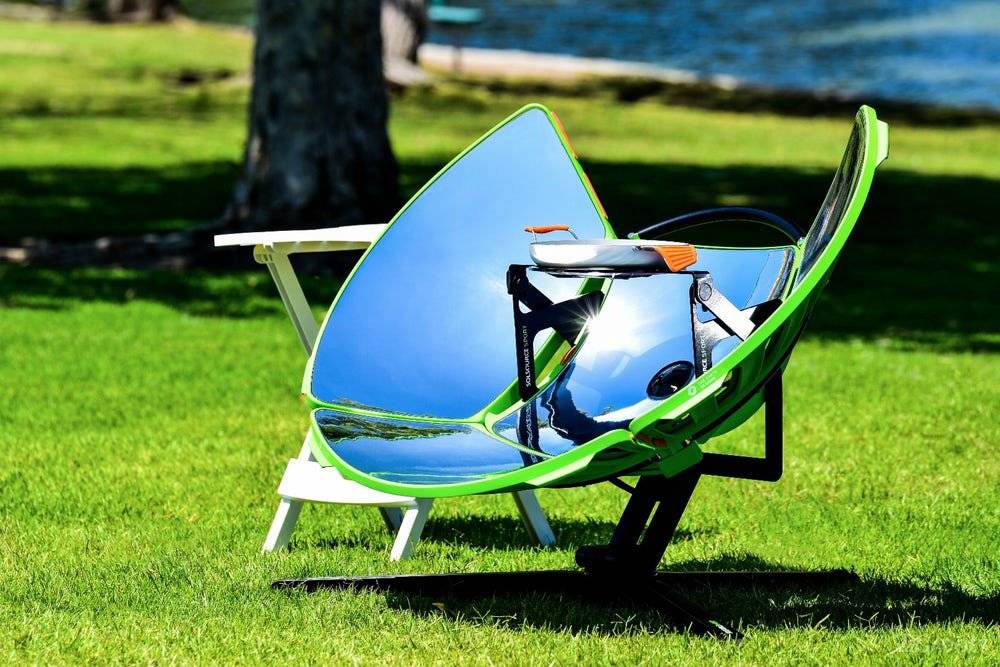

Технические характеристики и особенности солнечных печей

Солнечные печи уже давно можно приобрести в магазинах или через интернет. Они оснащены множеством полезных приспособлений, облегчающих работу с оборудованием.

Солнечная печь лёгкая, ее можно сложить как чемодан за несколько минут и также быстро разложить в рабочее положение – это идеальный инструмент для путешествий.

Солнечная печь лёгкая, ее можно сложить за несколько минут

Печи, изготавливаемые в промышленных масштабах, сочетают в себе все положительные свойства солнечных параболоцилиндрических концентраторов, а также вакуумных трубок. Благодаря этому, температура нагрева достигает 300 градусов по Цельсию.

Для контроля температуры, в оборудование также встраивается термометр – это составная часть блока управления.

Также в печь монтируется термостат с определённой установкой рабочей температуры, а также система поворота зеркал.

В современное устройство устанавливают таймер, который по истечении определённого времени, начнёт закрывать зеркала, находящиеся внутри солнечной печи. Когда наступит установленное время, таймер также подаст звуковой сигнал, оповещающий о готовности блюда.

Электронная часть оборудования подпитывается от энергии солнца через батарею, установленную в корпус.

В собранном виде чемодан имеет следующие размеры:

  • длину в 75 см;
  • высоту в 40 см;
  • толщину – 11 см.

Вес довольно небольшой и комфортный для переноски на большое расстояние – всего 4 кг.

При помощи печи можно готовить овощи, грибы, мясо или даже испечь пирожки. Основным достоинством является экологичность и экономия на электроэнергии. Оборудование совершенно не загрязняет окружающую среду.

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

  • осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
  • месторасположение солнечных батарей не должно загораживаться;
  • лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

  • Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
  • Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
  • Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования.
Рекомендуется усилить стропила в местах установки солнечной батареи.
Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50.
Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм.
Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу.
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части.
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Пайка светочувствительных пластин

Эта работа требует максимальной осторожности, поскольку светочувствительные элементы являются очень хрупкими. Небольшая нагрузка приводит к их разрушению.. Пластины могут иметь припаянные проводники, а могут и не иметь их

Первый вариант является лучшим, поскольку нужно будет только делать пайку элементов. Второй вариант требует пайки проводников в домашних условиях к пластинам из полупроводника. Он проводится так:

Пластины могут иметь припаянные проводники, а могут и не иметь их. Первый вариант является лучшим, поскольку нужно будет только делать пайку элементов. Второй вариант требует пайки проводников в домашних условиях к пластинам из полупроводника. Он проводится так:

  1. Нарезают плоский проводник на тоненькие полоски. Их длина должна быть немного меньше двойной величины ширины пластины.
  2. Промазывают безкислотным флюсом ту часть лицевой стороны пластины, которая будет контактировать с проводником.
  3. Прикладывают проводник и выступающий его конец фиксируют тяжелым предметом. Другой конец паяют. Паяльник должен иметь мощность 60-80 Вт. Припой используют оловянный. Лудить контакт надо только тогда, когда шина плохо припаивается.

Спайка элементов в единую систему предусматривает:

  1. Переворачивание пластин так, чтобы тыльная сторона оказалась вверху.
  2. Размещение на подложке фотоэлементов. Их ставят в нужной последовательности на одинаковом расстоянии (5 мм) друг от друга. Лучше всего это делать по ранее нарисованной разметке.
  3. Далее к контактам на нижней стороне припаивают провода соседней пластины. Так происходит последовательное соединение фотоэлементов.
  4. На центр тыльной стороны каждой пластины наносят герметик. Спаянный ряд переворачивают, снова выкладывают по разметке и слегка прижимают.
  5. Чтобы обеспечить последовательное соединение рядов, четные ряды разворачивают на 180°.
  6. Ряды припаивают к двум шинам, размещенным на их концах. При этом к одной шине припаивают контакты «+» нечетных рядов и контакты «-» четных. Контакт «-» находится на лицевой стороне, контакт «+» – на тыльной. К другой шине паяют контакты «-» нечетных рядов и контакты «+» четных.
  7. К шине с положительным зарядом припаивают диод Шоттки.
  8. К шинам припаивают кабель, который потом нужно будет вывести через тыльную сторону каркаса.

Образовавшуюся систему проверяют. Выносят подложку с фотоэлементами из дома на солнце и подключают вольтметр. Если показатели отклоняются от плановых, проверяют качество пайки контактов.

После подложку со светочувствительными элементами ставят в каркас и фиксируют шурупами. Если он деревянный, то на рамки наносят герметик, дают ему высохнуть, ставят стекло и закрепляют шурупами. Если каркас алюминиевой, подложку прикрепляют к раме со стеклом.

И все-таки это работает!

В конце концов, солнечные батареи, своими руками собранные энтузиастами, являются вполне реальными источниками питания. И если использовать в цепи 12-вольтные аккумуляторы с током не менее 800 А/час, оборудование по превращению напряжения из низкого в высокое – инверторы, а также контроллеры напряжения на 24 В с рабочим током до 50 Ампер и простой «бесперебойник» с током до 150 Ампер, то получится очень приличная электростанция, работающая на солнечных лучах, которая способна обеспечить потребности в электроэнергии жильцов частного дома. Естественно, при определенных погодных условиях.

Сборка

При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.

Дальнейшие действия выглядят следующим образом:

  • Выложите элементы на поверхность стекла.
  • Между элементами оставьте расстояние и прижмите их грузами.
  • Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
  • Аккуратно припаяйте серебряные контакты.
  • Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».

Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.

Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.

Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии

С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные

Эффективная альтернатива или всеобщее заблуждение?

Разговоры об автономном питании бытовых приборов и освещении в домах с использованием солнечной энергии ведутся еще с середины прошлого века. Развитие технологий и всеобщий прогресс позволили приблизить эту технологию к обыкновенному потребителю. Утверждение о том, что использовать солнечные батареи для дома станет довольно эффективным способом замены традиционных энергосетей, можно было бы считать бесспорным, если бы не пара существенных «но».

Основным требованием эффективности использования гелиевых батарей является количество солнечной энергии. Устройство солнечной батареи позволяет эффективно пользоваться энергией нашего светила только в регионах, где большую часть года солнечно

Необходимо также принимать во внимание и широту, на которой монтируются солнечные батареи, – чем выше широта, тем меньшей силой обладает луч солнца. В идеале можно добиться эффективности около 40%

Но это в идеале, а на практике все несколько иначе.

Следующий момент, на который стоит обратить внимание, – необходимость использования достаточно больших площадей, позволяющих смонтировать автономные солнечные батареи. Если батареи планируется размещать на дачном участке, загородном доме, коттедже, то здесь проблем не будет, а вот живущим в многоквартирных домах думать об этом придется серьезно

Немного теории: типы фотоэлементов для солнечных батарей

Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические

О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать  решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.

Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.

Определение солнечной батареи

Конструктивно солнечная батарея представляет собой схему преобразователя одного вида энергии в другой. В частности, энергия света преобразуется в электрическую энергию. Причём результатом преобразования становится электрический ток постоянной величины.

Активными элементами конструкции солнечной панели выступают полупроводники, обладающие свойствами фотохимического синтеза. Например, кремний (Si), применением которого были отмечены самые первые исследования в области получения электричества солнца.

Простейший набор из солнечной панели и автомобильного аккумулятора уже составляет конструкцию настоящей домашней энергетической установки

На текущий момент кремний уже не рассматривается безальтернативным химическим элементом, опираясь на который есть смысл сооружать солнечные батареи из панелей, в том числе своими руками.

Более перспективными и эффективными теперь видятся другие представители таблицы Менделеева (в скобках цифры энергетической отдачи):

  1. Арсенид галлия GaAs (кристаллический 25,1).
  2. Фосфит индия InP ( 21,9).
  3. Фосфат индия с галлием + Арсенид галлия + Германий GaInP + GaAs + Ge (32).

Рассматривать солнечную панель глазами обывателя следует как пластину полупроводника (кремния и т.п.), каждая из сторон которой является положительным и отрицательным электродом.

Под влиянием света солнца, в результате химического фотосинтеза, на электродах панели образуются электрические потенциалы. Казалось бы, всё просто. Остаётся только подключить провода к нагрузке и пользоваться электричеством. Но на деле всё несколько иначе.

Особенности солнечной батареи

Солнечная панель представляет собой полупроводниковое сооружение, которое призвано преобразовывать солнечное излучение в электроэнергию. Такие системы выполняют главную задачу – бесперебойное, экономичное и надежное электроснабжение дома

В особенности, важно устанавливать устройство в труднодоступных районах проживания, а также в случаях, если нередко происходят перебои с подачей электроэнергии от основного источника

Альтернативное устройство достаточно практично, поскольку солнечные батареи для дома, по ценам существенно отличаются от традиционного источника энергоснабжения. Изготовление своими руками позволит владельцу не просто сэкономить финансовые средства, но также и оптимизировать электропотребление.

Преимущества установки солнечной батареи

Среди основных достоинство солнечных панелей можно выделить следующие:

  • простота в установке, за счет отсутствия необходимости прокладывания кабеля к опорам;
  • минимальные затраты времени на обслуживание системы;
  • электроэнергия вырабатывается с нулевым вредом для экологической среды;
  • малый вес панелей;
  • отсутствие подвижных частей конструкции;
  • бесшумность при работе;
  • независимость поставки электричества от распределительной сети;
  • длительный срок службы устройства при минимальных расходах.

Недостатки солнечной панели

Несмотря на весомые преимущества солнечных батарей, в их функциональности можно выделить некоторые недостатки:

  • трудоемкий процесс изготовления;
  • занимают много места;
  • чувствительность к загрязнениям;
  • ночью панель не работает;
  • эффективность работы зависит от природного фактора, т.е. от пасмурных/солнечных дней.

Отапливаем дом солнечной энергией

Если про реальную возможность обеспечить бытовые электроприборы «солнечным» током уже говорилось выше, то для обогрева жилья солнечной энергией существуют два варианта. И чтобы использовать солнечные батареи для отопления дома, нужно знать некоторые требования, обязательные для выполнения этой задачи.

Конечно, для отопления можно использовать и солнечные панели, но в этом случае нужно будет согласиться с тем, что на нагревание воды в бойлере с помощью ТЭНов потребуется львиная доля генерируемой батареями энергии. Простые расчеты показывают, что для нагревания бойлером 100 литров воды до 70–80 ⁰С требуется порядка 4 часов. За это время водяной котел с нагревателями на 2 кВт мощности потребит около 8 кВт. Если солнечные батареи в суммарной мощности смогут вырабатывать до 5 кВт в час, то проблем с энергообеспечением в доме не будет. Но если солнечные панели имеют площадь меньше 10 кв. метров, то такие мощности для полноценного обеспечения электрической энергией не подойдут.

Использование вакуумного коллектора для отопления дома оправдано в том случае, когда это полноценный жилой дом. Схема работы такой гелиосистемы обеспечивает теплом все жилище в течение круглого года.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Как сделать солнечные панели своими руками?

Для того чтобы сделать панели своими руками, нужно собрать требуемые материалы. Собирается солнечная батарея для дома в такой последовательности.

  1. Сначала необходимо собрать в единое целое набор поликристаллических фотоячеек.
  2. Так как заявленная производителем мощность составляет 4 Вт, а напряжение 0,5 вольт, необходимо 36 элементов для батареи, мощность которой будет составлять 18 Вт.
  3. С помощью паяльника необходимо нанести на фотоэлементы контуры, образуя из олова припаянные проводники. Для удобства пайку можно совершать на ровной поверхности из стекла.
  4. Затем соединяют между собой все ячейки в соответствии с электрической схемой. Независимо от типа подключения обязательно должны быть предусмотрены шунтирующие диоды, которые используются для установки на «плюсовой» клемме. В этом случае наилучшим вариантом являются диоды Шотке, которые производят правильный расчет солнечных панелей для дома и предотвращают разрядку батареи ночью.
  5. Необходимо вынести спаянные ячейки на место, освещенное солнцем, и проверить их работоспособность. Если они нормально функционируют, приступают к сборке корпуса.
  6. Чтобы собрать раму, будут необходимы алюминиевые уголки с невысокими бортиками и метизы. Затем на внутренние грани реек наносят силиконовый герметик.
  7. Сверху на этот слой укладывают подготовленный лист из поликарбоната или любого другого прозрачного материала. Для фиксации лист необходимо плотно прижать к клеевому контуру.
  8. После окончательного высыхания герметика, прозрачную поверхность и раму скрепляют с помощью метизов.
  9. Затем вдоль внутренней прозрачной поверхности размещают фотоэлементы с проводниками, расстояние между каждой ячейкой должно составлять 5 мм. Лучше всего предварительно сделать разметку.
  10. Ячейки необходимо зафиксировать, а панель герметизировать, только в этом случае солнечные батареи будут служить очень долго. Для этого на каждый элемент наносят монтажный силикон и закрывают конструкцию задней панелью.
  11. После окончательного засыхания силикона, конструкцию герметизируют полностью для плотного прилегания панелей друг к другу.

Основные рекомендации

Чтобы правильно сделать солнечные батареи своими руками, нужно придерживаться следующих рекомендаций:

  • проводник, который соединяет солнечные ячейки в единую систему, следует делать по точному размеру элементов. В этом случае учитывают размеры каждого фрагмента, длину проводника на обратной стороне поверхности и расстояние между пластинами. Это требуется для аккуратного соединения всех элементов и предотвращения обрезания припаянного проводника, чтобы не сломать ячейку;
  • следует наносить на место пайки небольшое количество олова, потому что оно плохо греется и пластина может повредиться из-за сильного нажатия на нее паяльником;
  • лучше всего сначала подготовить корпус для батареи, а затем поместить в него солнечные ячейки с проводниками. Это поможет при перемещении элементов избежать повреждений.

Получить бесплатную электроэнергию в своем доме мечтает каждый человек и эта мечта осуществима. Сделав солнечные батареи своими руками, можно наслаждаться дополнительным источником электроснабжения. При этом такая конструкция не наносит никакого вреда окружающей среде, к тому же она очень надежная и недорогостоящая.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Солнечные панели своими руками

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами – это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение – оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Качество пайки – основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло – желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью – во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18–19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Изделия из подручных материалов

Солнечную батарею можно собрать не только из дорогостоящих материалов, но и из подручных. Готовая конструкция хоть и будет менее эффективной, но позволит немного сэкономить на электроэнергии.

Диоды маленького вольтажа

Это один из самых простых и доступных вариантов изготовления самодельной солнечной панели. В основе устройства будут использоваться диоды небольшого вольтажа, которые изготовлены в стеклянном корпусе.

Делается батарея с соблюдением такой последовательности действий:

  1. Нужное количество диодов кладётся в стеклянную ёмкость, заливается ацетоном и оставляется на несколько часов.
  2. По истечении этого промежутка времени краска, покрывающая корпус деталей, размокнет и легко удалится.
  3. Затем берётся неметаллическая пластинка и на неё наносится необходимая разметка.
  4. В намеченные места впаиваются диоды. Располагать их нужно вертикально, так как в этом положении генерируется большее количество электричества.
  5. Готовое устройство тестируется и устанавливается в любом удобном месте, где есть доступ прямых солнечных лучей.

Медная фольга

Если нужно получить небольшое количество электроэнергии, то можно смастерить солнечную батарею из обыкновенной фольги.

Пошаговая инструкция:

  1. Берётся лист медной фольги площадью не меньше 50 квадратных сантиметров и протирается мыльным раствором. Это поможет очистить поверхность от жира и загрязнений.
  2. При помощи наждачной бумаги удаляется оксидная плёнка.
  3. После этого фольга кладётся на электроплиту и греется до появления красноватых пятен. Это свидетельствует о том, что образовавшиеся окислы становятся оксидом меди.
  4. Затем нагрев продлевается ещё на полчаса.
  5. По истечении этого времени плита отключается, и лист фольги медленно остывает при комнатной температуре.
  6. На следующем этапе лист помещается под струю воды и с него смываются остатки оксида.
  7. Из того же материала вырезается ещё один лист.
  8. После этого берётся большая пластиковая бутылка и у неё срезается верхняя часть.
  9. В получившуюся ёмкость опускаются два кусочка фольги и надёжно фиксируются.
  10. К первому листу подсоединяется минусовая клемма, а ко второму — плюсовая.
  11. Бутылка заполняется солевым раствором.

Пивные банки

Этот простой способ изготовления батареи не требует больших финансовых затрат. С его помощью можно получить малое количество электричества, которое немного уменьшит расходы.

Порядок действий:

  1. Из обыкновенной фанеры изготавливается корпус устройства.
  2. На передней поверхности устанавливается оргстекло, а на задней — стекловата или пенопласт.
  3. Затем берутся пивные банки из алюминия, и в их нижней части проделывается небольшое отверстие.
  4. Крышка ёмкостей срезается, а лишние элементы загибаются внутрь.
  5. Поверхность банок очищается от загрязнений и жира при помощи специальных чистящих средств на основе кислоты.
  6. После этого банки скрепляются друг с другом и обрабатываются силиконовым гелем.
  7. Конструкция просушивается и крепится к корпусу.
  8. Пивные ёмкости окрашиваются в тёмный цвет и закрываются оргстеклом.

Самостоятельно изготовленная солнечная панель — это замечательное устройство, которое позволяет снизить затраты на электроэнергию. При правильном его изготовлении и соблюдении всех рекомендаций можно смастерить качественное изделие, которое будет работать на протяжении многих лет.

Солнечная панель своими руками: выбор материалов для изготовления

Для изготовления солнечных модулей своими руками нужно предусмотреть наличие различных деталей. Материалы, которые понадобятся для того, чтобы сделать систему своими руками:

  • фотоэлектрические модули типа В;
  • цельные рамы или алюминиевые уголки для каркаса панели;
  • защитное покрытие.

Для изготовления каркаса можно использовать детали из алюминия или же купить готовые рамы, подходящие по размеру. В качестве защитного покрытия можно использовать различные материалы. Оно может быть изготовлено при помощи одного из компонентов:

  • оргстекло;
  • обычное стекло;
  • поликарбонат;
  • плексиглас.

Выбирая один из этих компонентов, нужно знать, что они примерно равноценны. При этом следует помнить, что хуже всех пропускает лучи солнца именно плексиглас.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
