Разновидности

Все устройства можно поделить на 2 категории: по принципу нагрева и способу хранения теплоносителя. При выборе гелиоустановки всегда необходимо выбирать исходя из параметров использования. В зависимости от конструкции, отличается способ эксплуатации и обслуживания оборудования.

Коллекторы с встроенным баком

Моноблочные установки предназначены для работы в период весна-осень. В зимние месяцы их отключают. Модели со встроенным баком легкие в монтаже и использовании. Все что необходимо — подключить его к системе водоснабжения.

Принцип работы:

1. солнечные лучи попадают на поглощающую панель (абсорберум);
2. полученная энергия передается в змеевик, который расположен в баке;
3. тепловая энергия передается от теплоносителя к воде.

В хороший солнечный день, такой коллектор может нагреть до 200 литров воды. Коллекторы с встроенным баком работают без давления, поэтому монтаж производят в наивысшей точке — крыша дома. Делается этого чтобы обеспечить необходимый напор воды.

Такие установки пользуются широким спросом, из-за простоты использования и легкого монтажа. Чаще всего их используют для летних домов и дачных участков.

Основной принцип работы — циркуляция воды. Теплая вода вверху, холодная снизу

При монтаже важно установить емкость для жидкости выше коллектора

Гелиосистемы с выносным баком

Такие типы коллекторов могут работать круглый год. Единственное условие, температура не должна падать ниже -50 градусов. Для нагрева воды используется внешний бойлер косвенного нагрева, а в качестве теплоносителя — антифриз.

Принцип работы:

1. поглощающая панель получает тепло и передает его в теплоноситель;
2. под давлением, теплоноситель поступает в теплообменник бака накопителя;
3. когда антифриз проходит по змеевику, он нагревает воду.

Такие гелиосистемы работает с подключением к насосной группе. Управление производится автоматически.

Достоинством солнечного коллектора с выносным баком является возможность получения энергии круглый год, при определенных условиях. Однако такие установки требуют подключения дополнительного оборудования, и работа коллектора зависит от электричества — его отключение может сказаться на работе установки.

Воздушная гелиосистема

Отопительная система может в качестве теплоносителя использовать не только жидкость, но и атмосферный воздух. Воздушный солнечный коллектор применяется для обогрева всех типов помещений и в зависимости от конструкции бывает трех типов:

• Плоский имеет схожие принципы с подобной жидкостной конструкцией.
• Пирамидальный использует сложную систему отражающих поверхностей.
• Венецианские жалюзи располагаются между переплетами стекла и направляют теплый воздух в помещение. Применяется при ленточном остеклении зданий.

В отличие от жидкостных устройств воздушный солнечный коллектор может быть изготовлен из неметаллических материалов.

Положительные и отрицательные качества коллекторов

Плюсы и минусы коллекторов

Как и любое другое устройство, коллектор обладает сильными и слабыми моментами

Это также следует принимать во внимание, так как благодаря им удастся определить – имеется ли необходимость монтировать гелиосистему или же выгоднее будет обойтись без нее

Главным положительным моментом данного устройства является их полная экологичность, так как они не способны нанести вред окружающей среде. Для нагрева теплоносителя не применяются процессы горения, во время эксплуатации нет никаких отработанных материалов, соответственно, в атмосферу не выделяется никаких вредных веществ. Такие системы идеально подойдут для людей, которые больны заболеваниями органов дыхания.

Несмотря на то, что стоит солнечный коллектор для отопления довольно-таки дорого, он представляет собой весьма экономичную конструкцию. Начать экономить можно уже на монтаже, если заниматься этим самостоятельно, но большинство специалистов советуют обратиться за помощью к профессионалам. В течение пяти лет коллектор в полном объеме возвращают свою стоимость и начинают работать на то, чтобы сохранить средства и ресурсы.

Если сравнивать такую систему отопления с твердотопливным или газовым котлом, то применение котлов значительно дороже, так как год от года горючее продолжает становиться все дороже и дороже, а за солнечную энергию платить вовсе не придется. В летний период, когда солнце постоянно на небосводе, эффективность солнечных коллекторов значительно превышает пользу от котла.

Гелиосистемы поглощают тепло даже  в случае, если в окружающей среде минимально освещение. Если конструкция будет собрана правильно, то даже в пасмурную погоду она станет давать нужное количество тепла.

Коллекторы представляют собой конструкции, совершенно не зависимые от подачи электрической или иной энергии. В некоторых регионах нашей страны солнце зачастую светит полгода, поэтому здесь можно и вовсе отказаться от использования исчерпаемых ресурсов типа газа или электроэнергии для отопления строения. Даже в случае, если наблюдаются периодические проблемы с подачей энергии, конструкция будет продолжать производить достаточное количество теплоты.

Гарантия на гелиосистемы составляет порядка 15 лет, однако здесь имеется ряд определенных нюансов: воздействие атмосферных осадков не является гарантийным случаем, поэтому следует тщательно продумать, как защитить коллектор от подобных поломок.

Главным отрицательным моментом гелиосистем является их стоимость. Одни из наиболее дорогих конструкций могут обойтись примерно в 10 тысяч долларов без установки и обслуживания. Производители говорят, что для установки такой конструкции не нужно получать никаких разрешений: в частности, для  монтажа в индивидуальном жилом доме, действительно не придется оформлять никаких документов. Для установки на крыше многоквартирного дома нужно будет получить соответствующую бумагу от жилищного управления.

Вследствие того, что в большинстве регионов нашей страны довольно холодно и пасмурно, такие изделия на сегодняшний день не отличаются популярностью. Однако за пределами нашей страны, где люди гораздо больше заботятся о сохранности окружающей среды, их можно встретить значительно чаще.

Устройство солнечного коллектора

Принцип работы солнечного коллектора основан на законах физики — лучи попадают в короб (замкнутое пространство), трансформируются в теплоэнергию и накапливаются. Конечно, в коллекторе и в трубах часть энергии теряется, но даже при КПД 60% солнечные коллекторы — достойная альтернатива традиционному отоплению. На севере Европы так обогревают половину частных домов, вторую половину добирают печным отоплением древесиной.

Составные части гидравлической системы солнечного коллектора:

• Панель.
• Аванкамера.
• Накопительный бак.

Панель — это радиатор из труб в коробе с верхней стеклянной стенкой. Панель обычно устанавливают на крыше или в другом незатененном месте. Вода поступает в радиаторы, нагревается и перетекает в аванкамеру, где холодная жидкость замещается горячей. Таким образом сохраняется давление в системе. Горячий теплоноситель переходит в накопительный бак и распределяется по отопительной системе.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

Заводской коллектор для нагрева воды от солнца работает следующим образом:

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

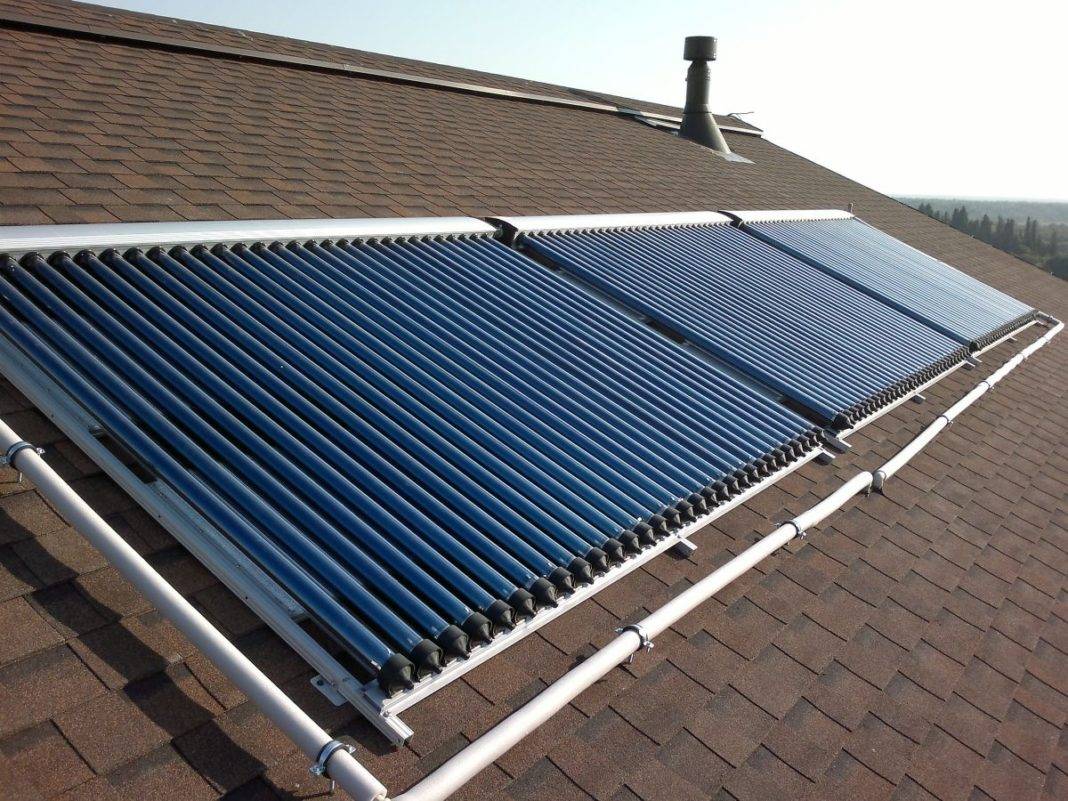

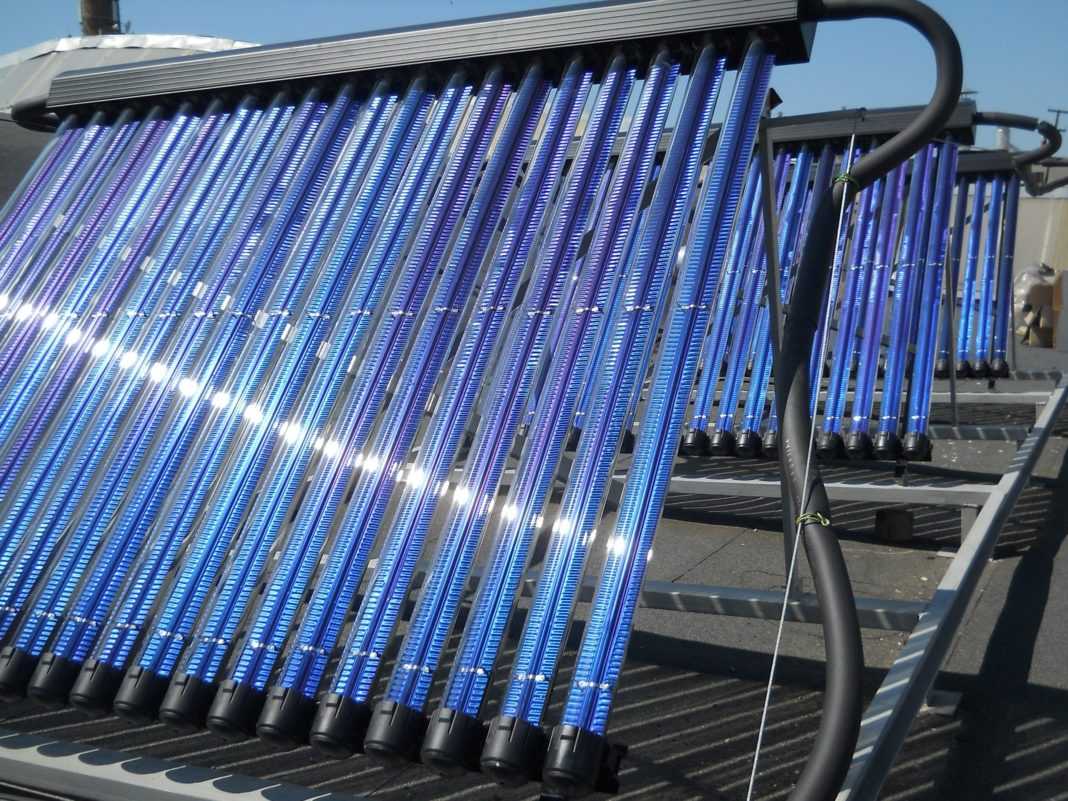

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора

При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас

Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

Сколько служат солнечные батареи?

Срок службы солнечных батарей

Производители часто указывают срок эксплуатации – 20-30 лет (в среднем -25 лет). На протяжении указанного периода устройство может работать без потери мощности, сбоев. Однако это не значит, что по окончании данного срока модули перестанут функционировать. Это заблуждение, т. к. солнечные батареи могут служить намного дольше (до 60 и более лет, как первая из запущенных в эксплуатацию конструкций). Только в данном случае будет постепенно снижаться производительность. Но скорость развития этого процесса низкая. Так, за 10 лет батареи могут потерять не более 10% мощности.

При регулярной эксплуатации, максимальной нагрузке модули быстрее теряют свойства. Чтобы остановить этот процесс, а также увеличить срок службы устройства, рекомендуется придерживаться рекомендаций:

• обеспечение защиты фотоэлементов: необходимо снизить вероятность механического повреждения, солнечные батареи нужно устанавливать на участках, где риск падения деревьев нулевой, а также уровень воздействия ветровой нагрузки умеренный (что позволит исключить срыв ветром);
• установка на открытой местности ветрозаградительных конструкций;
• выполнение обслуживания, своевременная очистка модуля от сора.

В продаже есть также готовые комплекты – устанавливаются преимущественно для энергообеспечения частного жилья. Они состоят из батарей, силовой электроники. Длительность эксплуатации каждого из элементов, узлов разная. Так, батареи могут прослужить 2-15 лет, силовая электроника – до 20 лет.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Как сделать солнечный коллектор для нагрева бассейна своими руками

Несмотря на простоту устройства, гибкий или пирамидальный бытовой коллектор стоит в районе 20 тыс. рублей. Если просчитать отдельно расходы на приобретение комплектующих элементов, то сделать солнечный коллектор для бассейна получится за 6-7 тыс. рублей.

Основные расходы пойдут на покупку шланга. Сначала нужно рассчитать его длину и толщину. Обычно вода в системе бассейна циркулирует со скоростью от 0,4 до 0,7 м/с. При таких параметрах 1 м шланга сечением 25 мм за час жарким солнечным днем способен выдать 3,5 л горячей воды. Взяв этот показатель производительности за основу, рассчитывают общую длину шланга с учетом объема воды в бассейне.

Важно! Расчеты получатся всегда примерные, так как на нагрев воды влияет температура наружного воздуха, интенсивность использования бассейна, наличие укрытия чаши и другие нюансы.

Проще всего собрать для бассейна солнечный коллектор из ПНД труб черного цвета. Оптимально отдать предпочтение пирамидальной конструкции открытого типа. Трубу покупают именно черного цвета, чтобы лучше притягивалась солнечная энергия. Светлые оттенки отражают солнечный свет. Например, в трубе голубого цвета вода медленнее будет прогреваться.

Совет! При покупке ПНД трубы нужно удостовериться в наличии на черных стенках продольной синей полосы. Маркировка обозначает, что пластик не технический, а подходит для питьевой воды.

Каркасом коллектора выступает пирамида из бруса. Для ее изготовления берут квадратный кусок фанеры площадью 1 м2. По центру фиксируют стойку. От углов фанеры к вершине опоры устанавливают наклонные элементы из бруса. Получившаяся пирамида напоминает подставку под новогоднюю елку. На готовую конструкцию спиралью наматывают ПНД трубу. Между каждым витком оставляют зазор около 1,5 см. К наклонным элементам пирамиды трубу фиксируют хомутами. Крепления предотвратят съезжание витков. Концы трубы подключают к насосной системе бассейна.

Совет! Чтобы повысить эффективность самодельного коллектора, на основании из фанеры наклеивают любой фольгированный материал. Отражатель будет направлять солнечные лучи на шланг.

На видео пример солнечного коллектора:

https://youtube.com/watch?v=oIQEh6UO104

Чтобы изготовить закрытого типа солнечный коллектор для уличного бассейна, нужно выполнить следующие действия:

1. Максимально ближе к бассейну на солнечном участке выбирают место под панельный гелиоколлектор. Лицевая часть аккумулирующего устройства должна смотреть на юг. Выбранное место очищают от травы, снимают лопатой дерновой слой. Дно ямы застилают геотекстилем, засыпают до уровня земли песком и щебнем. Сверху на подушке выкладывают площадку из тротуарной плитки, накрывают ее любым гидроизоляционным материалом.
2. Из бруса сечением 50х50 мм собирают раму, которая исполнит роль каркаса короба. Внутри здесь будет лежать труба. Нижнюю часть рамы обшивают фанерой. Этой плоскостью короб будет направлен на север.
3. Раму щита усиливают монтажными уголками. Аналогично из этих элементов устанавливают выступы, за которые будет фиксироваться шланг коллектора. Из бруса собирают каркас для вертикальной установки щита. Располагают его на подготовленной площадке. К каркасу тыльной стороной, обшитой фанерой, крепят щит.
4. По периметру рамы с лицевой стороны крепят рейки. Они должны иметь пазы под стекло. Весь щит красят краской черного цвета. Внутри щита укладывают шланг черного цвета. Расстояние между каждой линией выдерживают 4,5 см. К заранее подготовленным выступам шланг фиксируют хомутами или пластиковыми держателями. Трубу изогнуть под крутым углом для укладки в короб не получится. Ее режут кусками, а для соединения применяют фасонные элементы: уголки, муфты.
5. После монтажа шланг коллектор подключают к насосной системе бассейна, проводят гидравлическое испытание. Если все нормально, приступают к остеклению. Для этих целей оптимально использовать стекло. Если его нет, подойдет поликарбонат, но его прозрачность меньше, за счет чего снизится КПД коллектора.

После остекления можно осуществлять подогрев воды в бассейне солнечным коллектором самостоятельной сборки. Система запускается от ручного включения насоса. При желании можно поставить автоматику с термодатчиками.

Жарким солнечным днем вода внутри шланг аккумулирующего устройства прогреется до температуры + 70 оС. Примерно за 4-7 часов работы циркуляции вода в бассейне прогреется до + 25 оС. Однако эти показатели примерные. Температура нагрева зависит от объема бассейна и размера коллектора.

Оконное отопление

Очередное открытие позволило превратить поверхность окон в эффективную батарею. На стекло наносят специальный состав, который активно поглощает лучи солнца. Свет аккумулируется и преобразовывается в электроэнергию.

Нанесение состава не делает стекло непрозрачным, поскольку плёнка очень тонкая и совершенно бесцветная. Кроме того, разработка позволяет потреблять не только прямые лучи, но и рассеянный свет при пасмурной погоде. Такие фотоэлементы не портят внешний вид здания и не требуют добавочного места для монтажа.

Таким образом, становится понятно, что технологии солнечной энергетики проникли во все сферы жизни и промышленности, делая её удобнее и заменяя невозобновляемые ресурсы, которые постоянно увеличиваются в стоимости.

Возобновляемая энергия в мире

Главный потребитель возобновляемых источников энергии – Евросоюз. В некоторых странах альтернативная энергетика вырабатывает почти 40% от всей электроэнергии. Там уже прижились разные меры поддержки: скидочные тарифы на подключение и возврат денег за покупку оборудования. Не отстают страны Востока и США.

Германия

40% электроэнергии в Германии дают возобновляемые источники. Она лидер по числу ветровых установок, которые генерируют 20,4 % электричества. Оставшаяся доля приходится на гидроэнергетику, биоэнергетику и солнечную энергетику. Немецкое правительство поставило план: вырабатывать 80% энергии за счёт альтернативных источников к 2050 году, но закрывать атомные электростанции пока не хочет.

Исландия

У Исландии очень много горячей воды, потому что она расположилась в зоне вулканической активности. Страна обеспечивает 85% домов отоплением из геотермальных источников и покрывает ими 65% потребностей населения в электроэнергии. Мощность источников настолько велика, что они хотят наладить экспорт энергии в Великобританию.

Швеция

После нефтяного кризиса 1973 года страна стала искать другие источники энергии. Началось всё с ГЭС и АЭС. Из-за атомных станций шведов часто критиковали Greenpeace, но с конца 80-х доля энергии от АЭС не растёт.

Начиная с 90-х Швеция строит оффшорные ветропарки в море. На выбросы предприятиями углерода в атмосферу введён дополнительный налог, а для производителей ветровой, солнечной и биоэнергии есть льготы.

Ещё Швеция активно использует энергию от переработки мусора и даже планирует его закупать у соседних стран, чтобы отказаться от нефти. Некоторые города получают тепло от мусоросжигательных заводов.

Китай

В Китае самая мощная ГЭС в мире – «Три ущелья». По состоянию на 2018 год – это крупнейшее по массе сооружение. Её сплошная бетонная плотина весит 65,5 млн тонн. За 2014 станция произвела рекордные для мира 98,8 млрд кВт⋅ч.

Крупнейшие ветровые ресурсы тоже здесь (три четверти из них поставлены в море). К 2020 году страна планирует выработать при их помощи 210 ГВт.

Ещё тут 2 700 геотермальных источников и делают 63% устройств для преобразования солнечной энергии. Китай занимает третье место в производстве биотоплива на основе этанола.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Абсорбер, самая важная часть системы

Часть солнечного коллектора, которая принимает, аккумулирует и передает тепло теплоносителю называется абсорбером. Именно от этого элемента зависит КПД всей системы.

Изготавливают этот элемент из меди, алюминия или стекла, с последующим покрытием. Как раз от покрытия больше зависит эффективность работы абсорбера, чем от материала, из которого он изготовлен. Ниже, на фото, вы можете посмотреть какие покрытия бывают и как эффективно они могут поглощать тепло.

В описании системы указано максимально возможное поглощение солнечной энергии попадающей на абсорбер. «α» – это максимально возможный процент поглощения. «ε» – это процент отражающегося тепла.

По типу строения

Абсорберы отличаются и по типу устройства, сейчас их всего два вида:

Перьевые

– устроены следующим образом. Пластины соединяют между собой трубки с теплоносителем. Сами трубки могут быть соединены между собой в одну систему несколькими способами. Это простой тип абсорбера, который можно сделать своими руками.

Цилиндрические

– в этом случае покрытие наносится на стеклянную поверхность колбы и применяется в вакуумных коллекторах. Благодаря этому устройству тепла концентрируется больше как раз в центре трубки где расположен тепло съемник, или стержень. Работает эта система с более высоким КПД, нежели перьевая.
