Обзор радиаторов отопления Kermi

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

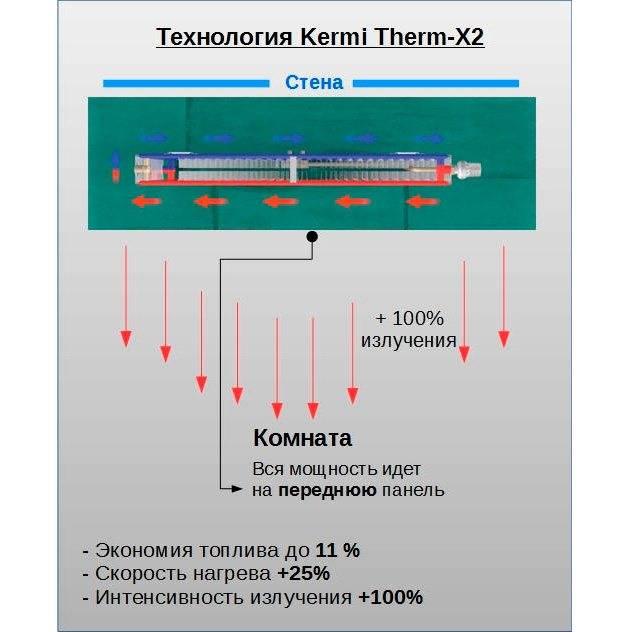

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Достоинства и недостатки батарей Kermi

Немецкие радиаторы отопления Kermi обладают массой достоинств и минимум недостатков – это характерно для многих видов товаров, произведенных в Германии. Для начала опишем ключевые достоинства:


Технология Kermi Therm-x2 поможет сэкономить ваши деньги, благодаря особой циркуляции теплоносителя в радиаторе.

  • Высокая эффективность за счет применяемой технологии therm-x2 – обеспечивает снижение затрат на обогрев;
  • Качественная стальная основа – обеспечивает продолжительный срок службы;
  • Стойкость к давлению до 10 атмосфер – проверочное давление для многих моделей составляет 13-14 атмосфер;
  • Изобилие моделей – под любые интерьеры;
  • Наличие встроенных терморегуляторов (характерно для некоторых моделей);
  • Быстрый прогрев помещений – обеспечивается технологией therm-x2.

Что касается недостатков, то их очень мало:

  • Отсутствие стойкости к гидроударам – сталь не выдерживает сильных перегрузок;
  • Несколько высокие цены – за качество немецкой продукции нужно платить.

Таким образом, батареи отопления Керми станут отличным решением для обогрева жилых помещений.

Рекомендации по установке радиаторов Керми

Модели батарей Керми специально изготавливаются с соблюдением распространенных типоразмеров, чтобы облегчить их установку или замену. При этом производитель позаботился о том, чтобы максимально облегчить задачу, связанную с подключением, предоставив подробные инструкции:

  • Расчет мощности радиаторов отопления Керми. Необходимая производительность высчитывается по формуле – 100 Вт + 1 м². Можно подобрать радиатор просто определив отапливаемую площадь и воспользовавшись калькулятором, находящимся на сайте.

Особенности монтажа – минимальная высота установки от пола 10 см. Рекомендуется, чтобы изделие не примыкало к стене вплотную, минимальный промежуток 5 см.При монтаже лучше использовать фирменные комплектующие для установки. Настенные крепления идут в комплекте, узел нижнего подключения, запорная и регулирующая арматура приобретается отдельно. Подключение – последовательное соединение радиаторов в однотрубной системе отопления выполняется через специальный переходник. При двухтрубном подключении, установки дополнительных узлов не требуется.На каждый радиатор рекомендуется установить кран Маевского, позволяющий после заполнения трубопровода водой спустить воздух из системы отопления. Развоздушивать систему необходимо начиная от самой ближней к котлу батареи. Особенности установки конвекторов – при монтаже конвектора в пол предварительно подготавливается выемка. С помощью болгарки вырезается ниша в полу, на 5 мм превышающая габариты корпуса конвектора. В месте подключения трубопровода вырезаются штробы, достаточной ширины, для обеспечения беспрепятственного доступа к месту соединения.Напольное крепление выполняется с помощью специальных ножек, фиксирующих корпус конвектора. Конструкция напольных кронштейнов (идут в комплекте) позволяет выставить необходимую высоту.

В комплекте прилагается подробная схема подключения радиаторов Керми с нижней подводкой, предоставленная производителем. От точного соблюдения указаний зависит теплоотдача батареи и равномерность прогрева панели.

Что делать после расчета

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Не переборщите

Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Расчет мощности радиаторов Kermi

Требуемая тепловая мощность радиаторов Kermi зависит от:

  • площади помещения;
  • объёма помещения;
  • теплопотерь помещения;
  • характеристик теплосистемы.

Определение мощности радиаторов, исходя из площади

Строительные нормы определяют средний расход тепла на 1 м2 пола помещения – 100 Вт. Это очень приблизительный показатель, поэтому чаще прибегают к использованию формулы Q= (2So+Sp+Sns)( 0,54Dt+22), где:

  • Q – искомая совокупная теплоотдача радиаторов;
  • Dt – разница между уличной и внутренней температурой;
  • So – площадь окон;
  • Sp – напольная площадь;
  • Sns – площадь «уличных» стен.

Выбирая модель Kermi (радиаторы), мощность рассчитывают по этой формуле, но с учётом теплопотерь, свойственных конкретному помещению. Точные показатели могут определить специалисты.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

  • в панельных зданиях – 0,041 кВт;
  • в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

  • 1 наружная стена – 1,1;
  • 2 наружные стены и 1 окно – 1,2;
  • 2 наружные стены и 2 окна – 1,3;
  • окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Модельный ряд

Батареи Kermi

Под маркой Kermi выпускаются две модели радиаторов отопления:

  1. Эти радиаторы имеют гладкую лицевую часть.
  2. Лицевая часть данной модели имеет гофрированную поверхность.

В первом модельном ряду встречается радиатор Plan-V, или FKO. Трубы к такой батареи подводятся снизу и подключатся в зависимости от потребностей владельца справа, слева или в центральной части.

Основные типоразмеры батарей Kermi

Все модели Plan-K, маркированные индексом FKV, имеют боковой тип подключения. Этот ряд включает в себя батареи, применяемые в качестве замены чугунных радиаторов отопления с межосевым расстоянием 500 и 900 мм. Если трубы ранее не были повреждены. то при выполнении данной процедуры не потребуется новая подводка.

Радиаторы, маркированные как FKV и FKO, бывают нескольких типов, различающихся между собой количеством панелей (1-3) и числом пластин (0-3).

Среди моделей, выпускаемых под немецкой маркой Kermi, встречается радиатор Plan-V гигиенический. Этот прибор предназначается для медицинских учреждений, а также устанавливается в помещениях, где проживают люди-аллергики. Данная модель лишена дополнительных конструктивных элементов (крышки и другое), благодаря чему снижается объем накопления пыли на нем. Кроме того, отсутствие указанных элементов упрощает очистку радиатора.

Специально для помещений, в которых невозможно разместить стандартные батареи, разработан Verteo Plan с гладкой поверхностью. Среди недостатков этого прибора следует выделить то, что рабочее давление, которое он поддерживает, не может быть выше 6 Бар.

Профильные радиаторы марки Kermi выпускаются в двух исполнениях: модели с боковым подключением маркируются индексом К, с нижним – V. В аналогичных модификациях производятся также модели Verteo Profil. Последние отличаются меньшей на 2-3 см глубиной.

Технические параметры

Радиаторы марки Kermi вне зависимости от их типа способны выдерживать рабочее давление до 10 Бар, а испытательное – до 13 Бар. При высоте, варьирующейся в пределах 300-900 мм, их длина может составлять 400-3000 мм. В радиаторы Kermi разрешено подавать теплоноситель, температура которого не превышает 110 градусов. На немецких моделях используются входные патрубки G 3/4” или G 1/2”. Показатель тепловой мощности радиаторов Kermi меняется в зависимости от их основных характеристик.

При выборе батарей рекомендуется использовать специализированные таблицы, в которых указана зависимости между показателями отопительных приборов и размерами помещений.

Особенности установки и ухода

Каждый радиатор стальной Kermi (Fko или FKV, не имеет значение) оснащен производителем специальной разделительной пробкой, которую нужно правильно установить после монтажа устройства. Именно она разделяет теплоноситель, обеспечивая последовательность подключения панелей.

Если осуществляется нижнее подключение по принципу «ленинградка», то пробка не монтируется, и эффект Therm-X2 не будет работать.

В том случае, если происходит замена старых отопительных приборов на стальные радиаторы Керми, потребуются специальные переходники, которые корректируют расстояние между трубами.

Как и другие виды обогревательных устройств, радиаторы торговой марки Керми нуждаются в регулярной очистке. Как правило, они снабжены крышками, которые плотно закрывают внутреннее содержимое прибора. Снять их можно при помощи «ключа», которым является логотип компании, выполненный на пластине из пластмассы. Ее нужно слегка оттянуть, чтобы не поцарапать краску и проворачивать против часовой стрелки до тех пор, пока она не отсоединится. После ее снятия можно убирать боковушки и крышку и приступать к очистке радиатора.

Стальной радиатор Kermi нижнее подключение — схема (pdf):

В последнее время стало популярно менять металлические трубы на полипропиленовые. Обвязка панельного стального радиатора Керми полипропиленом является хорошим дополнением к качественному устройству.

Эти трубы способны выдерживать давление до 25 Бар и имеют длительный срок эксплуатации до 40 лет. Если произвести обвязку методом спайки при помощи специального аппарата, то срок службы радиаторов может значительно увеличиться.

Подводя итоги, можно сказать, что стальные панельные радиаторы Керми – это одни из самых качественных, надежных и мощных отопительных приборов из этого материала на отечественном рынке. Их единственным недостатком является высокая цена, которая вполне компенсируется долгим сроком эксплуатации батарей.

Радиаторы Керми встречаются примерно в 80-90% магазинов, торгующих теплотехникой. Убедиться в этом просто – зайдите в любой магазин и уточните их наличие, в подавляющем большинстве случаев ответ будет положительным. Радиаторы от этого немецкого производителя славятся своим качеством и выносливостью, а их разнообразие позволяет обогревать помещения любого типа. Поэтому мы решили посвятить Kermi отдельный обзор. В нем мы расскажем:

  • Об используемых в производстве технологиях;
  • О технических характеристиках радиаторов;
  • О достоинствах и недостатках продукции Керми;
  • О наиболее востребованных моделях.

В заключение мы опубликуем пользовательские отзывы.

Общая характеристика оборудования Kermi (Германия) и Purmo (Финляндия)

Стальные радиаторы отопления Kermi хорошо противостоят коррозийным процессам.

Стальные панельные нагревательные элементы производства Purmo и Kermi – универсальное оборудование. Хорошо зарекомендовало себя как в централизованной системе отопления закрытого типа, так и для обогрева домов в частном секторе, то есть при организации частного контура также закрытого типа. Радиаторы могут работать с однотрубной и двухтрубной системой, где теплоносителем выступает вода. Оборудование выдерживает рабочее давление в 7-8 атм, опрессовочное – 13 атм. Благодаря двойному окрашиванию как наружной, так и внутренней поверхности, эти батареи противостоят коррозийным процессам, потому отличаются продолжительным сроком эксплуатации. Все приборы компактны и имеют универсальный дизайн, что помогает им гармонично вписаться в любой интерьер помещения.
