Установка расширительного бака для отопления закрытого и открытого типа

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

расширительный бак для отопления

⇆

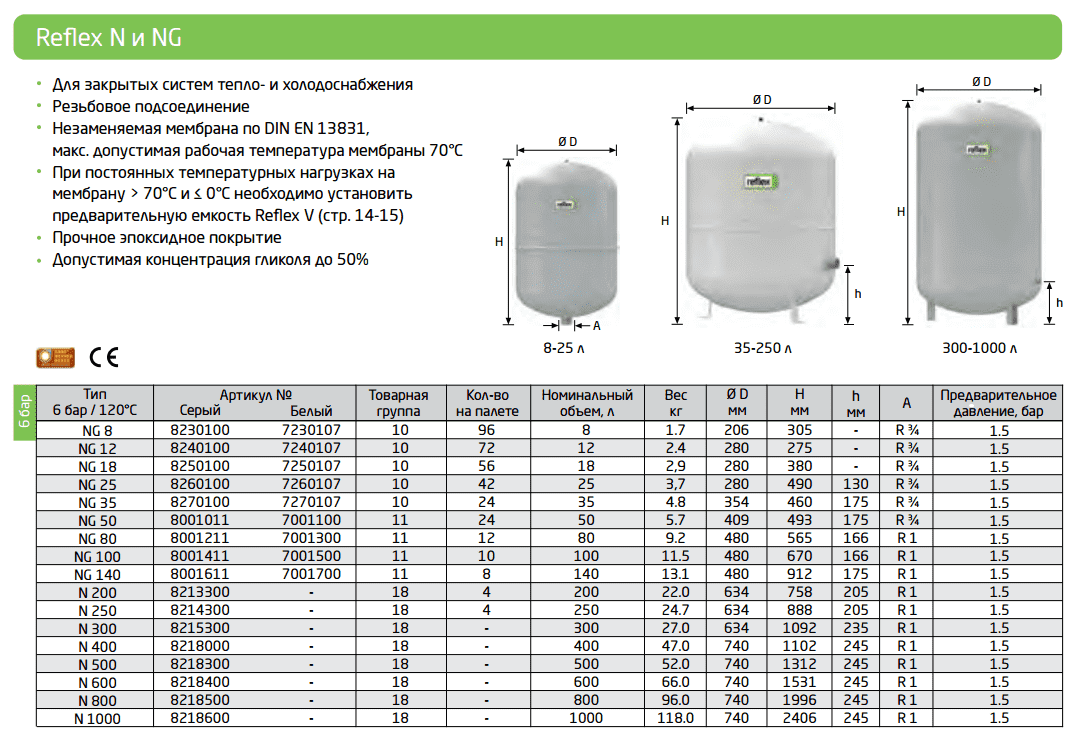

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Правила подключения и возможные трудности ↑

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

Несколько рекомендаций общего плана могут помочь при установке расширительного бака:

• в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
• не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
• подключается запорная арматура;
• подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения

При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина

Правильный выбор

Правильно подобрать прибор можно, исходя из имеющегося отопительного оборудования, собственных возможностей, предпочтений.

Открытые расширительные устройства отлично справляются с проблемой компенсации перепадов давления обогревательной конструкции, но для большинства людей имеют слишком много недостатков.

Мембранные бачки станут отличным решением для стабильной работы системы отопления

Во время приобретения изделия, важно учесть некоторые нюансы. Первой, самой важной характеристикой агрегата является внутренняя мембрана

Данный разделитель должен спокойно переносить высокие температуры, нарастающее внутреннее давление. Нарушение целостности мембранного полотна происходит редко и случается только при неправильном запуске системы. В иных ситуациях нагрев, сжатие воздуха происходят постепенно, не оказывая разрушительного воздействия. Но температурные показатели могут достигать больших значений, поэтому мембрана должна их стойко переносить.

Важно не перепутать изделия с гидроаккумулятором, с которым так много общего. Часто неграмотные или хитрые продавцы внушают покупателю, что вся разница заключается в окрасе оборудования

На самом деле предназначение приборов абсолютно разное, поэтому запасник для воды производится из материалов с другим составом, а мембрана подготовлена для холодного водоснабжения. Подобные характеристики совершенно не подходят для оборудования подачи тепла.

Гидроаккумулятор

Выбор расширительного аппарата основывается на его устойчивости к горячим жидкостям, поэтому средний показатель теплостойкости должен составлять 90 градусов, а более современные модели стойки переносят 110 градусов.

Увидеть наглядный пример того, как правильно подобрать бак расширителя, можно в следующем видео:

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

• С мембраной тарельчатого типа;
• с грушевидной мембраной.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Крепления для стены

Стандартные наборы для крепления расширительных баков к стене выдерживают вес до 50 кг. Они включают кронштейн или скобу, стальные хомуты, пластиковые дюбеля и стальные шурупы. Если нет возможности приобрести готовый комплект, детали для монтажа покупают и по отдельности.

Определившись с местом расположения, и убедившись, что стена выдержит вес устройства, приступают к крепежу. Для начала отмечают карандашом будущие отверстия для кронштейна. Затем берут сверло (8 мм) и сверлят углубления для дюбелей. Дюбеля забивают в отверстия и крепят скобу с помощью шурупов. В специальные отверстия кронштейна продевают стальные хомуты и фиксируют бак.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% – это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.
