Положительные и отрицательные моменты теплого пола
Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:
- простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
- система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
- существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
- современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
- система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.
К недостаткам системы относятся:
- сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
- при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
- некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.
При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.
Обзор производителей и моделей
На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:
Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.
Knauf (Германия) — популярная компания, выпускает высококачественные плиты.
Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.
Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:
- плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
- рулонное тонкое изделие с фольгированным слоем.
Российская компания Экопол — её изделия отличаются отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.
«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.
Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:
Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.
Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.
Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.
NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.
Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.
Видео материалы
Плюсы и Минусы Матов для теплого пола Кнауф и Контур
Watch this video on YouTube
#маты для водяного теплого пола,#экопол 20, #лучшая подложка теплого пола, #конвектор напольный
Watch this video on YouTube
Почему не греет водяной теплый пол: неисправности и их устранение
Водяное встроенное в пол отопление представляет собой достаточно сложную систему взаимосвязанных компонентов. Если не работает водяной теплый пол, причины могут быть различны.
Прежде всего, необходимо знать основные элементы данного типа отопления:
- Трубы – магистрали, по которым циркулирует теплоноситель, передающий тепло поверхности пола.
Байпас.
- Циркуляционный насос.
- Коллектор и электроприводы входной группы, служащие для регулирования потока в контурах, а также балансировочный клапан, предназначенный для смешивания нагретой и уже отдавшей тепло воды.
- Термостаты и терморегуляторы, позволяющие регулировать и поддерживать заданную температуру. При поломке возможно как охлаждение, так и критический перегрев системы.
Стоит брать в расчет возможные огрехи в монтаже. Устранить такую неисправность как, например, недостаточное количество утеплителя и высокие теплопотери, будет проблематично, ведь придется поднимать напольное покрытие теплого водяного пола, демонтировать стяжку и трубы.
Также если не греет теплый водяной пол, причины могут крыться в неправильных расчетах при проектировании и, как следствие, неверно подобранных по параметрам компонентах системы. Нередко случается, что для должного нагрева не хватает энергии. В данном случае дело в слабом напряжении сети или недостаточной мощности котла.
Однако рассмотрим наиболее характерные поломки, места и причины их возникновения, а также пути решения проблемы.
Повреждения трубопровода
Прорыв водяного теплого пола проявляется в протечке и нередко резком падении давления в трубах. Течь не только уменьшает количество теплоносителя в системе, но и чревата разрушением пола, затоплением соседей и порчей имущества.
Если теплый водяной пол стал плохо греть, и заподозрена протечка, то первым делом необходимо осмотреть поверхность и стыки напольного покрытия.
После определения места протечки нужно аккуратно локально демонтировать напольное покрытие и стяжку. Метод устранения течи сводится к иссечению поврежденного участка трубы и замене его на новый, целый. Технология же зависит от типа используемых труб.
Перед демонтажом покрытия и иссечение трубы, необходимо сначала перекрыть подачу теплоносителя в контур (на коллекторе), после чего полностью слить из контура воду. После ремонта контур запускается. Обязательной является проверка спайки или соединения на герметичность.
Перед тем как прогревать водяной теплый пол, необходимо его обезвоздушить.
Неравномерность нагрева
В случаях, когда плохо греет водяной теплый пол, причины могут крыться в неравномерности распределения теплоносителя в контурах. Обусловлено это тем, что контуры, как правило, имеют различную длину. Если скорость подачи воды на коллекторе в каждую петлю одинакова, то для прохождения более длинного контура теплоносителю потребуется больше времени. Соответственно, в таких петлях вода быстрее остывает.
В таком случае решить вопрос почему не прогревается теплый водяной пол позволит регулировка подачи теплоносителя на коллекторе в каждый контур.
При этом придется запастись терпением, ведь то, за какое время прогревается водяной теплый пол, зависит от многих факторов (устройство и толщина «теплого пирога», температура и интенсивность подачи воды, температура за окнами, материал напольного покрытия, какой мощности выбран нагреватель для теплого водяного пола и т. д.).
Облегчить контроль и регулировку помогут средства автоматизации, а именно температурные датчики и сервоприводы на клапанах коллектора, подключенные к наружному терморегулятору – анализатору, посылающему команды на коллектор для регулировки подачи воды в петли.
Неисправности электрооборудования
Почему не греется теплый водяной пол, если протечки нет? Учитывая то, что некоторые элементы системы для функционирования требуют питания от электросети, можно предположить, что причина неприятности кроется именно в них.
Распространенной поломкой представляется выход из строя циркуляционного насоса и термостата, расположенного в смесительном узле коллектора.
После общей проверки термостата, если проблема не выявлена, необходимо проверить сопротивление каждой его клеммы. Вполне возможно, что вышли из строя датчики температуры. А потому рекомендуется регулярно проверять их работоспособность.
Если самостоятельно не удалось обнаружить почему не греет водяной теплый пол, при этом ничего более не вызвало подозрений, лучше обратиться за помощью к специалисту.
Теплый пол и способы его монтажа
Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».
- бетонная заливка;
- настил.
Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.
А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.
Почему надо удалять воздух
Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.
При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.
Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.
Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.
Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.
При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления
Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.
Виды трубопроводов для водяной системы
В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.
Рассмотрим самые распространенные виды трубопроводов и их характеристики.
Полипропиленовые
В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.
Полиэтиленовые
Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.
Нержавеющие
Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.
Медные
По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

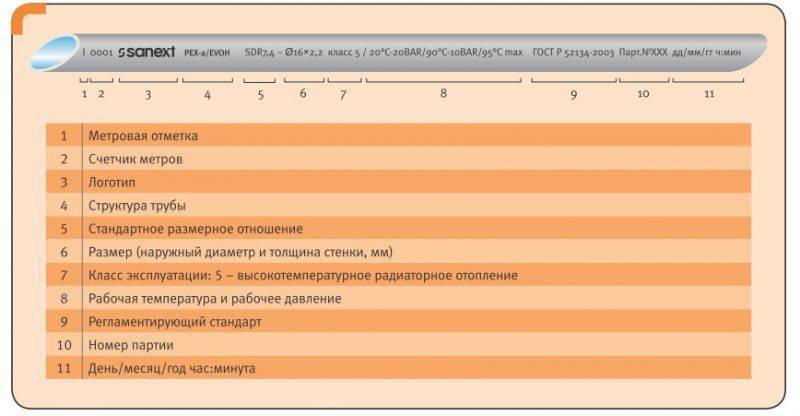

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:
- Линейное расширение не более — 0, 055 мм/мК;
- Теплопроводность не менее – 0,43 Вт/мК;
- Диаметр – от 1,6 см до 2 см.
Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды
Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления

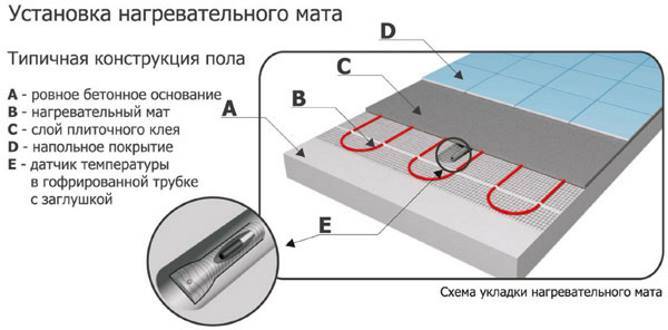

Термоматы или пол тонкокабельные на сетке
Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.
Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.
Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.
Данные для расчета длины трубопровода
Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.
Длина трубы для контура
Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.
| Внешний диаметр трубы | Максимальная величина трубы |
| 1,6 – 1,7 см. | 100 – 102 м. |
| 1,8 – 1,9 см. | 120 – 122м. |
| 2 см. | 120 – 125 м. |
Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.
Шаг укладки теплого пола
От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.
Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.
| Шаг, см. | Расход рабочего материала на 1 кв.м., м. |
| 10 — 12 | 10 – 10,5 |
| 15 — 18 | 6,7 – 7,2 |
| 20 — 22 | 5 – 6,1 |
| 25 — 27 | 4 – 4,8 |
| 30 — 35 | 3,4 – 3,9 |
При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.
Онлайн калькулятор для расчета
Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:
- На бумаге рисуется общая площадь помещения.
- Измеряются размеры габаритной мебели и напольной электротехники.
- В соответствующем расположении все измерения переносятся на бумагу.
- Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.
Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.
Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.
Высчитывается длина по следующей формуле:
Д = Р/Т ˟ k, где:
Д – длина трубы;
Р – обогреваемая площадь помещения;
Т – шаг трубы для теплого водяного пола;
k – показатель запаса, находящийся в промежутке 1,1-1,4.
Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.
Последовательность укладки труб
Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.
Работы выполняются следующим образом:
- Подготавливается черновой пол. На предварительном этапе потребуется очистить основание от мусора, убрать наплывы. Обязательно рассчитывают и схематически разбивают помещение на несколько отдельных секторов. Обязательным условием является то, чтобы минимальная площадь участков была не менее 2 к 1. Длина контура не должна быть более 70 м. Руководствоваться при расчетах можно инструкцией по укладке трубы, которая предоставляется заводом производителем.
- Теплоизоляция. Укладывается сверху чернового пола. Для изоляции можно использовать системы типа Penoplex. Стыки плиты задуваются монтажной пеной. Между предварительно рассчитанных участков укладывается демпферная лента, обязательная в устройстве теплых полов. Суть демпферной ленты сводится к тому, чтобы избежать растрескивания стяжки при нагреве. Демпферная лента создаёт зоны компенсации. Обязательно проводится разделение контуров демпферной лентой. Разница температуры в подаче и обратке горячей воды без применения компенсационного слоя приводит к образованию конденсата и растрескиванию стяжки.
- Монтируется армирующая сетка. По сетке разлаживаются маты для укладки. Если планируется обойтись без матов, то можно использовать пластиковую сетку для крепления труб. Армирующая сетка приподнимается над поверхностью приблизительно на 2-3 см.
- Раскладываются трубы, используемые для монтажа. На предварительном этапе необходимо рассчитать идеальный шаг монтажа, а также способ раскладки. К арматуре крепление трубы осуществляется гарпунами.
- Трубы заполняются водой и опрессовываются до максимального рабочего давления. При опрессовке труба расширяется и принимает рабочий размер, чтобы при эксплуатации исключить излишнее давление на бетонную стяжку.
- Заливается бетонная стяжка.
Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.
Полистирольная система имеет несколько основных преимуществ:
- Принцип укладки труб отличается простотой. Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
- Отсутствует необходимость в проведении дополнительных бетонных работ. Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
- Скорость проведения монтажа. Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
- Максимальная теплоотдача. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.
Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж теплых полов водяного типа, проблематичным и практически невозможным. Облегчить процесс установки позволит применение специальных матов.
Как отремонтировать систему обогрева своими руками?
Если в системе обогрева замечена протечка, для ликвидации нужно подготовить инструменты и материалы, а работать, соблюдая последовательность ремонтных действий:
- Определить локализацию протечки.
- С этого участка пола снимается слой стяжки (ремонт ТП без её демонтажа невозможен). Если точно определено место протечки, проводят небольшие демонтажные работы, частично снимая стяжку в месте обнаружения течи.
- Снимается бетонная стяжка перфоратором с насадкой-лопаткой.
- Место расчищается, концы изолированной трубы загибаются кверху, чтобы в них не попадал мусор.
- Край одной из труб развальцовывается, на него надевается фитинг. Чтобы повысить прочность трубы, её рекомендуется запрессовать.
- Точно такие же действия проводят со вторым краем трубы.
- Когда повреждённый участок полностью заменён, можно приступать к приготовлению цемента для дальнейшей заливки участка новым раствором.
- Потребуется ждать несколько недель, пока бетон полностью высохнет, а на него можно будет уложить обратно финишное напольное покрытие.
Совет
Перед самостоятельным ремонтом системы ТП из неё необходимо слить воду.
