Рекуператор воздуха: что это?

Мастерим рекуператор самостоятельно

Для того чтобы сделать рекуператор воздуха своими руками нам необходимо следующее.

  1. Тонкий листовой металл от 0,5 мм до 1 мм или алюминий 2 мм: плоский или профилированный: 4 м2.
  2. Листовая пробка (оргстекло, пластик) толщиной 2 или 4 мм.
  3. Жесть, фанера или ДСП для корпуса.
  4. Минеральная вата или другой эффективный утеплитель.
  5. Переходники под вентиляционные трубы диаметром 150 мм.
  6. Герметик (только нейтральный).
  7. Крепёж (в зависимости от материала корпуса).

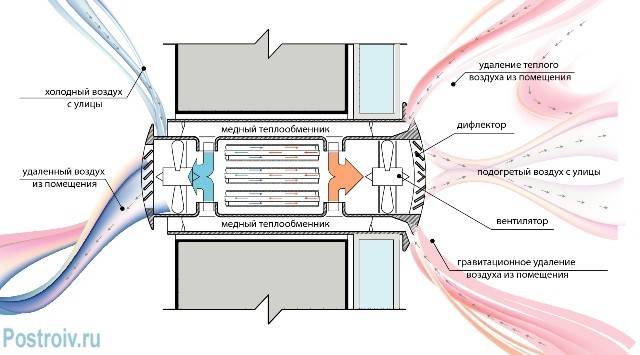

Схема действия рекуператора — Фото 06

Принимаем, что установка рекуператора будет производиться в существующую систему вентиляции. Главная и единственная ответственная часть нашего устройства – теплообменник. Это набор пластин с расстоянием между ними 4 мм (2 полоски технической пробки).

Если самая нижняя пара пластин просматривается насквозь, то следующая пара, лежащая сверху, повёрнута на 90° и не просматривается. Схемой теплообмена рекуператор своими руками ничем не отличается от промышленного.

Пластины для рекуператора — Фото 07

Пластины должны быть ровными, размером 200 х 300 мм или 300 х300 мм. Резать металл надо так, чтобы края не имели заусениц и не изогнулись. Количество пластин ограничиваем высотой пакета пластин: максимальная высота набора – 300 мм. Основа теплообменника– лист ДСП или металла,4 угловые стойки по высоте теплообменника с верхней обвязкой и верхняя панель из любого материала.

Для придания нашей конструкции жёсткости дистанционные полоски закрепляем герметиком: не только по краям, но и по центру пластин. Изготавливаем короб для теплообменника и рекуператор своими руками почти готов.

Утепляем короб, прорезаем 4 отверстия, устанавливаем патрубки под гибкие воздуховоды диаметром 150 мм. Таким образом обеспечиваем вход-выход для вытяжки и вход-выход для приточного воздуха.

Короб для теплообменника — Фото 08

В центре короба закрепляем теплообменник, устраиваем перегородки так, чтобы приток и вытяжка пересекались только внутри теплообменника.

Важно знать, что внутри короба, на пластинах теплообменника, будет появляться конденсат. Ему надо обеспечит естественный сток

Подобным образом устроены все рекуператоры воздуха для дома, квартиры или хозяйственного помещения.

Теплообменник — Фото 09

Встраиваем рекуператор в принудительную систему вентиляции. И только теперь возможно определение КПД изготовленного устройства. Для этого необходимо иметь следующие данные:

  • температуру приточного воздушного потока на входе, t1;
  • температуру приточного воздушного потока на выходе из рекуператора, t2;
  • температуру вытяжного воздуха на входе в рекуператор,t3.

Формула для расчёта КПД (%) = [(t2 – t1) / (t3 – t1)]·100.

Классификация водяных рекуператоров

Рекуператоры тепла для ванн и душа можно классифицировать по следующим направлениям.

По типу монтажа:

  1. устанавливаемые под поддон душевой кабины или под ванну;
  2. встраиваемые в пол ванной комнаты;
  3. встраиваемые под потолок предыдущего этажа;
  4. монтируемые вертикально в трубопроводах предыдущего этажа;
  5. содержащий в своей конструкции сифон либо установленный после него перед выбросом сточных вод в канализацию.


Поддон для душевой кабины со встроенным рекуператором HXtray

По возможности монтажа:

  • на этапе капитального строительства;
  • в момент кардинального ремонта санузла;
  • в момент замены труб;
  • в любое удобное вам свободное время.

Что такое бризер и как он работает?

Прибор представляет собой ни что иное как дополнительную приточную вентиляцию, включающую в себя ряд полезных усовершенствований:

  • качественную фильтрацию поступающего воздуха. В некоторых модификациях используется сразу несколько фильтров;
  • возможность подогрева воздуха в холодное время года;
  • эффективное проветривание. С помощью одного бризера можно создать комфортные условия на площади до 50 м2;

Помимо этого, некоторые модели премиум класса могут увлажнять и ионизировать поступающий воздух. Во время работы устройства помещение может эффективно проветриваться даже при плотно закрытых окнах.

Устройство и принцип работы

Конструкция бризера включает в себя несколько основных элементов:

  • наружного клапана. С его помощью регулируется подача воздуха. При отсутствии электропитания доступ воздух перестает поступать в квартиру. Как только устройство подключается к электросети, подача возобновляется;
  • комплекта фильтров. Большинство бризеров осуществляют комплексную фильтрацию поступающих воздушных масс. Отделение крупнодисперсных загрязнителей осуществляется фильтром грубой очистки. С помощью НЕРА-фильтра удаляются мелкодисперсные частицы. Дым и неприятные запахи нейтрализуются угольным фильтром;
  • вентилятора. Именно он обеспечивает всасывание воздушных масс и их подачу в квартиру или дом;
  • керамического нагревателя. Включается по мере необходимости. Обеспечивает подогрев в холодное время года;
  • автоматической системы управления (АСУ). Регулирует температуру поступающего воздуха и выполняет предохранительные функции;
  • пульта управления. Обеспечивает регулировку частоты вращения вентилятора, температуру нагревателя и дистанционное управление.

Принцип работы бризера состоит в следующем:

вентилятор засасывает воздух через наружный клапан и подает его на фильтры;

проходя сквозь комплект фильтров, воздух очищается от пыли, пыльцы и токсичных примесей;

очищенный воздух подается на керамический нагреватель, где подогревается до заданной температуры;

отфильтрованный и подогретый воздух поступает в жилое помещение.

Преимущества и недостатки бризера

К главным достоинствам бризеров можно отнести:

  • автоматическую систему подогрева;
  • многоступенчатую систему фильтрации;
  • компактные габариты;
  • простоту монтажных работ;
  • незначительный уровень шума.

Что касается недостатков, их два:

  • высокая стоимость;
  • отсутствие функции охлаждения воздуха.

Сопоставив плюсы и минусы прибора, можно прийти к выводу, что использование бризера вполне оправдано, особенно в городских квартирах.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

  • четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
  • пластиковые фланцы;
  • ящик из жести или фанеры, МДФ;
  • герметик и минвату;
  • уголки и метизы;
  • пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

  • Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
  • На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
  • Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
  • Кассету нужно скрепить каркасом, для этого используется уголок.
  • Все стыки тщательно обрабатываются силиконом.
  • На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
  • Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
  • Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
  • Остаётся только вставить воздухообменник в систему вентиляции.

Особенности выбора рекуператора

Познакомившись с особенностями работы рекуператорных установок, пора перейти к практической части – критериям выбора для выполнения конкретных задач.

Первое, на что нужно обратить внимание – способ монтажа. В рабочее положение бытовая приточно-вытяжная вентиляция с рекуперацией тепла может быть установлена несколькими способами:. Внутри стены

Корпус монтируется в предварительно пробуренное отверстие. С наружной стороны ставится колпак, с внутренней — решетка и блок управления

Внутри стены. Корпус монтируется в предварительно пробуренное отверстие. С наружной стороны ставится колпак, с внутренней — решетка и блок управления.

Внутри помещения. Установка навешивается на стену. Снаружи ставится решетка или колпак.

Наружное размещение. Преимущества такого решения очевидны: минимум шума и экономия места. Канальное устройство прибора позволяет размещать его на балконах и лоджиях, а также просто на фасаде здания.

Еще один параметр, который нужно учесть при покупке – количество вентиляторов. Бюджетные рекуператоры воздуха для дома оснащаются одной вентиляционной установкой, работающей и на приток, и на вытяжку.

Более дорогие устройства имеют 2 вентилятора. Один из них закачивает, а другой выбрасывает воздух. Производительность таких приборов выше, чем одновентиляторных.

При покупке также следует обращать внимание на наличие электрического нагревателя. С его помощью исключается обмерзание кассеты и повышается нижний температурный предел работы устройства

Функция климат-контроль. Позволяет точно задать температуру, до которой рекуператор будет нагревать воздух.

Возможность регулирования влажности. Этот параметр существенно влияет на комфорт микроклимата. Стандартный рекуператор пересушивает воздух, забирая из него влагу.

Наличие или отсутствие фильтра. Дополнительная опция, положительно влияющая на санитарные характеристики воздушной смеси.

Важный параметр, требующий внимания – температура перекачиваемого воздуха. В разных моделях ее значение может существенно отличаться. Максимально широкий диапазон рабочих температур от -40 до +50С у бытовых устройств встречается редко.

Поэтому кроме учета оптимальной производительности в м3/час, при покупке выбирайте прибор, который сможет полноценно работать в ваших климатических условиях.

Популярные марки и ориентировочные цены

Подбирая бытовой рекуператор, следует ориентироваться на производителей и модели, заслужившие высокие оценки покупателей. В качестве примера можно привести продукцию зарубежных компаний Electrolux (Электролюкс), Mitsubishi (Мицубиси), Marley (Марлей).

Рекуператор для небольших помещений Mitsubishi Electric VL-100EU5-E. Расход воздуха 105 м3/ч. Цена от 21 000 руб.

Популярная модель от фирмы Electrolux. Ориентировочная розничная цена от 42 000 руб.

Ценники 2017 года на бытовые установки данных брендов стартуют с отметки в 22 000 рублей и заканчиваются на уровне 60 000 рублей.

MARLEY MENV-180. Расход воздуха 90 м3/час. Стоимость от 27 500 руб.

Хорошо зарекомендовало себя оборудование российских и украинских компаний Vents (Вентс), Vakio (Вакио), Прана и Зилант. Не уступая зарубежным аналогам в производительности и надежности, зачастую они оказываются доступней.

Установка Vakio. Производительность 60 м3/ч в режиме рекуперации, до 120 м3/ч в режиме приточной вентиляции. Цена от 17 000 руб.

Ориентировочная стоимость систем рекуперации воздуха данных фирм (производительность от 120 до 250 м3/час) составляет от 17 000 до 55 000 руб.

Prava 200G. Приток — 135 м3/ч, вытяжка — 125 м3/ч. Рекомендуемая площадь для обслуживания системой до 60 м2.

Характер отзывов о рекуператорах воздуха в большинстве своем положителен. Многие владельцы отмечают, что с их помощью была решена проблема избыточной влажности, вызывавшая появление плесени и грибка в помещениях.

В расчетах срока окупаемости данного оборудования приводятся цифры от 3 до 7 лет. Данных инструментальных замеров по поводу реальной экономии энергоносителей на форумах, посвященных данной тематике мы не нашли.

Преимущества использования

Установив рекуператор, пользователь одним ударом убивает даже не двух, а трех зайцев:

  1. Экономится тепло: система вентиляции — обязательный атрибут любого строения, без которого пребывающие внутри люди не могут чувствовать себя комфортно. За этот комфорт приходится расплачиваться потерями тепла, которое производит система отопления и которое затем попросту улетучивается вместе с отработанным воздухом через вытяжной канал. Эти потери весьма существенны: при кратности воздухообмена 1 объем/час (паропроницаемые стены) их доля в общих теплопотерях составляет 40%, а при кратности в 2 объема/час (в зданиях с пароизоляционной обшивкой стен изнутри) — целых 60%. Так что выигрыш от установки рекуператора получится вполне ощутимый.
  2. Входящий воздух подвергается очистке: современные системы рекуперации оснащаются фильтрами, которые не пускают в помещение не только пыль, но и неприятные «химические» запахи. Это особенно актуально для тех, кто живет в промышленных центрах или близ крупных автомагистралей.
  3. Происходит увлажнение поступающего снаружи воздуха: холодный зимний воздух в соответствии с естественными законами содержит мало влаги, в результате чего после нагрева его относительная влажность становится крайне низкой. Воздух, как говорят, становится сухим, что негативно сказывается на состоянии и людей (страдают слизистая оболочка дыхательных путей), и деревянной мебели.

Некоторые разновидности рекуператоров могут извлекать из отводимого воздуха и возвращать в помещение не только тепло, но и водяной пар, чем проблема сухости воздуха частично устраняется.

Пластинчатые рекуператоры

Пластинчатые рекуператоры, в отличие от роторных, не имеют движущихся частей и не нуждаются в обслуживании, поэтому идеально подходят для применения в квартирах, офисах и коттеджах. Эти рекуператоры имеют несколько разновидностей:

  1. Самые простые и недорогие – перекрестноточные теплоутилизаторы, в которых потоки приточного и вытяжного воздуха движутся перпендикулярно друг другу. Такой рекуператор имеет посредственные характеристики: тепловая эффективность на уровне 40–45% и склонность к обмерзанию даже при слабом морозе. Обмерзание происходит, когда теплый и влажный вытяжной воздух охлаждается приточным потоком с отрицательной температурой. Влага из вытяжного воздуха конденсируется на холодной поверхности рекуператора и замерзает. На иллюстрации видно, что в области со снежинками воздух из помещения контактирует с поверхностью, имеющей отрицательную температуру. По мере обмерзания вытяжного канала поступление теплого воздуха из помещения снижается, область с отрицательной температурой растет и постепенно весь вытяжной канал заполняется льдом. Из-за указанных недостатков рассматриваемое техническое решение имеет ограниченно применение, однако на базе нескольких перекрестноточных модулей можно собрать более эффективный каскадный рекуператор.

  2. Каскадный перекрестноточный рекуператор уже можно применять в регионах с холодным климатом. Так, тепловая эффективность трехкаскадного рекуператора составляет около 70%, а минимальная температура наружного воздуха, при которой он может устойчиво работать – минус 25–30°С. На иллюстрации видно, что конденсация влаги происходит, преимущественно, в модуле, который имеет положительную температуру. А в модуль с отрицательной температурой попадает уже осушенный воздух с небольшим влагосодержанием. Однако каскадные рекуператоры не лишены недостатков: более сложная конструкция приводит к образованию перетоков между каналами из-за неплотностей в местах соединений модулей. Перетоки воздуха приводят к падению тепловой эффективности рекуператора и проникновению запахов из вытяжного канала в приточный. Кстати, проверить качество сборки вентустановки с рекуператором можно с помощью фонарика: выключите свет и посветите фонариком в один из каналов – полоски света в другом канале покажут места, где будут происходить перетоки воздуха.

  3. Энтальпийный перекрестноточный рекуператор обеспечивает частичный перенос влаги из вытяжного в приточный поток воздуха. Традиционные пластинчатые рекуператоры изготавливают из алюминия, который не впитывают и не пропускают влагу. Основой же энтальпийного рекуператора является мембрана из специального материала, который пропускает молекулы водяного пара, увлажняя приточный воздух. Трехкаскадный энтальпийный рекуператор возвращает около 40–50% влаги, при этом мембрана, из которой изготовлен теплоутилизатор, не должна намокать и обмерзать, так как со временем это приводит к её разрушению. По этой причине энтальпийный рекуператор нельзя использовать совместно с канальным увлажнителем воздуха, а также для обслуживания помещений с влагоизбытками (бассейны, сауны) и других помещений с относительной влажностью воздуха выше 50%.

  4. Противоточные рекуператоры. Максимально возможная тепловая эффективность пластинчатого рекуператора определяется взаимным расположением потоков воздуха. Эффективность перекрестноточного модуля не может превышать 50%, поэтому для увеличения общей эффективности рекуперации используют каскадирование. Расплачиваться за это приходится усложнением конструкции, возникновением перетоков, увеличением габаритов и стоимости оборудования. В тоже время повысить эффективность рекуперации можно простым способом, направив потоки приточного и вытяжного воздуха навстречу друг другу – такая схема обеспечивает максимально возможную эффективность и не требует каскадирования. Противоточные рекуператоры сложнее в изготовлении и потому дороже, однако с развитием технологий появилась возможность выпускать относительно недорогие противоточные рекуператоры с заданной эффективностью. Тепловая эффективность противоточного теплоутилизатора определяется его размерами и может достигать 90%. Другим его преимуществом является стабильная работа при температуре наружного воздуха до минус 35 градусов: конденсация влаги происходит там, где поверхность рекуператора имеет положительную температуру, затем весь конденсат стекает в поддон и удаляется из рекуператора. Еще одним преимуществом такого рекуператора является практически полное отсутствие перетоков, поскольку он выполнен в виде единого модуля.

Основные типы рекуператоров для частного дома

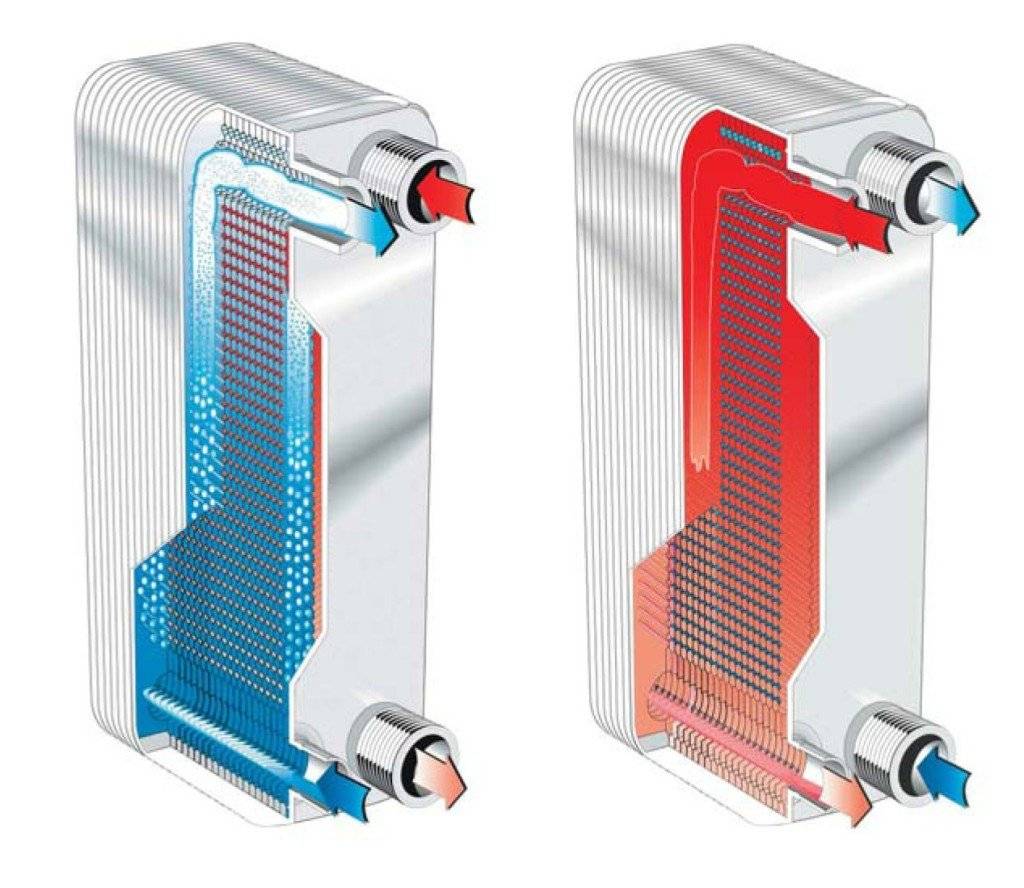

Пластинчатый теплообменник

Он считается наиболее функциональным и относительно недорогим. Она имеет разновидности:

  • Алюминий, выгодно отличающийся своей ценой;
  • Пластик с более высокой эффективностью, чем металл;
  • Целлюлозный – самый эффективный, но неустойчив к высокой влажности.

    Пластинчатые приборы очень неприхотливы в использовании, редко выходят из строя и не требуют использования электроэнергии

Недостатком этого устройства считается замерзание в зимний период.

Вращающиеся устройства

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Эти устройства характеризуются высокой эффективностью и устойчивостью к влаге.

Скорость вращения ротора можно изменять, что повышает эффективность работы агрегата. Недостатком роторного рекуператора является необходимость в расходных материалах – фильтрах. Ротор требует периодического обслуживания и работает от электричества.

Рекуперация тепла в системах вентиляции может быть реализована с помощью воды. Тепло от проходящего воздуха передается жидкости. Преимущество этого типа воздухообмена в том, что воздушные потоки не смешиваются, а теплообменники расположены в разных местах. Недостатков у водяных теплообменников много: они потребляют много энергии, требуют дополнительной циркуляции жидкости и имеют низкую эффективность.

Водяной теплообменник

Рекуператоры для крыши.

Используется в основном для подсобных помещений – ангаров, гаражей. Просты в установке и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

Эффективность и принцип действия систем рекуперации

Рекуператор (recuperator) в переводе с латинского – «возвращающий» или «получающий обратно». В нашем случае он играет роль теплообменника, задача которого – задержать тепловую энергию, стремящуюся покинуть помещение вместе с выходящим воздухом в холодное время года, и заблокировать поступление этой же тепловой энергии (в виде горячего воздуха) в помещение в летний период.

Рекуператор воздуха состоит из нескольких каналов, через которые, не смешиваясь друг с другом, проходят воздушные потоки, входящие и выходящие из проветриваемого помещения. Если температура потоков воздуха различается, они начинают обмениваться тепловой энергией, и, соответственно, горячий воздух остывает, а холодный – нагревается. Кроме того, в процессе происходит осушение воздуха, связано это с конденсацией жидкости на каналах теплообменника. Применение систем рекуперации помогает сократить потери тепла до 70 %.

Использование рекуператора в системе вентиляции позволяет:

  • иметь постоянный качественный теплообмен;
  • компенсировать неэффективность работы естественной вентиляции вследствие установки герметичных окон и дверей;
  • отказаться от использования энергозатратных калориферов и кондиционеров;
  • экономить на отоплении;
  • поддерживать чистоту воздуха в квартире – в нем будет отсутствовать уличная пыль и пыльца растений.

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

  • неплохой КПД;
  • простота конструкции;
  • доступность материалов;
  • энергонезависимость;
  • нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

  • Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
  • Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
  • Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.
  • В своём доме проще всего сделать «грунтовый теплообменник» — трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

  1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
  2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 — 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
  3. Герметик (не кислотный).
  4. Клей.
  5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
  6. 4 фланца, такого же сечения, что и трубы.
  7. Минвата (4 см толщиной).
  8. Уголок.
  9. Метизы.
  10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома — чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов

Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть

Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Популярные производители

Nova-300 Sensitive — компактный рекуператор для квартиры

К числу недорогих компактных установок относится модель Nova-300 Sensitive датской фирмы Shuft. Продукция компании, представленная на российском рынке, адаптирована под климатические условия страны и может работать без предварительного нагрева при температурах выше -10ºС. Устройство имеет высокоэффективный рекуператор (заявленный КПД – 94%) и качественные фильтры, задерживающие пылинки и неприятные запахи. Производительность модели не очень велика (до 200 кубометров в час), но вполне подходит для обслуживания жилища или офисного помещения. Нагревательный элемент выполнен из керамики. Вентилятор может работать в 3 режимах. У установки имеется модуль WiFi, благодаря которому пользователь сможет настраивать ее посредством смартфона. Есть возможность регуляции параметров температуры и привязки работы устройства к определенным временным интервалам.

Недорогие модели для квартир и офисов производит фирма Electrolux. Одно из таких устройств – EPVS-200. Работает оно практически бесшумно. КПД рекуперационного устройства – 85%, есть блок защиты от вымерзания и 2 режима работы вентилятора. Система позволяет поддерживать влажность воздуха на заданном уровне. Реализована опция дистанционного управления и самостоятельная диагностика неполадок. Недостаток – отсутствие охладителя воздуха.

Итальянская фирма Royal Clima выпускает модели средней ценовой категории с высокой производительностью (330 кубометров в час). Система RCS 350 рассчитана на подвесной монтаж. Работает бесшумно, снабжена пластинчатым теплообменником с КПД 90%. Параметры функционирования могут быть заданы дистанционно посредством пульта. Рекуператор эффективно работает при температурах до -20ºС.

Демократичной ценой (менее 15 тыс. руб.) отличаются модели немецкой фирмы Winzel и украинской Vents. В отличие от предыдущих устройств, эти изделия относятся к установкам децентрализованного типа. Обе они способны работать при низких температурах без вымерзания, обладают высоким КПД рекуператора (88 и 90% соответственно), но имеют небольшую производительность вентиляции (50 кубометров в час). Подойдут для монтажа в квартире или небольшом частном доме.

Децентрализованные установки с пластинчатым обменником производит и Royal Clima. Они оснащены дополнительными функциями (ионизация воздуха, добавочный угольный фильтр), но отличаются высокой ценой. Ежечасная производительность достигает 150 кубометров. Управление осуществляется через пульт.

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

  • алюминиевые, выгодно отличающиеся ценой;
  • пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
  • целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Зачем покупать рекуператор тепла для ванной и душа?

Как понять, нужен Вам рекуператор тепла или нет? Чтобы ответить на этот вопрос необходимо рассмотреть две позиции:

  1. изучить цены на современные рекуператоры;
  2. прикинуть, сколько времени эксплуатируется ванная (душевая кабина).

Прежде всего, в выигрыше останутся владельцы бизнеса, который связан с необходимостью дополнительного приема душа относительно большим количеством людей. Особенно, если используются электрические нагреватели холодной воды. В эту категорию смело можно включать спортивные залы. Чаще всего в таких заведениях нагрев воды осуществляется посредством электрической энергии.

Таким образом, прибыль утекает вместе с отработанной теплой водой, вызывая удивление владельца зала при оплате эксплуатационных затрат.


Слева прямая схема подключения рекуператоров тепла, справа через бойлер

Правильным решением станет установка рекуператора тепла для душа. Срок его окупаемости в коммерческой сфере подобной направленности составит полгода.

Если Вы живете в большой семье численностью от 5 до 6 человек, большинство из которых представительницы прекрасного пола и имеете больше одного санузла, тогда приобретение и установка рекуператора тепла — это для Вас. Оптимальным вариантом станет объединение слива от стиральной и посудомоечной машины, раковин и душа в один рекуператор. Тогда срок окупаемости вашей инвестиции составит от 3 до 4 лет.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
