Ремонт насоса «Водолей» - основные неисправности, разборка и ремонт

Конструктивные особенности насоса

Практичное оборудование, хорошо зарекомендовавшее себя оптимальным соотношением качества и стоимости, достаточно просто устроено. Оно состоит из двух элементов: насосной части и электродвигателя. Насос функционирует с использованием центробежной силы.

Он представляет собой корпус, через который проходит приводной вал с надетыми на него лопатками, рабочими колесами и приводными кольцами. Крышка с внутренней резьбой удерживает все детали на месте. При включении прибора рабочие колеса начинают вращаться, создавая центробежную силу, перекачивающую жидкость, которая заполняет внутреннее пространство корпуса.

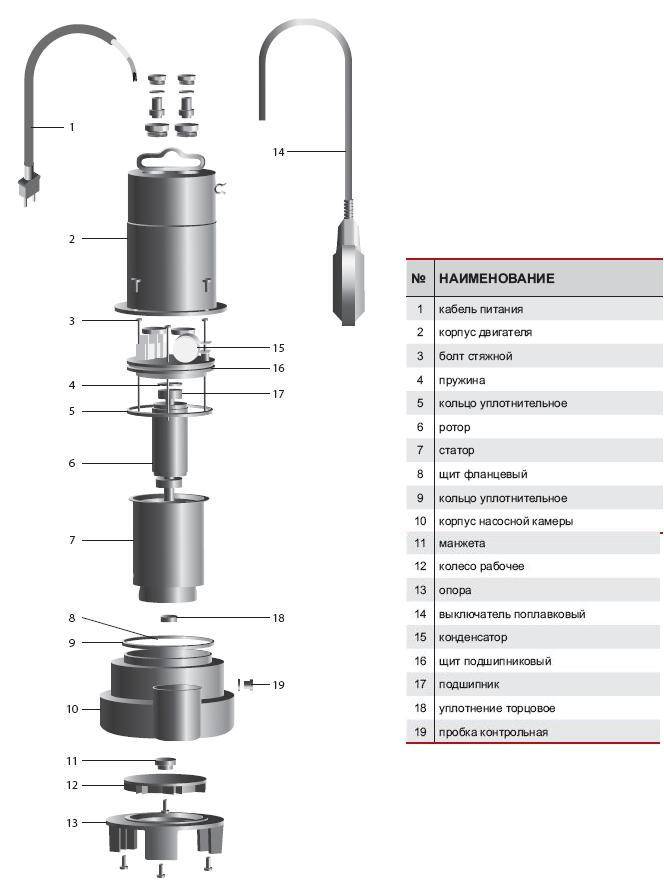

Насос состоит из двух основных элементов: двигателя и насосной части

В состав двигательной части входит статор, ротор и два шарикоподшипника, вращающихся в масляной среде. Надежная автоматика для насосов водолей, выпускающаяся немецкой фирмой «Thermik», следит за работой двигателя и обеспечивает его эффективную защиту в случае, если возникают критические режимы работы. Управлять насосом предлагается с выносного устройства дистанционного управления, которое присоединено к шнуру питания.

Оборудование предназначается для подачи воды с глубин от 1 до 20 м при минимальном диаметре скважины от 120 мм. Напор подаваемой воды может быть отрегулирован специальным вентилем, расположенным на выходном участке рабочего шланга. Устройство рассчитано для подъема воды объемом от 360 л до 12 кубических метров в час, при этом сечение шланга должно быть не менее ¾ дюйма. Эксплуатационные характеристики насоса водолей позволяют использовать его для подачи воды из скважин, естественных водоемов, различных емкостей и колодцев.

Несколько дельных советов

В качестве смазки в насосах “Водолей” используется вазелиновое масло повышенной очистки. Этот состав используется в фармакологии для изготовления мазей. При этом изготовитель скрывает название фирмы, поставляющей этот продукт.

Как сказано в надписи на крышке, не следует ее открывать

При неосторожном обращении из двигателя может вылиться масло. Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла

Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу

Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу.

Если насос “Водолей” предполагается использовать в системе автоматизированного водоснабжения, следует обязательно установить обратный клапан. Устройство не комплектуется этим элементом, его придется купить отдельно. Рекомендуется отдать предпочтение клапану, снабженному заслонкой из латуни. Такие устройства отличаются повышенной устойчивостью к износу и более длительным сроком эксплуатации.

Если насос будет использован только для полива, нет необходимости покупать и устанавливать обратный клапан. При этом можно перекрывать поступление воды в шланг. Насос в таком случае будет работать на холостом ходу, устройство рассчитано на такие нагрузки.

Если возникла необходимость в замене конденсатора, полезно будет учесть следующую информацию. В насосах “Водолей” используются устройства емкостью 14-80 мкФ, рассчитано на 400 В. Это биполярный сухой конденсатор производства Чехии, диэлектрическая составляющая устройства — полипропилен.

В зависимости от модели или времени изготовления насоса в нем может быть установлен конденсатор фирмы TESLA, AEG, Gidra и т.п. Использовались модели и с проводными контактами, и с лепестковыми. Все это позволяет сделать вывод, что для насосов “Водолей” подходят аналогичные модели любого производителя, если их характеристики соответствуют указанным техническим требованиям.

Водопроводные трубы в системе автономного водоснабжения обычно используют или полудюймовые или на три четверти дюйма. Но насос или труба, которая подключается к выходному патрубку насоса, должна иметь диаметр не менее одного дюйма. Эти участки водопровода можно соединить с помощью переходника. При использовании трубы меньшего диаметра можно наблюдать некоторое снижение производительности насоса.

На этой схеме наглядно представлены характеристики различных моделей насосов «Водолей» для скважины. Эти данные помогут подобрать подходящий насос с учетом конкретной ситуации

Некоторые мастера-аматоры пытались снизить производительность слишком мощного насоса путем удаления части рабочих колец. Такие действия могут стать фатальными для прибора. Лучше всего изначально подбирать оборудование нужной производительности.

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

Насос при включении не подаёт признаков жизни.
Корпус аппарата при прикосновении бьёт током.
Напор подаваемой воды значительно уменьшился.
Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

Сгорела обмотка электродвигателя насоса.
Перебит питающий провод механизма.
Отошёл электрический контакт.
Нарушена герметичность корпуса насоса.
Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Что это такое

Практическое назначение у вращающегося пропеллера одно – заставить воду перемещаться в нужном направлении, нагнетая при этом давление. Устройство состоит из нескольких элементов, в зависимости от вида:

Вертушка.
Центровая ось.
Подшипник.
Стопорное кольцо на оголовник диска.
Пружина для компенсации гидроудара.

Виды посадки диска на ось

Крыльчатка на станцию присоединяется различными способами.

Коническая.
Шестигранная.
Цилиндрическая.
Крестообразная.

Конусное крепление импеллера используют, если колесо и лопасти пластиковые. Процесс замены прост, именно поэтому конус применяют для пластика. Лопасти часто ломаются и требуют замены. Конусное колесо садится на вал очень плотно, и вращать его без включенного двигателя нельзя. Такой вид крепления используют в помпах с открытыми лопастями. В дополнение в ступичном валу просверливают резьбу. Надев на штырь, нагнетатель притягивают болтом. Весьма неэффективный способ. В данный момент уже редко кто использует такой вид крепежа.
Шестигранная посадка импеллера – более надежный вид установки колеса на вал. В центре диска вырезаны отверстия по кругу в форме шестигранника. Бывает и восемь граней, и четыре. Сам вращательный элемент двигателя также выполнен в форме шестигранника. Посадка очень плотная без уплотнительного кольца.
Цилиндрическое крепление. Чтобы колесо не вращалось отдельно от вала, на нем выделены стопорные кольца и выступы. Сверху закручивается контргайка. Минус цилиндра – необходимость точной подгонки вала и отверстия в крыльчатке, а также достаточно сложный процесс снятия.
Крестообразное крепление самое прочное. Используется для перекачки тяжелых жидкостей. Имеет вид креста с четырьмя или шестью лучами. Применяется в насосах с вертикальной и горизонтальной крыльчаткой. Крепление дублируется гайкой или болтом.

Как разобрать агрегат для диагностики поломки

При поломках насоса, требующих замены деталей, расположенных внутри его корпуса, потребуется разборка агрегата. Погружной насос состоит из отсека для двигателя и отсека с одной или несколькими крыльчатками, предназначение которых — захват воды. Ниже приведена схема устройства той части центробежного насоса, где установлены крыльчатки.

Как видно из рисунка, крыльчатки установлены на валу агрегата. Чем их больше, тем выше давление, создаваемое насосом. Во втором отсеке гидромашины расположен роторный двигатель. Он находится в герметичном корпусе, и чтобы открыть его, нужно знать некоторые нюансы.

Итак, чтобы перейти от теории к практике и разобрать насос, выполните следующие действия (в зависимости от производителя конструкция агрегата может отличаться).

Открутите 2 винта, удерживающих сетку аппарата.
Снимите сетку и проверните вал двигателя вручную. Если он не крутится, то проблема может находиться либо в отсеке двигателя, либо в насосной части аппарата.
Сначала потребуется разобрать насосную часть аппарата. Открутите 4 винта, удерживающих канал силового кабеля, и отсоедините его от корпуса аппарата.
Далее, следует открутить 4 гайки, удерживающих фланец насоса.
После откручивания крепежа отделите от двигателя насосную часть аппарата. На данном этапе можно определить, в какой секции произошло заклинивание. Если вал насосного отсека не вращается, значит, необходимо разобрать данный узел.
Окрутите весь крепеж, удерживающий нижний фланец насосной части агрегата.
В штуцер, расположенный в верхней части блока, необходимо вкрутить переходник, который поможет сохранить резьбу от повреждений.
Зафиксируйте насос в тисках.
Подобрав подходящий инструмент, открутите нижний фланец.
Теперь можно вытянуть блок крыльчаток и осмотреть его для выявления неисправностей.
Далее, следует проверить опорный вал на предмет износа или люфта.
Чтобы заменить (при необходимости) рабочие колеса, необходимо зафиксировать вал в тисках и открутить верхнюю гайку.
На следующем этапе снимаются блоки, промываются и при необходимости заменяются на новые.
Сборка насосной части аппарата производится в обратном порядке.
Для разборки электродвигателя его также нужно зафиксировать в тисках.
Далее, следует снять пластиковую защиту фланца, открутив крепеж.
Снимите стопорное кольцо, удерживающее крышку, с помощью пассатижей.
Извлеките крышку, воспользовавшись отверткой с прямым шлицем.
Извлеките из корпуса резиновую мембрану.
Извлеките конденсатор.
На данном этапе можно проверить уровень масла, его качество, выявить причину заклинивания и т.д. Собирается блок двигателя в обратном порядке.

Регулярное обслуживание насоса

Правильный уход за насосом “Водолей” позволит свести к минимуму вероятность внезапных поломок. Для этого насос нужно извлечь из скважины, чтобы провести осмотр

Поднимать и опускать насос следует осторожно, чтобы не повредить стены обсадной трубы, а также корпус насоса

Это трудоемкая процедура, особенно если речь идет о большой глубине погружения, но все же специалисты рекомендуют выполнять диагностический осмотр насоса дважды в год.

Сначала выполняют внешнее визуальное обследование корпуса насоса. Выявляют возможные сколы, трещины, следы коррозии и другие повреждения.

Если этим этапом пренебречь, при разборке насоса повреждения могут стать еще более серьезными. Когда внешние повреждения обнаружены, следует предпринять действия для их устранения, например, зачистить и обработать специальными составами участки, подвергшиеся коррозии.

По окончании ремонтных работ, промывки и текущего обслуживания работу насоса проверяют в емкости с водой, чтобы не пришлось повторно вынимать насос из скважины

После этого следует снять крышку моторного отсека. Здесь проверяют, насколько свободно движется вал двигателя. Если его вращение затруднено, необходимо промыть устройство от загрязнений, как это было описано выше.

Во время диагностического осмотра также проверяют состояние подшипника и сальника на предмет износа. При необходимости их сразу же заменяют.

Еще одна важная процедура – замена смазки насоса. При этом следует использовать только те смазочные материалы, которые рекомендованы производителем.

При поломке насоса, находящегося в скважине, эти вещества могут вытечь из корпуса. Попадание в воду посторонних маслянистых примесей может существенно ухудшить ее качество.

2 Ремонт скважинного устройства БЦПЭ

Прежде всего, следует четко усвоить, что отремонтировать самостоятельно можно лишь небольшие повреждения. Попытки ремонта электродвигателя и других важных узлов могут привести к поломке не только самого прибора, но и всей системы водоснабжения. К тому же не исключено, что купленный на рынке аппарат – похожая внешне, подделка, в которой не соблюдаются особенности конструкции. И, как следствие, самостоятельное вмешательство может лишь еще больше навредить прибору.

Основной показатель неисправности аппарата БЦПЭ является тот факт, что насос не включается. В этом случае необходимо провести разборку насоса Водолей, почистить основные узлы, а при необходимости осуществить мелкий ремонт. Производится чистка в соответствии с алгоритмом:

Обесточить прибор и исключить случайное подключение к сети. Достать аппарат из источника.
Демонтировать сетчатый фильтр, который фиксируется двумя болтами (на старых моделях), зажимом (на более поздних вариантах). Снимаются они при помощи отвертки.
Ослабить винты электромотора и отделить его от основы.
Снять пластиковые муфты, которые установлены на ротор и отвечают за передачу мощности.
Все детали тщательно вытираются, просушиваются, после чего разлаживаются на ровную поверхность.
Проверяется свободный ход колеса на валу. Если вал ходит жестко, он плавно прокручивается при помощи ключа, чтобы расшевелить засор.
Промываются все узлы, начиная с вала, под напором воды из шланга. В результате такой промывки рабочее колесо должно более свободно двигаться на валу. Если удалось добиться свободного движения вала, проводится сборка устройства в обратном порядке.

После чистки и сборки аппарата идет его установка в источник и подключение к сети. Если после чистки, прибор так и не включиться, необходима повторная разборка, диагностика и ремонт повреждений. В этом случае необходимо соблюсти следующие этапы:

Демонтаж глубинного насоса из скважины и его просушка. После проводится осмотр электрического кабеля и входа провода в моторный отсек. Мельчайшие трещины и повреждения изоляции требуют немедленной замены всего кабеля или поврежденного участка. Дальше корпус аппарата сжимается при помощи тисков. Максимальное усилие должно быть приложено ближе к нижнему торцу. Чтобы не повредить корпус его можно вложить в совмещенные половинки металлической трубы. Извлекается из канавки кольцо, которое фиксирует целостность корпуса.
Все рабочие колеса с крыльчаткой извлекаются из корпуса. Снимается стопорная крышка с подшипником и извлекается двигатель

После этого необходимо обратить внимание на конденсатор аппарата, так как часто причиной поломки является он. Если видны следу горения или повреждение, узел необходимо заменить

Дальше проверяется состояние обмотки, щеток двигателя, а также состояние подшипников. В случае повреждения одной из комплектующих их необходио заменить на новые.

Дальше производится сборка агрегата, установка в источник и подключение к сети. Чтобы снизить нагрузку на устройство, его необходимо устанавливать минимум на метр от дна водоема.

Как эксплуатировать и устанавливать

С установкой агрегата без труда справится любой хозяин. Монтаж включает в себя несколько последовательных этапов:

С помощью верёвки с грузилом измеряется глубина скважины и определяется высота подвешивания насоса. Устройство располагается в 0,5-1 метре от дна во избежание заиливания насосной камеры или засорения крыльчатки.

Монтаж начинается с обвязывания страховочным тросом проушин, расположенных в верхней части агрегата.

В патрубок насоса вкручивается обратный клапан, предотвращающий произвольный слив воды из системы.

Затем присоединяется водопровод. Для этого используется шланг, размером в три четверти, изготовленный из полимера, или металлопластиковая труба. Для полива допускается использование гибкого садового шланга. А вот обеспечения водой круглогодичного водопровода требует установки трубы из металлопластика. Труба крепится муфтой к обратному клапану, уже установленному на патрубок агрегата.

Длина трубы или шланга определяется особенностью использования. Поливной шланг может иметь любую длину по желанию хозяина. Трубопровод прокладывается до места крепления адаптера, который обеспечивает соединение скважины с основным трубопроводом.

Используя специальные пластиковые клипсы или изоляционную ленту, силовой кабель надёжно закрепляется на трубе или шланге.

Как подключить электронасос «Водолей»

После окончания сборки насоса необходимо правильно подключить его в систему водоснабжения. Такие агрегаты автоматически поддерживают нужное давление в системе, которая самостоятельно управляет включение электронасоса по мере уменьшения воды в источнике. На фото показана схема устройства насоса «Водолей» для обеспечения дома водой.

Используя лишь центробежный насос «Водолей», не только можно поднимать воду из скважины на поверхность, но и обеспечить его экономную работу, поддерживать давление в системе.

Центробежный погружной насос подключается в такой последовательности:

Насос опускается в скважину.
Подключается к установке для автоматического поддержания давления, посредством обратного клапана.

Мембранный бак, реле давления и манометр монтируются вместе посредством соединителя на четыре вывода.
Обратный клапан устанавливается на поверхности, чтобы было возможно слить воду и проверить работу электронасоса без автоматической системы.
Подвешивается электронасос. При этом его электрический кабель не должен испытывать натяжения.
При монтаже водопровода можно использовать стальные, пластиковые трубы или резиновые шланги на хомутах, основное, чтобы была обеспечена герметичность соединений.

1 Причины поломки и неисправности насосов Водолей

Не смотря на функциональность и производительность, насосы Водолей обладают простой конструкцией. Это позволяет производить ремонт 60 % комплектующих устройства.

Насос постоянно в воде. Это приводит к тому, что устройство работает под действием нагрузки. Содержание абразивных материалов, ил, слишком высокая температура воды, неправильно подключение влияют на работу устройства. Но, не смотря на негативный характер воздействия, эти факторы приводят к постепенному изнашиванию и поломке механизмов.
В результате, поломку можно выявить еще на начальном этапе, что упрощает ремонт.

Негативными факторами, влияющими на работу и состояние насосного прибора являются:

работа устройства в холостом режиме без перекачки воды;
концентрация песка и других абразивных материалов в воде свыше 50 %;
работа с жидкостью, температура которой превышает отметку 40 градусов;
резкие и частые перепады напряжения в рабочей сети;
неправильное крепление окончаний троса в верхней точке скважины;
неправильная фиксация кабеля прибора;
неправильный вариант соединения под водой кабеля погружного электронасоса .

К факторам, которые могут привести к поломке и сделать необходимым ремонт насоса Водолей относят частое извлечение устройства из скважины, и отсутствие заземления. Отсутствие заземления приводит к проблемным поломкам, так как усиливает скорость коррозии металлических деталей. Кроме того, отсутствие фильтра на впускных органах насоса ведет к повышенной нагрузке на агрегат и, как следствие, его неисправности.

1.1
Причины поломок

Что касается неисправностей, то частой причиной поломки глубинного насоса является выход из строя магнита устройства. В этом случае произвести ремонт своими руками не удастся. Подобрать правильный электромагнит и отрегулировать его без специального оборудования не возможно. Если причиной поломки стал магнит, устройство лучше сразу отвезти в мастерскую, специализирующуюся на ремонте насосов.

Еще одной частой проблемой насосного оборудования Водолей является поломка электродвигателя устройства. В результате работы с жидкостями наполненными абразивами повреждается обмотка мотора. При этом идет контакт с металлическим корпусом, что может привести к короткому замыканию и поломке двигателя. В такой ситуации страдает корпус.
Под действием электрического тока ускоряется коррозия нержавеющей стали и она прогорает в местах контакта.

При длительных нагрузках на устройство выходит из строя подшипниковая часть или шток. В этом случае насос продолжает включаться но, перекачка воды при этом не идет. Если причиной стал сломанный подшипниковый узел, самостоятельный ремонт , возможен. Если сломан шток, исправить положение можно только найдя соответствующую деталь из другого насоса.

Сильная вибрация при работе — следствие повреждения антивибрационной прокладки (кампаунда). Ремонт вибрационного электронасоса в этом случае возможен только при замене прокладки на такую же с другого насоса Водолей.

Вкратце об устройстве

По большому счету, конструкция всей насосной техники для частного использования одинакова. Состоит насос из:

корпуса, в котором есть отверстие для забора воды;
электромагнита (динамки);
вибратора (электрического мотора).

Из чего состоит вибрационный насос?

Для глубоких колодцев используют насосы с верхним отверстием для водозабора, для мелких колодцев – с нижним или боковым водозабором. Однако нижний водозабор грешит периодическими захватами донных примесей в воде из колодца.

Принцип действия

Поскольку все вибронасосы работают на основе принципа инерции, то вся работа сводится к созданию колебаний в жидкости, которая приводится в действие мембраной диафрагмы и создает разницу между внутренним и внешним давлением. Разница созданных давлений отвечает за перекачку воды.

Изгибание диафрагмы создает вибрацию. Чем больше колебательных движений создает диафрагма, тем интенсивнее должно быть охлаждение мотора водой. Поэтому запрещено использование напорной техники без поступающей внутрь воды.

Динамка (так в народе называют электромагнит) это:

сердечник из стали;
две катушки медного провода, покрытого эмалью.

Чтобы установить магнит нужно закрепить динамку и катушки внутри корпуса. Для этого заливаем все эпоксидным компаундом, который работает одновременно как изоляция и отводит от катушек к корпусу излишнее тепло для скорейшего охлаждения.

В составе компаунда обязательно присутствуют эпоксидка, плюс отвердитель и пластификатор (с добавлением кварцевого песка). Кварц в данном случае служит просто дополнительным теплопроводником.

Электромотор состоит из якоря со штоком, на котором установлена пружина для амортизации и поршень (резиновые). Чем лучше качество каучука, из которого изготовлены пружина и поршень, тем надежнее и экономичнее насос.

Направление штоку обеспечивает резиновая диафрагма. Она делит две рабочих части аппарата – (электрику и гидравлику) и крепится к штоку за дистанционную муфту. Самое уязвимое место в конструкции любого насоса – резиновый клапан, который закрывает отверстия водозабора.

Вибрация диафрагмы происходит за счет того, что при поступлении тока в мотор, якорь начинает притягиваться к магниту и отбрасывается назад амортизатором в момент смены полярности (перемагничивания полюсов).

Гидравлическая камера насоса – это пространство, которое занимают клапан и поршень. Поршень колеблется, вода пружинит за счет воздуха растворенного и не растворенного в воде, то сжимаясь, то разжимаясь, и ее избыток выдавливается из гидравлической камеры в напорный патрубок, а, затем в шланг. Постоянно максимальное количество рабочей жидкости в напорном аппарате обеспечивает клапан, который впускает и не дает выливаться обратно воде.

Вибрационный насос с нижним забором

Конструкция с верхним водозабором и придонным электроприводом – это классика компановки вибрационных насосов. В них двигатель лучше охлаждается, и при открытых всасывающих отверстиях может без остановки работать до семи часов. Иногда в комплекте стоит датчик перегрева (термореле).

Кстати, обратите внимание на материал, из которого изготовлен крепежный трос. Лучше, чтобы он был из капрона

Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока

Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока.

Но, перед тем как перейти к ремонту вибрационных насосов своими руками, стоит обратить внимание еще на две вещи:

сечение кабеля с евровилкой не должна быть меньше международного стандартного 2х0,75 мм;
шланг с диаметром внутреннего прохода не меньше 1,9 см.

Нюансы поломок в зависимости от марки насоса

При эксплуатации насосов разных производителей было замечено, что некоторые марки аппаратов часто подвергаются одним и тем же поломкам. Из этого следует, что данные модели агрегатов имеют свои отличительные особенности в плане появления неисправностей.

Водолей

Насосы “Водолей” имеют предрасположенность к перегреву, особенно если работают в скважинах небольшой глубины. При поломке дешевой модели ее ремонт обходится примерно в 50% стоимости нового аппарата. Если устройство вышло из строя, то его проще выбросить, чем ремонтировать.

Grundfos

Большинство моделей данного производителя имеют систему клапанов. Также вокруг двигателя имеется специальная теплоизоляция. Иногда сбои в работе насоса происходят из-за выхода из строя перечисленных деталей. Поскольку теплоизоляционная прокладка находится вокруг двигателя, его потребуется извлечь из корпуса для проведения ремонта.

Малыш

Аппараты “Малыш” являются продукцией отечественных производителей. Стоимость ремонта агрегатов этой марки не высока, и большую часть поломок владельцы аппаратов устраняют собственноручно. Основная поломка, часто встречающаяся в данном насосе – это возникновение сильного шума при работе гидромашины без откачивания жидкости. Такое поведение аппарата означает, что произошел разрыв центральной оси, удерживающей якорь и мембрану.

Джилекс

Двигатель в насосах вихревого и роторного типа “Джилекс” является маслозаполненным. Поэтому частой поломкой данных агрегатов является вытекание масла из двигателя. Долить его можно только в сервисном центре.

Ручеек

Существует мнение, что работа дренажных насосов “Ручеек” может продолжаться без остановок в течение 7 часов и более. Объясняется это особенностью их конструкции, отвечающей всем нормам евростандартов. Но несмотря на это, аппарат подвергается перегреву также, как и насосы других производителей. Поэтому рекомендуется после каждых 2-3 часов работы устройства давать ему время на “отдых”.

Marquis (Маркус)

Владельцы насоса для скважины “Маркус” иногда замечают, что аппарат включается только после несильного удара либо по трубе, идущей к нему, либо после удара по самой гидромашине. Данная неисправность объясняется “закисанием” крыльчатки, которую придется почистить, разобрав агрегат.

Как прочистить и выполнить мелкий ремонт оборудования

Если насос водолей плохо качает необходимо произвести его внеплановый ремонт.

Особенностью насосного устройства «Водолей» является то, что внутри оборудования совсем отсутствуют фильтры, что делает уязвимым такое устройство от засорения его рабочих узлов. Если засорение не повлияло на исправность важных частей, то насос можно отремонтировать своими руками (см. Ремонт насосов погружных: как сделать правильно).Порядок чистки агрегата состоит в следующем:

Насос извлекается из источника.
Снимается с оборудования защитная металлическая сетка. Она может фиксироваться разными способами.
На насосах более раннего периода изготовления сетка крепится двумя винтами. На последних моделях сетка фиксируется зажимом, который поддевается и снимается шлицевой отверткой. На моделях у которых большое сечение дополнительно убирается кабельный канал, в виде металлического желоба.
Демонтируется электрический двигатель устройства

Обычно он фиксируется на четырьмя болтами, размеры головок которых 10 мм.
Демонтируются пластиковые муфты, предназначенные для передачи вращения вала мотора на рабочие колеса.
Выкладываются все детали на чистую горизонтальную поверхность.
Торцевым ключом на 12 мм осторожно проворачивается рабочий вал, при этом верхнюю часть оборудования нужно придерживать рукой.
После того как вал немного провернется на рабочую часть направляется из шланга струя воды, что промывает насосы водолей, песок извлекается из устройства.
Поворачивая вал, промывка водой рабочих узлов продолжается.
Если помогла промывка вала, и он начал хорошо вращаться, устройство можно собирать.

Как самостоятельно ремонтировать насос «Водолей»

Порядок работы такой:

Устройство извлекается из источника и отключается от электропитания.
С большим усилием корпус насоса сжимается в верхней и нижней частях, делая упор на его нижний край.
Снимается стопорное кольцо, расположенное в канавке. Сжатие корпуса устройства необходимо для ослабления зажима стопорного кольца.
Демонтируются постепенно все рабочие колеса аппарата.
Извлекается упорная крышка, где расположен подшипниковый узел.
Если возникла необходимость меняются на запчасти для насоса водолей поврежденные элементы оборудования.
Монтируются все части насоса в обратной последовательности, контролируя вращение рабочих колес, оно должно быть свободным.

Что такое явление кавитации

Все знают, что в воде растворено некоторое количество газов. При перемещении жидкости с определенной скоростью, в ней иногда образовываются зоны разрежения. В этих зонах пониженного давления из воды начинают выделяться пузырьки газов. После попадания пузырей в зону высокого давления они схлопываются. Этот процесс происходит с выделением большого количества энергии, от которой разрушаются крыльчатки и улитка насоса. На следующем фото показано рабочее колесо агрегата, разрушенное кавитацией.

Энергия схлопывающихся пузырьков способна создавать ударные волны, вызывающие вибрацию. Она распространяется по всему агрегату и воздействует не только на рабочее колесо, но и на подшипники, вал и сальники, от чего данные детали быстро приходят в негодность.

Кавитационный эффект чаще всего можно наблюдать в насосных станциях, которые работают на всасывание. В таких системах рабочее колесо создает разрежение, благодаря которому вода поднимается по шлангу из колодца. Но если на входе в насос возникает недостаток жидкости, то в зоне рабочего колеса возникает чрезмерное разрежение, провоцирующее возникновение кавитации.

Чтобы кавитация в насосах не возникала, следует придерживаться правила: на входе воды должно быть больше, чем на выходе. Добиться этого можно несколькими способами:

следует переместить аппарат немного ближе источнику;
можно увеличить диаметр всасывающей трубы (шланга);
для снижения сопротивления на участке всасывания можно всасывающую трубу заменить на трубу из более гладкого материала;
если на всасывающей трубе много поворотов, то, по возможности, следует уменьшить их количество;
желательно, чтобы все отводы имели большие радиусы поворота.

Совет! Не следует опускать всасывающий шланг станции в колодец на глубину больше 8 метров. Обычно максимальная глубина погружения шланга (трубы) указывается в руководстве к оборудованию.

Модельный ряд насосов «Водолей»

Завод «Промэлектро» производит и поставляет на рынок 2 серии насосов Водолей — БЦПЭУ и БЦПЭ. Отличия между ними заключаются в диаметре корпуса, у БЦПЭУ она равна 95 мм, а у БЦПЭ — 105 мм. Это необходимо учитывать при выборе оборудования, так как минимальный зазор между корпусом насоса и стенками скважины не должен быть меньше, чем 5 мм.

Среди популярных моделей насосов Водолей выделим:

Водолей БЦПЭ 0.32-25У;
Водолей БЦПЭ 1.2-40У;
Водолей БЦПЭУ 0.5-63У.

Водолей БЦПЭ 1.2-40У

Модель БЦПЭ 0.32-25У является наиболее доступным насосом среди всего ассортимента продукции, его стоимость составляет всего 8 т.р. Данный агрегат предназначен для скважин и колодцев с малым дебетом, его расход составляет 1.2 м3/ч, напор — 25 м.

Модель БЦПЭУ 0.5-63У в узком корпусе предназначена для установки в скважины диаметры диаметром 100-110 мм. Это одна из самых мощных по напору (63 м, расход — 1.8 м3/ч) версий насоса Водолей, которая оптимально подходит для обустройства автоматически напорных система водоснабжения. Цена — 14.5 тыс.

Ремонтируем насос «Водолей» своими руками
