Самостоятельное подключение нагревающего кабеля. Как подключить греющий кабель своими руками?

Как утеплить трубопровод?

Если трубу нужно будет закапывать в землю, понадобиться хорошая теплоизоляция. Утеплить ее можно пенополистиролом. Он имеет идеальные теплоизоляционные качества, большую плотность, которая выдерживает большие нагрузки, не боится влажности. Создан по форме труб различной ширины в виде скорлупы. Также для этого подойдет жесткая пластиковая канализационная труба, она одевается на верх вспененного утеплителя из полиэтилена. Можно применить поролон если труба расположена в канализации.

Нельзя использовать!

Минеральная вата боится влажности, промокнув, теряет свои свойства, а убрать влажность вокруг трубы очень сложно. Замерзнув, она рассыпается на мелкие частицы.
Но также нельзя использовать утеплители, которые теряют свои теплоизоляционные качества под влиянием нагрузок.

Греющий кабель своими руками: инструкция по изготовлению

Заводские модели стоят достаточно дорого, поэтому имея минимальные навыки и сноровку, можно сделать самодельный кабель с использованием альтернативных материалов.

Греющий кабель своими руками

Этап 1. Вначале необходимо найти эту самую альтернативу. Специалисты советуют заменять греющий кабель «полевиком» – военно-полевым телефонным кабелем, имеющим официальную маркировку П274-M. К его преимуществам можно отнести незначительный диаметр, жесткость, прочность и хорошую изоляцию (именно благодаря последней кабель можно использовать во влажной среде).

Разумеется, такой кабель не сможет сравниться с магазинными аналогами. Например, у него не будет функции саморегулирования или пищевой изоляции. Но если кабель будет использоваться лишь изредка (скажем, на даче, куда в зимнее время приезжают нечасто) и будет проложен не внутри, а снаружи трубопровода, то без указанных выше качеств можно вполне обойтись.

Этап 2. При установке «полевика», его следует распустить на пару отдельных проводов. Один из проводов сгибается пополам и обратно свивается вдвое. В открытых концах необходимо обеспечить герметичный ввод кабеля, для чего лучше использовать фланец от водопроводного шланга. Для обеспечения герметичности ввода используется штуцер с продетыми внутрь проводами.

Этап 3. Штуцер заливается эпоксидным клеем и несколько приплющивается. Для более прочного соединения используется накидная гайка.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

доступная стоимость;
широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
высокая эффективность систем;
низкое энергопотребление;
простота эксплуатации;
наличие готовых комплектов с инструкцией для самостоятельного подключения;
длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

Схемы монтажа

Решение, как правильно уложить кабель в трубопроводной магистрали, исходят из его назначения, мощности обогревателя, места расположения. При укладке используют спиральный, линейный или внутренний монтаж.

Линейный монтаж

Основной вид соединения нагревателя с трубопроводом, при котором провод размещают на поверхности и фиксируют липкой лентой.

Линейный монтаж

Процесс монтажа следующий:

По всей длине трубопровода наклеивают полосу алюминиевой фольги для повышения теплоотдачи полимерным трубам.
Приматывают кабель поперечными отрезками ленты с шагом 300 мм.
Сверху наклеивают алюминиевую ленту по всей длине, обеспечивая его плотный контакт с поверхностью теплопровода.
Дополнительно закрепляют нейлоновыми стяжками.
По завершении работы одевают теплоизолятор, фиксируют его стяжками или клеем.

Спиральный монтаж

Данный вид установки позволяет увеличить мощность обогрева на всем протяжении или на отдельных участках труб.

Спиральная намотка

Намотку на подземный пластиковый трубопровод проводят в следующем порядке:

Оборачивают трубу по всей длине фольгированным скотчем.
Спирально наматывают кабель и закрепляют его липкой лентой по всей длине. При необходимости можно дополнительно зафиксировать его пластиковыми стяжками шагом 300 мм.
Одевают наверх утеплитель, соединяя его сегменты шипом в паз.
Сверху всю конструкцию фиксируют скотчем.

Вам это будет интересно Греющий кабель для обогрева труб

Внутренний монтаж

Внутренняя прокладка в трубопроводах является экономичным эффективным способом борьбы с их промерзанием. Для монтажа используют только саморегулирующий кабель, не имеющий температурного датчика, мешающего потоку жидкости в трубах, его опускают внутрь без фиксации в свободном положении. Кабель может располагаться только в трубопроводах диаметром от 1 дюйма и выше на коротких участках по направлению потока.

Монтаж провода внутри трубы

Для ввода в трубопровод используют фитинги с герметичными прокладками, сквозь которые пропускают провод.

Использование греющего кабеля — это наиболее эффективный метод борьбы с обледенением, ведь любая другая теплоизоляция не обогреет трубопровод, а лишь увеличит время его замерзания.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
От 25 до 40 мм – 16 Вт на метр.
От 40 до 60 мм — 24 Вт на метр и т. д.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

Химическая.
Нефтехимическая.
Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

vseprotruby.ru

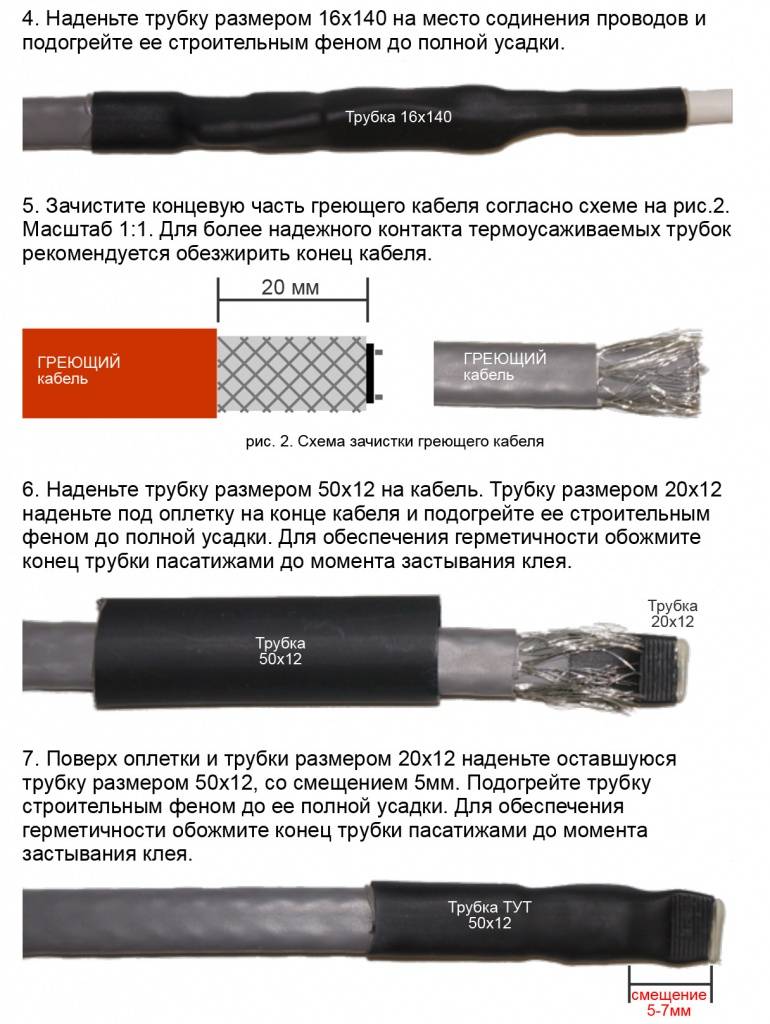

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
Концы проводов освобождаются от вторичной изоляции на 6 мм.
Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
Дополнительно каждый стык необходимо обмотать изоляционной лентой.
Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Установка автоматики в щитке

Контроль системой подогрева, делается в щитке находящегося в помещении. Все система тщательно проверяется и если есть неполадки, то их устраняют. Необходимо хорошо исследовать всю систему перед применением. После того как все хорошо проверено и неполадки устранены, то можно подключить термостат и всю систему.

Обогрев кровли и водостоков необходим для домов, расположенных в климатических зонах, где выпадает значительное количество снега. Под его весом может произойти разрушение конструкции крыши и водосточной системы . Особенно актуальна эта проблема для частных домов, у которых под кровлей находится отапливаемое помещение. Такая конструкция приводит к активному таянию снега в районе конька и образованию ледяных наростов на краю крыши и в системе ливневок .

Подобная картина наблюдается и весной, когда суточные колебания температуры достигают десятков градусов. Днем снеговая шапка на крыше тает, а вечером, не успев достигнуть ливневки , замерзает. Такая ситуация крайне опасна как для самого строения, так и для людей, которые могут серьезно пострадать от падения больших кусков льда. Для того чтобы не допустить разрушения крыши и водостоков , продлить срок их эксплуатации и сохранить презентабельный вид, используется система обогрева водостоков .

Как выбрать и установить греющий кабель

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

Монтировать систему «тёплый пол».
Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
Обогревать грунт в дачных теплицах и парниках.
Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

центрального металлического провода,
полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля),
внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

резистивный, Резистивный кабель с одной и двумя жилами называется также последовательным
саморегулирующийся. Саморегулирующий кабель считается более экономичным

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Как выбрать и установить греющий кабель Греющий кабель необходим для устройства систем обогрева трубопроводов, кровель и др. Чтобы он правильно работал, нужно провести качественный монтаж.

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого поламы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.
