Нормы и правила устройства газовой котельной для многоквартирного дома

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

  • до 30 Квт в доме, в кухне;
  • от 30 до 200 Квт подойдет любое отдельное помещение в здании;
  • выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией. Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

  1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
  2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

    Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

  3. Блочно-модульные котельные. Стационарные устанавливают на бетонированные площадки с гидроизоляцией. Передвижные – на утрамбованной земле. Место, где расположена блочно-модульная котельная, должно быть огорожено.

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

  • До 30.0 кВт – 7.5 м3;
  • от 30.0 до 60.0 кВт – 13.5 м3;
  • свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

  • На 1-м этаже.
  • В цокольных или в подвальных помещениях.
  • На чердаке.
  • На кухне агрегаты до 35 кВт.
  • Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
  • Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

  1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
  2. Примыкание к глухой сплошной стенке объекта.
  3. Находиться на расстоянии 1 м от окна и двери.
  4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
  5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
  6. Высоту потолков более 2.2 метра.
  7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
  8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
  9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Установка

Установка газового котла в квартире предполагает прохождение ряда обязательных этапов:

  • получение ряда разрешений от газоснабжающей организации;
  • подготовка проектной документации;
  • покупка оборудования и материалов в соответствии с проектом;
  • подготовка помещения и переделка существующей системы;
  • устройство вентиляции и дымохода.

Из всех перечисленных выше этапов получение документации от специализированной организации является наиболее затратным по времени и силам.

Газовый котел для квартиры подбирается с учетом предпочтений хозяев, площади помещений, а также схемы отопления.

Установка отопительного оборудования данного типа возможна только в тех случаях, когда квартира отвечает определенным требованиям, таким как строгие параметры света, высота потолков, ширина входной двери, наличие дымохода, определенная площадь помещения и др.

Главное и неоспоримое правило при монтаже газового котла в квартире – его установку и подключение производят только работники специализированных организаций. Любая самодеятельность при обустройстве газового оборудования опасна не только для жителей данной квартиры, но и всего многоквартирного дома.

Инструкция по эксплуатации котла — свод правил и требований, которые прилагаются в печатном виде к каждой модели. Несмотря на многообразие газового отопительного оборудования, принципы пользования и безопасности у всех моделей одинаковы.

Строительные нормы и правила


Снабжение газа должно являться безопасным. Это обеспечивается путем соблюдения установленных строительных норм и правил газоснабжения (коротко, СНиП). Так, существует отдельный документ в отношении одноквартирных домов. Требования заключаются в следующем:

  1. При потреблении газа для приготовления еды допускается использовать 0.5 кубических метра в сутки; для горячей воды, которая производится за счет нагревателя на газу – такой же норматив; для отопления – от 7 до 12 кубических метров в сутки.
  2. Давление должно подаваться в рамках 0,003 Мпа.
  3. Газопроводы, расположенные над землей, допускается прокладывать в местах отсутствия проезда транспортных средств и прохождения людей. При этом высота над уровнем земли – не менее 0,35 метров.
  4. Внутри дома труба оснащается устройством, которое отключает газ.
  5. Расстояние между трубами к газовому проводу должно быть достаточным для того, чтобы при необходимости осуществлять ремонт.
  6. Хранилища должны располагаться в земле на глубине 60 см от поверхности в местах промерзания в зимний период, и 20 см – в отсутствие промерзаний.
  7. Внутри дома трубы должны быть открыты либо находиться вблизи специальной вентиляции, и быть закрыты щитами.
  8. В местах пересечения конструкций газовая труба помещается в футляр, причем трубы не должны с ним соприкасаться (зазор составляет 5 см, он закрыт специальным материалом).
  9. Устройства, отключающие газ, находятся перед счетчиками.

Заслужили доверие

В сфере проектирования и установок котельного оборудования мы успешно оказываем услуги более 60 лет. О нашем авторитете прямо говорит список партнёров. Среди компаний, которые уже оценили наши услуги: Coca Cola, Viesmann, «Московская кофейня на паях» и другие российские и зарубежные хорошо узнаваемые бренды.

Проектирование крышных газовых котельных под ключ – это сложный комбинированный процесс

В его рамках важно не упустить ни одной детали. На этапе проектирования мы тщательно изучим объект, на котором планируется устанавливать газовые крышные котельные, исследуем коммуникацию здания, таким образом формируется предварительная цена работ

Она зависит от их сложности и объёма. Окончательная цена становится известна после запуска объекта.

Помимо того, что проектируем газовые крышные котельные, осуществляем их монтаж, мы также занимаемся поставкой специализированного оборудования, цена его гораздо ниже, чем у конкурирующих фирм. Объясняется это тем, что работаем только с прямыми поставками. Налажено партнёрство с лучшими производителями.

Недостатки

Система отопления не идеальна, поскольку имеет следующие минусы:

  • Крышное котельное оборудование, размещенная в многоквартирном доме, создает большую нагрузку на строение.
  • Устройство запрещено устанавливать в зданиях выше 9 этажей.
  • Во время работы создаются вибрации, мешающие жителям верхних этажей.
  • Высокую стоимость.

Газовая котельная.

Примеры монтажа котельных (194 фото). Смотреть >>>

Из всех источников отопления и горячего водоснабжения газовая котельная пользуется наибольшей популярностью в России. На то есть целый ряд причин, основной из которых является низкая стоимость магистрального газа в нашей стране, делающая газовое отопление наиболее выгодным и доступным широкому кругу домовладельцев. Если в районе, где расположен обслуживаемый объект, доступен магистральный газ, рассматривать котельные на других видах топлива не имеет смысла. Говоря о преимуществах газовой котельной так же необходимо упомянуть широкие возможности автоматизации работы и низкий уровень вредных выбросов в атмосферу.

Котлы атмосферного типа, устанавливаемые в газовых котельных, обладают таким важным свойством как низкий уровень производимого шума, благодаря чему они находят широкое применение в частных домах. Тихая работа атмосферного газового котла позволяет без дополнительных сложностей оборудовать котельную в специальном помещении расположенном непосредственно в жилом доме (встроенная котельная). Если встроенная котельная оборудована газовым или дизельным наддувным котлом необходимо обеспечить дополнительную шумоизоляцию помещения котельной, так как вентилятор наддувной горелки производит значительный шум.

Полый перечень монтажных работ и цены >>>

* — полный комплекс работ по внедрению инженерной системы. В зависимости от вида и сложности работ количество этапов может быть меньшим

Опасные ситуации

Наибольшую опасность представляет сбой, связанный с работой горелок. Если потухнет пламя, в помещении может скопиться газ, который впоследствии станет причиной взрыва. Причины потухания огня:

  • упало давление газа ниже допустимой нормы;
  • нет тяги в дымоходе;
  • пропало питающее напряжение;
  • погас запальник.

В аварийной ситуации необходимо немедленно перекрыть поступление топлива к горелкам — автоматически или вручную. Современные версии оснащены устройствами автоматики, необходимыми для оперативного отключения оборудования. Эксплуатация таких приборов не только удобна, но и безопасна.

Как предотвратить скопление газа в помещении

Современные нормы безопасности предусматривают установку в котельных газоанализаторов, они необходимы для сигнализации при появлении газа в помещении. На их сигналы реагирует специальный электронный клапан, автоматически прекращающий поступление топлива к горелкам.

Чаще всего мощность газовой крышной модульной котельной варьируется от 0,5 до 3 МВт

Блочно-модульные крышные котельные изготавливаются индивидуально, под требуемые параметры заказчика. Сборка и испытания произволдятся в заводских условиях, а готовое изделие получает гарантию от изготовителя. Время для монтажа, подготовки и ввода в эксплуатацию требуется минимальное.

Оптимальна установка на плитах перекрытия технического этажа

При отсутствии технического этажа нужно особо обратить внимание на то, что модульная котельная не должна быть установлена непосредственно над жилыми помещениями. Необходимо также предусмотреть систему водоотводов и гидроизоляию (толщиной не менее 10 см)

Установка газовых крышных котельных на зданиях выше 26,5 м должна дополнительно согласовываться с пожарными службами.

Соблюдение тепловых графиков происходит в автоматическом режиме, при внештатных ситуациях производится прекращение подачи газа и вызов на объект обслуживающего персонала.

Рис. 2 Установка крышной блочно-модульной котельной на здание административно-офисного назначения

Индивидуальный тепловой пункт (ИТП) модульной крышной котельной можно расположить отдельно от нее. Например, в подвале или на цокольном этаже здания. Тепловой пункт – это комплекс устройств, которые служат своеобразным посредником между потребителем тепла и производящей его установкой. В многоквартирном доме тепловой пункт отвечает за распределение горячей воды между системами отопления, ГВС и теплоснабжения вентиляции.

ИТП осуществляет контроль и регулирование параметров теплоносителя, поддерживает защиту от аварийного превышения его параметров. Также в ИТП могут быть установлены счетчики тепла и другие приборы учета расхода.

Правила монтажа котла отопления

Газовый котел в подвале организовывают с учетом специальных требований. Эти данные взяты из СНиП:

для подвальных помещений строго рекомендована установка оборудования закрытого типа

Его особенность в том, что устройство самостоятельно захватывает воздух с улицы для улучшения розжига;
если необходимо выполнить подвешивание котла, то учитывают, что расстояние от пола не должно превышать 80-160 см, при этом важно, чтобы до потолка оставался промежуток от 1 метра и более.. Из года в год требования в СНиП могут меняться и корректироваться; есть и те, которые и вовсе теряют свою силу

Поэтому, чтобы знать точно о нормативных требованиях, лучше проконсультироваться в вопросе отопления с действующим инженером-теплотехником

Из года в год требования в СНиП могут меняться и корректироваться; есть и те, которые и вовсе теряют свою силу. Поэтому, чтобы знать точно о нормативных требованиях, лучше проконсультироваться в вопросе отопления с действующим инженером-теплотехником.

Монтаж газового котла в подвале дома на бетонной подушкеИсточник sense-life.com

Встроенные котельные на крыше дома

Продумывание планировки происходит заранее, при составлении проектных бумаг. Отдельное описание требуется для каждого из присутствующих внутри элементов. Инженерам требуется просчитать множество показателей, чем больше – тем лучше. Потом переделка помещений обойдётся гораздо дороже.

Возведение таких зданий сопровождается рядом мероприятий:

  1. Защита от воспламенений, взрывов и газовых утечек.
  2. Защита котельной от дополнительных вибраций.
  3. Звукоизоляция и подавление шумов, в том числе – исходящих от самой котельной.

После проведения таких процедур оборудование будет работать эффективнее. Встроенные котельные предусматриваются только в последние 5-10 лет, раньше все дома подключались только к централизованной системе.

Соблюдение норм безопасности и законодательных нормативов предполагает, что работу доверяют только инженерам с определённым опытом.

Положительные и отрицательные качества

Газовое отопление квартиры автономного вида имеет множество положительных моментов, но, в основном, оно будет важным только для владельцев определенных систем:

  • Владельцы такого вида отопительной системы платят с учетом того тепла, которое они использовали. То есть, нет необходимости переплачивать с учетом доставки тепла из источников до самой квартиры, а это экономит около 30% ваших возможных расходов.
  • Владельцы сами могут регулировать температуру в своей квартире и срок подачи тепла в ней без ограничений.
  • Наличие круглый год горячей воды в квартире.

Но есть и негативные стороны у системы отопления автономного типа:

  • Возможность появления проблем с отоплением и горячей водой во время перебоев давления газа.
  • Дополнительные расходы на ремонт и обслуживание котла, а также чистку дымоходов.

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

https://www.youtube.com/watch?v=y9ddo5Hu-nM

Нормативные требования СНиП к проектированию

Независимо от выбора типа конструкции котельной, разработчики ее проекта должны опираться на требования СНиП. Для этого предусмотрен целый раздел правил II-35-76, который распространяется на общие нормы проектирования котельных, а также дополнение П 1-03, посвященное именно крышным сооружениям. Техническое решение должно, в частности, соблюдать следующие правила:

  • Стены и инженерные конструкции не должны напрямую сопрягаться со стенами жилых помещений.
  • В многоэтажных домах строительство крышных котельных не должно производиться на перекрытиях жилых помещений.
  • В системе управления должна предусматриваться автономная сигнализация.
  • Высота дымоходных труб составляет не меньше 50 см относительно высшей точки здания.

Также в обязательном порядке технические помещения, отведенные под котельные, должны изначально иметь вентиляцию. Это уже относится к мерам пожарной безопасности, если речь идет об эксплуатации газового оборудования.

Автономная газовая котельная: в чём заключаются преимущества?

Одним из главных преимуществ является уменьшение потерь тепла при транспортировке теплоносителя

Для установки оборудования пользуются обособленными помещениями. Допустимый вариант – отдельные комнаты, дополняющие крышу.

Внутри размещают всё оборудование, обеспечивающее непрерывную работу конструкции. Главное – чтобы мощности хватало для прогревания радиаторов и сохранение температуры воды у всего дома.

Мини-котельные снабжаются всем оборудованием, обеспечивающим стабильность работы. Автономные системы предполагают применение только современных технологий. Выгода больше ещё и от того, что одну котельную можно использовать для обеспечения ресурсами сразу нескольких домов.

Больше всего преимуществ при учёте следующих факторов:

  1. Сокращение расстояния между тепловым генератором и радиаторами, трубами в квартирах.

Теплопотерь при циркуляции воды в системах становится меньше. Согласно приблизительным подсчётам, расходы жильцов в таких ситуациях уменьшаются на 30%, а то и больше.

  1. Стандартный результат монтажа автономных котельных – уменьшение расходов по коммунальным услугам.

Системы не требуют такого регулярного обслуживания, демонтажа конкретных элементов. Современное оборудование отличается высоким качеством изготовления, надёжностью.

Вода проходит более короткий путь от центрального теплоносителя. Внутри системы увеличивается скорость, с которой идёт нагрев. Горячая вода, батареи эксплуатируются с повышенными температурами. Но настройку газового котла можно отрегулировать так, чтобы всем было удобно.

Включение центрального отопления происходит, когда достигаются конкретные температуры. Но холодная погода часто держится дольше, а жильцы за это время терпят холод в квартирах.

За счёт автономной системы допустимо поддержание тепла круглый год, вне зависимости от времени года. Пропадает зависимость от коммунальных служб. По текущим потребностям корректируют температуру при помощи терморегуляторов. Иногда это служит причиной дополнительной экономии.

Преимущества и недостатки

Каждый вид индивидуальных отопительных конструкций имеет плюсы и минусы. Общие преимущества:

  • доступная цена;
  • скорость заказа и установки;
  • дополнительное утепление кровли и защита от протекания;
  • снижение риска потери тепла, что наблюдается при подключении к центральному отоплению;
  • малый риск аварий и нарушений в работе;
  • небольшие затраты на обустройство полностью автономного оборудования;
  • самостоятельное регулирование температурного режима (позволяет регулировать мощность);
  • одинаково эффективный обогрев квартир на всех этажах дома;
  • простота работ по установке и демонтажу;
  • перенос системы в другое место для другого МКД.

Регулирование мощности крышных котельных, самостоятельное установление сроков включения/отключения оборудования при смене сезонов, несоблюдение государственных нормативов при обогреве – важные преимущества системы.

  • проведение предварительной технической экспертизы, что связано с дополнительными денежными тратами;
  • не всегда конструкция дома позволяет установить сооружение такого веса (выход из ситуации – укрепление несущих стен);
  • при использовании одного или нескольких модулей следует установить автоматическое крышное оборудование (правило СНиП для достижения высокой экономности и безопасности оборудования);
  • применение дополнительных мер пожарной безопасности.

Общие нормативы

Котел можно разместить во многих местах:

  • на чердаке;
  • в отдельном здании;
  • в автономном модуле – мини котельная, располагающаяся в контейнере;
  • непосредственно в доме;
  • в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.

Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

  • в одной котельной разрешена установка не более двух котлов;
  • стены выполняются из негорючего материала, например, кирпича или бетона;
  • пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
  • запрещено использование любых горючих материалов;
  • устанавливается только противопожарная дверь;
  • дверь котельной и смежной комнаты должна открываться наружу;
  • в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
  • к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
  • вытяжка должна обеспечивать в час трехкратный воздухообмен;
  • обязательно устанавливается окно, которое должно быть с форточкой.

Какие котлы выбрать для многоэтажных домов

Чаще всего для создания автономного отопления частного дома с разным количеством этажей применяются газовые или твердотопливные котлы. И это не случайно, потому что такое оборудование:
экономичное – на содержание системы уходит минимум денежных затрат

А это важно для схемы отопления многоэтажного дома;
Обладает высоким КПД – газовое или твердотопливное отопление обладает высоким уровнем полезного действия для обогрева жилья. Он колеблется в диапазоне 94-96%;Принципиальная схема отопления многоэтажки.

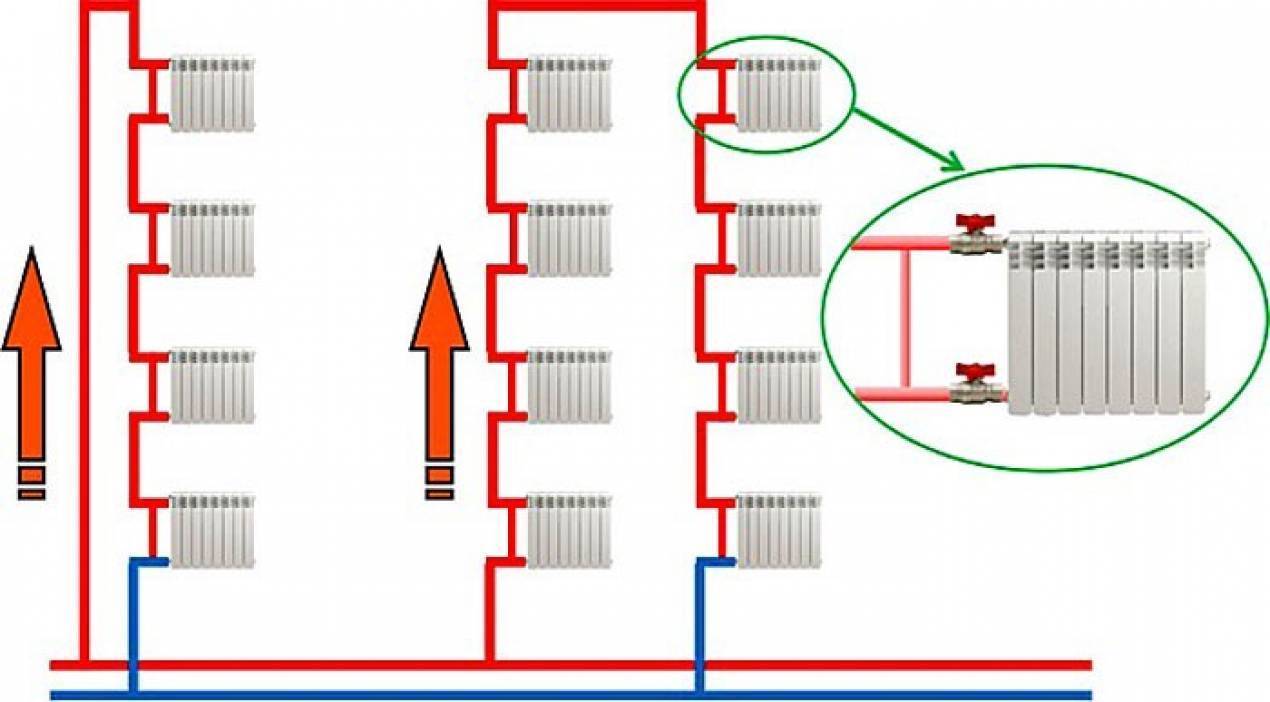

Принципиальная схема отопления многоэтажки

Теперь вы понимаете, в каком оборудовании нуждается ваша система отопления многоэтажного дома, а теперь разберемся, какое дополнительное оборудование нужно для нормального функционирования системы отопления.

Термины и определения по газовым котельным

Чтобы вам было легче понимать суть разговора, сразу разъясним, что и как называется.

Котельная — это отдельное помещение или здание, комплекс зданий и сооружений, обладающее технологическими установками, предназначенными для переработки и распределения тепловой энергии, полученной от поступающего газового ресурса.

Именно это тополиво обычно выбирается чаще всего для обеспечения теплом и ГВС, так как оно считается самым экологически чистым, эффективным по КПД и экономичным в использовании

Котельные установки — это оборудование котельной, включающее в себя теплоагрегат, в нашем случае котел, различные устройства и механизмы, позволяющие осуществлять и контролировать выработку тепловой энергии (сюда относятся дымоходы, вентиляция, сигнализаторы, различная автоматика, выносные датчики и прочее) на производственные нужды жилых, общественных зданий и помещений иного назначения.

Агрегаты для газовых котельных практически всегда автоматизированы, что облегчает процесс переработки и подачи топлива, в сравнение с твердотопливными.

Потребитель — абонент, получающий тепловую энергию в виде отопления или ГВС, поступающую из помещения котельной на законных основаниях согласно заключенному договору, праву собственности, проживания.

Центральные котельные — здания отопительного назначения, обеспечивающие теплоснабжением несколько объектов.

Децентрализованные — котельные автономного типа.

ОПО — опасный производственный объект.

Кроме того, по назначению теплоснабжающие объекты подразделяются на:

  1. Отопительные, то есть, предназначенные для оснащения термоэнергией структуры отопления, вентиляции, кондиционирования и ГВС.
  2. Отопительно-производственные — то же самое, что и в первом случае с добавлением технологического обеспечения промышленных зданий.
  3. Производственные — только для технологического отопления. Применяются в промышленности.

Пожаробезопасность котельных является приоритетом в одобрении проектной документации на обустройство газоиспользующих приборов.

Любая газовая котельная является объектом повышенной опасности, так как газ обладает взрывопожароопасными свойствами при нарушении правил эксплуатации оборудования

Давайте теперь разберемся с документацией, которая регламентирует требования к пожарной безопасности зданий.

Правила и требования

Установка в доме газового оборудования – это сложная и ответственная инженерная работа. Выполнять её нужно грамотно и аккуратно. Главный критерий качества выполнения работы – это полная безопасность эксплуатации системы. Недопустимы никакие, даже малейшие, утечки газа, грозящие взрывом или отравлением. Газовая конструкция в доме состоит из системы газоснабжения и собственно котла. Они работают совместно с системами водоснабжения, теплоснабжения и вентиляции. Именно вентиляция наиболее ответственна за безопасность работы всего комплекса. Даже если хозяевам или автоматике безопасности не удастся вовремя отследить аварийную протечку газа, хорошая вентиляция понизит его содержание в окружающем воздухе ниже опасного уровня. Но всё равно утечки газа через некачественные соединения допускать нельзя.

Поэтому первое требование, которое необходимо выполнить при проектировании газификации дома, относится к помещению, в котором будет размещён котёл.

Требования к помещениям, в которых предполагается размещать газовое оборудование, собраны в документах СП62.13330.2011* с изменениями № 1, 2, СП 60.13330.2012, СП 281.1325800.2016, СП 31-106-2002, ГОСТ Р 58095.0-2018 и других.

Газовые котлы монтируются в отдельных помещениях, называемых теплогенераторными, находящихся на первых или подвальных этажах жилого дома. Размещать их выше первого этажа не рекомендуется. Габариты помещения тоже регламентируются: высота ‒ не менее 2,2 м, свободный проход ‒ не менее 0,7 м, объём помещения ‒ не менее 8 м3.

Если котёл предполагается только для системы отопления дома, то он может быть одноконтурным, если задумана система горячего водоснабжения, то ставят двухконтурный котёл.

Вытяжная вентиляция должна обеспечивать трёхкратный объём вытяжки, приточная ‒ такой же объём поступающего свежего воздуха. Вытяжка организуется естественная, приток ‒ через регулируемые клапаны в окнах, подрезы в дверях или решётки. В теплогенераторном помещении обязательно наличие окна, площадь которого рассчитывается из условия 0,03 м2 на 1 м3 объёма помещения.

ФОТО: avatars.mds.yandex.netРазмещение сантехнической арматуры водогрейного газового котла

Структурные элементы систем центрального отопления

Главное отличие централизованного отопления в том, что выработка тепла происходит за пределами отапливаемых построек. Доставка теплоносителя осуществляется по магистральным трубопроводам. Это сложная разветвленная инженерная система, которая обеспечивает тепловой энергией множество объектов и рассредоточена на большой площади.

Главными элементами системы являются:

  1. Источником теплоэнергии выступают теплоэнергоцентрали или крупные котельные. Здесь теплоноситель подогревается за счет использования определенного источника энергии. В котельных сразу нагревается вода, которая и является теплоносителем. А в ТЭЦ вода разогревается до парообразного состояния. Потом этот пар подается в турбины для выработки электроэнергии, и только после этого отработанный пар подогревает теплоноситель.
  1. Разветвленная система трубопроводов называется теплосетями. Они предназначены для транспортировки теплоносителя на объект. Теплосети состоят из двух трубопроводов – подачи и обратки. Тепловые магистрали делают из труб диаметром 1-1,4 м, которые хорошо утепляются и прокладываются под землей или над ней. Для обеспечения маневренности и надежности работы теплосетей может использоваться несколько источников теплоэнергии, соединенных резервными магистралями.
  2. Потребителем тепла является отопительное оборудование (радиаторы), которое установлено внутри отапливаемого дома.

Некоторые особенности устройства автономных котельных

Чтобы соблюсти требования по безопасности, внутри котельных размещают не более двух котлов – один основной, другой резервный. Монтаж осуществляют в центральной части помещения, тогда с обслуживанием и ремонтом возникает меньше всего проблем.

Для обшивки стен обязательно использовать материалы, не поддерживающие горения. Пример отличного варианта – стальные листы. Полы заливают стяжкой из бетона, укладка негорючего покрытия идёт сверху. Главное требование – нескользящее покрытие.

Природный газ – вот состав, перерабатываемый при работе автономных котельных. Установки с автоматической работой способствуют бесперебойной подаче. Если фиксируется утечка или поломка – специальные датчики просто блокируют работу системы.

Для застройщиков одним из самых выгодных вариантов станет приобретение блочных автономных котельных. Доставка и монтаж таких установок отнимают минимальное количество времени. Оборудование отличается и приемлемым уровнем цен. В будущем такая покупка позволит защититься от недостатков, которыми обладают централизованные системы.

Разбор типичных ошибок в монтаже котельных можно узнать из этого видео:

Watch this video on YouTube

13 Дек 2019      Виктория М.
    947

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
