Электрокотел своими руками чертежи и принцип работы

Подключение электродного котла

Мы не будем детально описывать каждый этап работ. Как подключить радиаторы, соединить металлопластиковые трубы. Все эти этапы вы сможете посмотреть в видеоинструкции. Технология подключения электродного котла Галан считается достаточно популярной на сегодняшний день.

https://youtube.com/watch?v=Ox2KDB8DVG0

Как видите, установка считается достаточно простой. Выполнить ее может каждый своими руками. Сейчас мы расскажем вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Электродный котел потребляет много электричества, так что лучше ознакомиться с более дешевыми вариантами отопления. Чтобы ваша система была надежной вам необходимо учитывать следующие рекомендации:

Перед тем как выполнить подключение электродного котла вам необходимо провести настройку теплоносителя. Фирма Галан рекомендует использовать специальную жидкость «Аргус-Галан». Менять эту жидкость необходимо раз в 5 лет. Также вам необходимо помнить, что категорически запрещается использовать жидкости «Арктика» и «Тосол».

• Старую систему отопления необходимо промыть от солевых отложений. Загрязненные радиаторы могут негативно влиять на плотность теплоносителя. Для промывки ваших энергоносителей рекомендуется использовать специальный ингибитор «Протектор».
• Электродный котел нельзя подключать без заземления. В качестве проводника мы рекомендуем использовать медный провод. Заземляющий провод необходимо подключить к клемме с маркировкой «0».

• Расход теплоносителя должен составлять 8 литров на 1 кВт мощности. Благодаря этому вы сможете сократить растраты на электроэнергию.
• В верхней точке системы необходимо установить клапан-обезвоздушиватель. Также подключение электродного котла нельзя выполнять без установки манометра.

Запорная арматура обязательно должна устанавливаться за расширительным бачком.

• Корпус обогревателя обязательно необходимо установить в вертикальном положении. Любой перекос может негативно сказаться на работе системы.
• При выборе радиатора изделия обязательно необходимо устанавливать из биметалла. Эти металлы имеют меньше примесей и не оказывают влияния на электродный котел.

• При установке электродного котла своими руками нельзя использовать чугунные батареи. Эти изделия могут быстро загрязняться и поэтому используют большой расход тепла.
• При необходимости последовательно можно установить несколько обогревателей. Группу котлов модно использовать в двухэтажном доме.

Теперь вы узнали, как самому подключить электродный котел в доме или квартире. Как видите, подключение электродного котла не занимает много времени.

Рекомендуем прочесть: установка проточного водонагревателя.

Типы трехфазных нагревателей

Трехфазный котел отличается повышенной производительностью, бесшумностью работы при компактности размеров.

Самодельный нагреватель индукционного типа

Чаще используются для систем снабжения теплом и горячей водой загородных домов. Особенно популярны двухконтурные модели. Рекомендуется устанавливать в сочетании с другими нагревателями.

Выпускается двух типов:

• Электродный. Преимущество такого котла в высокой скорости нагрева теплоносителя.
• Индукционный. Это самый инновационный вид. Обеспечивает низкий удельный расход электроэнергии. К недостаткам относится большая масса и относительно высокая цена оборудования. Такие агрегаты не производятся с большой мощностью. Для ее наращивания используется метод каскадного монтажа сразу трех нагревателей, при котором каждый котел подключается к отдельной фазе.

Схема подключения частного дома с электрокотлом

Схема подключения электрического котла будет зависеть от его конструкции, а также возможностей самой схемы подключения. Есть несколько вариантов:

1. Если в системе присутствует насос и расширительный бак, то в этом случае будет использоваться сложная схема подключения. Если их нет, тогда она будет значительно проще.
2. В том случае если есть буферная емкость или нужно подсоединить его с бойлером косвенного нагрева, тогда будет использоваться и вовсе иной способ.
3. Третий вариант подключения будет зависеть от возникает необходимость подключить твердотопливный котел.
4. Так же схема будет разниться, если котел, который требуется подсоединить к отопительной системе, является газовым.

Подключение электрического котла отопления

Выбор типа котла зависит от оценочной стоимости отопления. На основе расчетов выбирается тип котла отопления. Один из вариантов выбора котла это электрический котел отопления. По названию понимаем, что источником выработки тепла в таком котле будет электричество.

Наиболее дешевый вариант это отопление дома газом. Газ в дом может поставляться централизованно по трубам газопровода или автономно, специальными резервуарами. Сколько стоит газ с доставкой смотрим тут.

Электрический котел отопления не относится к дешевым способам отопления дома. Однако, особенности района, отсутствие других источников тепла (газа, дров, твердого топлива) и доступность электричества не дают выбора.

Таблица расчета стоимости отопления за 1 кВт/час.

Топливо	Стоимость 1кВт*ч	Итого за сезон
Сухие дрова	90 копеек	80 тыс. руб.
Уголь	160 коп.	140 тыс. руб.
Гранулы, пеллеты	133 коп.	120 тыс. руб.
Дизельное топливо	280 коп.	250 тыс. руб.
Магистральный газ	50 коп.	40 тыс. руб.
Сжиженный газ	250 коп.	220 тыс. руб.
Электричество	350 коп.	300 тыс. руб.

Мощность электрических котлов отопления

Относительным преимуществом электрического котла отопления это широкий диапазон мощности различных котлов и ступенчатый регулятор мощности каждого котла в отдельности.

Можно выделить два диапазона мощности электрических котлов.

1. Диапазон от 4 до 18 киловатт;
2. От 22 до 60 киловатт.

Указанные диапазоны котлов предполагает:

• Для котлов 4-8 киловатт две ступени переключения;
• Котлов 8-18 киловатт три ступени переключения;
• Для котлов 22- 60 киловатт четыре или три ступени переключения.

Ступенчатое переключение мощности позволяет быстро интегрировать мощность с температурой «за бортом», это экономит расход электричества и удешевляет отопление. Также, на забываем, что электрический котел не требует эксплуатационных затрат (закупка и привоз топлива, подготовку специального помещения) и практически не требует затрат по обслуживанию. Форму использования очень проста: правильно подключил и пользуйся.

Разрешение на подключение электрического котла отопления

Как такового разрешения на подключение электрического котла отопления не требуется. В отличие от газового котла, для которого нужно оборудовать специальное помещение, топочную и сдавать помещение «строгой» комиссии, мощность электрического котла достаточно заложить в общую мощность дома и учесть при получении разрешения на электрическую мощность дома, а схему подключения котла отопления указать в общей электрической схеме (проекте) дома.

Принцип работы электрического котла отопления

Общий принцип электрического котла отопления не сложен. По сути это большой электрический чайник, где мощными ТЭНами производится нагрев теплоносителя в системе отопления. Конечно устройства электрокотла отопления намного сложнее. В нем есть и система автоматики и система дистанционного управления и система контроля за температурой и циркуляционный насос.

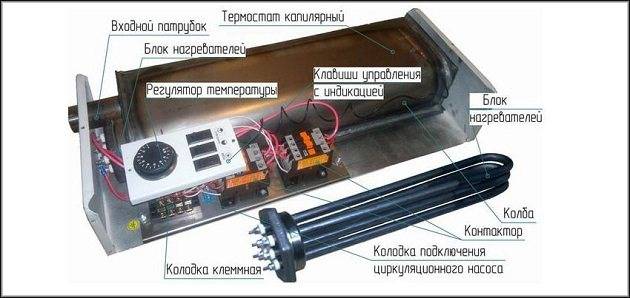

Несмотря на конструкцию, тип и марку электрического котла, в них есть один объединяющий тип работ, электрический котел нужно правильно подключить к электропитанию.

Правильное подключение электрического котла отопления

По конструкции электрический котел отопления это металлический шкаф. Тип крепления котла навесной. Для ввода электрического кабеля питания в котел есть специальное отверстие, а всё электрооборудование котла расположено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких специальных расчетов и «подводных камней». Его нужно подключать, как любой другой бытовой прибор по потребляемой мощности и по нормативам прокладки электропроводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия электропроводки (отдельная группа) со своей автоматической защитой. Для защиты электрического кабеля котла используется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, вернее, по мощности тэнов входящих в конструкцию котла.

Электропроводка для котла отопления

Электропитания котла отопления зависит от его конструкции и схемы подключения тэнов. Для потребителя все необходимые данные указаны в паспорте к котлу.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Особенности монтажа электрического котла отопления

Для проведения работ по монтажу указанного оборудования вам понадобится:

• схема монтажа;
• крепежные элементы;
• кабель;
• трубы;
• дрель.

Обогрев важен совершенно в любом частном доме. Соответственно, людям необходимо приобретать очень сложные отопительные системы, имеющие немалую цену. Монтаж стандартных печей постепенно уходит в прошлое.

Самодельный котел отопления требует наличия труб и вентилей.

Множество людей, планирующих построить свой личный дом, часто спрашивают себя, каким образом им предстоит отапливать будущее здание, какую фирму-производителя лучше выбрать. Существует масса вариантов решения их вопроса.

Однако следует рассказать о наиболее экономичном и довольно простом способе отопления: о том, как сделать электрический котел своими руками.

Для решения проблем отопления многие обзаводятся электрокотлами для обеспечения теплом радиаторов и воды. Причина использования именно электричества заключается в том, что доступ к нему имеется в каждом частном поселении. В отличие от газа, с которым могут быть большие проблемы, электричество доступно круглосуточно. Более того, его применение на долговечной основе выйдет не дороже использования газа для обогрева.

Электрические котлы для отопления питаются от электросети дома. Таким образом, они обеспечивают высочайший уровень надежности, что можно сравнить с газовыми аналогами.

Ассортимент котлов на данный момент является весьма обширным. Существует большое число разнообразных электрических котлов отопления различной конструкции и с разным функционалом. Фирм-производителей электрокотлов также очень много. Однако как поступить, если у вас недостаточно средств для того, чтобы купить электрокотел? Наиболее рациональным решением является создание его самостоятельно.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Как сделать своими руками ТЭНовый котел?

Данный тип является самым распространенным. Для нагрева теплоносителя используются ТЭНы. Они находятся в теплообменнике, который, по сути, является герметичной теплоизолированой емкостью, оборудованной патрубками для ввода и вывода теплоносителя.

ТЭН – представляет собой тонкостенную трубку из алюминия, стали или титана, внутри которой находится нихромовая спираль. Стенки трубки и спираль разделяет диэлектрический накопитель, обычно, его роль выполняет кварцевый песок.

Принцип работы такого оборудования следующий: спираль нагревается от того, что по ней проходит электрический ток, тепло от нее передается песку и трубке, а уже трубка нагревает теплоноситель. Нагревается вода приблизительно, спустя 15-20 минут после начала работы оборудования.

Чтобы сэкономить средства и свободное пространство можно самостоятельно сделать подобный электрокотел. Для этого необходимо иметь под рукой:

• болгарку;
• сварочное оборудование;
• шлифовальный агрегат;
• терморегулятор;
• мультиметр;
• лист стали;
• переходники для подключения к трубопроводу;
• трубу ø12 см, и 3-5 трубок меньшего диаметра;
• 2 ТЭНа.

После того, как все необходимые инструменты и материалы подготовлены, можно начинать работу:

1. Подготавливаются металлические патрубки: три трубки диаметром 12,5 мм и две диаметром 30 мм. Данные детали вырезаются из приготовленных заранее труб.
2. Необходим отрезок большой трубы длиной около 65 см, он будет играть роль нагревательного бака. В местах, которые заранее обозначены, сваркой делаются отверстия для патрубков – подачи, «обратки», слива, расширительного бака, нагревателей. При помощи болгарки шлифуются края отверстий.
3. К соответствующим отверстимя привариваются патрубки.
4. Вырезается круг из листовой стали нужного размера и присоединяется сваркой к нижней части нагревательного бака. Выступы обрезаются, соединительные швы зашлифовываются.
5. К верхней части приваривается длинный патрубок диаметром 12,5 мм – к нему прикручивается второй электрический ТЭН.
6. В днище делается несколько отверстий для монтажа ТЭНа мощностью 1,5 кВт. После того как ТЭН зафиксирован, посредством патрубков котел прикручивается к отопительной системе и подключаются провода.
7. После к верхнему патрубку присоединяется менее мощный нагревательный элемент (около 0,9 кВт), который оборудуется терморегулятором.
8. После того как все подключено, в систему заливается вода. После нескольких часов работы систему проверяют мультиметром. В том случае, когда все выполнено соответственно инструкции, показания приборов будут 70оС – эта температура является оптимальной.

Последними штрихами является шлифовка и покраска котла.

Минусом подобного оборудования является вероятность осаждения накипи на нагревательных элементах. Что приводит к уменьшению эффективности работы либо поломки устройства. При использовании в качестве теплоносителя специальных жидкостей или дистиллированной воды данная проблема предотвращается.

Подключение котла к электросети

Схема подключения электрического котла отопления своими руками реализуется в соответствии с рядом правил:

• К розетке можно подключать любые электрические устройства мощностью не более 3,5 кВт;
• Оборудование мощностью до 7 кВт можно подключать к распределительному щитку (в данном случае важным фактором является сечение провода);

• С котлами мощностью свыше 8 кВт разговор особый – обычно такие котлы имеют трехфазную схему, а подключение трехфазного котла отопления к электросети возможно только в том случае, если последняя рассчитана на 380 В;
• Также электрокотел своими руками можно подключать через отдельный автомат, причем предел срабатывания автомата должен всего лишь на шаг превышать предельный рабочий ток.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

• циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
• расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
• предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
• автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
• манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

Установка электрического котла По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Электрокотел

Это изобретение не новое и не относится к космическим технологиям. Как бы то ни было, суть одна —– нагреть теплоноситель в системе отопления.

У нас есть дом, разводка водяной системы отопления в доме тоже есть. Но нет централизованного газоснабжения, чтобы смонтировать газовый котел. Остается решить, чем этот теплоноситель нагреть. Как вариант, это может быть самодельный электрокотел.

И это неплохой вариант, так как такое оборудование легко разместить и получать тепло, если есть электропитание.

Положительные стороны

Кроме того налицо и другие положительные моменты:

1. Простота монтажа.
2. Компактные размеры.
3. Эргономичность.
4. Для монтажа не нужны особые разрешения.
5. Экологичность — нет вредных выбросов в атмосферу.
6. Бесшумность.
7. Не нуждается в устройстве дополнительной вытяжки или дымохода.
8. Отпадает необходимость в дополнительных помещениях для хранения топлива.

А между тем тут нет ничего трудного. В специальную металлическую емкость, ставятся нагревательные элементы. Емкость связана с системой отопления. Теплоноситель это, как правило, обычная вода.

Вот как раз эту воду и заливают в систему через металлическую емкость. Осталось на нагревательные элементы подать электрический ток.

Под воздействием тока нагревательные блоки становятся горячими и передают свое тепло воде. Горячая вода из бачка устремляется по трубам в радиаторы отопления, обогревая весь дом.

Кажется все просто!

Это схема отопления в принципе.

Её можно дополнить такими нововведениями как:

• устройство контроля и управления системой,
• расширительный бачок,
• циркуляционный насос.
• автоматический регулятор подогрева воды.

Недостатки

Недостатки есть, как же без них. К ним можно отнести:

1. Зависимость от подачи электроэнергии.
2. Накипь, которая образуется на нагревательных элементах, приводит к снижению их эффективности.
3. Размеры расширительного бака — чем выше мощность, тем больше места под размещение нагревательных элементов.
