Адаптер для скважины: особенности применения и установки

Рекомендации по монтажу адаптеров

Поскольку при работе насоса возникают вибрации, то при обустройстве скважины с адаптером рекомендуется применять стальные обсадные колонны. Материал позволяет выдержать вес насоса с установленным трубопроводом и обеспечивает надежное крепление страховочного троса.

Сборка насосного модуля с напорным трубопроводом и ответной частью адаптера выполняется на ровной поверхности в закрытом помещении. Затем кабели и шланги сворачиваются в бухты, а затем детали вывозятся в зону монтажа.

Подобная процедура повышает качество сборки напорного модуля и исключает попадание грунта в полости гидротехнического узла. При обустройстве скважины с адаптером следует учитывать, что выступающая часть внешней части накладывает ограничения на диаметр насоса.

Установка адаптера применяется при обустройстве скважины глубиной до 50 м. Полученное гидротехническое сооружение имеет срок службы до 20 лет и является альтернативой кессонным конструкциям.

<index>

Для защиты устья скважины и насосного оборудования от воздействия низкой температуры, от заливания грунтовыми и талыми водами устанавливают подземную рабочую камеру – кессон. Недостатки этой конструкции – высокая стоимость, сложность монтажа. Вместо кессона для круглогодичного обеспечения дома водой можно поставить небольшое устройство – адаптер.

Обустройство скважины через адаптер.

Установка скважинного адаптера

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

• Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
• Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

• Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
• Цена самого изделия не высокая, поэтому по карману всем;
• Установка не отнимает много времени;
• На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
• Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Монтаж/демонтаж насоса производят при помощи монтажной штанги, которая вкручивается в верхнее резьбовое отверстие на съемной части адаптера.

1. Адаптер монтируется ниже точки промерзания грунта. Для этого вокруг обсадной трубы скважины роется приямок;
2. С помощью коронки по металлу в трубе делается отверстие;
3. При помощи монтажной штанги в отверстие изнутри обсадной трубы устанавливаются соединенные вместе съемная и неподвижная части адаптера;
4. Резьбовой отвод неподвижной части заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками;
5. Далее к резьбовому отводу при помощи металлического компрессионного фитинга подключается горизонтальная труба в дом.

Некоторые монтажники поступают еще проще. В скважину опускается только та часть адаптера, которая крепится на обсадную трубу. Для этого используют простой монтажный ключ из длинного куска трубы, тройника и сантехнического бочонка.

Адаптер перед монтажом разъединяют, бочонок вводят внутрь той части адаптера, которую необходимо присоединить к обсадной трубе, опускают ключ в скважину, резьбовой отвод неподвижной части точно также, как и в стандартном способе заводится в высверленное в обсадной трубе отверстие и фиксируется зажимными гайками.

§ Как установить

Устройство ставят сразу после бурения скважины, либо врезают в уже действующее гидросооружение. Объём работ одинаковый.

Адаптер сузит диаметр трубы. Соизмеряйте насос с диаметром скважины. Минимальный зазор между насосом и стенками скважины составляет 25 сантиметров. При ошибке в расчётах, установленный переходник станет непроходимым препятствием насосу.

Инструменты и материалы

Сложного оборудования не потребуется. Для работы используем садовую лопата, гаечный ключ, дрель с фрезой по металлу и резьбовой монтажный ключ. Для герметизации покупайте герметик и водоотталкивающий гель, который не разъедает резину.

Обкапывание скважины

С одного бока скважины раскопайте яму глубиной не менее двух метров глубиной. Где сможет сидя поместиться один человек с дрелью. Цель работы — получить свободный доступ к обсадной трубе ниже уровня промерзания.

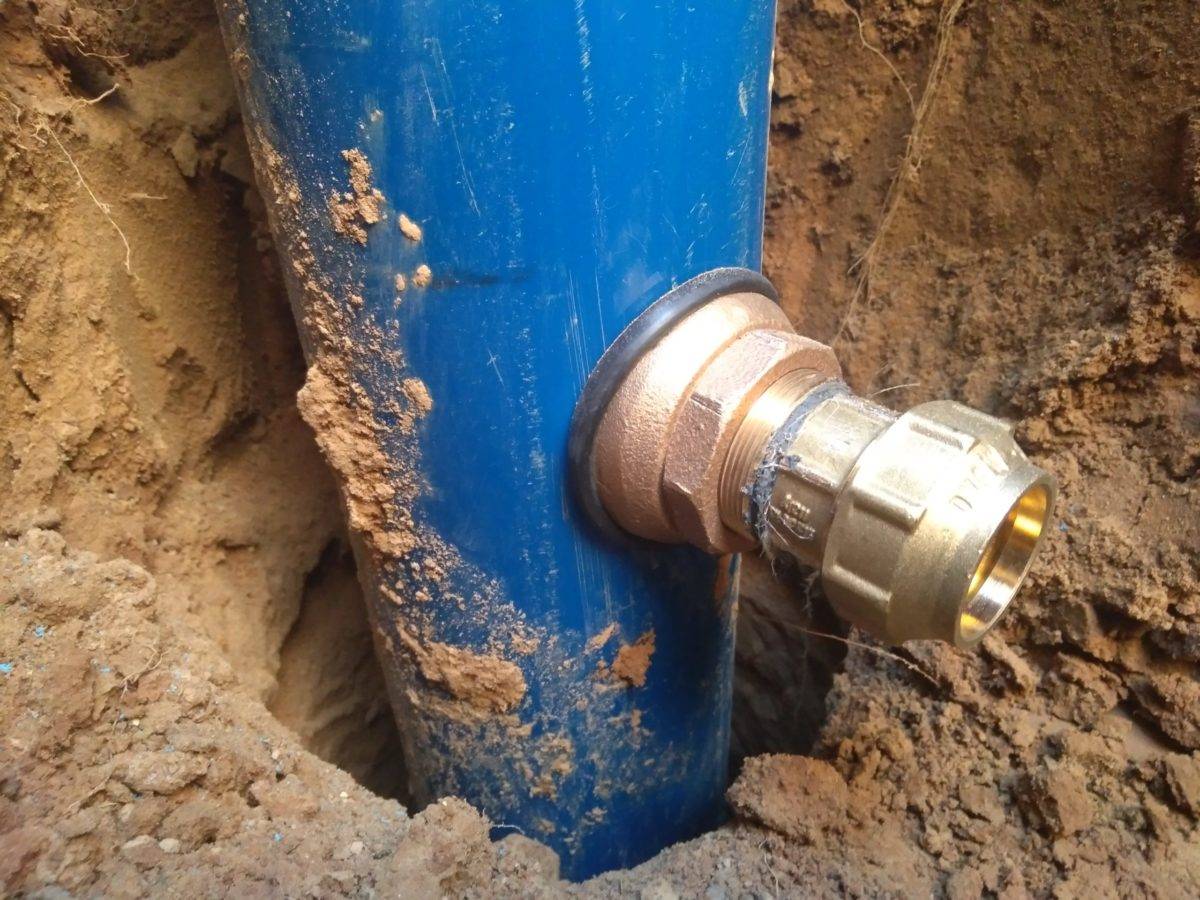

Монтаж внешней половины адаптера

Работа выполняется вдвоём.

1. В стенке трубы дрелью с фрезой делаем отверстие по размерам, указанным в прилагаемой к адаптеру инструкции.
2. Собранный и смазанный адаптер целиком прикручивают к монтажному ключу. С внешней половины переходника одно уплотнительное кольцо с фиксирующей гайкой снимают.
3. Один человек опускает монтажный ключ с привинченным адаптером внутрь скважины и выводит резьбу через просверленное отверстие наружу.
4. Второй, «ловит» адаптер в выкопанной траншее. Когда в просверленном отверстии появиться резьба, надевает на неё уплотнительное кольцо, затягивает гайку.
5. Как только внешняя часть переходника прикручена к стенке трубы, первый человек тянет монтажный ключ вверх — крепление «ласточкин хвост» разъединится и позволит вытащить внутреннюю половину наружу.

Внешняя половина останется на установленном месте.

Установка внутренней — ответной части

1. Внутренняя половина крепиться к шлагу с насосом. Насос не должен висеть на шланге, иначе оторвётся и придётся доставать застрявший насос со дна скважины. Насос подвешивают на нержавеющем металлическом тросе, а параллельно размещают шланг. Трос со шлангом соединяют пластиковыми хомутами, через каждые 1,5 — 2 метра.
2. Когда насос опустится на нужную глубину, шланг обрезают и крепят к внешней половине адаптера. С помощью монтажного ключа внутренняя (или ответная) половина опускается до внешней и защёлкивается через «ласточкин хвост».
3. Устье закрывают герметичной крышкой. Готово.

Монтажный ключ лучше открутить и забрать. Иначе оставите инструмент для воров.

Видео — инструкция по монтажу:

Несмотря на простоту монтажа, его должен делать мастер. Навыки и квалификации — условия качественной работы.

§ Адаптерная технология: плюсы и минусы

Достоинства устройства

1. Обустройство скважины на воду переходником значительно дешевле монтажа кессона. Стоимость дорогой бронзовой модели не больше 8 000 рублей. Цена кессона начинается с 50 тысяч рублей. Комментарии излишни.
2. Установку переходника сделает человек без навыков строителя. Сложное оборудование со сваркой не потребуется. Самое трудоемкое — копка траншей для обвязки и земли вокруг скважины до места установки переходника.
3. Надёжность конструкции связана с тем, что элементы переходника герметичные. Для этого монтируйте без ошибок. Если весной или после дождя на даче скапливается вода — герметичность не даст грязи попасть в чистый подземный источник.
4. Соединения не только герметичные, но и сделаны из твёрдых компонентов. Не стоит опасаться что насос упадёт в скважину и застрянет. Части адаптера способны держать груз до половины тонны.
5. Конструкция, состоящая из двух частей — зафиксированной внешней и съёмной внутренней легко разъединяется через «ласточкин хвост». Поднимать насосное оборудование для профилактики будет не сложно.
6. Скважина с адаптером занимает мало места, не нарушает внешний вид участка. Кессон занимает столько же места, как и погреб, наземный вариант соизмерим с небольшим сараем. Если под землей проходят кабели или водопроводы — переходник решение проблемы.
7. Насос, подвешенный через адаптер украсть трудно. Для этого вору нужен монтажный ключ, чтобы отвинтить переходник, и достать насос.

Основные недостатки.

1. Главный — нужно специально отведенное место в доме для установки гидроаккумулятора с автоматикой.
2. Вынимать насос из кессона проще чем через адаптер. Ворам, правда тоже легче, если оставить кессон без замка.
3. Чтобы адаптерная обвязка оставалась герметичной, нужно регулярно разъединять узлы для замены резиновых уплотнителей.
4. Недорогие материалы типа латуни со временем окисляться и элементы устройства «срастаются». Где контакт с водой используйте неокисляемые сплавы как бронза. Трубы для обвязки применяйте из нержавеющей стали.

Устройство адаптера и принцип его работы

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

Какой скважинный адаптер лучше

Не стоит бояться китайских адаптеров для скважины, это не такое высокотехнологичное изделие, это даже не погружной насос, где можно было бы сэкономить на каких-то деталях. Адаптер это кусок железяки, достаточно взять его в руки, если он довольно массивный, значит, железа там хватает, если две половинки соединяются нормально — значит можно брать.

Вы можете купить адаптер для скважины любого производителя, они все плюс-минус одинаковые

Его нельзя никак сделать по-другому, не важно кто его производит. Смотрите на цену и выбирайте тот, который вам больше нравится

За многие-многие годы установки скважинных адаптеров, мы никогда не придавали особого значения выбору производителя и все эти скважины работают до сих пор.

Установка скважинного адаптера

Выглядит это устройство как на соседней картинке. Установить адаптер для скважины можно следующим образом: для начала копается траншея от обсадной трубы до дома, на глубину ниже промерзания грунта. Затем, в обсадной трубе вырезается отверстие, диаметр которого под скважинный адаптер выбирается исходя из самого устройства.

Затем в это отверстие устанавливается сам адаптер (одна его половина). Вторая половина устанавливается на конец водоподающей трубы, которая идет от скважинного насоса. Далее, насос опускают в скважину и обе половинки соединяются. Так получается надежное соединение. Здесь мы писали об установке насоса в скважину с адаптером.

Выполнив написанное выше, останется проложить трубу от адаптера до дома и завести воду в дом. Об этом мы говорили вот тут.
Далее траншея закапывается, остается ровный участок и видно только скважинный оголовок. Оголовки для скважины с адаптером отличаются от обычных.

Плюсы и минусы адаптера

В итоге, имеем следующие плюсы:

Вы экономите на кессоне и, возможно, на земляных работах.

Но помимо обилия достоинств, у этого решения есть недостатки:

• Вода всегда находится во всей системе водоснабжения, а значит завести ее можно только в постоянно отапливаемый дом. Развести на баню или на летний кран у вас не выйдет потому, что зимой там замерзнет. Отдельных кранов перекрывающих подачу на сторонние потребители быть не может. Также вы не сможете слить воду отдельно с бани, при этом, не затронув дом.
  Вода либо есть везде, либо нет нигде.
  Кроме того, зачастую слив воды возможен только путем поднятия насоса, чтобы разъединить соединение адаптера.
  В последнее время получили распространения клапаны зимнего слива для скважины, что заметно упрощает процедуру слива воды, но суть остается неизменной: вода либо везде, либо нигде.
• Мало того, что ничего по отдельности не слить, так еще скважинный адаптер закапывается, это его второй минус. В процессе эксплуатации может случиться любая неприятность (лопнула резьба, потеря давления и т.д.) и остается копать 2 метра грязи.
• Гидроаккумулятор и всю автоматику нужно устанавливать в доме.
• В глубоких артезианских скважинах применение адаптера невозможно, по причине невозможности установки насоса, а также огромного веса конструкции. Для таких скважин вам все-таки нужно купить кессон.
• Помимо всего прочего, если у вас только одна пластиковая обсадная труба, то установленный адаптер (имеющий некоторую ширину) может помешать монтажу-демонтажу насоса. В подобных ситуациях покупают насос меньшего диаметра, что сводит экономию на нет.

При двухтрубной конструкции (металл + пластик), не нужно просить вывести пластиковую трубу в самый верх. Ведь тогда для установки адаптера придется резать 2 трубы, это очень сложно и совершенно не логично. В таких случаях пластиковую трубу не доводят до верха на ~2 метра.

Как сделать монтаж адаптера

Установка любого изделия должна начинаться с внимательного прочтения инструкции. Ее нужно читать сразу, а не после того как что-то сломалось.

Каждый адаптер, купленный у добросовестного продавца, содержит в своей комплектации руководство по эксплуатации.

Примеры инструкций представлены на фото.

Ещё один вариант.

После того как инструкция внимательно изучена, можно приступать к выполнению подготовительных работ:

• для начала нужно получить доступ к месту монтажа, которое расположено на 10 сантиметров ниже уровня промерзания почвы. Иными словами, нужно хорошенько поработать лопатой;
• далее надо проделать отверстие в рабочей колонне скважины. Если она изготовлена из стали, то придется повозиться, в то же время просверлить отверстие в пластиковой трубе гораздо проще;
• последний этап подготовительных работ заключается в зачистке краев отверстия от заусенцев. Для этого можно использовать обыкновенную наждачную бумагу.

На этом подготовительные работы можно считать завершенными. Далее производится установка. Она выполняется в следующем порядке:

• Первым делом производится установка внутренней части адаптера. Сделать это сложно. Во-первых, она уже должна быть присоединена к подающей трубе, а та в свое время установлена на насосе. Таким образом, конструкция имеет довольно внушительный вес. Во-вторых, опускание внутренней части в узкое отверстие на немалую глубину производится с использованием монтажного ключа. Он представляет собой устройство из обрезков трубы Т-образной формы. Рычаг ключа заканчивается резьбой, имеющей диаметр ответной части адаптера. Монтажный ключ вкручивается во внутреннюю часть, после чего вся конструкция опускается в осадную трубу и размещается в нужном положении. Такую работу нужно проводить минимум вдвоем.
• Вторую часть адаптера установить проще. Она соединяется с водопроводной трубой и фиксируется обжимным кольцом и гайкой. Не следует забывать об уплотнителе. Гайка должна быть закручена плотно, но без применения чрезмерных усилий. В противном случае фитинг лопнет.
• После того как обе части установлены, монтажный ключ выворачивается, а работа может считаться завершенной.

Все, что осталось сделать — это установить крышку на колонну скважины, не забыв предусмотреть защиту электрического кабеля, подключенного к насосу.

При проведении монтажа нельзя допускать ошибок. Поэтому, не имея опыта проведения монтажных и сантехнических работ, лучше прибегнуть к помощи специалистов в этой области. Пожалуй, самой опасной ошибкой может стать падение внутренней части в скважину, что крайне нежелательно. Достать ее будет довольно сложно.

Достоинства и недостатки адаптерной технологии

При выборе способа монтажа системы водоснабжения руководствуются следующими преимуществами скважинного адаптера перед кессоном:

1. Экономическая выгода. Стоимость оборудования и работ по установке дешевле альтернативного варианта в несколько раз.
2. Простота монтажа. Привлекательным является отсутствие необходимости использования сварочного аппарата, требующего профессиональных навыков.
3. Минимальная вероятность протечек. Герметичность конструкции поддерживается уплотнительными кольцами, обеспечивающими надежное соединение элементов системы.
4. Сокращенные трудозатраты. Для установки адаптера не требуется выполнять большого объема земляных работ.
5. Облегчение ремонта. Доступ к механизмам упрощает обслуживание.
6. Защита от кражи и вандализма благодаря скрытому расположению.
7. Возможность близкого размещения водопровода к газовым и канализационным коммуникациям.

При определении способа обустройства скважины следует учитывать недостатки адаптерного метода:

1. Повышенная вероятность окисления элементов, изготовленных из дешевых материалов. Для извлечения насоса без заедания профессионалы советуют использовать изделия из бронзы или нержавеющей стали. Срок эксплуатации устойчивых к коррозии металлов составляет до 50 лет.
2. Монтаж на небольшом расстоянии от поверхности. Для глубоких источников применять подобную схему не рекомендуется.
3. Отсутствие в доме подходящего помещения для оборудования не позволяет устанавливать адаптер. Понадобится кессон.

Обустройство скважины с применением адаптера

Прокладку трубопровода ниже поверхности земли на 1,5-2 м могут выполнить землекоп с лопатой или траншейный экскаватор. В дом водоснабжение проводится через подвальное помещение, в ленточном фундаменте которого для этой цели предусматривают отверстие. Проблемным для зимы участком магистрали является устье выработки, где погружной или поверхностный насос нагнетает воду в трубу магистрали.

Адаптер для скважины выпускается в двух вариантах:

• напорный переходник — для присоединения к глубинной помпе;
• вакуумный соединитель — представлен изделием от компании Baker, обеспечивает герметичность при закачивании с глубины 8 м.

Разрежение на всасывании в последнем случае составляет 0,08 МПа. Использование переходника, устанавливаемого на глубине в стенку обсадной трубы, не мешает ремонту ствола и насоса.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

«За» и «против»

Одним из главных преимуществ, которое играет ключевую роль в выборе – доступная стоимость оборудования и цена монтажа. Оборудование позволяет добиться высокого уровня герметичности. Многие считают, что оборудование, состоящее из нескольких частей. Но способ крепления позволяет не только прочно, но и герметично соединить. В зависимости от материала, из которого изготовлен адаптер, зависит срок эксплуатации, поэтому лучше приобрести оборудование немного дороже, но будет служить дольше. Данное оборудование может выдерживать сильные нагрузки.

Достаточно сложно выполнить демонтаж. Некоторые детали, которые находились постоянно под воздействием влаги на протяжении нескольких лет, очень прочно прикипают друг к другу. Поэтому нужно каждый год снимать ту часть адаптера, которую возможно.

Адаптер для скважины – оптимальный вариант, если учитывать стоимость, простоту монтажа и обслуживания.

Виды и характеристики

Мировые производители адаптеров, включая нашу страну, выпускают конструкции, которые классифицируются по применяемому для изготовления материалу и размерам.

Габариты устройства обусловлены объемом глубинного насоса, диаметром обсадной и шланга. По видам металлов разделяют переходники:

1. Из бронзового сплава.
2. Из латунного.
3. Из нержавеющей стали.
4. Из DZR, специального антикоррозийного сплава.

По применяемому размерному типу, в зависимости от диаметров патрубков, конструкции подразделяются: 4,4 см, 5,4 см, 7,3 см.

Одна часть насадки закрепляется на 1-2 м глубине к обсадной и, чтобы добраться до этого соединения, придется копать, трубы для адаптера лучше делать из нержавеющей стали.

Заключение

Адаптер для скважины будет эффективным для тех, кто собирается сэкономить деньги на устройстве скважины – это считается единственным преимуществом перед кессоном. Если же рассмотреть все остальные эксплуатационные параметры, то станет вполне очевидным, что скважинный адаптер существенно уступает кессону.

Несмотря на простоту установки и невысокую цену скважинного адаптера кессон обладает значительным преимуществом, поскольку затраты на всю его дальнейшую эксплуатацию, а также обслуживание являются минимальными. Во время установки адаптера для скважины его общие эксплуатационные расходы могут существенно превысить средства, нужные для устройства кессона.
