Сшитый полиэтилен для отопления: плюсы и минусы, монтаж полиэтиленовых гибких труб

Особенности материала

Полиэтилен производят путем полимеризации этилена. В процессе сшивки химический состав материала не меняется – такая технология значительно улучшает характеристики и возможности полиэтилена, то есть расширяются возможности применяемости готового изделия.

К важнейшим преимуществам таких труб можно отнести:

• устойчивость к высоким температурам: без давления могут выдерживать до 200 ºC без изменения конфигурации;
• высокая устойчивость к ударам, вплоть до температур до -50 ºC;
• присутствие баланса между эластичностью и твердостью;
• не боятся окисления;
• трубы обладают отличной гладкостью и гибкостью, способны нейтрализовать механические вибрации и звуки;
• не подвергаются воздействию химических веществ;
• в материале не присутствуют тяжелые металлы;
• способность материала легко сгибаться, не повреждаясь при этом;
• малые габариты, небольшой вес, большой срок службы.

У подобных полимерных материалов есть свойство усадки, то есть, они могут принимать изначальную форму через определенный период после растягивания. К тому же, особые сложные инструменты для монтажа труб из сшитого полиэтилена не нужны.

Как подключить электрический теплый пол

Схема подключения кабельного теплого пола.

Подключение электрического теплого пола основывается на работе терморегулятора. Большинство терморегуляторов имеют одну схему подключения.

С одной стороны к терморегулятору подходят 2 провода переменного сетевого напряжения величиной 220 В. На выход с другой стороны следует подключить нагревательный кабель. В некоторых случаях терморегулятор снабжается встроенным температурным датчиком, который будет измерять температуру воздуха. Бывают и внешние датчики температуры, которые меняют сопротивление в зависимости от имеющейся температуры.

Заземляющие контакты к устройству в большинстве случаев не подводятся. Если нагревательный кабель будет предусматривать отдельный экран, его следует соединить с проводом РЕ, который идет от автомата в монтажной коробке отдельно. Если есть возможность, рекомендуется предусмотреть монтажную коробку немалых размеров, потому как понадобится уложить как минимум 6 проводов. В большинстве случаев применяются монтажные коробки, которые имеют диаметр минимум 68 мм.

Монтаж полиэтиленовой системы отопления

Существует два способа монтажа труб из сшитого полиэтилена: с использованием компрессионных фитингов и напрессовочных. Первый вариант значительно проще. Алгоритм действий в данном случае таков:

1. направьте резьбу в направлении соединителя и наденьте обжимную гайку на трубу;
2. затем наденьте на трубу разрезное кольцо, но его край должен отступать от среза трубы на 1 мм;
3. до упора насадите трубу на штуцер фитинга;
4. завершите, закрутив обжимную гайку, используя гаечные ключи.

Помните, что закручивать гайку нужно предельно осторожно, чтобы не повредить трубу чрезмерным усилием.
При монтаже с использованием напрессовочных фитингов необходимо специальное пресс-оборудование. А сам монтаж производится следующим образом:

1. наденьте на трубу неразрезную зажимную гильзу;
2. до упора вставьте в трубу расширитель необходимого размера;
3. плавно сведите рукоятки расширителя до упора и подержите их в таком положении несколько секунд;
4. до упора ставьте трубу в штуцер фитинга;
5. при помощи пресса запрессуйте гильзу на фитинг.

Стоит отдать предпочтение трубам, сшитым из полиэтилена, и это будет оптимальным решением для отопления дома. Такая система будет служить долго, не доставляя жильцам каких-либо существенных неудобств.

Особенности монтажа

Прежде чем начать монтаж всех элементов теплого пола, необходимо определиться, каким способом будут соединяться трубы. Чаще всего применяются фитинги – напрессованные, компрессионные.

1. Соединение труб

Компания Rehau внедрила метод с использованием надвижных муфт и фитингов, позволяющий надежно соединять трубы, изготовленные из сшитого полиэтилена. Производя монтаж, на трубу сначала устанавливается надвижная муфта. После этого экспандером (расширителем) увеличивается до нужных параметров внутренний диаметр трубы. Производится эта операция в несколько приемов.

Технология соединения полиэтиленовых труб

Затем крепится до упора штуцер нужного по размерам фитинга. Поверх трубы надвигается на штуцер гильза. Такое соединение показывает высокую стойкость к разнообразным негативным воздействиям, включая высокое давление или температуру.

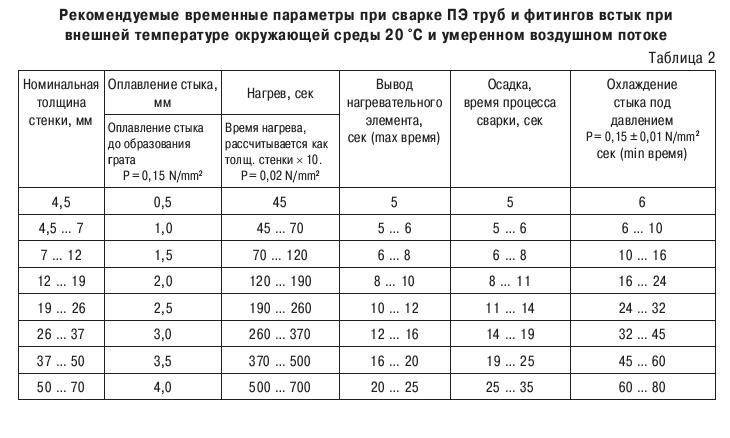

Таблица параметров при сварке полиэтиленовых труб

При наличии специального инструмента монтаж водяного контура в соответствии с инструкцией проводится быстро и не требует специальных навыков. Поскольку в системе отсутствуют резиновые, быстро изнашивающиеся, уплотнения, удлиняется эксплуатационный срок, составляя 50 лет и больше.

1. Монтажная схема

Чтобы грамотно провести монтаж, следует на этапе проектирования  составить точную схему с расположением труб, например, из коллекции Rehau, (одинарной или двойной змейкой, спирально), соблюдая рекомендованные специалистами параметры.

• Оптимальная длина водяного контура составляет диапазон от 40 до 60 метров, максимальная – 120 метров.

• Минимальный шаг укладки труб равен 10 см, максимальный – 35 см. При сложной конфигурации помещения или с целью достижения наилучшего обогрева допускается делать разное расстояние между соседними трубами. Например, шаг уменьшается в секторе внешней стены или на участке рядом с входной дверью.
• От стен по периметру для укладки демпферной ленты отступается примерно 20 – 30 см.

Приобретая трубы, изготовленные из надежного сшитого полиэтилена, учитывая надежность марки Rehau, вначале по схеме рассчитывается их общая длина.

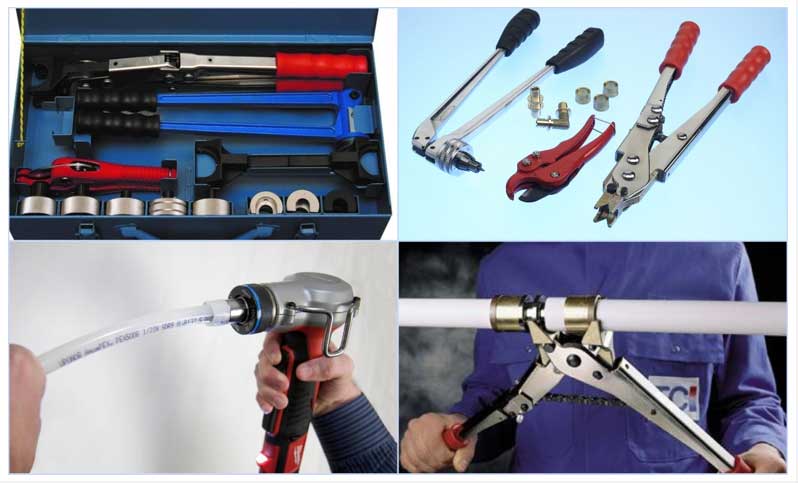

1. Инструменты

Начинается монтаж с приобретения специального инструмента, который можно взять в аренду, чтобы не тратить лишние финансовые средства. Для своих изделий компания Rehau предлагает базовый комплект марки Rautool, в который входят следующие разновидности:

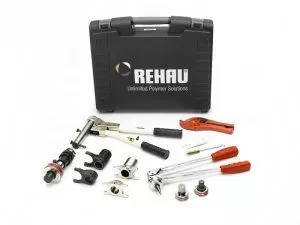

Монтажный инструмент M1 Rehau

• ножницы, предназначенные для разрезания труб;
• расширительный экспандер;
• сменные насадки, имеющие разный диаметр, для экспандера;
• ручной пресс, необходимый для проведения опрессовки надвижной гильзы, снабженный крепежными штифтами и насадками для гильз стандартизованных диаметров.

В комплект могут не входить специальные пружины, необходимые для выполнения сгибания труб Rautitan Stabil, поэтому их потребуется приобрести отдельно.

1. Основной этап монтажа

Основание должно быть очищено от загрязнений и выровнено. Если перепады высот и дефекты значительные, потребуется черновая стяжка. После этого укладывается утеплитель, на который расстилается полиэтиленовая пленка, а затем арматурная сетка, к которой трубы фиксируются хомутами. Можно вместо нее укладывать специальные маты с пазами.

Укладка теплого пола по грунту

Уложенные по схеме трубы, присоединяются к коллектору. Остается проверить теплый пол на работоспособность и выполнить стяжку.

Требования, предъявляемые к трубам

Перед тем как планировать обустройство теплого пола, важно знать о правилах монтажа и регламентированных ограничениях:

• проект предусматривает толщину и длину труб в контуре теплого пола и соотношение этих параметров с несущей способностью перекрытия, особенно, если квартира находится не на первом этаже дома;
• для обустройства теплого пола нужны специальные трубы;
• к качеству и прочности труб для создания контура предъявляются высокие требования, т.к. большинство современных систем предполагают заливку труб цементной стяжкой.

Побочным эффектом теплого пола является поднятие уровня пола и сокращение технологического пространства между потолком и напольным покрытием. При расширении площади жилых помещений прямо пропорционально увеличивается толщина труб, чтобы обеспечить необходимый теплообмен. В результате установки толстой трубы с бетонной стяжкой теряется до 10 см от высоты помещения.

Для теплого пола применяются трубы, способные выдерживать не только давление теплоносителя, но и бетонной стяжки. Лопнувшая труба с горячей водой приведет к неизбежным материальным потерям, придется делать ремонт помещения, а часто и не в одной квартире.

Что лучше применить металлопластик или сшитый полиэтилен

Металлопластиковые трубы и трубы из сшитого полиэтилена довольно широко применяются как в системах водоснабжения, так и в отоплении.

Оба вида труб заслужили своё широкое применения за счёт надежности их эксплуатации. Но, как и у всех без исключения материалов имеются свои плюсы и минусы, к сожалению без этого никуда. Давайте теперь подробнее разберем каждую из этих труб и проведем параллели между ними, что бы понять что лучше металлопластик или сшитый полиэтилен.

Начнем с металлопластиковой трубы

Эта труба состоит из нескольких слоев, что наглядно демонстрирует рисунок ниже

Внутренний слой представлен чаще сшитым полиэтиленом, гладкая поверхность которого предотвращает карбонатные отложения на её внутренней стенке и защищает трубу от агрессивной среды.

Слой алюминия играет роль армирования всей трубы и препятствует проникновению свободного кислорода в транспортируемую ею среду, что является важной характеристикой при использовании трубы в системе отопления. Ведь кислород беспощадно и губительно воздействует на металлические элементы отопления, сокращая срок их службы в разы

Верхний слой металлопластиковой трубы состоит либо из полипропилена, либо из того же материала, что и внутренний слои. Этот слой защищает алюминиевый слой от механических повреждений, химических воздействий на неё, а так же придает общую прочность всей трубы.

Металлопластиковая труба выдерживает высокое давление при одновременном воздействии высоких температур.

Если перечислить все основные достоинства металлопластиковой трубы, то это будет выглядеть так:

• Защита от кислородного проникновения при применении их в системе отопления в частности для тёплого пола
• Антикоррозийные свойства трубы, то есть она не ржавеет, не подвержена электрохимической коррозии.
• Максимальная рабочее давление 10 атмосфер при максимальной температуре 95 C
• Срок эксплуатации до 50 лет при условии соблюдения условий эксплуатации
• Легкость при монтаже. Труба хорошо сгибается руками, что дает возможность обойтись без лишних соединения.
• Низкий коэффициент температурного расширения

К недостаткам металлопластиковых труб относится следующее:

• Разный коэффициент линейного расширения слоев трубы может спровоцировать их расслоение. По этой же причине места фитингового соединения могут время от времени давать течь.
• При сильном затягивании резьбовой фитинг может прорезать трубу.
• При замерзании воды в трубе её может порвать.
• При сгибании труба может заломиться. Хорошо что это будет короткий участок, который не жалко заменить. А если вы укладываете трубу в теплый пол, где необходимо сделать очень много изгибов и допустим у вас это произошло, вам придется заменить этот контур полностью, ведь соединение трубы в стяжке тёплого пола крайне нежелательны.

Теперь рассмотрим трубу из сшитого полиэтилена

Полиэтилен сшивается на молекулярном уровне различными способами. Она обозначается маркировкой PEX. Не будем разбирать технологию производства, ведь статья не об этом.

Сшитие придает трубе дополнительную прочность и выносливость

К плюсам трубы из сшитого полиэтилена относится:

• Противокислородный барьер. Производители наносят на трубу слой препятствующий прохождению свободного кислорода. Этот показатель не равняется нулю, но соответствуют немецким стандартам DIN.
• Простота в установке
• Рабочее давление до 20 атмосфер при максимальной температуры 95 C с допустимым кратковременным повышением до 110 C
• Низкий уровень шума
• Эксплуатация трубы около 50 лет при условии соблюдения эксплуатационных характеристик
• Труба устойчива к замерзанию в ней воды
• Сшитый полиэтилен обладает молекулярной памятью, что является большим плюсом. Если в случае с металлопластиковой трубой при заломе трубы её придется заменить, если это теплый пол или отрезать на месте перегиба и соединить фитингом, при условии что труба в дальнейшем будет всегда в доступном месте. В случае с PEX-трубой место перегиба достаточно нагреть до 100 C и она примет своё первоначальное состояние.

Залом трубы из сшитого полиэтилена до и после нагрева

Минусы полиэтиленовой трубы из сшитого полиэтилена:

Нежелательное воздействие прямых солнечных лучей.
Значительная разница линейного удлинения при нагреве по сравнению с металлопластиковой
Антидиффузный слой, предотвращающий проникновение кислорода, находится на наружной поверхности трубы, поэтому при неосторожном монтаже он легко повреждается.

Как видите у каждого из этих видов труб имеются свои плюсы и минусы и понять что лучше металлопластик или сшитый полиэтилен невозможно. Именно по этой причине оба вида трубы широко используются, но для тёплого пола всё же выбор делают больше в сторону PEX-трубы.

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Использование фитингов при монтаже водяного теплого пола

Смонтированная система для водяного теплого пола на долгие годы будет закрыта для доступа и ремонта. Магистраль, обеспечивающая транспортировку теплоносителя, в идеале должна быть цельной, без соединений и стыковочных узлов на всем протяжение контура. Такой вариант легко реализуется только при использовании сшитого полиэтилена. Пол из полипропиленовых труб скорее всего потребует небольшого количества соединений, а металлопластиковые трубы невозможно смонтировать без использования фитингов.

Типы фитингов

• Компрессионные;
• Резьбовые;
• Пресс-фитинги;
• Сварочные фитинги.

При монтаже водяного теплого пола первые два типа фитингов используются крайне редко. Компрессионные или резьбовые фитинги можно встретить при соединении готового контура с распределительной системой, но не при монтаже под напольным покрытием. Использовать компрессионные фитинги для труб из полипропилена вообще не рекомендуется – деформируется материал в местах сжатия, нарушается слоистая структура.

Читать также: Какое покрытие выбрать для теплых полов

Чаще всего при монтаже магистрали для теплоносителя теплого пола используются пресс-фитинги – крепление на основе стальной гильзы, прессуемое специальным инструментом. Данное крепление выдерживает давление до 5 МПа. В принципе этого достаточно для надежной фиксации. В случае повышенных требований к надежности, соединение можно сделать с помощью сварных фитингов. Метод электросварки, который применим как к полипропиленовым, так и к металлопластиковым трубам, обеспечивает абсолютно надежное неразъемное соединение, которое выдерживает до 10-12 МПа.

Читать также: Коллектор на отопление: расчет и установка распределительной гребенки

Почему стоит выбрать полиэтиленовую трубу?

Для системы тёплого пола следует выбрать трубы, которые будут соответствовать главным характеристикам, это:

• Продолжительный срок службы.
• Устойчивость к химическим коррозийным процессам.
• Стойкость к повреждениям.
• Экологическая безопасность для природы и человека.
• Минимальный показатель расширения.
• Пластичность.
• Хороший показатель теплоотдачи.

Данным требованиям соответствует ряд материалов, которые используют в трубопрокате. Для конструкции теплых полов применяют изделия из стали, полимеров, меди, металлопластика. Какой выбрать тип изделий для теплого пола – помогут характеристики каждого вида.

Медные изделия применяются для отопительных систем для пола давно. Они себя зарекомендовали с положительной стороны, но их стоимость довольно высокая. Помимо этого, все медные детали покрываются слоем полимера и укладываются в стяжку из бетона.

Гофрированная сталь также имеет свои преимущества: монтаж простой, характеристики такие, как у медных изделий. Однако их стоимость, так же, как и медных, высокая.

Изделия из металлопластика считаются хорошим материалом для укладки контуров отопительной системы теплых полов. Проблема в том, что соединительная резьба покрывается накипью и приводит к протечкам. Укладка системы сложная, требует внимательности, чтоб не повредить трубы во время монтажа.

Металлопластик, изделия из сшитого полиэтилена

Полимерные трубы (полипропиленовые) считаются оптимальным материалом для отопления пола. Характеристики материала максимально совпадают, стоимость невысокая. Рех отлично переносит замораживание, не лопается, имеет температуру горения 400 градусов. Полиэтиленовая труба для теплого пола имеет единственное неудобство – непросто придать ей форму во время укладки из-за слабой гибкости.

Советы по эксплуатации

При запуске в эксплуатацию изделий на основе СП их пропускная способность заметно увеличивается. Это объясняется особенностью применяемого материала, имеющего свойство постепенно расширяться. По достижении предельного срока эксплуатации диаметр таких труб увеличивается примерно на 3%.

Еще одним фактором, влияющим на увеличение объемов прокачки жидкости, является изменение структуры трубного материала, после чего поверхность приобретает дополнительную пластичность. Это способствует снижению сопротивления движению водного носителя и ускорению его перемещения. Учет этих факторов при эксплуатации труб позволит избежать неприятностей в виде появления протечек в местах соединений.

Заливка стяжки

Когда проверка системы на отсутствие течи прошла успешно, то считается, что монтаж труб проведен полностью.

Проводится заливка стяжки: высота ее не меньше 3 см сверху трубы. Только при таком условии стяжка защитит сшитую трубу из полиэтилена и позволит теплу равномерно распределяться по полу. Заливается раствор, в основе которого цемент М300.

Мастера расходятся во мнении по вопросу проведения армирования стяжки.

Если опыта в правильности устройства армирования нет, то лучше обойти этот этап стороной. Теплый пол работает и без армирующего слоя.

Армирование делает стяжку более прочной и надежной. Используется сетка 100х100 мм. Ее правильно «утопить» в растворе стяжки, чтобы она оказалась внутри стяжки, а не лежала на трубах.

Пол разрешается устанавливать в рабочий режим спустя месяц после заливки стяжки.

Особенности сшитого полиэтилена

Сшитый полиэтилен производится физическим либо химическим способом. При его создании звенья молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал обозначается РЕ-Х. По способу производства выделяют: РЕ-Хa, РЕ-Хb, РЕ-Хc, РЕ-Хd.

РЕ-Хa полимер, который образуется при нагреве с применением пероксидов. Полиэтилен РЕ-Хb получается в результате обработки влагой с катализирующим веществом и имплантированным силаном. РЕ-Хc – материал, образованный после бомбардировки электронами молекул полимера. РЕ-Хd встречается крайне редко и производится с использованием азотной технологии.

Наилучшим образом подойдут для теплого пола трубы из сшитого полиэтилена марки РЕ-Ха.

Существует несколько видов труб из сшитого полиэтилена, они различаются способом изготовления

Преимущества и недостатки

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя

Сшитый полиэтилен или металлопластик

Трубы из сшитого полиэтилена и металлопластиковые трубы – главные конкуренты, когда дело касается обустройства водопровода, системы отопления или теплых полов. У них много общего. Оба вида труб достаточно гибкие, прочные, устойчивы к коррозии и относительно просты в монтаже – сваривать уж точно ничего не придется. Правда, монтировать металлопластиковые трубы все же легче, чем PEX-трубы, с которыми необходимо быть предельно осторожным

У металлопластиковых труб чуть выше коэффициент теплопроводности (0,45 против 0,38), но они не переживут замерзания внутри теплоносителя. PEX-трубы же после того, как вода в системе расстаит, можно будет эксплуатировать, как и прежде. Более того, некоторые виды PEX-труб легко восстанавливают свою форму. Устойчивость к высоким температурам и давлению высокая у обоих видов труб: металлопластик выдерживает давление до 25 атм при температуре 250С, может эксплуатироваться при температурах теплоносителя до +950С с кратковременным повышением до +1200С, правда, максимальное давление при этом 10 атм. Таким образом, эксплуатационные характеристики вполне сравнимы с аналогичными параметрами труб из сшитого полиэтилена, которые мы приводили выше.

Выбор зависит, в основном, от особенностей эксплуатации водопровода и бюджета. Разброс цен среди труб, даже в пределах одной группы, значительный, но PEX-трубы чаще оказываются дешевле металлопластиковых.

Характеристики трубной продукции из сшитого ПЭ

Применение

Современные технологичные отопительные устройства способны отапливать помещения без нагрева теплоносителя до высокой температуры. Поэтому, низкая температура и пониженное давление позволяют монтировать такие системы из более простого и дешевого материала. Продукцией, которая соответствует этим требованиям, являются трубы из сшитого полиэтилена.

Кроме дешевизны, изделия характеризуются:

• надежностью;
• простотой монтажа.

Основная сфера использования данных труб это:

1. Системы отопления, работающие с теплоносителем при низкой температуре.
2. Системы напольного отопления (теплый пол).
3. Внутриквартирные системы водоснабжения, а также отопления с горизонтальной разводкой.
4. Водостоки (для предотвращения образования наледи).
5. Открытые площадки (для обеспечения таяния снега).

Производство

При изготовлении труб используется специальный сшитый на молекулярном уровне полиэтилен. В его структуре, в отличие от простого ПЭ, между молекулами образованы дополнительные поперечные связи. Благодаря такой структуре трубы получили:

• повышенную прочность;
• достаточную жесткость;
• высокую температурную устойчивость.

Поэтому трубы из сшитого полиэтилена – отзывы о которых свидетельствуют о популярности этих изделий – отлично подходят для монтажа систем отопления.

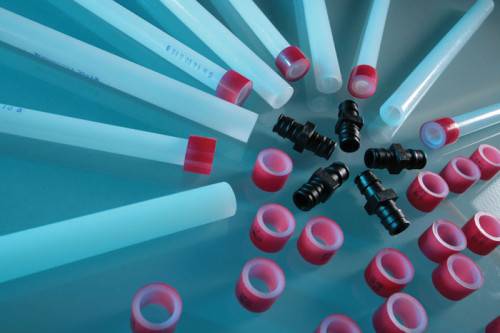

Трубы РЕХ

Процесс сшивки ПЭ осуществляется одним из трех основных способов:

1. Пероксидным. Метод заключается в нагреве ПЭ при высоком давлении в присутствии пероксидов. Степень сшивки материала соответствует 75%.
2. Силановым (воздействие химическим веществом), при котором обеспечивается 65% степени сшивки.
3. Радиационным (электронным) с использованием заряженных частиц. Коэффициент сшивки равняется 60%.

Основные параметры

Характеристики изделий из сшитого ПЭ зависят в первую очередь от степени сшивания, толщины стенок труб, а также от того каким способом нанесен специальный непроницаемый для кислорода слой. Кислород благодаря эффекту диффузии может просачиваться через стенки трубы. Поэтому изделия покрываются полимерным слоем.

Чем выше степень сшивки полиэтилена, тем выше прочность и температурная стойкость изделий. Но, также увеличивается хрупкость и снижается гибкость трубопровода.

Таким образом, труба сшитый полиэтилен Pex характеризуется следующими параметрами:

• степенью сшивки;
• долей материала в кристаллообразной форме;
• напряжением на разрыв;
• удлинением на разрыв.

Преимущества изделий

Изделия отличаются:

высокой устойчивостью к повышенным температурам;

Недостаток, который характерный для ПЭ труб относительно высокого линейного расширения при нагревании в изделиях из шитого ПЭ отсутствует. Это еще одна причина использования таких труб для отопления.

• молекулярной памятью, благодаря которой изделия восстанавливают свою форму после механического воздействия; трубы легко изгибаются без нагрева;
• устойчивостью против замерзания рабочей среды;
• шумо- и вибропоглощением;
• амортизацией гидравлических ударов;
• устойчивостью против коррозии и агрессивной среды;
• низким коэффициентом шероховатости внутренних стенок;
• стойкостью против воздействия ультрафиолета;
• удобством транспортировки, так как продукция поставляется бухтами;
• простотой монтажа трубопроводов.

Особенности монтажа отопления из сшитого полиэтилена

В отличие от отопления из стальных труб, монтаж сшитого полиэтилена несложен. Даже без сварочных работ, возможно изготовить систему с отличной герметичностью. При необходимости частичного ремонта магистрали всю работу можно выполнить без каких-либо препятствий.

Производить монтаж отопления следует строго по технологии. В противном случае она не прослужит указанного срока. Итак, вся подготовительная работа выглядит следующим образом.

1. Для начала изготавливается схема отопления. В этом проекте должны учитываться индивидуальные особенности дома. Поэтому в нем указывается какой вид отопления будет использоваться: радиаторная система, теплый пол или совмещенная.
2. Далее, осуществляется точный расчет по возможной тепловой нагрузке. Следует заметить, что эти расчеты будут ориентировочными, ведь в каждом отдельном случае тепловые потери будут разные, а сшитый полиэтилен их также имеет.
3. Теперь выбирается необходимое оборудование, а именно отопительный котел. Если для подогрева воды в доме имеется бойлер, тогда котел может быть одноконтурный и наоборот. Но в таком случае потребуется котел с большей мощностью, чтобы он обладал максимальным водозабором.
4. После, выбирается подходящий радиатор, который будет зависеть от метода разводки трубопровода отопления. Использовать трубы из сшитого полиэтилена можно только для двух типов разводок: двухтрубная и коллекторная. Каждая из этих систем позволяет хорошо контролировать уровень температуры. Однако, именно коллекторная система радиаторного отопления позволяет допустить наименьшее количество просчетов и ошибок в процессе работы. Коллекторная развода будет требовать большего расхода трубы, однако, это оправдывает себя тем, что так будет гораздо меньше стыков соединений. Основные соединения будут только на отопительном радиаторе и коллекторе.

   Двухтрубная система подключения отопления из сшитого полиэтилена, для стыковки труб требует использование специальных фитингов.

5. Теперь все отопительные приборы и сам котел монтируется на свои места. Их монтаж должен осуществляться согласно действующим нормам.

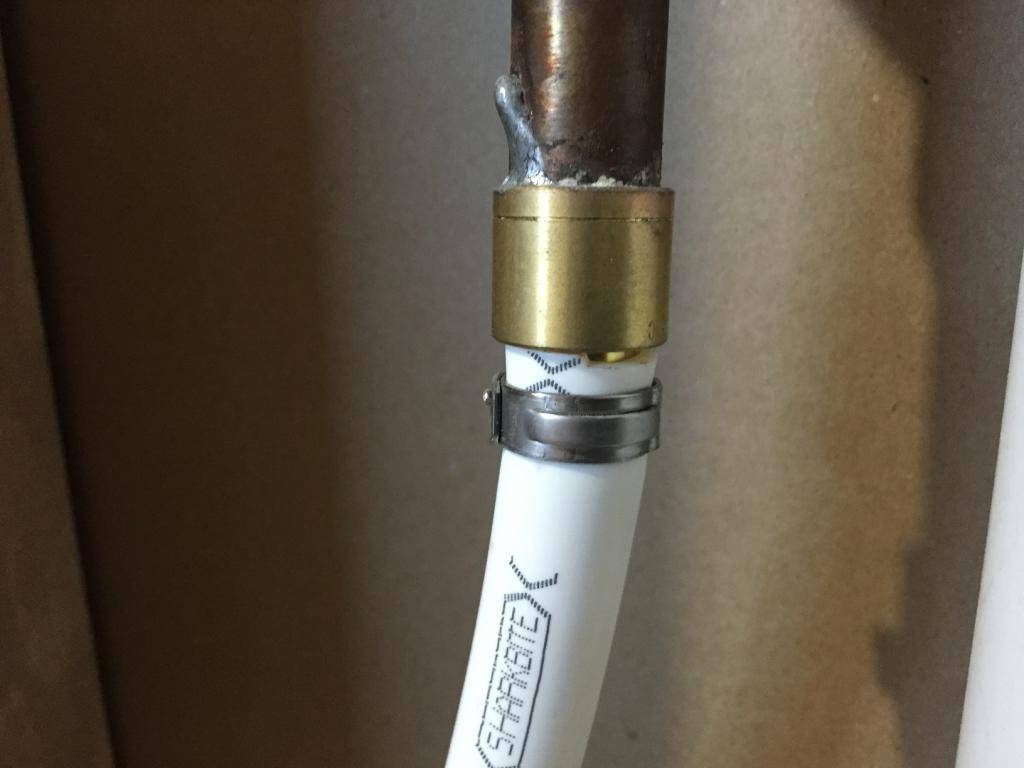

Что касается соединения труб сшитого полиэтилена, то здесь используется два вида фитингов:

1. Компрессионные фитинги.
2. Напрессовочные фитинги.

Эти методы соединения распространяются для труб PEX. Каждый из них имеет свои отличия.

Стыковка труб с использованием компрессионных фитингов.

В монтаже эти фитинги просты. Более того, для соединения таких труб нет необходимости приобретать особый инструмент, достаточно будет иметь ножницы и два рожковых ключа. Соединение проходит в следующей очередности:

На один конец трубы одевается обжимное кольцо, в сторону соединителя с резьбой. После, одевается разрезное кольцо. Его край должен находиться на расстоянии 1 мм по отношению к срезу трубы. Теперь на фитинг натягивается труба до упора. Снимать фаску с трубы нет необходимости. В конце остается затянуть гайку ключом

Важно быть осторожным, ведь если приложить больших усилий, чему этого необходимо, гайка может лопнуть. Стыковка труб с использованием напрессовочных фитингов. Стыковка труб с использованием напрессовочных фитингов

Стыковка труб с использованием напрессовочных фитингов.

Данный вид соединения является неразъемным. Для стыковки потребуется использование специального пресс-инструмента. Соединение проходит по следующей технологии:

1. Зажимная неразрезная гильза одевается на трубу.
2. В трубу вставляется подходящий диаметр расширитель.
3. Далее, на несколько секунд расширитель фиксируется в одном положении.
4. После, на штуцер фитинга одевается сшитый полиэтилен. Особенность материала заключается в том, что после фиксации полиэтилен будет невозможно снять с фитинга обратно, так как он подвергается обратной усадке.
5. Используя ручной или гидравлический пресс, фитинги на трубе запрессовываются.

Вот по такому принципу изготавливается отопление с использование полиэтилена сшитого. При соблюдении всех рекомендаций и советов выполнить эту работу по силам каждому. Видео в конце этой статьи поможет закрепить все полученные знания.

https://youtube.com/watch?v=hd4zJkiTpfY

Недостатки сшитого полиэтилена

К сожалению, у таких труб есть и свои минусы. Рассмотрим их подробнее.

Деградация от солнечного света

Полиэтилен не может использоваться в местах, где концентрируется большое количество солнечного света. Прямое попадание солнечных лучей ухудшает качество материала.

Повреждение насекомыми

Материал привлекает насекомых, которые пронизывают пластмассовую систему отопления, из-за чего появляются дыры, а, следовательно, и утечка воды.

Нельзя использовать клей

Он негативно влияет на полиэтиленовый материал, вызывая его преждевременное старение. Такие системы отопления нередко сильно страдает от использования клея для изоляции. Поэтому изолирующие материалы должны быть подобраны очень тщательно.

Негативное влияние на здоровье

Существует мнение, что полиэтиленовый материал плохо влияет на здоровье человека. Это происходит из-за большого скопления вредных химических веществ, которые попадают в воду, текущую по трубам. Весьма вредны такие вещества, как, например, трет-бутиловый эфир и бутиловый спирт.
