Зачем нужна гидрострелка в системе отопления
В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:
- Первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
- Второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.
По какому принципу работает гидрострелка
Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.
Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.
Зачем снижать вертикальную скорость в гидрострелке?

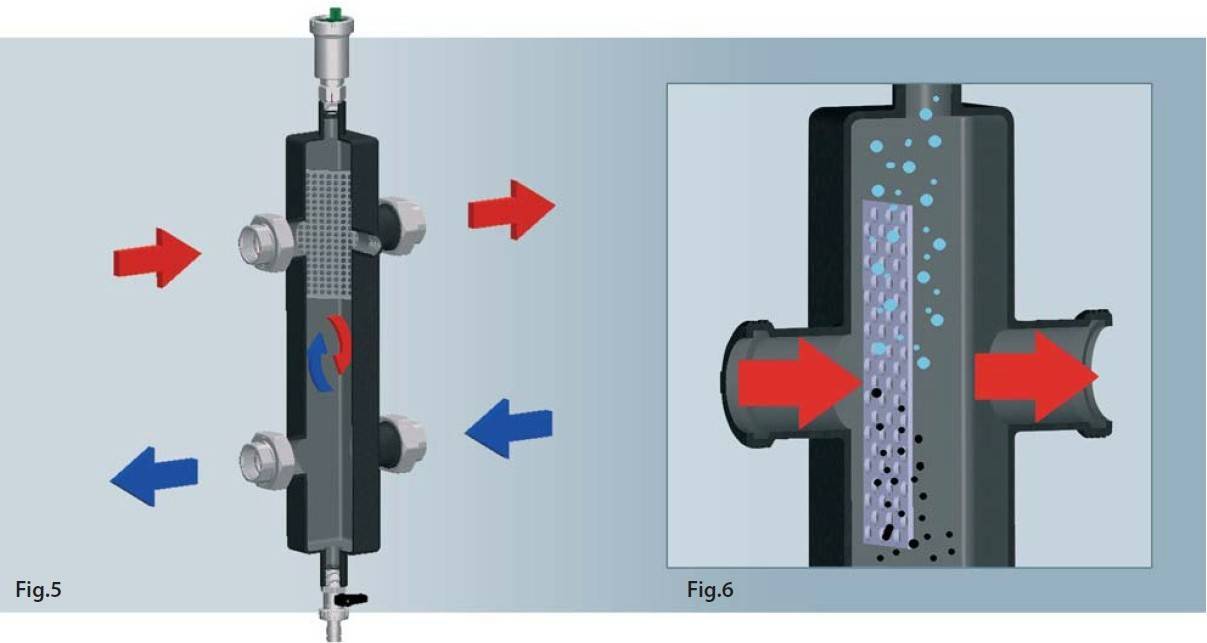

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.
Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно во второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.
Уменьшение гидравлического сопротивления в гидрострелке,
Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через авто воздушник.
Как узнать, что нужна гидрострелка
Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах, где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.
Преимущества использования гидрострелок.
Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.
Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.
Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
Подключение и монтаж
В отопительной схеме гидрораспределитель помещается за котлом, но перед коллектором, который подаёт теплоноситель на разные контуры.
Подключение патрубков осуществляется при помощи резьбы или фланца.
Если требуется подключить к разделителю несколько контуров, на одной грани подсоединяют их выходы в порядке: 1,2,3. А затем на входе в противоположном порядке: 3,2,1. Хотя это не закон, расположение труб может меняться, в зависимости от конкретных условий. Как, впрочем, и ориентация распределителя.
Система отопления с гидрострелкой из полипропилена
Вертикальное расположение, конечно, оптимально. Так наиболее эффективно работают функции очистки воды от взвесей. Однако, если условия диктуют свои правила, стрелку можно разместить и горизонтально.
Небольшие гидрострелки крепят на стену кронштейнами. Более крупные и тяжёлые устройства ставят на пол или на опоры, чтобы не создавать нагрузку на трубопровод.
Стоимость
Цена на изделия зависит от нескольких факторов:
- мощности;
- объема;
- материала;
- количества контуров, которые необходимо подключить;
- фирмы производителя;
- раскрученности торговой марки.
Приблизительная стоимость гидравлических стрелок отечественного производства:
- СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
- СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
- Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
- Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.
Приблизительная стоимость гидравлических стрелок зарубежного производства:
- Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
- Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).
Производители гидроразделителей для системы отопления
Заводская гидрострелка сейчас продается во всех магазинах, где представлено котельное оборудование и другие элементы для отопительных систем зданий. Ассортимент разнообразен, как и количество производителей этих деталей. Чаще всего, в комплектации идут теплоизоляция, вмонтированный воздухоотводчик и сепаратор шлама.
Самые известные производители гидроразделителей это MEIBES, GIACOMINI, BAXI, VAILLANT и прочие. Делают подбор данного элемента отопительной системы по мощности котла. Система отопления с гидрострелкой будет стабильно работать многие годы, что придаст вашему дому уют и комфорт.
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Какие функции выполняет гидрострелка для отопления?
Любая система отопления подразумевает взаимодействие множества компонентов, для оптимальной производительности которых необходима тщательная согласованность и четкое координирование работы. Добиться этих условий довольно сложно, учитывая то, что схема отопления может быть представлена несколькими контурами с различными рабочими характеристиками. Добиться согласованности отопительных приборов в системе поможет гидрострелка для отопления, также известная под названием «гидравлический разделитель».
Ее монтаж позволяет разделить всю систему не только на контуры конечного потребления, но и выделить обособленный контур для котла. Для этого устройство монтируют между коллектором, к которому подключены рабочие контуры, и котлом, подогревающим теплоноситель для них. Правильно подобранная гидравлическая стрелка в системе отопления позволит повысить эффективность работы контуров, уравновесит их рабочие параметры и позволит использовать один контур без потери функциональности второго контура.
Конструкции гидрострелок
В конструкции нет ничего сложного. Однако, определенные правила должны быть соблюдены. Производители предлагают модели различной конфигурации и размеров. Можно без труда подобрать необходимое изделие по своим характеристикам. Встречаются гидрострелки для отопления, в которых совмещена работа разделителя и коллектора для подключения контура.
Высокая стоимость заводского производства наталкивает на мысль о самостоятельном изготовлении гидрострелки. Для этого необходимо иметь начальные навыки сварочных и слесарных работ. Основное – это соблюдение размеров для обеспечения бесперебойной работы изделия.
Рассмотрим основные конструкции гидравлических разделителей:
| Фото | Типы конструкций |
| Классический – функционирует по правилу«3D» (трех диаметров). На схеме указаны внутренние диаметры и проход, не зависимо от толщины стенок корпуса. | |
| Чередующиеся патрубки. Принято считать, что расположение в виде ступеньки вниз улучшает сепарацию газов, при этом ступенька вверх улучшает отделение твердых взвесей. | |
| Горизонтальный вариант расположения гидрострелки с разным расположением патрубков. | |
| Гидрострелка в виде решетки. В быту можно встретить конструкцию из секций радиатора отопления. Такая система нуждается в дополнительном утеплении во избежание теплопотерь. |
Назначение и функции гидроразделителя
Особенности работы систем водяного отопления
В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:
- 1. Система приборов отопления различного типа;
- 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
- 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
- 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.
Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.
- Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
- Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
- Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.
Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.
В системе отопления
Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.
Назначение гидростреки
Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.
Гидрострелка Gidruss
Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).
Таким образом, основными функциями гидрострелки в системе автономного отопления являются:
- 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
- 2. Снижение взаимного влияния потребителей тепла;
- 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
- 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
- 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.
Где купить?
Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.
Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.
Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.
Связаться с организацией можно по телефону +7 913-953-16-80.
Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):
- итальянская фирма Immergas;
- Аристон;
- Meibes и другие.
Для чего нужна
Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.
Главными составляющими вышеприведенной схемы являются:
- отопительный котел;
- радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
- насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.
Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы
Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.
На схеме видно, что к коллектору подсоединены следующие приборы:
- Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
- Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
- Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).
Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.
Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.
Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.
Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.
Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.
Советы и рекомендации
Мы уже знаем, для чего используется гидрострелка, в каких системах автономного отопления ее рекомендовано применять, какими параметрами должен обладать прибор. Но несмотря на это, после установки гидравлического разделителя возникает множество вопросов. В этом разделе нашего обзора мы приведем несколько рекомендаций и ответов на часто возникающие вопросы по поводу функционирования данного устройства и сбоев в работе системы отопления.
Почему температура теплоносителя после гидрострелки меньше, чем на входе?
В разных контурах расход теплоносителя отличается. В гидравлическом разделителе наблюдается высокая температура, но туда поступает холодный теплоноситель, потому что остывший теплоноситель расходуется больше горячего.
Почему в гидрострелке небольшая вертикальная скорость?
Наличие мусора в системе отопления скорее правило, чем исключение. Ржавчина, песок и другие мелкие частицы являются главной причиной низкой вертикальной скорости, но через определенный промежуток времени сор мелкой фракции оседает на распределителе. Учтите, что невысокая скорость в гидрораспределителе способствует естественной конвекции теплоносителя. Это означает, что холодная жидкость поступает вниз, в то время как горячая поднимается вверх. Такой эффект способствует образованию необходимого давления и напора.
Для примера приведем систему теплого пола, в которой температура теплоносителя ниже, чем в бойлере косвенного давления, который требует большую температуру и напор, способствующий быстрому подогреву воды для системы горячего водоснабжения. Кроме этого, низкая скорость в гидрострелке понижает гидравлическое сопротивление, а также отводит пузырьки воздуха.
Можно ли устанавливать гидроразделитель под прямым углом?
Если с температурой теплоносителя и вертикальной скоростью в гидравлическом распределителе нет проблем, то устройство можно монтировать и под таким углом.
Важен ли объем гидрострелки?
Этот параметр имеет большое значение
Особенно стоит обратить внимание на объем гидрострелки, если в системе автономного отопления будет использоваться твердотопливный котел, так как его работа отличается нестабильным давлением и большими его перепадами
Подводя итоги можно сделать вывод, что гидравлический разделитель – очень важная составляющая в автономной системе отопления. Но, несмотря на это, гидрострелка не является обязательным прибором, и во многих случаях можно обойтись без нее.
Используя вышеизложенную информацию, вы сможете подобрать подходящее устройство именно для вашей системы отопления, учитывая ее технические характеристики и параметры.
Это позволит сэкономить средства и обеспечить стабильную работу всех отопительных приборов: радиаторов, конвекторов, водонагревательных бойлеров, системы теплых полов без падения температуры теплоносителя в них.
Подробнее о выборе и целесообразности использования гидрострелки в системе отопления можно узнать из этого видео.
Гидрострелка своими руками
Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.
Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:
Пошаговое руководство:
Рассчитайте диаметр труб, по приведенным выше формулам.
Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом
Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.
Провести сварочные работы.
Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки
Если протечек нет, устройство можно монтировать.
Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется
Преимущества системы отопления с гидрострелкой
Гидрострелка в отопительной системе является эффективным элементом, использование которого имеет ряд преимуществ:
- Наличие подключений для выведения завоздушенного воздуха и бака;
- Элементы отопительной системы нагружены лишь собственными потоками жидкости;
- Контур котла не взаимодействует с контуром отопления;
- Исключается тепловой удар в чугунной батарее;
- Можно дополнительно подключать разное оснащение и т.п.
При сравнении классического обогрева помещения с оборудованием, имеющим гидравлическую стрелку в системе отопления, видим ощутимый экономичный эффект, при верном проектировании и монтаже, собственник может сэкономить 25% газа или 50% электроэнергии.
Заключение
Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.
Применение
Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.
Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.
Видео пример использования в отоплении дома
Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.
