Металлопластиковые трубы для водопровода: технические характеристики и монтаж своими руками

Рекомендации

Сэкономив на материале трубопроводной системы, вы рискуете приобрести подделку и столкнуться с рядом поломок и протечек. Несколько простых советов, помогут обеспечить долговечность и бесперебойную работу любой инженерной сети.

Советы сантехника:

  • Перед покупкой материала для будущего металлопластикового водопровода заранее определитесь с размерами (внутренний диаметр обозначается ДУ на упаковке).
  • Чтоб избежать засорения и попадания посторонних предметов в систему, при монтаже пластиковых секций, применяют ограничительные фильтры;
  • Чтоб облегчить и ускорить процесс монтажа при прокладке металлопластиковых труб, воспользуйтесь прессовочным ключом.

Диаметры металлопластиковых труб и характеристики, таблицы с параметрами

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

  • Верхний слой – сшитый полиэтилен;
  • Промежуточный слой – алюминий;
  • Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

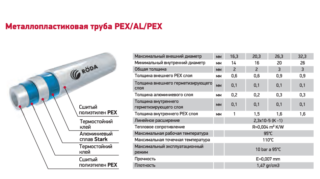

Рис. 1 Слои металлопластиковой трубки

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

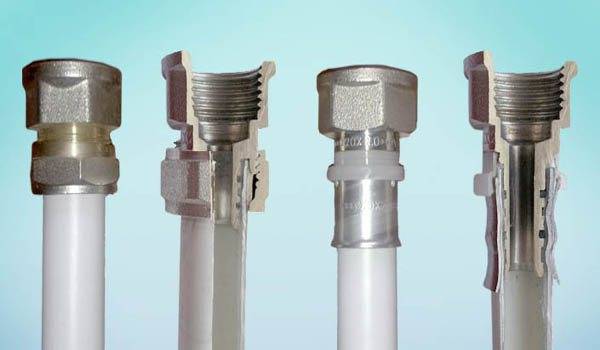

Рис. 2 Фитинги для металлопластиковых конструкций

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Вес 1 погодного метра, грамм

Объем жидкости в 1 погонном метре, литры

Размеры труб из металлопластика

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения

Это зависит от производителя

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Монтаж металлопластиковых труб

Пошаговая инструкция с фото

  1. Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
  2. ножовка по металлу или специальные ножницы для труб;
  3. калибратор для зачистки срезов;
  4. мерная лента или рулетка;
  5. нож;
  6. ключ гаечный.
  7. Обработайте срезы труб калибратором.
  8. С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
  9. Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
  10. Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.

Пружины и другие способы сгибания трубы

Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.

Вот несколько методов: Ручное сгибание.

  1. Сгибание трубогибом.
  2. Пружина для гибки.

Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:

Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.

  1. Снова согнуть ее чуть выше.
  2. Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.

Такими же плавными и аккуратными движениями можно и выпрямить трубу.

Мария Король, эксперт

С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:

Поместите пружину или проволоку внутрь трубы.

  1. Согните руками трубу под необходимым углом.
  2. Аккуратно извлеките пружину или проволоку.

Типичные ошибки монтажа металлопластиковых труб

Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.

Опрессовка труб водоснабжения

Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:

  1. Ручной — используется для проверки водопровода небольшой протяженности.
  2. Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.

Стоит ли применять металлопластиковые трубы для водопровода

Труба металлопластиковая водопроводная представляет собою многослойную конструкцию, основными из которой являются два полиэтиленовых (наружный и внутренний) слоя и один алюминиевый слой. Между собой слои соединяются с помощью специального клея. Сегодня выпускаются металлопластиковые водопроводные трубыс наружным диаметром от 16 до 63 мм, самыми популярными размерами для внутренней разводки являются 16, 20 и 26 мм. При необходимости обустройства внешней разводки больших объектов наиболее распространенными являются диаметры в 32 и 40 мм.

Металлопластиковая труба состоит из 3-х слоев, соединенных клеевым составом

В многоквартирных домах рекомендуется использовать металлопластиковые трубы диаметром 16 и 20 мм. Из труб большего диаметра выполняется основная разводка, а из труб меньшего выполняются отводы к бытовым приборам (смесителю, стиральной машине, унитазу и пр.).

Сфера применения

После утверждения изменений Минстроем РФ к СНиП 2.04.01-85 металлопластиковые трубы стали применяться повсеместно при гражданском и промышленном строительстве. Они успешно используются при организации горячего и холодного водоснабжения многоквартирных и частных домов, отопления, при реконструкции водопроводных систем, при устройстве поливочных систем, для подачи сжатого воздуха, в установках для забора воды из колодцев и скважин, для транспортировки различных жидкостей, в том числе химически агрессивных. Особенно актуален монтаж систем из металлопластиковых труб там, где невозможно (запрещено) использовать сварку.

Достоинства труб из металлопластика

По сравнению с полимерными трубами, все металлопластиковые трубы для водоснабженияобладают целым рядом преимуществ, а именно:

  • низкий коэффициент линейного расширения;
  • высокая способность удерживать изначальную форму;
  • исключительная герметичность.

Большинство моделей металлопластиковых труб имеет внутренний композитный слой с наноразмерными частицами серебра. Это повышает гигиенические качества трубы, поскольку ионы серебра уничтожают вредоносные бактерии и препятствуют отложению на стенках трубы различных взвесей. Поэтому металлопластиковые трубы служат безупречно и долго.

По сравнению с трубами из стали, чугуна и меди, металлопластиковые трубы обладают также целым рядом преимуществ:

  • они имеют более низкую стоимость;
  • низкие эксплуатационные расходы (не требуют обслуживания и ремонта);
  • их монтаж осуществляется значительно быстрее (примерно в 5 раз);
  • они бесшумно транспортируют поток жидкости;
  • они гораздо легче, не несут существенной нагрузки на строительные конструкции;
  • более эстетичны;
  • они самые герметичные.

Эластичные металлопластиковые трубы выдерживают минусовые температуры, а также успешно справляются с транспортировкой горячей (до +90) воды. Они выдерживают гидроудары и обладают низкой теплопроводностью.

При качественном монтаже и бережной эксплуатации системы из металлопластиковых труб могут служить до 50 лет без необходимости ремонта

Недостатки металлопластиковых труб

При множестве бесспорных достоинств, металлопластиковые трубы, как и любой другой материал, имеют свои недостатки. Прежде всего, они наиболее подвержены механическим повреждениям, особенно это касается открытых коммуникаций. Даже металлопластиковые трубы для горячей водыменее устойчивы к высоким температурам и гидроударам, по сравнению с теми же металлическими.

Металлопластик накапливает статическое напряжение, поэтому эти трубы нельзя использовать для заземления.

При наружной прокладке металлопластиковые трубы подвергаются риску механических повреждений, их легко повредить даже тяпкой или лопатой

Монтажные узлы трубопроводной системы из металлопластика при эксплуатации в условиях пониженных температур подвергаются разрушению.

Старение и ослабление первоначальных качеств металлопластиковых труб наблюдается в процессе их длительной интенсивной эксплуатации, особенно если они подвергаются прямому солнечному излучению или эксплуатируются при низких температурах.

Технические характеристики

  • низкий уровень теплопроводности – в 1300 раз ниже, чем у медных, и в 175 раз меньше стальных;
  • толщина стенок от 2 мм и более в зависимости от размера металлопластиковых водопроводных труб (сечения);
  • хорошая антистатичность – отсутствие проводимости блуждающих токов;
  • масса погонного метра изделия диаметром 16 мм. — 115 гр.;
  • пропускная способность — 0,113 л/метр погонный для изделия сечением 16 мм;
  • прочность при поперечном разрыве — 2880 н;
  • коэффициент шероховатости внутренних стенок — 0,07;
  • показатель расширения металлопластика — 0,26х10-4 на ºс;
  • минимальный допустимый изгиб изделия — от 45 мм.

Труборезы

При разрезе металлопластиковых труб большого объема не обойтись без трубореза. Используя этот инструмент можно обеспечить полноценное функционирование любого жилого дома.

Данные инструменты для монтажа бывают ручные и электрические. Сравнивая эти два варианта, нужно заметить, что стоимость первых устройств ниже, а уровень функциональности и простоты использования выше. Ручные механизмы очень удобно применять для работы в ограниченном пространстве и труднодоступных зонах.

Также уместно выполнять монтаж в помещениях, где отсутствует электрическая сеть. Естественно, что электрическое устройство в такой ситуации работать не сможет, а вот ручной инструмент в таких условиях справиться.

В строительных магазинах можно приобрести различные труборезы для монтажа МП магистрали. Вся информация о товаре предоставлена в удобных каталогах. Просмотрев их, можно сравнить технические возможности различных моделей и узнать их стоимость.

Лидерство в изготовлении этой продукции удерживают уже названные раннее и «Rothenberger». Так же большое количество товаров данной линейки принадлежат китайским фирмам. Цена и качество у этих товаров существенно ниже.

Металлопластик

Такая труба получается легкая, прочная и гибкая. Однако такая труба не будет ржаветь. Плюс такой трубы в том, что ее можно изогнуть руками. Таким образом, облечен ее монтаж. Крепление трубы производится пластиковыми клипсами

, труба при нагреве не провисает.


Монтаж соединений производится по типу «ЦАНГА» — вставил трубу, затянул обжимное кольцо и соединение готово. Правда одним из минусов таких соединений является необходимость подтягивания обжимных соединений на горячем водоснабжении. Так как при эксплуатации в связи с периодическим сужением и расширением соединения трубы, возникает выработка и соединение теряет свои уплотнительные свойства, что влечет необходимость подтягивания цанговых соединений.


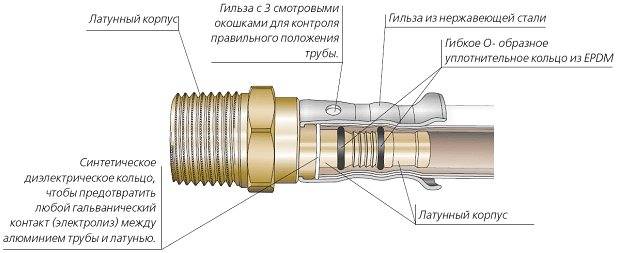

Также существуют фитинги для металлопластика

, которые лишены таких минусов, к таким соединениям относят «ПРЕСС фитинги». Единственный минус – необходимость иметь «ПРЕСС инструмент». Для правильного и безопасного изгиба трубы из металлопластика необходимо применятьпружинный кондуктор . Он не позволит повредить трубу. А чтобы аккуратно зачистить срез трубы необходимо использовать калибратор.


В наши дни металлопластик очень распространен. Труба из металлопластика годится длятеплых полов ,отопления ,водоснабжения . Имеет очень малые температурные удлинения. Ее можно применять для стояков водоснабжения в многоквартирных домах, труба устойчива к опрессовке, не поддерживает коррозии и постепенного засорения от примесей ржавчины. Но если в вашем доме имеется такой неприятный фактор, как блуждающие токи в стояках водопровода – надеяться на долгую эксплуатацию такой трубы мы Вам не советуем. Так как на практике в местах цанговых соединений в связи с тем, что алюминиевая кромка соприкасается с фитингом, возникает место окисления и в таких местах происходит разрушение трубы. Его можно с легкостью выявить, проявляется в виде вздутия трубы. Такжеметаллопластик подразделяется по толщине алюминиевой трубки или фольги. Поэтому, выбирая дешевый металлопластик, Вы обрекаете себя на возможные мучения и прорывы трубы. Лучше взять качественный металлопластик, пусть он будет немного дороже, но зато быть уверенным, что такая труба прослужит долго.

Особенности разводки

Термин «разводка» знаком пользователям, но не каждый человек вникает в его смысл. Под этим словом следует понимать целую систему: сантехнику, смесители, фильтрующие устройства, счетчики. Существует несколько способов разводки, но, для того чтобы сделать выбор, необходимо изучить их подробнее.

Таблица №3. Методы разводки трубопровода.

Метод, иллюстрацияОписание

Последовательный
Используется в малогабаритных квартирах и частных настройках, где имеется минимальное количество точек для соединения. Этот способ разводки предполагает установку тройников на трубы. Так, получится миниатюрная, с незначительным количеством соединений система. К тому же, на такой монтаж не придется тратить много времени. Из отрицательных сторон разводки стоит отметить, что после открытия нескольких кранов снижается общее давление.

Коллекторный
Данный способ применяется при необходимости подсоединить к одной системе множество точек.Здесь основными деталями являются коллекторы, благодаря которым даже при открытии нескольких кранов, давление остается стабильным. После чего происходит транспортировка воды к сантехнике. Монтируют их отдельно для систем подачи воды разной температуры. Так, если на один прибор остановить подачу воды, то других устройств это не касается.

Смешанная
В данном случае приборы подключают в одной системе двумя вышеперечисленными методами.

Преимущества и недостатки

Свойства композитных изделий могут меняться от характеристик материалов, входящих в их состав. Но у металлопластиковых труб есть общие качества, независящие от их компонентов.

Плюсы:

  • Гибкость. Она позволяет монтировать гнутый профиль сложной конфигурации из одной бухты длиной в несколько десятков метров. Этим она отличается от обычных полипропиленовых труб.
  • Высокие антикоррозионные показатели. Алюминиевый слой, защищенный с обеих сторон пластиком, не окисляется.
  • Стойкость к агрессивным средам и большим температурам. Пластиковые внутренние стенки не вступают в реакцию с прокачиваемой жидкостью, а металлическая оболочка уменьшает их расширение при нагреве.
  • Повышенная пропускная способность вследствие гладкости поверхности. К ней не прилипают загрязнения, мешающие потоку.
  • Простота и удобство монтажа, не требующего сложных приспособлений.
  • Экологичность и безвредность для здоровья человека.
  • Малый вес.

К недостаткам относится необходимость аккуратно сгибать трубу в местах поворота магистрали. Чтобы загнуть металлопластик и не деформировать оболочки, желательно пользоваться специальными приспособлениями.

Лучшие металлопластиковые трубы 20 мм

Трубопроводы диаметром 20 мм использую для внутренней разводки горячего и холодного водоснабжения в многоквартирных домах, на объектах коммерческой недвижимости. Трубы, используемые в этих системах, должны выдерживать высокое давление и обладать достаточно хорошей гибкостью. Наша команда рекомендует выбирать продукцию известных брендов, которая обеспечит надежность водоснабжения

Предлагаем обратить внимание на три серии металлопластиковых труб для водопровода, которые имеют пятислойную структуру и предназначены для работы при высоком давлении

Valtec Pex-Al-Pex V2630

Итальянская компания входит в число мировых лидеров рынка композитных труб. Производитель использует инновационные технологии: сварка армирующего слоя из алюминия неплавящимся электродом в среде инертного газа, сшивка полиэтилена органосиланидным способом. В результате получаются изделия, которые соответствуют требованиям ГОСТ и способные выдержать давление до 10 атмосфер.

Для армирования металлопластиковых труб Валтек используется алюминиевая фольга 0,3 мм, которая обеспечивает необходимую прочность и гибкость, минимальное линейное расширение. Внутренний слой изготовлен из PEX-полиэтилена с низким сопротивлением потоку. Для монтажных работ разработаны две серии фитингов.

Достоинства:

  • Высокая устойчивость к расслоению;
  • Рабочая температура 95 градусов;
  • Выдерживает краткое повышение температуры до 130 градусов;
  • Гарантия производителя 10 лет;
  • Радиус изгиба 45 мм.

Недостатки:

На рынке много подделок.

Uni-Fitt Pro (PE-XC/AL/PE-XB) 26

Продукция итальянского производства выделяет на фоне конкурентов увеличенной толщиной армирующего слоя. При производстве используется фольга 0,5 мм, которая обеспечивает защиту от диффузии кислорода, минимальное линейное расширение. Внутренний слой изготовлен из сшитого полиэтилена PE-Xc, который имеет низкое сопротивление к транспортируемым средам. Внешний слой PE-Xb обеспечивает надежную защиту от механического воздействия.

Продукция рассчитана на работу под давлением до 10 атмосфер, при температуре 95 градусов. Допускаются кратковременные пики температуры до 110 градусов. Срок службы определен в 50 лет при десятилетней гарантии производителя.

Достоинства:

  • Устойчивость к солнечному ультрафиолету;
  • Практичная упаковка бухт;
  • Устойчивость к расслоению;
  • Нулевая диффузия кислорода из внешней среды;
  • Фирменные фитинги.

Недостатки:

Небольшой радиус изгиба.

Uponor Uni Pipe PLUS 25

Основанная в Финляндии компания за полвека стала глобальным холдингом и выпускает продукцию по инновационным технологиям. Для армирования используется бесшовный слой экструдированного алюминия. Внутренний и внешний слой – термостойкий полиэтилен PE-RT. Трубы производятся методом экструзии, который исключает наличие швов. Продукцию можно использовать для систем водоснабжения открытого и скрытого монтажа.

При выборе толщины алюминиевого армирующего слоя инженеры компании нашли баланс между прочностью и эластичностью. Радиус изгиба на 30-40% меньше, чем у конкурентов, что позволяет экономить до 15% фитингов. Качество использованных материалов исключает необходимость повторной регулировки формы после изгибания, что положительно влияет на скорость монтажных работ.

Достоинства:

  • Низкая цена пластиковых фитингов;
  • Гладкая внутренняя поверхность;
  • Устойчивость к расслоению;
  • Оригинальная конструкция фитингов для надежного монтажа;
  • Нулевая диффузия кислорода.

Недостатки:

Завышенная цена.

Конструкция металлопластиковых труб

МП-трубы, как и другие разновидности этой группы материалов, характеризуются двумя геометрическими параметрами:

  • проходной диаметр;
  • толщина стенки.

Поэтому описание конструкции металлопластиковой трубы сводится только к рассмотрению структуры её стенки — оболочки из двух слоёв полимера с алюминиевой прослойкой (0,2 – 0,6 мм), скреплённых специальным вяжущим. Таким образом, это алюминиевая труба с продольным швом, выполненным лазером или ультразвуком, имеющая внутреннюю и наружную оболочки из полиэтилена.

Продольная сварка алюминиевой оболочки может быть выполнена встык или внахлёст. Стыковка оболочки встык более качественная, внахлёст – проще по технологии, поэтому изделия с алюминиевой прослойкой, сваренной встык, дороже.

Полиэтиленовые оболочки обеспечивают герметичность трубопровода, теплоизоляцию транспортируемой среды и способны выдерживать определённую часть давления, которое оказывает на трубопровод теплоноситель, а алюминиевая трубка ещё добавляет конструкции прочности, а также снижает величину линейных деформаций при температурных изменениях. Кроме того, срединная оболочка из алюминия, в зависимости от толщины, позволяет придать трубе необходимую конфигурацию при монтаже, то есть согнуть её под нужным углом, и изгиб будет зафиксирован алюминием, а не исчезнет после прекращения приложения усилий.
