Колодезный журавль: особенности конструкции и расчеты, технология изготовления, монтаж и оформление

Материалы для изготовления колец

Что необходимо для изготовления колодезного кольца: форма (трамбовка и болты идут в комплекте с формой), 50-55 лопат отсева, 50 кг цемента, ведро воды и огромный позитивный настрой на тяжелый физический труд. Честно, это очень тяжело, я все понял уже в процессе, когда отступать было поздно.

Форму я одолжил в своего старого друга еще со студенческих лет (аренда формы выпадает с себестоимости кольца!). Купил машину отсева (поскольку еще на носу были работы со стяжкой в комнатах) и цемент. Все было готово.

(Видео: Форма для канализационных колец своими руками)

Подготовка

Приступил за сборку формы рано утром. Начинать следует с внутренней части формы, а потом собирается и внешняя. Собрать ее еще, полбеды, самое основное выставить все так, чтобы со всех сторон толщина будущего кольца была одинаковая. Как меня учил мой друг, взял рулетку и ходил по кругу, измеряя толщину.

Форму устанавливают на ровной поверхности. Все выставлено, измерено, можно приступать к следующему этапу (самому тяжелому).

Нужно равномерно перемешать «на сухую» 50-55 лопат отсева с двумя мешками цемента. Количество лопат отсева это понятие относительное, поскольку есть разные лопаты, да и одной и той же лопатой каждый человек набирает не одинаково. К этому приходят через опыт.

Так и у меня, первое кольцо было тренировочное (оказалось мало раствора – недобрал кольцо на 7 см). После того как смесь цемента с отсевом готова ее еще надо смочить водой, так чтобы вода не стекала. Весь отсев сразу поливать водой не стоит. Эту процедуру делают небольшими порциями, хорошо размешивая все комки. После этого смесь должна быть слегка влажной – не мокрой! Ведра воды вполне достаточно на всю кучу.

Трамбование

После увлажнения можно приступать к трамбовке раствора в форме. Нельзя засыпать сразу весь раствор! Делать это надо слоями. Насыпали в форму 15 см раствора, и давай «танцевать» с трамбовкой по кругу. Когда все хорошо спрессуется можно засыпать следующий слой и так до тех пор, пока не дойдете доверху. Теперь можно и отдохнуть часа 3-4.

Съем формы

Снимать форму надо в той же последовательности, как и собирали. В первую очередь отвинчиваются болты с маленькой вставки, и она вынимается с помощью лома. Вытянув всю внутреннюю часть формы, приступают к снятию болтов на внешней части. Далее остается только поливать водой готовое кольцо (два дня), воды не жалеть, первое время вода поглощается очень быстро.

Еще один важный момент – подбор места для работы проводят с тем расчетом, что кольцо после снятия формы нельзя передвигать еще как минимум четыре дня.

(Видео: Изготовление бетонного кольца для питьевого колодца)

Как сделать журавля для колодца своими руками

Сооружение журавля для колодца включает в себя несколько этапов работы. Грамотный расчет, соблюдение всех технологических процессов и пошаговое выполнение плана позволит стать колодцу с журавлем не только местом для набора воды, но и приятным дополнением ландшафта.

Подготовка материала

Для изготовления журавля своими руками нужно подготовить необходимые материалы:

  • деревянные бруски сечениями 5*10 и 5*5 см;
  • трубы для опоры;
  • тонкую дюралевую трубу;
  • саморезы;
  • цепь;
  • уголки;
  • монтажные шпильки М 10 и М 8;
  • груз для ведра;
  • бетонный раствор;
  • два металлических бруска.

При формировании конструкции понадобятся следующие приспособления и инструменты:

  • садовый бур;
  • наждачная бумага;
  • гаечный ключ;
  • шуруповерт;
  • лопата.

Совет! Для защиты и продления срока службы все деревянные части журавля необходимо пропитать антисептиком или пастой.

Расчет журавля

Параметры рычага, а также место установки опорной части зависит от глубины колодца. Ориентировочные размеры можно посмотреть в таблице.

При расчете всех параметров колодезного журавля пользуются простыми формулами. Для облегчения понимания каждый показатель обозначен буквами:

  • H – глубина шахты;
  • L – шест с цепью;
  • h1 – высота стойки;
  • l1 – длина большого плеча рычага;
  • l2 – длина малого плеча;
  • h2 – расстояние от основной стойки до центра скважины.

Для определения основных показателей применяют такие формулы:

  • h2 = Н — 0,7 м;
  • h1 = Н/2 + 2,4 м;
  • L=H + 150 см;
  • l1 = Н — 0,2 м;
  • l2 = Н — 0,8 м.

При измерении глубины колодца необходимо учитывать тот фактор, что при заборе воды ведро не должно опускаться ближе, чем на 30 см ко дну шахты. При средней глубине колодца 5 м и объемом кадки для воды 8-10 л нужно рассчитывать на противовес с короткой стороны рукава весом не менее 15 кг. Более точный вес груза определяют эмпирическим путем при монтаже журавля колодца.

Установка опоры для журавля

Перед установкой основы в выбранном согласно формуле удалении от колодца необходимо изолировать ее от контакта с грунтом. Для этого к основному брусу монтажными шпильками крепят трубы, которые станут продолжением основания в земле. После этого выкапывают или высверливают садовым буром лунку 1 м глубиной. Ширина должна быть такой, чтобы после установки труб между ними и землей было расстояние 20-25 см. В эту яму устанавливают опору так, чтобы от деревянного основания до почвы оставалось около 15-20 см. Трубы выравнивают, лунку бетонируют.

Важно! Необходимо зафиксировать опору подпорками и оставить до полного застывания на 2-3 недели

Монтаж балансира

Монтаж балансира журавля для колодца можно начинать только после абсолютного застывания раствора. Брус 50*50 см, который идет на стрелу, укрепляют в месте фиксации к опоре накладкой из бруска дерева такой же толщины. Посредством пары стальных уголков и монтажной шпильки М10 стрелу фиксируют к опоре. Уголки крепят к стойке шпильками М8.

Подвешивание шеста с ведром

Одним из оптимальных вариантов для шеста, который держит ведро, подойдет дюралевая труба размером 2,2 м. Ее обклеивают влагостойкой пленкой во избежание коррозии.

Замечание! Если выбрать оклейку шеста из дюралевой трубы под цвет дерева, то весь журавль будет выдержан в одном стиле.

К длинному концу балансира трубку крепят метровой цепочкой.

К другой стороне шеста фиксируют цепь 0,5 м с ведром.

На верхнюю часть ведра приспосабливают груз, который вынудит емкость при соприкосновении с водой перевернуться и пойти ко дну.

Установка противовеса

Последним к журавлю крепят противовес с короткой стороны балансира. Два железных бруса, дающих в сумме вес 15-18 кг, крепят монтажными шпильками к стреле. После полного сбора конструкции точный вес балансира устанавливают путем проверок подъема ведра с водой.

Дизайнерское оформление журавля

Декоративный колодец журавль на даче, сделанный своими руками, станет полноценным дизайнерским элементом ландшафта участка. Для красивого оформления нужно учитывать другие постройки и компоненты придомовой территории.

Для растительного украшения опорной части журавля вокруг нее копают клумбу. Удобряют ее перегноем и высаживают вьющиеся растения. Например, простая фасоль украсит опору журавля красивыми цветами, обвивая основание.

Оформление наземной части в виде журавля – популярный вариант для колодца такого типа.

Помимо известной птицы, под стать названию колодца, часто его декорируют в форме другой живности: жираф, лисенок, слоненок, аист.

Детям понравится исполнение колодца журавля в виде сказочных персонажей или мультяшных героев.

Технология выполнения опалубки

Для того чтобы в домашних условиях соорудить действительно качественную опалубку, придется очень постараться. И связано это, в первую очередь, с особенностями использования соответствующих материалов. Все дело в том, что бетон, с помощью которого создается монолитная конструкция, оказывает на стенки опалубки сильнейшее давление.

Форма для изготовления бетонных колец продается в специализированном магазине

Наиболее востребованными считаются следующие виды опалубки:

  1. Квадратная из древесины. Самый простой и доступный вариант для начинающего мастера. Конечно, круглый колодец выглядит намного эстетичнее, однако и собрать его будет на порядок сложнее за счет специфического расположения арматуры. Для этих целей необходимо брать только качественную древесину, не пересушенную на солнце и не сырую от неправильного хранения на складе.
  2. Круговая из древесины. Сложная в плане реализации конструкция предполагает использование сразу двух щитов разного диаметра с предварительно врезанной в них окружностью. С внешней стороны укладывается рубероид, с внутренней – осуществляется поэтапное армирование тонкими бетонными кольцами. Осложняется процесс еще и своей длительностью – пока не застынет предыдущий слой, нельзя приступать к формированию нового.
  3. Круговая из металла. Реализовать такие формы своими руками можно, однако установить в одиночку их будет весьма проблематично из-за большого веса. Армирование в этом случае тоже выполняется поэтапно.

Лучшей технологии не существует

И прежде чем выбрать конкретный вариант, важно оценить текущие условия и сопоставить их с собственными возможностями. Ставить невыполнимые задачи уж точно не стоит

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

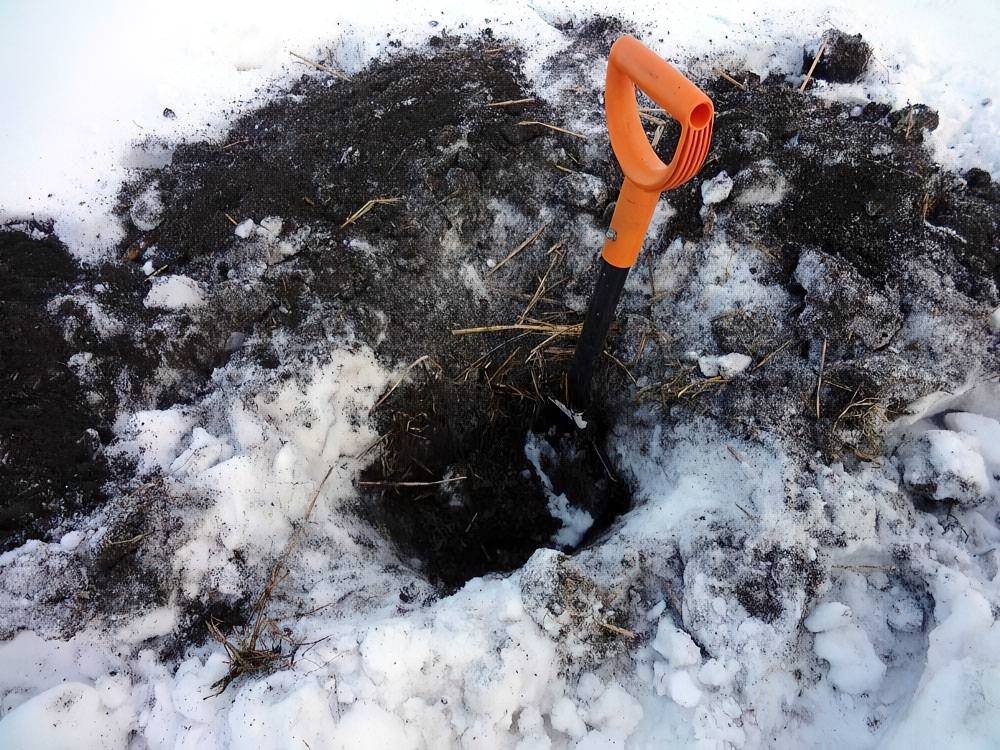

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Обустройство ствола

Вначале необходимо вырыть яму, соответствующую диаметру бетонного кольца. После этого в нее при помощи лебедки помещают первый элемент конструкции и продолжают изнутри выбивать грунт до тех пор, пока кольцо не сравняется с уровнем земли. Затем подтягивают следующее и ставят сверху на опустившееся в шахту кольцо.

Работник, находящийся внутри конструкции, продолжает выкапывать грунт и выбивать его из-под установленных блоков. Кольца под своим весом постепенно опускаются вниз. Вырытая земля вместе с камнями поднимается ведрами на поверхность.

Ставить отдельные элементы следует плотнее, фиксируя их в неподвижном состоянии при помощи металлических скоб. Эту особенность вы можете увидеть на фото колодца, который находится в стадии копки.

Установка колец ведется до достижения водоносного слоя. В этот момент температура падает, а на стенках появляются маленькие роднички. Дальнейшая копка будет достаточно сложной, но ее нужно выполнить как можно быстрее.

Данный способ проведения работ максимально безопасный. Хотя вы также можете сначала вырыть шахту полностью, а потом ставить в нее кольца. Но такой вариант требует особых навыков и сопряжен с рисками обрушения породы.

Конструкция ворота

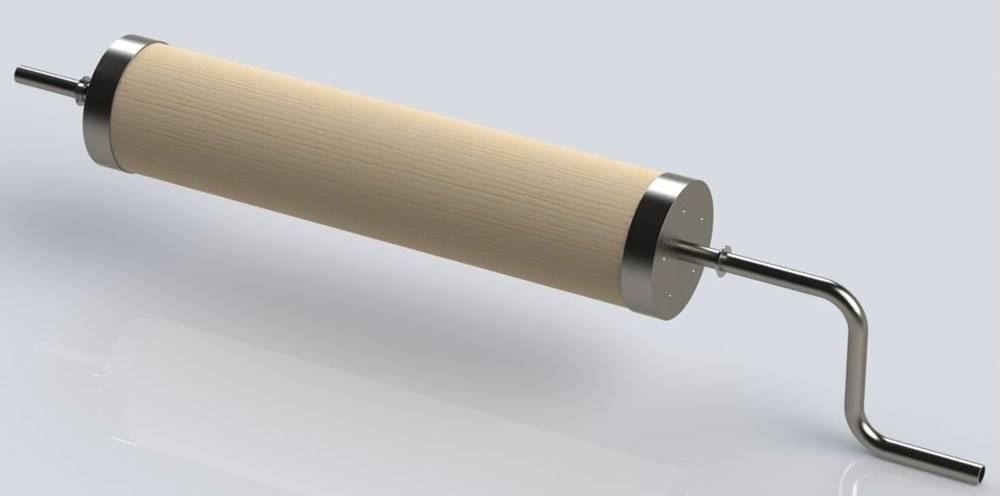

Ворот для колодца представляет собой цилиндр, на который наматывается цепь, трос или веревка, удерживающие емкость для воды, обычно ведро, предназначенную для её подъёма с глубины водоносного слоя.

Параметрами, влияющими на эффективность подъёма ведра с водой, являются:

  1. Диаметр цилиндра, на который происходит навивка цепи или веревки, чем он больше, тем меньшее число оборотов рукояти следует сделать для подъема ведра.
  2. Радиус рукоятки колодезного ворота, определяющий усилие, которое необходимо приложить для подъема ведра на высоту, соответствующую длине окружности цилиндра.
  3. Способ, которым ворот колодца опирается своей осью на посадочные места в стойках.

Классическая конструкция ворота для колодца, изготавливаемого своими руками из подручных материалов представляет собой бревно диаметром от 15 до 25 см со вбитыми в торцы металлическими штырями, один из которых дважды изогнут под прямым углом и представляет собой рукоять. Простейший узел опирания подразумевает вращение металлических штырей в отверстиях, просверленных в деревянных стойках, или между плоскостью верхнего среза и фиксирующего элемента, закрепляемого сверху.

Как построить домик для колодца своими руками

Для того чтобы поставить домик для колодца своими руками, можно воспользоваться проверенными мастер-классами с пошаговыми инструкциями.

Двускатный домик из дерева

Такой вариант подходит начинающему мастеру и не занимает много времени на изготовление. Сначала измеряют диаметр оголовка шахты. По этим данным будут мастерить основу конструкции.

Деревянную раму делают из бруса 50*100 мм, фиксируя уголками. Правильность и ровность конструкции позволит проверить строительный уровень, для этого нужно найти ровное место. Из брусьев такого же сечения (50*100) ставят стойки 70 см длиной перпендикулярно основе, скрепляя конструкцию железными уголками. Вверху их соединяют коньком – брусом 50*50 мм.

После этого к стойкам и углам основания крепят стропила. Для того чтобы все части конструкции прилегали друг к другу, верх стоек обрезают под углом 45°.

К одной из сторон каркаса крепят широкую (не менее 30 см) доску, на которую в дальнейшем можно будет ставить ведро. На другие стороны набивают узкие доски для прочности конструкции и в качестве каркаса, который будет удерживать домик на оголовке. Готовую основу ставят на колодезное кольцо и крепят болтами.

Можно приступать к изготовлению ворота. Для того чтобы набор воды проходил комфортно для пользователя, необходимо учитывать особенности воротка:

  1. Чем шире барабан – тем меньше вращений нужно сделать, чтобы достать емкость из шахты.
  2. Длина ручки влияет на усилия, прилагаемые для подъема – чем больше радиус вращения, тем легче набрать воды.

Важно! С увеличением ручки необходимо проявить аккуратность — при очень большом радиусе может не достать рука, чтобы прокрутить конструкцию. Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками

Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками.

Отрезают от металлической трубы сечением 35 мм кольца длиной 5 см и вбивают их в торцы бревна для защиты от расщепления. Высверливают отверстия в кольцах до 10 см каждое. Из металлического прута сечением 35 мм делают две заготовки: короткую 20 см и длинную для ручки 100 см. Для того чтобы прут легче вошел в деревянную заготовку и не прокручивался при работе механизма, один его конец сплющивают.

Все части воротка собирают в единый элемент, для прочности их приваривают к металлическим дискам.

Теперь можно установить и плотно закрепить ворот в вертикальных стойках.

Дверь можно смастерить из 2-3 досок выбранного размера, соединив их с обратной стороны двумя поперечными брусками и одним диагональным. Дверцу крепят к каркасу петлями на саморезы или гвозди.

Замечание! Дверь колодезного домика не должна цепляться за основу при открывании, для этого ее делают чуть меньше, чем внутренний каркас.

Основу домика обшивают досками или вагонкой по желанию.

Сруб из бревен

Сруб из оцилиндрованных бревен выполняют в классической деревенской манере. Чтобы сделать домик для колодца своими руками, стоит воспользоваться простым чертежом, на котором указаны размеры материала и места крепления стоек.

По размеру оголовка распиливают бревна одинаковой длины и выкладывают их срубом вокруг шахты. Выступающие края могут иметь фигурные вырезы в качестве декора сооружения. К массивной конструкции крепят вертикальные стойки, которые для прочности снабжают подпорками. На опоры крепят ворот с цепью и ведром, возводят каркас крыши. Благодаря основательности сооружения кровлю можно обшивать любым материалом – шифер, рубероид, черепица.

Замечание! Если одно бревно сделать на 30-40 см длиннее других и снять 3 см верхнего слоя, то на него можно будет ставить ведро.

Сплошной домик от земли

Есть вариант изготовления закрытой конструкции из металлического профиля своими руками, когда бетонное кольцо спрятано в домике. Размеры каркаса должны быть такие, чтобы сооружение свободно можно быть надеть на оголовок. Высоту подбирают индивидуально – так, чтобы можно было наклониться и достать ведро.

Профиль необходимо взять из толстого оцинкованного металла. Из направляющих собирают две идентичные рамы – одна пойдет на пол, а вторая будет над оголовком.

Чтобы сделать треугольник, у двух профилей подрезают боковины и, прикрепив посередине каркаса вертикальную стойку, фиксируют к ней надрезанный угол. То же самое проделывают с другой стороны основания. Два треугольника соединяют поперечиной.

С той стороны основания, где предполагается дверь, ставят дополнительные стойки.

На готовый каркас крепят кровлю – профлист или, предварительно закрепив основу фанерой, мягкую черепицу. Бока обшивают имеющимся материалом – сайдингом или вагонкой.

Производство и применение бетонных колец

В строительстве на объектах Калуги бетонные кольца — наиболее часто применяемый материал. К качеству этих строительных элементов предъявляются повышенные требования

Наибольшее внимание уделяется высокой прочности колец, которая должна быть обеспечена грамотным расположением арматурного каркаса. Выбор марки бетона и его качество также являются определяющими при производстве железобетонных колец


В настоящее время предприятия Калуги производят бетонные кольца простым и оптимальным способом центрифугирования. Первоначально изготавливается форма, которая будет являться вместилищем для будущего изделия, поэтому к ней предъявляются жесткое требование четко соответствовать нужным размерам. Необходимо помнить о качестве изготавливаемого изделия, особенно показателе прочности, поэтому после создания формы в нее монтируют каркас, устроенный из железной арматуры. Основное назначение колец — упрочнение конструкции, их установка — процесс достаточно трудоемкий. Поэтому каркас из железной арматуры, который усиливает бетонные кольца, делают с особой аккуратностью, чтобы придать изделию максимальную прочность. Далее наступает черед процесса центрифугирования, основанный на наложении двух форм. Современное производство колец железобетона в Калуге гарантирует надежные качества изделия.

Процесс изготовления в Калуге состоит из двух накладываемые одна на одну форм. Далее следует процесс наложения бетона нужного качества. После укладки материала начинается центрифугирование, во время которого центробежная сила равномерно распределяет бетон. Процесс не завершается после однократного захода, так как изделие при этом может получиться недостаточно качественным. Поэтому на данной стадии скорость периодически изменяют, и заново производят движение в центрифуге. Образуется железобетонное кольцо нужного качества, его отправляют в печь просушить.

Ключевой особенностью процесса производства колец является центрифугирование. Он не является простым, поэтому используется достаточно редко. Во время этой стадии производства нужно быть предельно внимательными и аккуратными, соблюдая все производственные тонкости. При условии соблюдения этих условий выпуск в Калуге железобетонных колец обеспечивает получение качественной и сертифицированной продукции, соответствующей государственным стандартам.

Достоинства и недостатки

Главным минусом этой конструкции является то, что доставать воду можно лишь с небольшой глубины. Идеально, если расположение влагостного слоя находится на уровне от 5 до 6 метров. Если на участке достаточно места, вы можете сделать журавль длиннее, чем в стандартном варианте, и доставать воду с глубину от 8 до 10 метров, правда в этом случае пострадает прочность конструкции. Еще есть сложности с изготовлением герметичной крышки, и поэтому есть большая вероятность, что в колодец все-таки будет попадать мусор и осадки. Есть более надежный вариант – обустройство колодезного домика, но это уже сложнее технически, и это связано с определенными особенностями конструкции.

Среди достоинств такого колодца следует выделить легкость набора воды, так как почти не нужно прилагать усилий. Использовать такой противовес сократить время извлечения воды, если сравнить модель со стандартным колодцем. В зимнее время журавль не так сильно подвержен низким температурам. И еще одно неоспоримое преимущество – колодец-журавль впишется в абсолютно любой ландшафтный дизайн. Если вы захотите украсить конструкцию, это не составит труда и не будет дорого.

https://youtube.com/watch?v=ffdz7BoJEIo

Уверены, что вы прекрасно знаете, как выглядит колодец-журавль. И даже если не пользовались такой конструкцией для подъёма воды, то точно видели в фильмах о сельской жизни. Колодезные журавли популярны до сих пор и используются достаточно часто в реальной жизни благодаря двум веским преимуществам:

  • Очень легко и просто пользоваться. Традиционный колодезный барабан с ведром на цепи нужно долго и с усилием поднимать, накручивая ручку, что непросто, учитывая вес ведра с водой. А вот пользоваться журавлём могут даже дети, пожилые люди и все, кто ничего тяжелее стакана с водой в руках не держал. Ведро с водой поднимается благодаря рычагу, противовесу. Помните Архимеда: «Дай, где стать, и я поверну Землю». Речь шла именно о законе рычага. Благодаря журавлю ведро с водой буквально взлетает из колодца, главное — не перестараться и не разлить;
  • Конструкция-журавль выглядит колоритно, прекрасно вписывается в ландшафтный дизайн в стиле кантри, которому портал Rmnt.ru посвящал подробную статью . Вообще, если хочется на участке чего-то необычного, деревенского, ностальгического — ничего лучше колодца-журавля или хотя бы его имитации и придумать невозможно.

Главный минус подъёмного механизма-журавль в том, что он не подходит для глубинных колодцев. Если вода находится на глубине до 5 метров — журавль применим. Глубже — нецелесообразно. Вам придётся делать очень длинный рычаг, чтобы компенсировать глубину подъёма, конструкция будет занимать очень много места. Кроме того, длинное коромысло будет ломаться чаще, его придётся укреплять, весь журавль получится массивным и неудобным.

Второй конструктивный недостаток колодезного журавля — домиком источник воды не накроешь, он будет мешать подъёмному механизму. Приходится в целях безопасности и защиты от мусора накрывать колодец крышкой.

Конструктивно колодец-журавль состоит из:

  • Толстой опорной стойки, которая вкапывается в землю. Самая прочная часть конструкции, основа всего остального;
  • Короткое плечо коромысла с противовесом. Им служит тяжёлый груз. Помогает быстрее и проще поднимать ведро с водой, уравновешивая силу человека и тяжесть груза;
  • Стрела. Рычаг, который крепится к опоре уголками или шарнирами. Благодаря им он опускается в колодец и поднимается обратно;
  • На конце стрелы цепью прикрепляется шест, на котором и будет висеть ведро с водой;
  • У некоторых колодезных журавлей есть ещё ограничитель хода — дополнительная опора противовеса, сзади всей конструкции. Но эта деталь необязательна.

В качестве опоры удобно использовать развилку достаточно толстого дерева.

Построить колодезный журавль своими руками, в целом, несложно. Главное, правильно рассчитать все параметры, чтобы конструкция работала как нужно и поднимать воду было легко.

Используются следующие параметры:

  • H — это глубина шахты, колодца, от неё и нужно отталкиваться, проводя расчёты;
  • L — длина шеста вместе с цепью. Обычно длина самой цепи не превышает метра вверху и полуметра внизу, где прикреплено ведро;
  • h 1 — высота стойки-опоры;
  • h 2 — расстояние от стойки-опоры до центра скважины;
  • l 1 — длина большого плеча коромысла;
  • l 2 — длина второго, малого плеча.

При расчётах применяются следующие простые формулы:

  • h 2 = Н–0,7 метра;
  • h 1 = Н/2+2,4 метра;
  • L=H+1,5 метра;
  • l 1 =Н–0,2 метра;
  • l 2 =Н–0,8 метра.

Как видим, зная глубину колодца, которая зависит от уровня залегания водоносного слоя, легко вычислить размеры всех частей подъёмника-журавля. Сейчас делают такие конструкции не только из древесины, как раньше, но и из дюралевых труб.

Технология изготовления колодезного журавля + видео

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Инструменты

Весь процесс выполняется при наличии:

  • лопаты;
  • электролобзика;
  • нождачки;
  • измерительных принадлежностей;
  • уровня;
  • гаечного ключа;
  • шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

Всю процедуру можно разбить на этапы:

  1. Создается чертеж.
  2. Роется колодец.
  3. Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
  4. К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
  5. Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
  6. «Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
  7. Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
  8. Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
  9. Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.

Техника безопасности при строительстве колодца

Немаловажное значение необходимо уделять технике безопасности при создании колодца. И соблюдать все правила необходимо не неукоснительно ведь имеется большой риск получить какую нибудь серьезную травму или повреждение в процессе работы. Итак:

Итак:

необходимо работать в средствах индивидуальной защиты, а это каска, рукавицы и спецодежда. необходимо убедиться в работоспособности инструмента инвентаря с которым придется работать

соблюдать внимательность и осторожность, нельзя торопиться. при изъятии грунта использовать крепкое ведро, которое необходимо зацепить на карабин с веревкой, ни в коем случае не привязывать ведро с грунтом на обычный узел так как велика вероятность обрыва и падения ведра в низ

нельзя спускаться в низ ямы без отсутствия страховочного каната, это необходимо на случай если копающий внизу получит какое-либо серьезное повреждение или отравление метаном то понадобится срочная и быстрая эвакуация пострадавшего.

Поделки из природных материалов

Каждое фото поделки журавль будит воображение и фантазию. Особенно нравится детям и взрослым мастерить журавликов из того, что встречается на обычных прогулках в парке или лесу.

Такую работу затем приятно будет отнести в школу или детский садик. Есть немалое число оригинальных композиций, природных аппликационных работ, которые выполнены народными умельцами.

Их можно взять за основу собственного творчества. Эффектно смотрится очаровательная птица, которая гордо сидит в гнезде. Самый простой материал – это самые обыкновенные шишечки и палочки.

Более точный список:

  • Пара простых веточек, на которых нет сучков и одна ветка с сучками;
  • Шишки, несколько штук, без видимых повреждений;
  • Немного пластилина;
  • Перышки.

Удобная и красивая подставочка получится из чудной ракушки.

Делаем самостоятельно металлический ворот

Металлический подъемник надежен и сохраняет работоспособность долгое время.

  1. На трубе с малым сечением в центральной части зафиксирован цилиндр. С обеих сторон приварены колеса с ручками.
  2. Барабан надет на стальную ось, которая крепится на подшипниках. Колесо с ручкой фиксируется сваркой с одной стороны. Для крепления конструкции используются стойки из металла.

Для сборки конструкции понадобятся: аппарат для сварки, диск от автомобильной покрышки, труба, подшипники и крепежные кольца.

Монтаж выполняют следующим образом:

  1. Труба используется в качестве оси с ручкой, изгибается 2 раза под прямым углом.
  2. На середине трубы ставится засечка, намечаются участки для установки колец и подшипников. Узел опирания фиксируется со стороны рукоятки.
  3. Диск заранее очищается от загрязнений и коррозийного налета, покрывается антикоррозийным средством и краской. Готовый элемент приваривается на трубу.
  4. Второй узел приваривается на запланированной отметке.
  5. Механизм крепится на опорах болтами через отверстия в кольцах.

Другой вариант заключается в изготовлении цилиндра из металлической трубы шириной 20 см. С обеих сторон привариваются диски с отверстиями, предназначенные для крепления трубы меньшего сечения (она используется для вращения). С одной стороны тонкая труба изгибается в качестве рукоятки, с другой — имеет длину 5 см (для опоры).

Конструкция покрывается водостойким средством, приваривается цепь, производится установка на опоры.

Конструкция из металла имеет большой вес, поэтому для надежности раму колодца и стойки рекомендуется изготавливать из одного и того же материала.

Лучшую функциональность подъемного механизма обеспечивает установка домика для колодца.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
