Приспособления для копки колодцев: экскаватор, оборудование и инструменты, лопата

Концепция бизнеса

Конечно, никто не станет спорить с тем, что централизованный водопровод это самое комфортное решение проблемы водоснабжения. Однако, во-первых, этот вариант самый дорогой, и далеко не каждый сможет его себе позволить, а во-вторых, с технической точки зрения это не везде осуществимо. Вырыть же колодец можно практически везде, где глубина водоносного слоя не превышает 20м. При этом необходимо принимать в расчет характеристики грунта и время года. Дело в том, что не стоит копать яму весной, когда из-за таяния снега повышается уровень грунтовых вод, и вырытый весной колодец может не доставать до воды в другое время года. Копка колодцев возможна в том числе и зимой, ведь земля даже в самые сильные морозы не промерзает глубже 2м, а верхний слой всегда можно отогреть при помощи костров.

Ручной (мультирабочий) культиватор

Второй незаменимый помощник на садово-огородных работах – ручной (мультирабочий) культиватор. Его называют также ротационным, звездочным или дисковым рыхлителем.

Он состоит из вспомогательной рамы, на которой установлен вал. На вал надеваются диски с зубчиками разной формы (звездочки, иглы, диски, сошники и др.). Ширина захвата огородной полосы зависит от количества дисков или ширины междурядья. Рама с валом насажена на деревянную ручку лучше плоской формы, отрегулированной под рост человека так, чтобы во время работы не наклоняться. Современный рынок предлагает различные модели ручного культиватора, предназначенного для выполнения разных видов работ.

На маленьком земельном участке недорогой и простой в эксплуатации ручной культиватор способен выполнять практически все необходимые операции по обработке почвы: рыхление, прополку, удаление сорняков, смешивание с почвой удобрений при их внесении, формирование лунок при высадке рассады. Маленький и удобный помощник – хороший корнеудалитель многолетних сорняков, прекрасный помощник при окучивании культур, нарезании борозд, обработчик почвы вокруг деревьев в саду, цветников и газонов.

Ручной (мультирабочий) культиватор. DOMs

Преимущества ручного культиватора

Ротационные модели хороши тем, что не нуждаются в техническом обслуживании, просты в эксплуатации.
У них невысокая производительность труда, но именно такие упрощенные мультикультиваторы могут использовать на огородных работах люди преклонного возраста и даже дети средних и старших классов.
Различные модификации ручного культиватора очень удобны при обработке почвы и растений в теплице, парниках, на альпийских горках, при облагораживании газонов.

У ручного культиватора есть и некоторые недостатки:

Он может использоваться для обработки мягкого грунта, выполнения работ на легких почвах

Тяжелые суглинистые почвы, и почвы, формирующие плотную поверхностную корку, для этой модели не подходят.
Рабочие элементы ручного культиватора не имеют регуляторов глубины и при неосторожной обработке растений могут повредить их корневую систему. Глубина регулируется только за счет приложенного усилия.

Если в маленьком хозяйстве (не более 6-8 соток) есть плоскорез Фокина и ручной культиватор, то без остальных приспособлений для выполнения отдельных видов работ (распашники, пропашники, рыхлители, приспособления для удаления сорняков) можно обойтись.

Почему именно колодец?

Выбор в пользу строительства колодца оправдан следующими выгодами:

Наличие собственного источника питьевой воды делает владельца участка абсолютно независимым от состояния централизованного водопровода, действий коммунальных служб и других факторов. Многие дачники решаются на устройство колодца даже при наличии водопровода, так как последний может не обеспечивать достаточного напора или приемлемого качества воды.
Строительство колодца не требует каких-то особых навыков, кроме выносливости и умения копать. Если в ходе работ землекоп упрется в крупный камень, он сможет решить проблему самостоятельно и с помощью подручных средств. Бурильщикам же в подобной ситуации пришлось бы искать очень дорогой инструмент – алмазную коронку.
Чистку и обслуживание колодца дачник тоже легко может осуществить самостоятельно, в то время как для тех же работ на узкой скважине придется применять сложную технологию и дорогое оборудование. А как сложно извлечь из скважины оборвавшийся погружной насос – это хорошо известно многим владельцам таких объектов. А вот хозяин колодца доберется до упавшего агрегата без проблем.
Скважина относится к энергозависимым источникам, без электронасоса добыть из нее воду не получится. Колодец же в случае перебоев с электричеством легко можно «перевести» в ручной режим, прицепив на достаточно длинную веревку ведро или любую другую емкость.
Эстетический момент: хорошо оформленный колодец – замечательное украшение для участка в духе традиционализма. Некоторые дачники даже возводят имитацию колодца, на которую возлагается исключительно декоративная функция.

Своими руками

Если нет возможности приобрести снегоуборочный инвентарь-не беда. Рассмотрим из чего можно сделать лопату самим при помощи подручных средств:

Самый простой и доступный вариант – это деревянная лопата из фанеры или ОСБ.
Если в хозяйстве завалялся старый противень, то и он послужит материалом для совка лопаты.

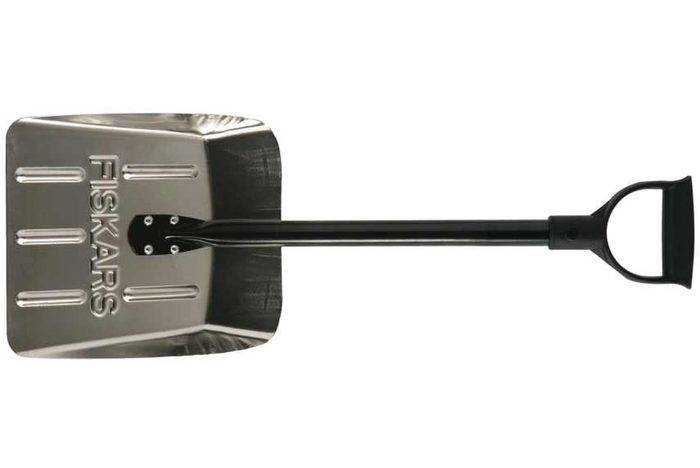

После ремонта остался кусок нержавеющего листа – используем для ковша.

Вне зависимости от того, какой инструмент для уборки снега окажется на вашем дворе, помните, что им лучше запастись до первых снегов. Работайте в перчатках и берегите инструмент. Так он вам прослужит намного дольше.

Как выбрать бензиновую газонокосилку: сравнение видов, обзор моделей и критерии выбора. 145 фото лучших газонокосилок и их характеристики
Как выбрать кусторез для дачи: виды садового инструмента и советы по выбору лучших кусторезов (115 фото)
Компостер своими руками — как сделать садовый вариант. Простые и эффективные модели и пошаговая инструкция по изготовлению (115 фото)

Способы копки

В зависимости от грунтов на участке, где будут проводиться работы, строительство может вестись как открытым, так и закрытым способом.

Закрытого типа. Если грунт сыпучий, с песком, заранее вырытая шахта будет осыпаться. В таких случаях колодец роют из-под колец, которые, скользя по стенкам ствола, опускаются вниз под собственным весом.

Открытого типа. Если в составе грунта много глины, то стенки шахты будут прочными, деформаций можно не опасаться. В этом случае следует применять открытый способ строительства. Сначала роют шахту, затем устанавливают кольца, скрепляют их скобами, если они без замков, замазывают раствором швы.

Технология с поочерёдной установкой колец

Перед началом строительства нужно ответственно отнестись к выбору колец. От них зависит не только вкус и качество воды, но и долговечность всей конструкции. Лучшими считаются бетонные элементы с замковыми соединениями. Их проще монтировать. В случае строительства колодца на участке с подвижными грунтами такие кольца не будут смещаться друг относительно друга.

Весь процесс рытья закрытым способом представлен следующими этапами:

С помощью лебёдки и треноги на заданное место опускают первое кольцо.
Далее подкапывают его, вынуждая проседать под собственным весом.
После просадки первого кольца на 1 м, сверху на него ставят второе, соединяя с первым в замок или скрепляя с помощью скоб.
Замазывают цементным раствором шов.
Подобным образом производят установку остальных колец. Последнее ставят, когда впервые появится вода.
На дне делают фильтр около 50 см из камней и щебня.
В качестве гидроизоляции верхние три кольца снаружи обмазывают битумной мастикой и обматывают рубероидом.
Вокруг верхней части делают глиняный замок глубиной 2 м и шириной 1 м.
На оголовок ставят ворот и крышу.

Из преимуществ закрытого способа копки колодцев с железобетонными кольцами выделяют следующие:

Визуальный контроль над монтажом.
Своевременное выявление и устранение погрешностей.
Качественная герметизация колец.
Предотвращение осыпания грунта в шахте.

Из недостатков выделяют всего два момента:

Ограниченное пространство в стволе.
Необходим помощник.

Технология с установкой колец по достижению водоносного пласта

Копка открытым способом подразумевает под собой выемку грунта на полную глубину колодца. По достижении подземного источника в шахту опускают железобетонные кольца. Метод пригоден для плотных, стабильных грунтов, не склонных к осыпанию.

Порядок выполнения земляных работ следующий.

Подготовка шаблона. Из двух реек, длинной равной диаметру шахты, сколачивают приспособление в виде крестовины.
На поверхности почвы производят разметку и снимают плодородный слой.
Далее осуществляют выемку и подъём грунта.
Опустившись на 1 м, устанавливают треногу с подъёмным механизмом и продолжают земельные работы.
По мере углубления ствола, посредством шаблона и отвеса регулярно контролируют его размер и вертикальное расположение.
По достижению водоносного слоя в шахту опускают колодезные кольца, соединяя их между собой скобами. Стыки двух первых колец герметизируют специальными составами.
Для осадки ствола на одно-два кольца в водоносный пласт производят откачку воды с последующим удалением грунтовых масс.
Последнее кольцо ствола устанавливают так, чтоб оно выступало над уровнем почвы на 0,5 м.
На завершающем этапе промежутки между бетонной стеной шахты и грунтом засыпают и утрамбовывают.
Наверху шахты формируют гидроизоляционный замок из глины, поверх которого укладывают щебень.
Завершают строительство установкой ворота и крыши.

Из главных преимуществ открытого метода выделяют:

Неограниченную глубину шахты.

Вместе с этим способ не лишен и недостатков:

Сложно контролировать качество монтажа и герметичность стыков.
Высока вероятность осыпания стенок шахты.
Способ непригоден для сооружения колодцев на неустойчивых грунтах.
Большой вес конструкции не позволяет корректировать положение бетонных колец внутри ствола.
Высока вероятность попадания загрязнений из-за неплотной засыпки пространства между внешней стеной и грунтом.

Технические особенности экскаваторов драглайн

К числу основных особенностей подобной категории агрегатов представляется внушительный перечень оборудования, используемого для его работы. Длина стрелы драглайнов может достигать 100 метров, что позволяет осуществлять работы на внушительном удалении.

Вместимость устройств может варьироваться от 20 до 168 м3, что позволяет осуществлять манипуляции с огромными объемами грунта. Высота выгрузки таких агрегатов значительно выше, нежели у их стандартных аналогов, однако вес мощных моделей может достигать 8000 тонн.

Обязательно почитайте: Понижающий редуктор для мотоблока своими руками

Плуг с велосипедным рулём

Вариант мини-плуга представляет собой лопату с рулевым управлением. Обычное рабочее полотно лопаты соединяет с велосипедным рулём металлическая трубка, сварочное соединение проходит сбоку от рабочего полотна. Для возможности регулировки высоты добавляется пружинный механизм. Сама труба с рабочей стороны заостряется. Принцип работы инвентаря — поворотный. Рабочее полотно погружается в землю, поворотом руля почва отбрасывается в сторону. Объем грунта, обрабатываемого за один поворот, в несколько раз больше чем при работе классическим огородным инструментом. Профессиональный садовый секатор с храповым механизмом

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Рама из уголка

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь

Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Отрезают от обычных вил, приваривают на чудо-лопату.
Распрямляют пружины подвески.
Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами

Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно Все остальные размеры подбираете в зависимости от конструкции и используемого материала. Без лопаты не обойтись при садово-огородных работах

Этот инструмент совершенно незаменим при копке земли на участке. Правильно выбранное приспособление может существенно облегчить нелёгкий труд и сэкономить время

Без лопаты не обойтись при садово-огородных работах. Этот инструмент совершенно незаменим при копке земли на участке. Правильно выбранное приспособление может существенно облегчить нелёгкий труд и сэкономить время.

Виды колодцев

Перед началом работ следует определиться, каким будет ваш колодец:

Трубчатым или шахтным: колодец шахтного типа – это то самое классическое сооружение, из которого воду достают с помощью ведра и в который при необходимости (для очистки, например) можно спуститься самому. Трубчатый колодец – это та же скважина, только небольшой глубины. Для подъема воды ее необходимо оборудовать электронасосом или ручной помпой (колонкой). Строится колодец трубчатого типа проще, чем шахтный, но сделать это своими силами не получится, так как понадобится специальное оборудование.
Неполным или полным: эти разновидности также называют несовершенными и совершенными колодцами. В первом случае шахта достигает только водоносного пласта, во втором – пересекает его и упирается в нижерасположенный водоупорный слой грунта. Далее в нем делается выемка – зумпф, которая позволяет накопить больший запас воды. С той же целью нижнюю (водоприемную) часть шахты полного колодца часто делают расширенной. Такие сооружения возводят на тех участках, где планируется значительный расход воды. Для обычной же дачи, где живет одна семья, будет достаточно неполного колодца.

Не стоит прибегать к строительству полного колодца «на всякий случай», руководствуясь принципом «чем больше – тем лучше». При недостаточном расходе вода в таком источнике будет застаиваться.

Можно ли создать траншеекопатель для мотоблока своими руками?

Ответ утвердителен, ведь далеко не всем владельцам мотоблока по карману приобретение специализированных объектов, а в хозяйстве без канавокопателя приходится весьма трудно. Поэтому они находят выход из ситуации и создают собственные версии весьма продуктивных приспособлений указанного плана.

Что для этого необходимо?

Сварка;
Болгарка;
Две дорожные фрезы ЭЦ-1800;
Отвальная лопата;
Защитные кожухи;
Умелые руки и энтузиазм.

Для работы над самодельным траншеекопателем необходимо взять указанные дорожные фрезы, ибо их конструктивное решение подходит как нельзя лучше.

Сам процесс создания весьма незамысловат:

На переднюю подвеску следует прикрепить бар с двумя фрезами;
На задней необходимо разместить отвальную лопату для очистки канавы от земли;
Цепная передача и режущие диски в обязательном порядке должны быть оснащены защитными кожухами.

Увидев результат, человек наверняка спросит: «Как выкопать мотоблоком траншею, используя полученное оборудование?» Принцип работы следующий: после включения дисков фрезы, они производят выруб траншеи. Затем происходит включение привода ходовой части мотоблока. Агрегат начинает двигаться, а отвальная лопата отбрасывает раздробленный фрезами грунт наверх.

В процессе выкапывания оператор применяет минимум усилий, и это при том, что такое приспособление может углубляться в землю на 35 см, что намного продуктивней, чем классический ручной труд с тяжелой лопатой.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
компактные конструкции могут использоваться вблизи фундаментов;
возможность регулировки глубины рытья траншей;
возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.Техника умеет не только выкапывать траншеи, но полезна также при:

посадке деревьев;
вырезании блоков почвы;
разрыхлении грунта;
снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Технология рытья колодца

Процесс строительства включает в себя несколько этапов:

Поиск воды на участке,
Определение места,
Заключение договора на оказание услуг,
Подвоз материалов (железобетонные колодезные кольца, инструменты, и т.п.),
Рытье шахты,
Изготовление и установка домика.

Перед тем как приступить к строительству колодцев определяют место строительства. По правилам, он должен находиться не менее чем в 20 метрах от хозяйственных построек, септиков, дачных туалетов, выгребных ям. Если участок с наклоном, то для строительства выбирают более высокое место. Тип грунта определяет приток воды в колодце. Если в основании нашего сооружения глинистый грунт, то столб воды в колодце будет больше, а ежесуточный приток воды будет небольшим. Если в основании попался песчаный или суглинистый грунт (плывун), то столб меньше, но ежесуточная водоотдача выше.

Основные материалы, используемые при строительстве: железобетонные кольца с замком, гравий, цементный раствор и жидкое стекло (для замазки швов между кольцами). Верхнее железобетонное кольцо должно возвышаться над землей на три четверти метра. На верхнее кольцо устанавливается колодезный домик (козырек) либо бетонная крышка. Если установлен домик, то его дверца должна плотно запираться и не должна иметь щелей. Приток воды в колодце зависит, прежде всего, от мощности водоносного горизонта. Обычно приток воды в сутки составляет от одного до трех кубометров воды. Однако, фирмы, специализирующиеся на рытье, не могут гарантировать конкретный объем воды. Водоотдачу будущего колодца можно определить по уровню в соседних колодцах. Если у соседей в колодцах вода есть, то и в Вашем колодце вода тоже будет примерно на том же уровне.

Обычно копают колодец вдвоем. Мастер работает наверху: поднимает наполненное ведро, а мастер внизу: заполняет ведро грунтом, герметизирует швы, забивает скобы, следит за вертикальностью колонны. Копка производится открытым или закрытым способами.

Из оборудования используется: отбойные молотки, перфораторы, электролебедки, дреннажные насосы, помпы, шланги и прочие вспомогательные инструменты. Если при проходки шахты попадается крупный камень, то до тонны специалисты могут поднять, выжигается паяльными лампами и дробится дробильными установками.

При проходки шахты имеют место и следующие скрытые работы: выборка и засыпка карманов, обсыпка верхней часть колонны, крепление и герметизация швов. От этих работ зависит не только качество воды в колодце но и долговечность колодца.

По мере проходки колодца — кольца скобируются (три скобы на шов) и стягиваются цементно-песчаным раствором, чтобы шахта колодца не расходилась. Кольца устанавливаются на 2-3 метра ниже водоносного горизонта, глубина колодца зависит от водопритока и возможности установить шахту на нижние водоносные слои.

На дне колодца крепится осиновый щит, сверху укладывается 4-5 ведра щебня-гравия или речной гальки, для фильтрации воды песком. Пространство, между кольцами и грунтом заполняется песком или супесью. Колодец постепенно заполняется водой, и при помощи электронасоса вода выкачивается до полного ее осветления.

Расчет водоотдачи можно провести по формуле:

Д=(Вх60):Т

Д – дебит колодца (литр в час),

В – объем воды до откачки (литры),

Т – время, в течение которого восстановился уровень воды, плюс время, в течение которого откачивали воду, 60 – числовой коэффициент.

Порядок работы обратной лопаты

Планируя выяснить, как работает одноковшовый экскаватор с обратной лопатой, необходимо отметить, что алгоритм его применения напрямую зависит от типа привода, реализованного в изделии. Самыми популярными представляются гидравлические экскаваторы, оснащенные независимым приводом. В этом случае порядок работы будет крайне прост:

Заглубление стрелы, размещение рукоятки.
Загрузка рабочего органа.
Выгрузка ковша с одновременным его разворотом для предотвращения высыпания земли.
Поворот к нужному месту и последующий сброс грунта.

Если устройство оснащено двухканатным приводом рукоятки и фиксированным ковшом, то алгоритм работы будет несколько отличаться, поскольку для управления агрегатом будут использоваться подъемный и тяговый канаты. Сам процесс аналогичен предыдущему варианту, за исключением наличия фиксированного ковша, который не способен разгибаться.

Принципы конструирования

Септик представляет собой герметичную емкость, состоящую из нескольких секций. Односекционный вариант применяется крайне редко, наиболее распространены конструкции, включающие две или три секции.

Двухсекционные септики применяются при объеме стока да 10 м³/сутки, а трехкамерные — свыше 10 м³/сутки. Как правило, все секции объединены в один общий корпус (металлический, пластиковый или бетонный), но возможно и отдельное исполнение.

Каждая секция (камера) выполняет специфические функции. В первый отсек непосредственно входит канализационный сток. В этой зоне обеспечивается грубая очистка сточной жидкости — гравитационное осаждение и механические фильтры. Другими словами, в секции 1 крупные и тяжелые нечистоты выпадают в осадок под действием собственного веса и отфильтрованные сеткой. На дне постепенно образуется ил из таких компонентов.

Вторая камера считается анаэробным реактором. В ней разлагаются соединения, возникшие под действием моющих средств, средств личной гигиены, и различная органика естественного происхождения. Для ускорения реакции могут добавляться катализаторы. Секция 3 септика исполняет роль финишной очистки, где обеспечивается окончательное осветление сточных вод.

Здесь при гравитационном отстаивании взвешенных частиц достигается степень очистки свыше 62%. Все секции соединены между собой и имеют запорную аппаратуру, не допускающую возврат потока. В двухсекционном варианте септика исключается вторая камера.

Фильтрационный колодец. На дне последней секции формируется естественный фильтр из слоев песка и щебня. Сооружение такой системы разрешается при условии, что глубина залегания грунтовых вод превышает глубину септика минимум на 1 м, при этом нижний фильтрующий слой должен находиться на высоте не менее 50 см над водным пластом. Только таким образом обеспечивается надежная почвенная доочистка стока.
Фильтрующая траншея. Если грунтовые воды поднимаются высоко или грунт глинистый, то углублять колодец нельзя, а сброс из последнего септика происходит в верхних слоях почвы. Для того чтобы обеспечить фильтрацию и в таких условиях, необходимо увеличить площадь фильтра, что и достигается формированием закрытой траншеи. Ее можно вырыть открытым способом протяженностью до 10-15 м от колодцев. На дно по всей длине укладывают песок и гравий, обеспечивающие постепенную отдачу стока в почву.
Фильтрующее поле или впитывающая траншея. Эта конструкция формируется из системы дренажных труб, т.е. труб с перфорацией. Ими покрывается значительная площадь для обеспечения капельного сброса. Обустраивается фильтрующее поле при повышенных санитарных требованиях.

При конструировании колодцев-септиков выдвигаются такие основные требования:

Первая секция должна иметь необходимый объем и полную герметичность, исключающую попадание нечистот в почву. Канализационный вход располагается в верхней части емкости, в то время как выход устраивается в нижней части секции, но выше осадочного ила. На выходе устанавливается сетка для задержки крупных частиц.
Во второй секции скапливаются газообразные продукты распада стоков, поэтому помимо полной герметичности от почвы, следует позаботиться и об изоляции в зоне люка. Для снижения опасной концентрации патогенных микроорганизмов в эту камеру вводятся антисептики и специфические составы с полезными микроорганизмами, в частности метаногенные бактерии.
Последняя камера должна обеспечивать сброс очищенного стока в почву, то есть иметь систему фильтрации.

Конструкции

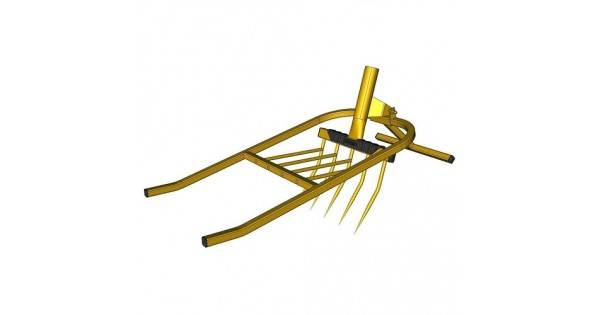

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья

Преимущества и недостатки инструмента

Чудо-лопата зарекомендовала себя с хорошей стороны, поскольку она заметно облегчает работы на поле и в огороде. Инструмент совмещает вскапывание с рыхлением, что экономит время и силы. Поэтому использование такой лопаты дает довольно много ощутимых преимуществ:

Процесс копки заметно облегчается, поскольку основная нагрузка ложится на ноги и руки, а спина при этом остается практически прямой (в отличие от обычной лопаты).
Экономятся не только силы, но и время. Огород можно вскопать в 1,5–2 раза быстрее.
Сорняки удаляются очень легко и эффективно. Их корни оказываются вырванными практически целыми. Поэтому землю можно капитально очистить от сорных растений.
Чудо-лопата позволяет выкапывать корнеплоды, что опять же облегчает труд.

Однако у этого инструмента есть и недостаток – он значительно тяжелее обычной лопаты. Хотя поднимать при работе его не нужно. Передний упор ставят в начало ряда, ногой нажимают на основные вилы, после чего лопату волоком (по земле) переставляют на шаг ближе (и так до конца ряда). Со временем перемещение инструмента по почве станет практически незаметным.

Основные характеристики для одноковшовых моделей

К основным техническим параметрам любых типов одноковшовых экскаваторов относят:

предельная высота и глубина рытья грунта;
максимальный радиус выполнения работ;
предельная длина стрелы – допустимый параметр загрузки.

При проведении различных строительных работ чаще всего используют (покупают или арендуют) экскаваторы, оснащенных ковшом с объемом от 0,15 до 4 м³. На территории стран СНГ намного чаще применяются машины 4 или 5 группы, емкость ковшей которых варьируется в пределах от 0,65 до 1 кубометра. Ряд производителей поставляет на рынок спецтехнику с полной автоматизацией ряда рабочих опций (процессов).

При этом на любой агрегат можно установить вспомогательное навесное оборудование. К нему относят:

обратная или прямая лопата;
грейфер;
драглайн.

Такие приспособления позволяют не только рыть землю, но и разрабатывать, перемешивать, грузить и складировать грунт.

Помимо перечисленных приспособлений, на экскаваторы с одним ковшом нередко устанавливается сменное оборудование для автоматизации процессов. Например, для очистки дна выемок или дробления больших валунов. Существуют варианты навесного инструмента для уплотнения грунта на откосах или разрушения промерзлой почвы.

Окончание работ

Чтобы получить качественную воду, необходимо скважину оборудовать донным фильтром, состоящим из нескольких слоев:

речного песка;
речной гальки;
дикого камня.

Толщина каждого слоя должна составлять от 12 см до 15 см. Дикий камень укладывают как можно плотнее друг к другу. Далее колодец необходимо прокачивать до тех пор, пока не пойдет чистая вода.

Промежуток, оставшийся между грунтом и кольцами, засыпается гравием и уплотняется. На верхнем кольце источника делается глиняный затвор из водоупорной глины. Устье колодца закрывается крышкой.

Колодец может служить не только источником воды, но и элементом ландшафтного дизайна. Его наземную часть облицовывают речным камнем, сооружают декоративную конструкцию, а также украшают цветами, зеленью и садовыми фигурами, превращая в предмет гордости домовладельцев.

Техника безопасности при рытье траншеи экскаватором

Требования безопасности установлены положениями СНиП 12-03-2001 и 12-04-2002. Охрана труда рабочих обеспечивается за счет предоставления средств индивидуальной защиты, проведения мероприятий по коллективной защите и устройства санитарно-бытовых помещений. Необходимо также обеспечить соответствие условий труда действующим нормам. До начала работ проводятся основные мероприятия, направленные на обеспечение их безопасности:

Персонал проходит обучение и инструктаж.
Комиссией принимаются зачеты по правилам безопасности труда.
Выдаются средства индивидуальной защиты.
Объект оборудуются средствами пожаротушения.

Спецтехника размещается на площадке таким образом, что остается достаточное пространство для маневрирования на безопасном расстоянии и достаточный обзор рабочей зоны. Составляется и соблюдается график движения техники по объекту. Исправность машин проверяется перед началом каждой смены.

Машинистам экскаватора запрещено:

работать на неисправной машине;
устранять неполадки во время работы;
покидать машину с работающим двигателем;
допускать в кабину экскаватора посторонних лиц.

Во время работы экскаватора на площадке не допускается проведение других работ со стороны забоя, рабочие должны находиться на расстоянии не ближе 5-ти метров от радиуса действия машины. Если на площадке одновременно работают два бульдозера, то расстояние между ними должна составлять не менее 10-ти метров.

Инструменты и оборудование для копки колодцев
