Самодельный тепловой насос
- На место, где будет установлен компрессор, крепятся держатели под него.
- Металлические полые трубки обматываются вокруг цилиндра. Создается змеевик, витки должны быть одинаковыми.
- Понадобится металлическая емкость из двух одинаковых половинок. В одну часть укладывается змеевик. Части спаиваются. В емкости делаются резьбовые отверстия для выходных трубок змеевика.
- Устанавливают пластиковую бочку, которая будет испарителем. В бочку заводят трубы внутреннего контура.
- Для вывода воды в бассейн используются пластиковые трубы.
- Соединяются все элементы в одну систему.
- Специалист заполняет конструкцию фреоном.
Какую фирму выбрать?
Насосы для бассейнов выполняют важную роль при очистке бассейнов и циркуляции воды внутри искусственного водоема
Поэтому для поддержания гигиенических норм воды и безопасного использования бассейна важно выбрать качественный насос
Наиболее функциональные и надежные в эксплуатации модели в 2021 году по отзывам покупателей и экспертов выпускают четыре компании:
- Intex, Bestway, Jilong (Китай);
- Summer Escapes (США).
Перечисленные производители выпускают как бюджетные, так и дорогие модели насосов для бассейна. Поэтому покупатель может выбрать модель с оптимальным соотношением необходимых характеристик, качества исполнения и цены.
Производители тепловых насосов
Профессионалы выбирают комплектующие для отопления основываясь на том, какой компанией они были произведены. Репутация производителя помогает определить степень качества изделия. Это правило распространяется на насосы. Производители, товары которых представлены в рейтинге:
- Stiebel Eltron – международное предприятие, основанное в 1924 году в Германии. Компания производит большое количество электрических приборов, водонагревательной, отопительной техники. Процедура изготовления проходит на высокотехнологичном производстве, позволяющем делать сложные, качественные комплектующие.
- Daikin – японский производитель, работающий с 1924 года. Продукция бренда распространилась по большинству стран мира. Компания крупными объёмами изготавливает передовое нагревательное/отопительное оборудование. В её ассортименте присутствует много эффективных моделей насосов.
- Cooper&Hunter – компания, созданная в результате объединения трёх небольших производителей кондиционного оборудования в 1916 году. На данный момент продукция американского бренда пользуется признанием во всём мире: аппараты используются для оборудования тепловых систем в бытовых, офисных, производственных помещениях.
- Gree Electric – самый крупный производитель кондиционеров и отопительного оборудования в Китае. Изготавливает товары всех типов, от бытовых до промышленных. Известен производством многофункциональных аппаратов, обеспечивающих эффективное и экономное отопление.
- Mitsubishi – японский конгломерат с более чем полуторавековой историей. Включает сразу несколько компаний, производящих высокотехнологичные решения для различных сфер жизни, известна производством автомобилей. Но кроме них изготавливается и огромное множество другой техники.
- Fairland – компания, основанная в 1999 году. Она очень быстро смогла получить мировую известность благодаря производству отопительного, кондиционного, бассейнового оборудования с внедрением инновационных технических, конструкционных решений.
- Kitano – относительно молодой производитель, продукция которого появилась на российском рынке только в 2013 году. Производит воздушно-водяные тепловые насосы, рассчитанные на продолжительное использование. Устройства способны поддерживать комфортную температуру даже в самых холодных условиях.
- Hitachi – компания, которая производит множество технологичных моделей оборудования для отопления и кондиционирования отоплений. Изготавливает универсальные аппараты, способные эффективно работать в любых типах помещений.
- Panasonic – крупная японская машиностроительная корпорация,работает с 1918 года. Считается одним из самых крупных производителей бытовой техники с электронными приборами для дома. Среди разнообразных товаров можно найти и отопительное оборудование высокого качества.
Самостоятельное изготовление теплового насоса
Наиболее осуществимым является изготовление своими руками насоса системы воздух-вода. Для этого нужно собрать и подготовить основные элементы конструкции (испаритель, компрессор и конденсатор) и объединить их в единое целое.
Создание теплового насоса своими руками
Для создания испарителя можно использовать полимерный бак большого объема. Для этого в бак помещается змеевик цилиндрической формы. Изготовить змеевик можно самостоятельно, обмотав медную трубку вокруг цилиндрического объекта подходящего размера. После этого к баку монтируется система нагнетания воздуха. Испаритель готов.
Далее нужно соорудить конденсатор. Для него аналогичным образом изготавливается второй змеевик, который помещается во второй бак, на этот раз металлический. Метал желательно должен быть устойчив к коррозии. После помещения змеевика в бак концы медной трубки выводятся наружу, а бак герметизируется посредством сварки.
Изготовить в домашних условиях компрессор представляется маловероятным. Поэтому нужно просто найти или купить этот элемент, снятый со старой сплит-системы. Когда три основных элемента готовы, производится их соединение системой труб. После этого необходимо провести заливку хладагента и наладить электропитание агрегата. Остается обеспечить контакт конденсатора с нужным теплоприемником и можно запускать тепловой насос.
Таким образом, выгода от использования теплонасоса для подогрева воды в бассейне оправдывает вложения в его приобретение. Тем более, что они окупятся в перспективе длительного использования.
Преимущества геотермальных насосов
Обычный циркуляционный насос для бассейна постепенно вытесняется с рынка новыми тепловыми моделями.
Преимущества использования геотермальных агрегатов очевидны:
- Существенная экономия средств на подогрев воды.
- Возможность обогрева самого помещения бассейна в зимний период.
- Возможность использования в системах вентиляции и кондиционирования.
- Безопасная эксплуатация в условиях повышенной влажности.
- Удобство монтажа: для установки теплового насоса не требуется сложной проектной документации и согласований.
- Взрыво- и пожаробезопасность.
- Экологичность: отсутствие выхлопных газов и продуктов горения позволяет устанавливать насос внутри помещения без специальной доработки вентиляционной системы.
Геотермальные насосы для бассейнов успешно используются и в быту. Агрегат монтируют в отопительный контур для подогрева теплоносителя, используют в системе горячего водоснабжения или кондиционирования дома.
Основные характеристики и расчет мощности теплового насоса
Общая рациональность установки теплонасоса для отопления дома оцениваются, прежде всего, по финансовым тратам. Сюда входят:
- цена покупки оборудования;
- стоимость монтажа, которая может включать земельные работы;
- траты на периодическое обслуживание;
- примерная стоимость ликвидации частых неполадок.
Выбор модели по мощности, как было сказано выше, базируется на общей потребности в теплообеспечении. Примерный расчет для одноэтажного дома 10х10 метров (300 кубометров объема) выглядит примерно так:
- учитывается максимальная отрицательная зимняя температура (-20);
- определяется разница между комнатой и окружающей средой (20 — -20 = 40);
- высчитываются теплопотери стен, по справочным данным их материала (для кирпича табличное значение 1, теплопотери — 1х300х40 — 12000 килокалорий в час или 13,5 кВт).
Полученная цифра — показатель минимальной мощности теплового насоса, которого хватит для отопления дома. Для выбора оптимальной модели характеристику нужно увеличить минимум на 50%. Это делается из-за того, что теплонасосу зимой придется работать в неоптимальных условиях, близко к нижней точке нулевой эффективности по температуре окружающей среды. Полученная цифра для рассматриваемого примера — около 20 кВт.
Вторая часть расчета — выбор емкости накопительного бака. Данную часть системы рекомендуется устанавливать, чтобы теплонасос мог работать ограниченное число циклов в сутки. В документации к оборудованию приводятся рекомендации по объему теплоаккумулятора для определенного показателя цикличности. Среднестатистическая цифра — 30 литров на киловатт при 3 запусках, 20 литров — при 5 запусках. Таким образом, для дома в рассматриваемом примере понадобится бак накопителя минимум в 400 литров для пяти циклов работы теплонасоса в сутки.
Особенности монтажа устройства
Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.

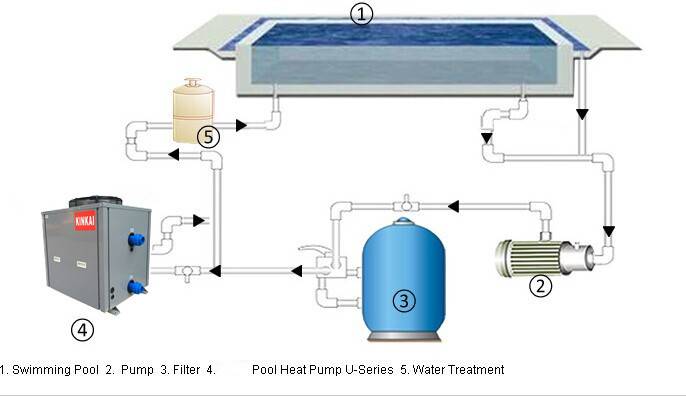

Схема функционирования теплового насоса, подключенного к бассейну:
- Тепловой насос для бассейна
- Дистанционное устройство управления
- Чистая вода для бассейна
- Циркуляционный насос
- Байпас (обводной канал) и регулировочные клапаны
- Труба подачи воды из бассейна
- Фильтр
В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.
Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования
Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса
Место для установки такого оборудования должно соответствовать следующим требованиям:
- хорошая вентиляция;
- отсутствие препятствия для передвижения воздушных масс;
- удаленность от открытого огня и других источников тепла;
- защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
- доступность для технического обслуживания и необходимого ремонта.

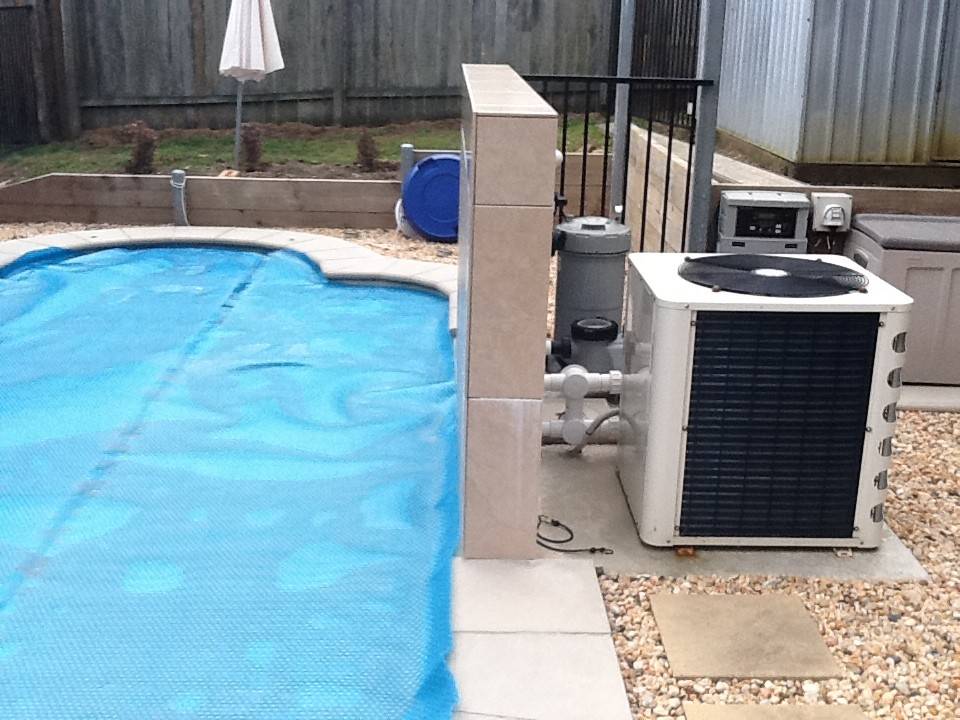

Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.
Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.
Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума
При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение
Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.
Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.
В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.
Все токопроводящие узлы следует в обязательном порядке заземлить. Для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию.
Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.
Особенности монтажа и эксплуатации
Различные виды тепловых насосов для бассейна требуют грамотного монтажа – это основная гарантия эффективности установки.
Есть и еще ряд технических нюансов, влияющих на КПД агрегата:
Монтаж тепловых насосов
- Трубопровод теплообменника рекомендуется изолировать материалами, поглощающими вибрацию и не пропускающими тепло. Это снизит потери энергии в окружающую среду.
- Во время монтажа рекомендуется периодическая диагностика установленного оборудования. Так можно своевременно выявлять и устранять недостатки системы до ее ввода в эксплуатацию.
- Электрические соединения требуют тщательной изоляции. Насосы для бассейнов работают в условиях повышенной влажности, и при недостаточной изоляции оборудование быстро придет в негодность.
- Все комплектующие, вспомогательные и расходные материалы должны подбираться в соответствии с рекомендациями завода-изготовителя. Это обеспечивает совместимость и стабильную работу всех узлов установки.
Агрегат монтируют после магистральных фильтров, до входа в систему обеззараживания. Каждая модель теплового насоса оснащена блоком автоматического управления. В процессе эксплуатации установка практически не нуждается в участии человека.
Основной недостаток тепловых насосов – их высокая стоимость. В нашей стране они пока доступны узкому кругу потребителей. Но экономическая эффективность установки позволяет окупить затраты на ее приобретение и монтаж буквально за несколько месяцев использования.
Монтаж теплового насоса воздух-воздух раздельного типа
Монтаж ТН такого типа похож на установку кондиционера по своему принципу. Нужно разместить наружный блок с испарителем на улице и внутренний – в помещении. Между собой они связаны медной трубкой с термоизоляцией, по которой проходит хладагент ( фреон ).
При выборе места стоит помнить, что чем дальше разнести блоки, тем больше потерь тепла будет. Спецы говорят, что между ними должно быть не более 5 метров трассы, но часто такое нельзя реализовать (см. фото). Особенно, если речь об обеспечении теплом большого дома. Трубки должны быть обязательно утеплены, причем не подручными средствами, а специальной теплоизоляцией, желательно с металлизированным покрытием.
Слишком большое расстояние и длина трубок — дополнительные потери тепла и снижение КПД.
Некоторые тепловые насосы имеют возможность подключить несколько внутренних блоков к одному наружному. В таком случае они должны иметь собственные пульты для регулировки температуры. По сути, это аналог мультизонального кондиционера.
Место установки наружного блока теплового насоса
Чтобы тепловой насос лучше функционировал, нужно правильно выбрать место для монтажа наружного блока. Его лучше установить с ветреной стороны, чтобы испаритель хорошо отбирал тепловую энергию.
Внешний блок воздушного теплового насоса нужно устанавливать на достаточном расстоянии от земли. Его не должно заносить снегом. Если установить его ниже 0,5 метра над землей, под ним будут образовываться снежные заносы. Чем выше расположен вешний блок, тем лучше его обдувает ветер.
Для защиты от осадков желательно поставить козырек над блоком. Избыток влаги осенью и весной могут приве6сти к обмерзанию ламелей радиатора испарителя. Это приведет к снижению COP (КПД) теплового насоса.
Монтаж медных трубок
Медные трубки нужно гнуть с помощью специальных трубогибов (см. фото). Они не универсальные, рассчитаны на разный диаметр труб. Так как плотность их стенок зависит от сечения, то и диаметр круга трубогиба зависит от диаметра трубки.
Профессиональный трубогиб для медных трубок.
Иногда с тепловым насосом поставляют медную трубу для монтажа. Иногда на ней есть резьба для соединения, а на патрубках теплонасоса – ответная резьба. Длина трубки редко подходит для нужд, ее надо либо нарастить, либо обрезать. В обоих случаях придется паять.
Есть два способа скрепить медь – спаять и сварить. Сварка более надежна, но хлопотна. Поэтому большинство монтажников прибегают к пайке, главное – чтобы расходный материал был качественным, иначе со временем будут происходить просечки. Фреон в состоянии газа легко выходит через любые отверстия. Поэтому даже микротрещины – большая проблема.
Запуск теплонасоса
При пуске теплонасоса нужно чтобы давление в магистрали было таким, как указал производитель. Чтобы его обеспечить используют манометрическую станцию, вентиль или аналогичный инструмент.
Если в трубках останется воздух, вместе с ним попадет и влага. Даже небольшого ее количества хватит, чтобы компрессор начал быстро изнашиваться. При работе ТН она кристаллизуется и кристаллы льда повреждают рабочие части оборудования. Поэтому перед закачкой фреона из магистрали нужно откачать воздух вакуумным насосом.
ВажноЕсли моноблок или наружный блок теплового насоса перевозили в горизонтальном состоянии, нельзя запускать его сразу после подключения. Он должен простоять в рабочем положении три и более часа, а лучше — день
Холодильное масло должно стечь в нижнюю часть системы, чтобы предотвратить ее повреждение.
Монтаж воздушного теплового насоса можно представить как такой алгоритм действий:
- Выбор места для наружного и внутреннего блока;
- Монтаж магистрали из медных трубок с термоизоляцией;
- Спайка (сварка) трубок;
- Закачка хладагента;
- Контроль давления.
После того как все шаги сделаны, можно запускать тепловой насос. Что касается теплонасосов воздух-воздух, с ними редко бывают проблемы. Они просты в эксплуатации, а установить, подключить и запустить его сможет любой при наличии нужного инструмента.
Как видим, монтаж теплового насоса воздух-воздух раздельного типа намного сложнее чем установка моноблока. По существу этот процесс схож на установку кондиционера. Поэтому с ним не так тяжело справиться, имея соответствующие навыки. Но лучше не рисковать и воспользоваться помощью профессионалов.
Как выбрать насос для бассейна в соотношении цена/качество?
При покупке насоса для бассейна особое внимание следует обратить на шесть технических характеристик устройства:
- Вид оборудования. Выделяют четыре разновидности насосов для очистки бассейнов:
- Самовсасывающий насос. Он используется для фильтрации воды в бассейне. Особенностью такого оборудования является то что оно способно закачивать воду и выбрасывать ее на высоту около трех метров.
- Циркуляционный насос. Такие устройства формируют фонтан или выдают воду пузырями в определенном участке бассейна. Это позволяет насосу вбирать грязную воду и выдавать уже очищенную и обогащенную озоном воду. Для домашнего применения в обычном бассейне подойдет низкопарный циркуляционный насос, а для бассейнов с фонтанами и аттракционами лучше использовать высокопарные циркуляционные модели с более высокой мощностью.
- Фильтрующий насос. Такое оборудование отличается компактностью и часто небольшим весом. Поэтому они наиболее популярны для небольших домашних бассейнов надувного или каркасного типа. Фильтры-насосы удаляют из воды мусор и мелкий сор и предотвращают цветение воды и развитие в них бактерий.
- Тепловой насос с подогревом. Он позволяет, кроме перекачки и фильтрации воды, выполнять подогрев бассейна. Для этого в устройстве предусмотрен нагревательный ТЭН. Тепловые насосы отлично подходят для длительных купальных сезонов — вплоть до поздней осени.
- Тип фильтр-насоса. Все насосы для бассейнов оснащаются фильтрами для очистки воды, которые задерживают мусор и примеси внутри насоса и выбрасывают в бассейн очищенную воду. Они необходимы для того, чтобы сохранять воду чистой и производить ее полную замену как можно реже. В зависимости от конструктивных особенностей фильтры делятся на три типа:
- Песчаный — это самая бюджетная разновидность фильтра. Очистка воды в нем производится при помощи кварцевого песка с крупной фракцией, который засыпается в специальную емкость в насосе. Этот материал способен задерживать частички величиной более 20 микрон. Песчаный фильтр чаще всего используется для надувных и каркасных бассейнов.
- Картриджный — это фильтр из полипропилена или полиэстера, который задерживает механические частицы величиной от 5 микрон. Периодически картриджный фильтр необходимо промывать от грязи. А при сильном загрязнении лучше полностью заменить его.
- Диатомовый — это фильтр новейшего поколения. Очистка воды с его помощью производится благодаря картриджам. Которые наполнены специальным порошком из ископаемого планктона. Частички планктона имеют очень мелкую фракцию. Поэтому диатомовый фильтр очищает воду максимально тщательно, удаляя частицы размером от 3–5 микрон. Такой фильтр не удастся промыть при сильном загрязнении. Его нужно будет полностью заменить.
- Производительность насоса. Чем выше производительность насоса, тем больше литров воды за час он сможет очищать. Высокий параметр производительности позволяет затрачивать меньше времени на чистку бассейна.
- Уровень шума. Этот параметр напрямую влияет на комфортность использования насоса. Уровень шума в основном зависит от производительности насоса. Чем она выше, тем более шумной будет работа насоса во время очистки воды.
Советы по выбору
Купить тепловой насос Френетта советуют чаще для крупных промышленных организаций — так как там нужна большая мощность. Ее обеспечивают высокие температуры, а значит — с установкой работать нужно аккуратно.
Подобная установка для частного дома является решением достаточно редким — в продаже установку найти непросто, ввиду ее конструктивной сложности.
К сожалению, несмотря на столь внушительную эффективность, в качестве бытового отопительного прибора данная установка не прижилась — так что просто пойти в любой магазин климатического оборудования и купить такой обогреватель — нельзя.
И все-таки для дома некоторые умудряются изготавливать тепловые насосы Френетта своими руками.
Сделать это несложно и выгодно – затраты на топливо и элементы будут намного ниже, чем оценочная стоимость выработанной энергии таким устройством.
Некоторые умельцы изготавливают тепловой насос Френетта, отзывы о чем затем нередко выкладывают, делясь собственным мнением:
Евгений, 43 года, Москва:
Сергей, 39 лет, Екатеринбург:
Хотя, казалось бы, все сделали правильно и по чертежу, да и народ у нас грамотный — странно даже, что не сработало.
Коллега как-то показал схему и описание насоса Френетта, ну и я загорелся — времени свободного хватает, небольшая дача имеется — там, собственно, и экспериментировал.
Что сказать — толковую информацию искал неожиданно долго — несмотря на то, что в Интернете предостаточно чертежей и видео по теме, но некоторые тонкости все-таки упускаются, внимание уделяется только основной сути. В результате собрать установку с горем пополам у меня получилось, и работает она очень даже эффективно. Только вот сомневаюсь, что с такой задачей справится обычный человек, не имеющий специфических познаний
Только вот сомневаюсь, что с такой задачей справится обычный человек, не имеющий специфических познаний
В результате собрать установку с горем пополам у меня получилось, и работает она очень даже эффективно. Только вот сомневаюсь, что с такой задачей справится обычный человек, не имеющий специфических познаний.
Как собрать?
На практике проще всего изготовить тепловой насос Френетта своими руками без вентилятора и малого цилиндра. Остается масло в качестве теплоносителя.
Внутрь большого цилиндра помещают десяток дисков из металла. Именно они будут вращаться, заменяя малый цилиндр.
К устройству присоединяют радиатор — именно в него и будет поступать масло, охлаждаться, отдавая тепло, и возвращаться в насос. Таким образом, нам понадобятся:
- Цилиндр;
- Диски из металла;
- Закрепительные элементы (гайки);
- Стержень;
- Трубы и радиатор;
- Масло — может быть любое техническое (рапсовое, хлопковое) или минеральное;
- Моторчик (электрический), вал которого должен быть удлинен.
Так же, как и в оригинальной модели, необходимо обеспечить зазор между большим цилиндром и дисками — для этого заранее вычисляется их диаметр.
Сверху и снизу проделывают отверстие для трубы, которая выходит на радиатор.
Разогретое в корпусе масло будет выходить через верхнее отверстие, отдавать тепло через радиатор и возвращаться через нижнее для последующего нагрева.
При монтаже стержня нужно установить подшипник в основание — для легкого вращения дисков и снижения силы трения. В противном случае устройство будет работать хуже, а вдобавок — в разы быстрее придет в негодность.
Двигатель подойдет любой необходимой мощности для конкретной установки. Если мы делаем насос Френетта сами, то под рукой может оказаться мотор от старого вентилятора, к примеру — он хорошо впишется в конструкцию.
Для удобства к системе можно добавить термодатчики, которые будут включать/выключать двигатель. Это позволит сделать насос еще более экономным и рациональным в использовании, тем самым автоматизировав управление установкой.
После завершения работ по сборке самой конструкции, следует заполнить установку маслом, после чего подключить рабочий стержень к приводу, а входные и выходные линии по маслу — с линиями, ведущими к радиатору отопления.
Выполнив завершающую проверку правильности сборки — можно пробовать включать установку в работу.
Установка подобного типа может одинаково эффективно применяться как для прогрева здания, так и для отдельной комнаты. На практике выявлено, что целесообразнее всего использовать его, совмещая с системами теплых полов.
Подобное решение позволит получить достаточно эффективный отопительный контур, позволяющий справляться с низкой температурой внутри помещения.
Фильтрующие насосы
Фильтрация воды должна быть обязательно. Если ее не осуществлять, то на поверхности появится зеленоватый налет, водоросли, размножатся бактерии. Бассейн станет больше похож на обычный пруд, и его будет тяжело постоянно очищать от ила и других загрязнений.
Этот тип насоса вбирает в себя воду и пропускает ее через фильтр песочного или бумажного типа, а затем весь очищенный объем под напором выпускает обратно в водоем. Такая установка подходит только для очищения от механических загрязнений. Если нужно устранить микробы и бактерии, необходимо дополнительно установить оборудование – озонатор. А если такая покупка слишком тяжела для бюджета, можно использовать химикаты или хлор, а не насосный очиститель.
Несколько слов о расчетах
Применение энергии теплового насоса для других нужд
Основной элемент, по которому выполняется расчет – это теплообменник. Узел, в котором происходит непосредственно нагрев воды. Если подобрать агрегат с недостаточно мощным теплообменником, то даже при круглосуточной работе насоса не удастся поддерживать температуру воды на заданном уровне. А использование чересчур мощного агрегата будет не выгодно с экономической точки зрения.
P = 1,16 × ΔT/t × V
- где Р – мощность, кВт.
- 1,16 – поправочный коэффициент, учитывающий потери тепла через конструкционные элементы бассейна.
- ΔТ – разница между исходной и заданной температурой воды, °С;
- t – время, которое потребуется насосу для прогрева всего объема воды до заданного значения, час.
- V – объем воды в бассейне, м3.
Это элементарная формула для ориентировочного расчета теплообменника. Стоит заметить, что алгоритм позволяет определить только агрегат для подогрева воды. По этой формуле нельзя рассчитывать более сложные системы, которые включают отопительный контур, кондиционирование, подогрев теплоносителя для теплого пола.
P = 1.16 Х ΔT/t Х V (кВт), где
- 1,16 – коэффициент, дающий поправку на потери тепла при контакте с конструкциями бассейна;
- ΔT – разница между исходной температурой воды и температурой, до которой воду в бассейне необходимо подогреть, ºС;
- t – время, в течение которого тепловой насос позволяет обеспечить подогрев воды до заданной температуры, час;
- V – объем бассейна, куб. м.
Этот расчет позволяет определиться с типом оборудования на начальном этапе, но следует отметить, что здесь не учтены такие факторы, как вентилирование помещения бассейна, кондиционирование воздуха, регулирование влажности воздуха и т. п. Чтобы провести такие подробные расчеты, следует применять более сложные методики, по поводу которых лучше проконсультироваться у специалистов.

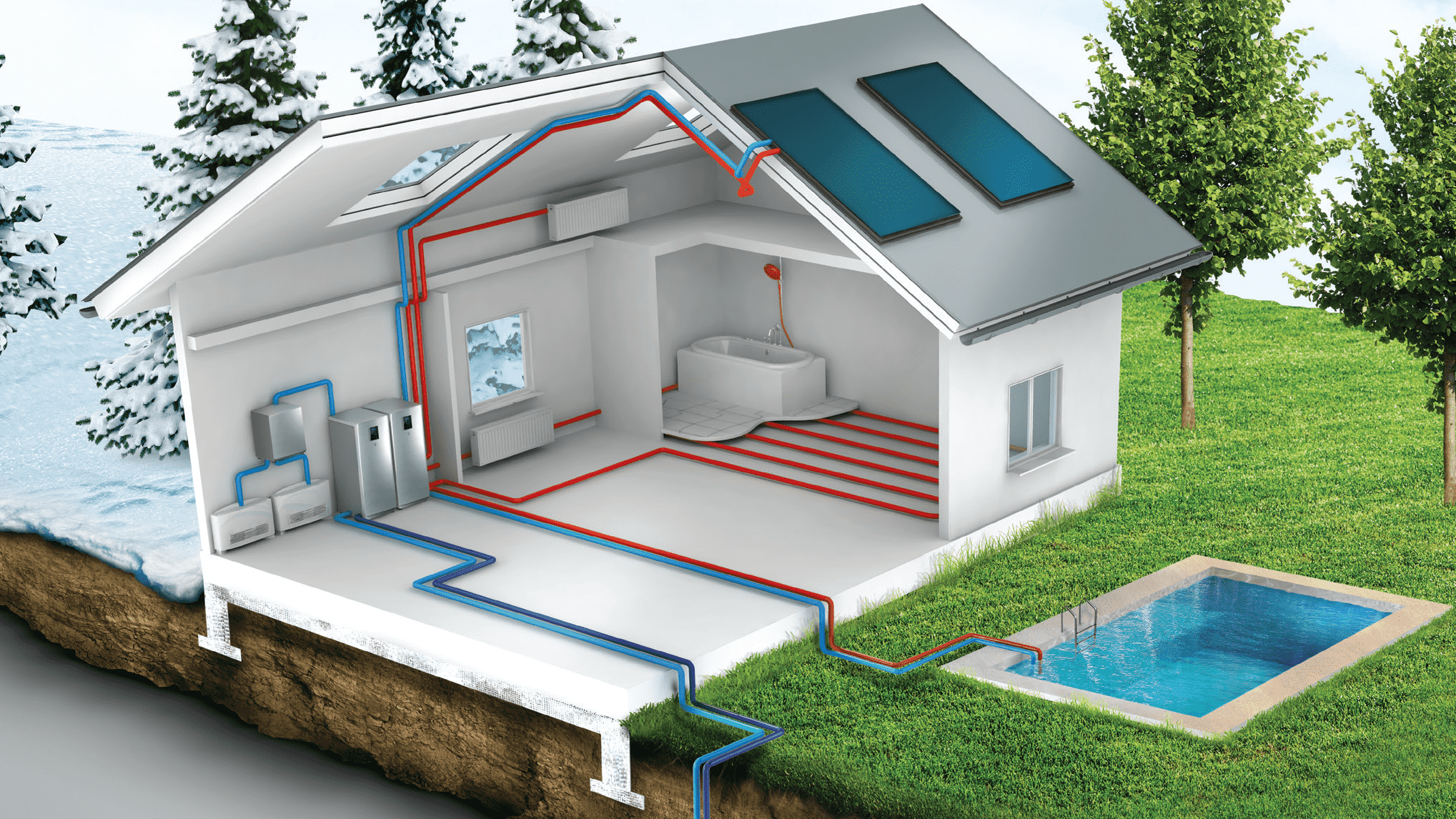

Энергию, получаемую с помощью теплового насоса, можно эффективно использовать не только для бассейна, но и для других целей: отопления комнат, подогрева горячей воды в водопроводе, для теплого пола и т.п.
Так выглядит классическая схема подключения теплового насоса в цепь оборудования. Он подключается практически в самом конце цепи, перед хлоратором воды
Критерии выбора
Дренажные насосы используются для выполнения и бытовых, и промышленных работ и обладают разными характеристиками и свойствами
Поэтому при покупке нужно обратить внимание на такие свойства моделей, как:
- Мощность. Мощность устройства надо рассчитывать в соответствии с размерами бассейна, из которого нужно откачивать воду, и временем, которое должно быть потрачено на это.
Если объём воды, который надо выкачать, равен 60 м³, а времени нужно затратить 6 часов, то мощность агрегата должна быть не меньше 10 м³/ч.
- Размер твёрдых частиц, который насос сможет пропустить при откачке воды. Чтобы устройство работало нормально, нужно убедиться, какой у него допустимый процент примесей: песка или ила.
- Тип поверхности, на которую оборудование будет монтироваться.
- Цель работы устройства: агрегат должен будет полностью осушить резервуар или же он должен непрерывно выкачивать из бассейна воду.
- Материал, из которого изготовлен насос:
- Более долговечны модели из чугуна, но они довольно тяжеловесны и некомпактны.
- Самые дешёвые агрегаты, характеризующиеся недолгим сроком эксплуатации, выполняются из полимерных материалов. Такие модели подвержены частым поломкам.
- Устройства с пластиковым корпусом стоят дороже всего. Основной механизм выполняется из стали. Оборудование не устойчиво к ржавчине и воздействию химических реагентов.
Для чего нужен насос для бассейна
Современная водяная помпа является очень важным элементом структуры бассейна, и именно от этого оборудования зависит своевременная и качественная фильтрация воды, а также непрерывная циркуляция. Насос не только обеспечивает бесперебойную подачу воды, но и способствует равномерному распределению разнообразных химических препаратов для очистки.
Насос включает асинхронный электрический двигатель и специальную насосную часть, оснащенную специальным фильтром, обеспечивающим глубокую очистку. Насосный корпус может изготавливаться из специальных пластиков, что позволит применять оборудование при незначительных нагрузках. Если предполагаются высокие нагрузки, то лучше использовать оборудование с бронзовым корпусом. Насосные агрегаты для бассейна бывают однофазными и трехфазными. Качественное устройство оснащается фильтром, и грамотно выбрать наиболее подходящий для использования циркуляционный насос часто бывает не очень просто.
