Особенности укладки плитки на теплый пол: Обзор +Видео

Монтаж системы

Самым эффективным является укладка теплого водяного пола под плитку с бетонной стяжкой (прочитайте: «Укладка теплого пола в стяжку – как правильно сделать»).

Другие способы реализуются немного легче, поэтому рассмотрим более подробно, как укладывать водяной теплый пол под плитку методом бетонной стяжки.

Сначала необходимо подготовить основание

Здесь неважно наличие шероховатостей и небольших ямочек, самым важным является выравнивание поверхности точно по уровню. Значительная разница в высоте способна привести к тому, что теплоотдача пола будет неравномерной.

Затем устанавливается распределительный шкаф. Здесь будут находиться нагнетающие насосы, термодатчики, распределение по контурам, краны для перекрытия воды, регулирующая система, а также подключение к источнику горячей воды. Если имеется возможность, то шкаф устанавливается в нишу. Высота от шкафа до пола должна быть достаточной для того, чтобы имелась возможность изогнуть трубы при разводке контуров.

Далее выполнятся гидроизоляция, для этого можно использовать недорогой материал – полиэтиленовую пленку. Ее нужно укладывать полосами так, чтобы края заходили друг на друга на 20-30 см, а также пленка должна заходить на стены на 15-20 см. На стыки клеится строительный скотч.

Чтобы тепло не терялось при соприкосновении с основой, необходимо положить слой теплоизоляции.

Для этого применяются следующие материалы:

  • Если теплый пол монтируется как дополнение ко всей отопительной системе, то используется пенофол – вспененный фольгированный полиэтилен.
  • Экструдированный пенополистирол или пенопласт, толщина которых 20-50 мм используются в том случае, если нижний этаж отапливаемый.
  • В улучшенном утеплении нуждаются помещения расположенные на грунте и первый этаж, где неотапливаемый подвал. Здесь нужно использовать те же материалы, что и в предыдущем пункте, с той лишь разницей, что их толщина должна быть 50-100 мм.

После укладки утеплителя между стеной и будущей стяжкой по периметру комнаты приклеивается кромочная лента. Она необходима для компенсации расширения цементной стяжки, когда будет нагреваться теплый пол.

На следующем этапе укладывается армирующая сетка. Она увеличивает прочность стяжки, к ней же фиксируются трубы системы пластиковыми затяжками. Их стоимость намного ниже, по сравнению с крепежными клипсами или полосами.

Далее выполняется укладка труб. Делается это по-разному, технология укладки водяного теплого пола под плитку это позволяет (прочитайте: «Как уложить теплый пол под плитку своими руками»).

Существуют следующие виды укладки:

  • змейка;
  • спираль;
  • сдвоенная спираль.

Трубы для системы продаются смотанными в виде кольца, во время монтажа их нужно очень осторожно разматывать и ни в коем случае не снимать кольца, в противном случае труба перекрутится и заломится.

Для веранды, лоджии или мансарды необходимо делать собственный контур, иначе, если использовать один контур с внутренней комнатой, будут довольно ощутимые потери тепла.

Не нужно излишне туго затягивать петли при закреплении трубы, она должна оставаться свободной. Изгиб труб нужно делать аккуратно. Радиус изгиба должен составлять 5 диаметров. Если он будет меньше, может появиться залом.

Начиная выполнение монтажа, конец трубы фиксируется в коллекторе, затем в соответствии с избранной схемой труба укладывается и закрепляется. Средняя длина одного контура равна примерно 50-60 м. Если трубы пересекаются со швами, то в этих местах на них необходимо надевать гофрированную трубу. Труба системы соединяется с возвратным коллектором.

После того как будут завершены все работы по монтажу системы, ее необходимо наполнить водой и установить давление в 1,5-2 раза больше рабочего. Это нужно для выявления возможных протечек.

Если проблем нет, то можно выполнять финишную стяжку. Раствор используется любой. Цементно-песчаный стоит дешевле, но время его застывания довольно продолжительное – 28 дней. Проще заливать самонивелирующиеся смеси, для высыхания им потребуется 10 дней, однако цена довольно высокая.

Разметка комнаты для укладки плитки

Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.

Стоит даже нарисовать схему размещения

Особенно это важно при использовании разноцветной плитки или укладки узоров, канта

Схема укладки плитки

Существует три основных схемы укладки:

  • По диагонали.
  • По горизонтали.
  • В разбежку.

В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.

Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.

Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.

Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.

Варианты укладки плитки

Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.

При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.

После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.

Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.

Выбор плиточного клея

Среди особенностей такого материала, как керамогранит можно отметить полное отсутствие водопоглащения, что играет большую роль в выборе плиточного клея для теплого пола. За счет такой особенности выбранный клей должен обеспечивать повышенный уровень адгезии. В связи с чем стандартный цементный состав применять крайне нежелательно.

Кроме того, прежде чем выбрать клей для укладки теплого пола необходимо ознакомится с его характеристиками, кроме того, тщательно проанализировать будущие условия эксплуатации. Соответственно, при наличии больших нагрузок, нужен состав с большим уровнем устойчивости. Также необходимо учитывать и температурный режим, который допустим для определенных видах клея.

Видео:

Ну а теперь перейдем непосредственно к тому, как положить керамогранит на плитку или пол.

Особенности монтажа электрического пола под ламинат

Особой популярностью пользуется монтаж электрических теплых полов под ламинат своими руками. Ламинат появился на рынке не так давно, но благодаря своим прекрасным свойствам быстро полюбился потребителю. Он прочен, визуально выглядит как дерево, имеет множество расцветок и доступную цену. К тому же укладка ламината на теплые электрические полы происходит так же как и на обычные поверхности.

Для данного покрытия оптимальным решением станет плёночная система обогрева. Установка происходит быстро, но может потребоваться стяжка и выравнивание пола.

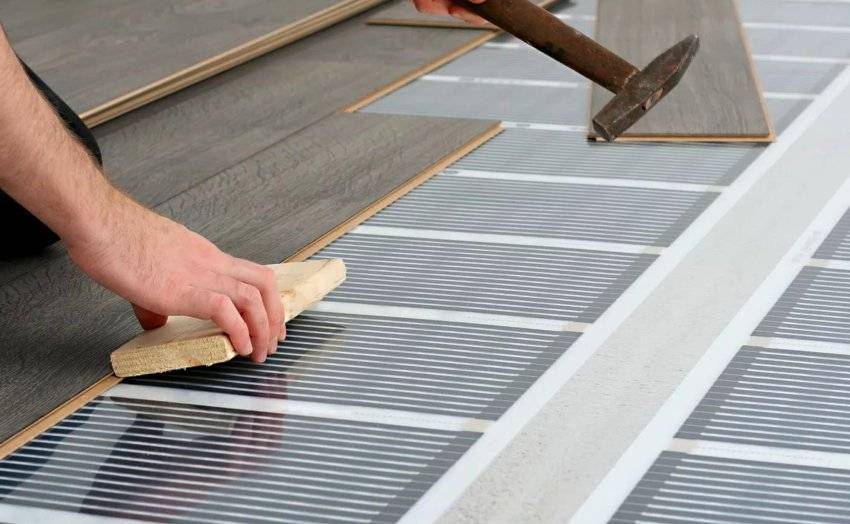

Процесс монтажа ламината на теплые электрические полы практически такой же как и на обычные поверхности

Способ укладки под ламинат не сильно отличается от обычного монтажа под плитку. Этапы укладки:

  1. Нанесение разметки.
  2. Выравнивание пола при необходимости.
  3. Распределение теплоизолирующей фольгированной подложки.
  4. Фиксирование материала с помощью скотча или строительного степлера.
  5. Укладка полос плёнки вплотную или с небольшим зазором.
  6. Фиксация элементов плёнки скотчем.
  7. Электрическое соединение по схеме.
  8. Датчик температуры крепится на карбоновую полоску куском скотча.
  9. Подключение к термостату и тестирование системы.

Какой электрический тёплый пол под ламинат лучше выбрать

О теплых электрических полах под ламинат отзывы в большинстве случаев положительные. Покупатели отмечают, что при правильном выборе системы обогрева и напольного покрытия, а также при соблюдении правил безопасности пол действительно тёплый, а ламинат сохраняет свой первозданный вид.

Для ламината лучшим решением считается плёночная система обогрева

Задаваясь вопросом, какие электрические теплые полы под ламинат выбрать, большинство пользователей отдают предпочтение матовым или инфракрасным полам. Такие полы под ламинат крайне легко уложить своими руками. Однако стоит внимательно отнестись и к выбору самого ламината и подложки. Они должны пропускать тепло. Подложка не может превышать 3 мм в толщину, а у ламината коэффициент теплового сопротивления не должен превосходить 0,15 м²*K/Вт. Класс ламината по прочности лучше приобретать 32 или 33 с плавающим типом укладки замковых соединений.

Современные тёплые полы – это лучшее решение для дома. Каждая система обогрева имеет свои отличительные черты. Правильный выбор системы обогрева и напольного покрытия залог домашнего уюта и здоровья жильцов.

Технология укладки кафеля на электрический пол

Прежде, чем класть кафель на пол, необходимо убедится в работе системы, чтобы не пришлось, потом вскрыть поверхность. В основном технология укладки кафеля зависит от варианта его монтажа: мокрый или сухой.

Кроме того, существует две технологии укладки: шовная и бесшовная. Первый способ лучше, так как затирочный материал принимает на себя часть расширений, которые происходят под влиянием температуры. При данном методе декоративная оболочка будет меньше.

Преимущества и недостатки плиточного покрытия

Керамика считается холодным покрытием, но укладывать плитку на электрический или водяной теплый пол является популярным решение как для ванной или кухни, так и для любой комнаты.

Несмотря на то, что этот материал нагревается не быстро, зато он способен долго сохранять накопленное тепло и хорошо его отдавать. Кроме того, низкая скорость нагревания способствует равномерно прогреваться поверхности, и не создаёт чрезмерно горячих или холодных участков.

Особенно плитка хорошо подходит для пола в ванной комнаты, где повышенная влажность. Он быстро сохнет и противостоит образованию плесени. Помимо этого, повышается прочность всей конструкции.

Второй шаг. Изучаем элементы системы и готовимся к их установке

Для самостоятельной установки рекомендуется использовать греющий кабель. Во-первых, он стоит дешевле своих «собратьев». Во-вторых, с помощью кабеля можно создать обогреваемую площадь любой желаемой формы.

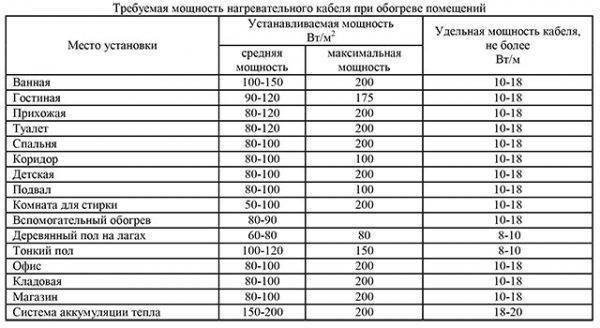

Таблица подбора необходимого греющего кабеля

Как правило, греющий кабель дополнительно комплектуется гофрированной трубой, посредством которой будет осуществляться установка датчика теплого пола.

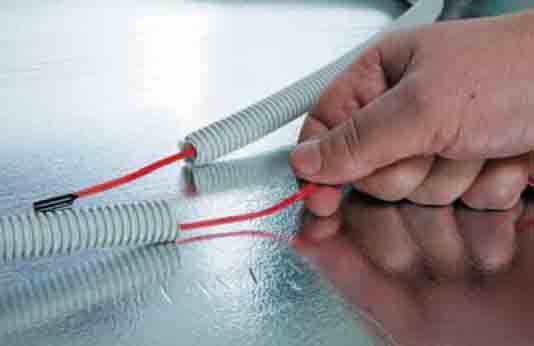

Греющий кабель в гофротрубе

Непосредственно датчик в заводской комплектации обычно не идет. Это изделие продается вместе с регулятором температуры, который тоже нужно приобрести.

Греющий кабель – это одно или двужильный провод, реализуемый комплектами, рассчитанными на определенную площадь

Схемы и в целом рекомендации по монтажу как кабеля теплого пола, так и датчиков с регуляторами обычно приводятся производителями. Определите место монтажа датчика в соответствии с рекомендациями в приложенной инструкции. Сделайте штробы в полу и стене для укладки гофротрубы. На этом этапе нужно помнить, что этот канал не должен иметь резких изгибов – все надо сделать максимально плавно, иначе вы не сможете правильно ввести датчик.

Схема монтажа элементов теплого пола

В штробу укладывается гофротруба. Конец гофры замотайте изоляционной лентой и посадите конструкцию на плиточный клей или другой подходящий связующий состав.

Штроба для укладки кабеля

Заведите в подрозетник провод для подключения системы. Специалисты рекомендуют использовать трехжильный медный провод сечением 2,5 мм2. Одна сторона кабеля пойдет на терморегулятор, вторую вы должны завести на устройство защитного отключения, выполнив последовательное соединение с автоматом в щитке.

Как подключить терморегулятор

Конструкция терморегулятора для теплого пола

Рекомендации в отношении характеристик регулятора температуры обычно приводятся производителями греющих кабелей в инструкциях к своей продукции. Ориентируйтесь на рекомендованные параметры.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

  • кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;

  • нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;

  • пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S – площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Альтернативные способы монтажа водяного теплого водяного пола

В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.

При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.

Монтаж настила на утеплитель с бобышками.

Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.

Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.

Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.

Металлический теплообменник для теплого пола.

Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.

Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.

Пластины теплообменников уложенные между досками.

Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.

Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.
