Установка дровяного (твердотопливного) котла в деревянном доме своими руками

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

  • проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;
  • трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;
  • на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;
  • перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;
  • после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

Схемы монтажа

После подготовки помещения и оформления разрешительной документации можно приступать к установке котла. Место монтажа оборудования отделывается огнеупорными материалами. Для настенных моделей обязательно применение надежного крепежа.

Как на деревянную стену повесить газовый котел, и какие нормы нужно соблюдать? Для этого нужно ознакомиться с общими правилами:

  • Составление схемы. Учитывается местоположение патрубков для подключения к трубопроводу, расположение газовой магистрали. До того как установить газовый котел в деревянном доме на схеме указывают местоположение вспомогательного оборудования – емкости косвенного нагрева для ГВС, циркуляционного насоса, расширительного бака и группы защиты.
  • Минимально допустимые расстояния до поверхности стены, на которой установлено оборудование – 4,5 см. До боковых перекрытий этой значение не менее 20 см. Расстояние до пола – от 30 см, до потолка 45 см.
  • Отверстие в межэтажном перекрытии или стене для дымохода защищено специальной огнеупорной гильзой. Ее функция – предотвращение прямого контакта дерева с нагретой поверхностью дымоходной трубы.
  • Использование пластиковых труб в отоплении. Для защиты от перегрева поверхности магистрали рекомендуется на выходе горячей воды из котла установить стальную трубу длиной до 0,5 м.

На практике такая же установка дровяного котла в деревянном доме будет проще. Но в дальнейшем затраты на отопление и обслуживание будут больше, чем для газового теплоснабжения.

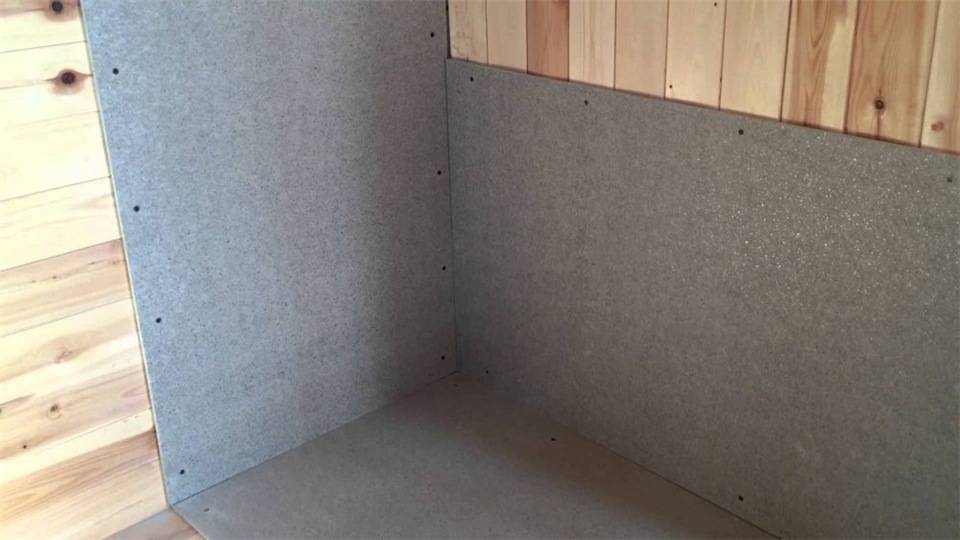

Материал подложки на стену

Главным требованием в отделке стен, пола и потолка является защита от возгорания. Для этого используется специальная подложка под газовый котел в деревянном доме. Она не должна поддерживать процесс горения, защищать стены от температурного воздействия.

Рекомендуемый материал изготовления подложки:

  • Базальтовая вата. На жесткое основание (металлический лист) устанавливается слой толщиной от 50 мм. Плотность ваты максимальная.
  • Базальтовые огнеупорные листы. В случае появления открытого пламени они будут защищать деревянную поверхность стен от термического воздействия.

Запрещено использовать полимерные материалы – полипропилен, пенопласт

Для напольных моделей особое внимание уделяется подготовке поверхности пола. Он выравнивается, монтируется огнестойкий материал

В этом случае базальтовая вата не рекомендуется, так как она сожмется под действием массы котла. Выход – установить базальтовые листы.

Преимущества и недостатки котлов на дровах

Если обобщить, дровяные котлы хороши следующим:

  1. Они абсолютно автономны, особенно энергонезависимые модели.
  2. Топливо по сравнению с природным газом стоит дешевле и является более безопасным.
  3. Для установки не требуется получать разрешение каких-либо служб, также не придется подводить лишних коммуникаций.

Теперь о недостатках:

  1. Дровяные котлы имеют значительный вес. Особенно отопители длительного горения, топка которых увеличенных размеров.
  2. Независимо от конструкции, требуется участие пользователя. Даже владельцу пеллетного котла придется заправлять бункер пеллетами каждые 5 — 7 суток.
  3. Выхлоп содержит много сажи, поэтому часто приходится чистить дымоход.
  4. Из-за большого количества кислотообразующих оксидов в выхлопе конденсат получается очень агрессивным, что негативно сказывается на сроке службы дымохода. В особенности это касается угольных котлов.
  5. Требуется место для хранения топлива.
  6. Из-за инерционности применяется сложная обвязка (рекомендуется даже для пеллетных котлов). Сложность состоит в устройстве смесительного узла, посредством которого в «обратку», если она слишком холодная, подается горячая среда из «подачи».

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

  • Размещение в котельной отопительного котла
  • Прокладка трубопровода по дому
  • Обвязка
  • Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопливный котёл «: Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.

Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

  1. Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
  2. Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Еще один способ защиты твердотопливного котла от перегрева описан в статье:

Читайте: Буферный бак — защита твердотопливного котла от перегрева .

Продолжение на следующей странице 2:

Однотрубная система

Однотрубная схема подключения

Сейчас разберем вариант монтажа однотрубной системы отопления в двухэтажном деревянном доме. Однако сразу стоит отметить тот факт, что ее использование имеет не только преимущества, но и недостатки. Итак, что касается недостатков, то нижние радиаторы имеют свойство нагреваться меньше. Это приведет к тому, что на каждом этаже температура воздуха будет разной. Такая система значительно сэкономит стройматериалы. А для того чтобы сделать температуру в каждом отапливаемом помещении одинаковой, достаточно просто добавить секции на радиатор. Насос способен увеличить циркуляцию, если смонтировать его на входе с холодной водой.

Если монтируется естественная система отопления, тогда котел важно установить в самой нижней точке по отношению к радиаторам. Иначе циркуляция будет отсутствовать. Крайне необходимо осуществить монтаж расширительного бачка

Это позволит увеличить эффективность всей системы

Крайне необходимо осуществить монтаж расширительного бачка. Это позволит увеличить эффективность всей системы.

Как устанавливаются фундаменты под камины и печи

Если устанавливаются небольшие камины и комнатные печи, до 750 кг, то необходимо усилить под ними пол. Это можно сделать, установив дополнительные балки на кирпичных столбах. Если эти конструкции более массивны, то их нужно строить на отдельном фундаменте.

Какие фундаменты необходимы под печи и камины

Надежность всей конструкции зависит от прочности грунта под домом. Если в грунте увеличены поры (макропористость), то фундаменту это грозит подмыванием. Наиболее благоприятными и надежными грунтами являются песчаники, известняки и скальные породы. Это те породы, которые не подвергаются сжатию и воздействию грунтовых вод. Если грунт пригоден для строительства дома, то конечно он подойдет и для возведения камина.

Печной фундамент обустраивается так же как и фундамент под дом, со всеми его особенностями. Подошва, фундамента под камин или печь, опирается непосредственно на сам грунт. В зависимости от назначения и конструкции отопительного сооружения, фундамент утапливается на определенную глубину. Если будет воздвигаться одноэтажная печь или камин без надсадных труб, то заглубления в полметра будет вполне достаточно.

Увеличить глубину залегания фундамента еще на четверть метра, нужно, если будут устанавливаться коренные или надсадные трубы. Ну а если будут сооружаться двухэтажные отопительные сооружения, то фундамент заглубляется на один метр.

Дно фундаментной котловины выравнивается строго по горизонту. Затем оборудуется подушка из небольших камней и битых кирпичей, без заливки цементным раствором. После фундаментной укладки первого ряда, он заливается жидким раствором с последующим тщательным выравниванием поверхности. Когда полностью просохнет первый ряд, производится дальнейшая кладочная работа.

Из каких материалов выполнять устройство фундамента под камины и печи

Каминные и печные фундаменты сооружаются из обычного кирпича, бетонного монолита или бутового камня.

  • Фундамент из кирпича наиболее приемлем на сухом грунте. Кладку, в этом случае, можно производить известковым раствором. Если грунт влажный, то обязательно нужно применять для кладки цементный раствор.
  • Для оборудования печей и каминов можно также использовать готовые фундаментные блоки.

Для придания кладки фундаментного основания отопительного сооружения прочности, необходимо осуществлять обязательную перевязку швов.

Если фундамент выполняется из камня, то на основании фундамента укладываются более крупные камни, а пространства между камнями заполняются щебнем. Забутка выполняется камнями разной фракции.

Раствор, для их заливки, делается более жидким, чем для внешней кладки. Два последних ряда укладываются на глине, предварительно выровняв поверхность. Кладка фундамента заканчивается, не доходя до пола около семи сантиметров. На нее укладывается гидроизоляция в два слоя и начинается основная кладка печи или камина. Каминная и печная кладка ни в коем случае не перевязывается со стеновой, так как нагрузка на их фундаменты не одинаковая и осадка у них разная. В случае перевязки кладок, происходит перекос каминной кладки, в результате чего появляются трещины, а затем может последовать разрушение отопительного сооружения.

В основном камины устанавливаются у стены, дополнительно защищая ее от действия высокой температуры. Главное, чтобы между основным и каминным фундаментом оставался зазор, который обычно засыпается обычным песком.

Дорогие читатели сайта kotel-otoplenie фундамент под камин или печь мы соорудили, теперь осталось научиться класть печь своими руками.

kotel-otoplenie.ru

Твердотопливный котле своими руками (пошагово)

Если нужна автономная система водяного отопления, которая не зависит от технологий и городского топлива, то водонагреватель на дровах — единственный выход. Это отличный выбор для коттеджей вне электросети, которые очень отдалены и имеют много древесины рядом.

Несколько шагов при создании самодельного котла для водяного отопления:

  1. Сначала приобретаем медный змеевик в любом магазине и присоединяем его в топке любой дровяной печи.
  2. Далее находим любой рабочий водонагреватель и припаеваем его к змеевикам горячей воды.
  3. Далее изолируем бак бойлера — можно достать любой б\у, главное хорошо очистить. Припаеваем змеевик к водонагреватель так, чтобы они были как можно ближе к огню. Обычно его размещают на дымоотвод печи.
  4. Далее заливаем воду в бак и ждем нагрев. По такой системе работает большая часть самодельных котлов отопления для частного дома.

Трубы подсоединяют к баку под наклоном, чтобы добиться естественного движения потока. Для такого отопления подойдет даже обычная готовая буржуйка.

Использование электрических котлов

Схема установки электрического котла в систему отопления.

Для того чтобы обогреть все жилье с помощью электричества, устанавливается котел, который нагревает воду до определенной температуры, а дальше она циркулирует по системе отопления посредством теплоносителя. Многие считают, что установка и применение таких котлов является неэкономным вариантом для частного особняка.

В этом случае газ, по сравнению с электроэнергией, намного практичнее, но это если имеется доступность к газовой магистрали. Хотя установка газового оборудования и сервисное обслуживание газовых котлов окупаются очень долгое время.

Основные преимущества использования электрических котлов:

  • удобства при эксплуатации оборудования;
  • быстрый обогрев дома;
  • регулировка температуры;
  • установка оборудования в любое время года.

Принцип работы электрического котла практически не отличается от системы газового отопления. Разница заключается в том, что нагревание воды происходит посредством ТЭНов, а не газа. При этом тепло по всему жилому помещению происходит аналогично, как и при газовом отоплении, то есть в трубопроводе с помощью теплоносителя.

Требования к монтажу

Чёткого регламента для установки твёрдотопливных котлов своими руками в жилом помещении нет, но некоторые условия должны быть соблюдены:

  • желательно устанавливать оборудование как можно ближе к внешней стене дома;
  • должен быть обеспечен свободный доступ к котлу для технического обслуживания;
  • запрещается подключение вентиляции в котельной к стационарной кирпичной вентиляции.

Между стеной и котлом должен быть обеспечен зазор, который должен быть не менее 10 см.

Подготовка фундамента

Есть несколько обязательных положений:

  • если твердотопливный котёл весит до 200 кг, вполне можно обойтись цементной стяжкой;
  • при весе до 300 кг стяжка должна быть уже железобетонной;
  • если масса ещё больше, устанавливается фундаментная плита.

При дополнительной установке терплоаккумулятора допускается наличие единой стяжки с котлом арматурного типа.

Подключение дымохода

Самый простой способ обустройства дымохода твердотопливного котла – сделать его приставным с внешней стороны. Это будет вертикальная труба, соединённая с патрубком. Методика установки не представляет особой сложности:

  • в стене делается отверстие, которое должно превосходить размеры трубы приблизительно на 40 см;
  • в отверстие монтируется оцинкованный короб;
  • сквозь него пропускается сэндвич-труба;
  • образовавшиеся пустоты заполняются базальтовой ватой;
  • минимальная высота дымохода должна быть не меньше 5 м;
  • труба не должна иметь более 3 поворотов;
  • горизонтальная честь дымоходной трубы должна быть немного наклонена в сторону котла;
  • в нижней части дымохода должен присутствовать сборник образующегося конденсата;
  • крепления трубы к стене не должны соседствовать с её стыками;
  • сверху на дымоходную трубу монтируют специальный колпак, предохраняющий от попадания осадков.

Сэндвич-дымоход для твердотопливного котла

Дымоход должен находиться выше кровли, чтобы обеспечить надёжную вытяжку.

Обвязка

Она делится на самотечную и принудительную. Первый способ встречается гораздо чаще, он ещё и дешевле. Для этого варианта установки твердотопливного котла своими руками необходимо будет использовать:

  • трубы для подачи теплоносителя и его обратного возвращения, они подключаются непосредственно к котлу;
  • твердотопливный котёл должен быть установлен ниже топливной развязки для облегчения циркуляции теплоносителя в системе;
  • в группу безопасности входят манометр, предохранительный клапан, система отведения воздуха.

Для принудительной обвязки оборудования понадобится больше:

  • увеличивается количество труб;
  • обязательно устанавливается циркуляционный насос;
  • нужно включить в систему радиаторы и воздухосбросник;
  • увеличивается количество вентилей, манометров и тонометров.

Принудительная обвязка предусматривает обязательное подключение к электросети.

Грамотно произведённая обвязка обязательно содержит так называемую группу безопасности. Она ставится на выходе из подающего теплоноситель патрубка. Если давление в системе будет выше расчётного, устройства группы безопасности его сбросят. Между ними и непосредственно котлом не должно присутствовать никакой запорной аппаратуры.

Для обвязки твердотопливного котла допустимо использование полипропиленовых труб, их удобно соединять и резать. Для соединения отдельных частей труба нагревается специальным техническим паяльником и мгновенно стыкуется. А вот между группой безопасности и котлом рекомендуется использовать металлические соединения. Систему должен дополнять ТЭН, чтобы предотвратить теплоноситель от возможного замерзания при внезапном отключении системы.

Котёл электрический ProthermСкат KR

На оснащении котлов Скат стоят нагревательные реостатные элементы, внутрь котлов встроены гидравлические блоки. Такой блок включает в себя автоматический насос, датчик для контроля давления и предохранительный клапан. К котлу также можно подключить расширительный бак ёмкостью 10 литров. Кроме того, имеется ещё также и электрический блок для переключения мощности котла.

Котёл Protherm Скат

Встроенный в котёл циркуляционный насос работает только в течение ограниченного периода времени, что позволяет вам сэкономить на электроэнергии и продлить срок службы насоса. После того, как вы выключите котёл, насос будет работать ещё две минуты, для использования нагретой воды в котельном корпусе и трубах.

Котлы линейки Скат имеют мощность от 6 до 28 кВт. Котлы мощностью 21 и 24 кВт можно включать в каскад до нескольких штук. Причём, последним котлом в каскаде может быть котёл Скат любой мощности. Ну и конечно, нельзя не отметить тот факт, что, как и любой электрический котёл, Скат работает максимально бесшумно.

Купить или сделать своими руками

В результате ваши затраты будут существенными (поиск материалов, время, переживания, ущерб при неудачном эксперименте), а получить достаточный обогрев так и не удастся. Целесообразно потратиться один раз на солидное оборудование, и долгие годы наслаждаться бытовым комфортом.

Самыми дорогими являются модификации длительного горения, все равно затраты окупаются сторицей. Миф о том, что цены слишком высокие, легко рассеять, начав пользоваться современным агрегатом на практике.

Самодельные дровяные котлы и печи своими руками не дадут той высокой мощности и высокой пользовательской безопасности, на которую способны фабричные изделия.

Недостатки и риски при эксплуатации самодельных котлов:

  • малый срок эксплуатации;
  • невозможность обеспечения длительного горения;
  • низкий КПД;
  • перегрев корпуса (отсюда — ожоги при случайных прикосновениях).

Сколько стоят дровяные котлы и печи на дровах с водяным обогревом? Ориентируйтесь на порядок цен в районе 58-65 тыс. руб. при мощности 20-24 кВт. Самые положительные отзывы звучат в адрес таких моделей, как Protherm DLO 30, Dakon DOR F 24, Buderus Logano G221 и ряд других. Заметьте, что цены на всегда немного выше.

Одним из самых важных этапов строительства частного дома является выбор отопления. Для создания отопительной системы в первую очередь нужно определиться с котлом. На данный момент на рынке представлен огромный ассортимент среди отечественных и зарубежных производителей. Поэтому, чтобы купить котел, который наилучшим образом впишется в ваш дом, необходимо правильно ориентироваться в огромном разнообразии продукции.

Так как с каждым годом цена за отопление растет, люди всерьез начали задумываться о возможности использования альтернативных способов отопления.

Экономичные дровяные котлы для отопления частного дома на сегодняшний день заняли лидирующую позицию на рынке отопительных приборов, ведь такие котлы производят большое количество тепла при минимальном использовании древесины.

Древесина является не единственным топливом.

Экономичный котел длительного горения имеет множество преимуществ:

  1. Высокий уровень КПД;
  2. Полная независимость котла от внешних коммуникаций;
  3. Недорогое топливо (если сравнивать с газом);
  4. Возможность выбрать топливо.
