Системы воздушного отопления для частного дома

Тепловые насосы и канальные кондиционеры

Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:

• Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
• Пылевой фильтр.
• Ультрафиолетовый фильтр, который обеззараживает воздух.
• Система приточно-вытяжной вентиляции.

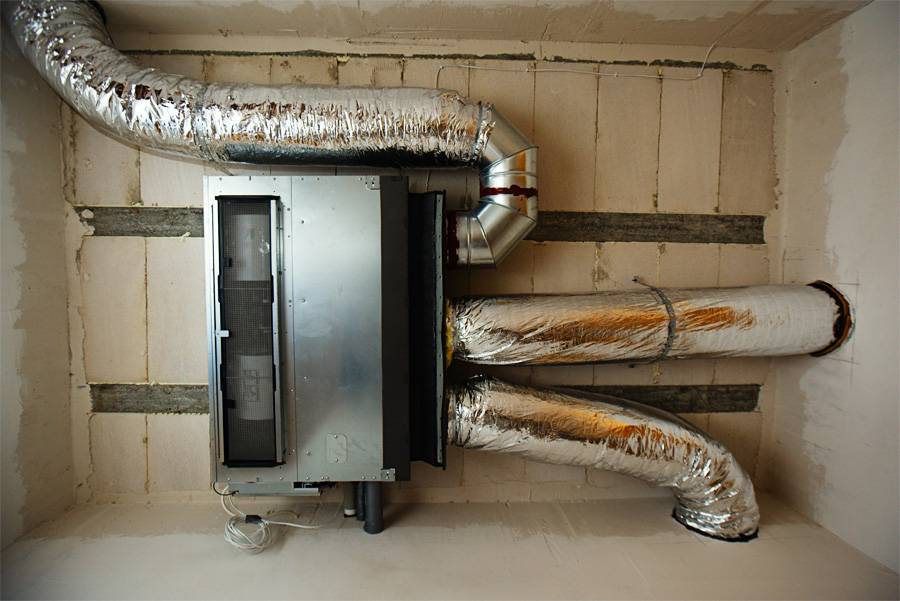

Канальные кондиционеры

В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.

Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.

Выходное отверстия для теплого воздуха воздушной системы отопления

Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.

Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.

Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.

Воздушное отопление своими руками. Сборка и установка магистральных воздуховодов.

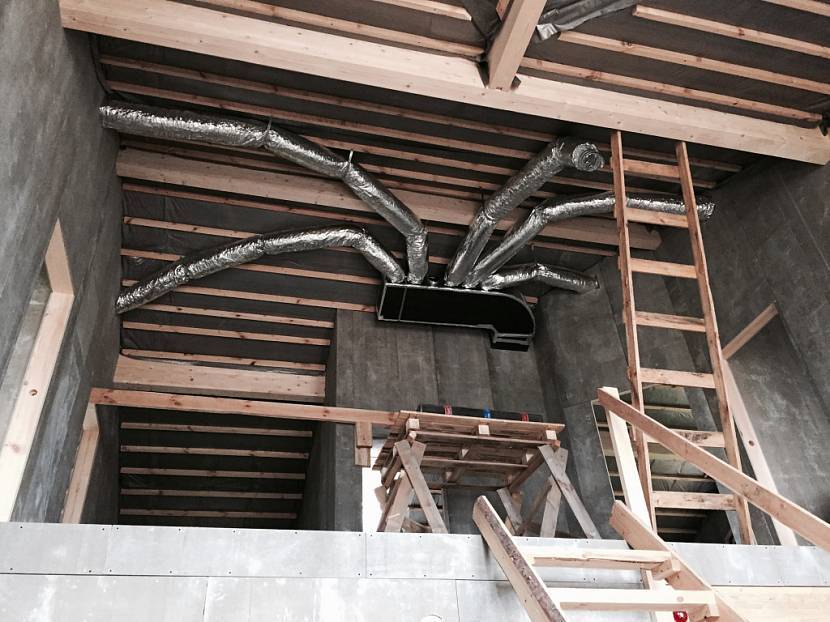

При прокладке воздуховодов воздушного отопления своими руками наиболее оптимальное решение – начать с установки магистральных воздуховодов. Но при необходимости можно сделать и наоборот – проложить сначала гибкие воздуховоды, а потом уже магистральные и соединить все в одну единую систему.

Каркасом магистральных воздуховодов стали ПВХ-профили. Длинные продольные секции сделаны из H-профиля (но его пришлось укоротить до h-профиля). На углах использованы угловые элементы для крепления виниловой вагонки. Угловые элементы крепятся внутри профиля на клей-герметик, проклеены алюминиевым скотчем внутри воздуховода, а снаружи дополнительно закреплены степлером. На этом каркасе был закреплен нарезанный на соответствующие полосы рулонный вспененный полиэтилен, как уже было сказано выше, толщиной не менее 10 мм также с помощью степллера и саморезов. Для надежности изнутри все проклеено алюминиевым армированным скотчем.

Процесс сборки магистрального подающего воздуховода

На этапе сборки магистральных воздуховодов в них были прорезаны отверстия для последующего присоединения гибких воздуховодов. Вспененный полиэтилен режется достаточно легко, поэтому установка врезок в магистральный воздуховод своими руками – операция несложная. Ножом прорезаете круглое отверстие, вставляете врезку и крепите ее алюминиевым армированным скотчем. Для усиления конструкции можно дополнительно применить саморезы, но скотч – алюминий к алюминию – держится очень прочно. Так что саморезы нужны только для самоуспокоения.

Процесс сборки магистрального подающего воздуховода

Открытым концом прямой магистральный воздуховод крепится на агрегат воздушного отопления АВН (если в доме устанавливается кондиционер – то на АВН ставится внутренний блок кондиционера, а к нему уже крепится прямой магистральный воздуховод), места стыков проклеиваются алюминиевым скотчем и промазываются клеем-герметиком. Если магистральные воздуховоды выполнены из жести – то желательно их закрепить также и к стене – все-таки их вес гораздо больше, чем вес вспененного полиэтилена.

Магистральный подающий воздуховод

Обратные жесткие магистральные воздуховоды крепятся к коллектору обратному так же, как и прямые к АВН – с помощью алюминиевого скотча и герметика.

При изготовлении магистральных воздуховодов из вспененного полиэтилена своими руками выяснилась интересная вещь – на их сборку ушло на удивление много времени. Поэтому магистральные воздуховоды чаще заказывают из оцинкованной стали на заводе, изготавливающем воздуховоды. Сами воздуховоды при этом обойдутся дороже, но дешевле (и быстрее) будет монтаж. Хотя, если будет налажено производство заготовок для таких воздуховодов, то, возможно, дешевле окажутся воздуховоды из вспененного полиэтилена.

Как организовать обогрев

Отопление воздушным методом начинается с расчетов. В общем виде алгоритм выглядит так:

• Вычисляется объем помещений.
• Определяются термопотери как всего здания, так и каждой комнаты отдельно.
• Выбирается тип воздухонагревателя, его мощность.
• Рассчитывается количество необходимого теплоносителя и диаметр воздуховодов.

При этом учитываются параметры:

• загрязненность района;
• климатические особенности;
• уровень вибрации и шума, допустимые в регионе.

Применяется следующая инженерная формула: LB = 3,6 Q_np ÷ (С (t_пр — t_в)), где:

• LB – объем расходуемого воздуха за расчетное время;
• Q_np – теплопоток в помещении;
• С – термоемкость носителя;
• t_в – задаваемая температура в доме;
• t_пр – расчетная температура нагрева воздушных масс в системе. Предел для жилых домов – не более 100 °С.

После вычисления основных параметров приступают к выбору теплогенератора.

Разновидности продукции

1. Камин. Объединяет системы вентиляции и отопления. Экономичен, так как его можно запустить и остановить в любой момент. Однако эффективность составляет всего 20 %, поэтому чаще применяется для дач. Отличается пожароопасностью, требует много внимания. Отзывы о воздушном обогреве загородного дома говорят о том, что этот метод не предназначен для постоянного использования.

«В загородном доме мы бываем наездами, смысла в установке котлов нет. Зато есть камин, который еще на этапе строительства было решено подключить к системе воздуховодов. Мощности маловато, топить надо практически все время. Но зато не зависит от электричества (в поселке перебои), газа. Из недостатков: поскольку система закрытого типа, через некоторое время ощущается духота, поэтому нужно держать форточки открытыми».

Сергей Манцев, Москва.

2. Печь с двухкамерной топкой для твердого топлива Булерьян. Принцип действия схож с пиролизным, основное назначение – обогрев жилья. Конструктивные особенности позволяют обойтись без насосов. Нагревает воздух до +80 °С, забор холодных масс проводится самостоятельно. Однако по отзывам покупателей для помещений постоянного проживания не подходит.

«Отопительная печь Булерьян хороша для гаражей, складов и аналогичных сооружений. В жилом доме ощущается сухость, очень трудно привыкнуть к подобному. Расход топлива большой, почти как у котлов, а КПД значительно ниже. Пришлось ставить экономайзер для повышения качества. В общем, эти печи – только для временного отопления».

Светлана Линова, Тверь.

3. Тепловая пушка. Компактный агрегат, работающий на дизеле, газе или от электросети. Обеспечивает полную или частичную рециркуляцию воздуха, эффективен на маленьких площадях. Неприхотлив, используется для временного и постоянного воздушного отопления, но электротеплогенераторы считаются весьма затратными. Пользователи считают наиболее оптимальным использование дизельного варианта.

«У меня дача деревянная, зимой бываю редко. Газ протягивать долго, электричество – слишком дорого. Сделал воздушное отопление своими руками при помощи теплопушки с отводом продуктов сгорания, в качестве топлива – солярка. Дом прогревается быстро, но воздух сушит сильно. Камера из стали, поэтому нужны сухие дрова, что не очень удобно».

Игорь, Санкт-Петербург.

4. Котлы твердотопливные. Самые популярные теплогенераторы для систем воздушного отопления. Требует соблюдения техники безопасности, оборудования котельной и вытяжной вентиляции. В плюсах: высокий КПД до 90 %, быстрый обогрев, можно построить конструкцию с рекуперацией, ионизацией и фильтрацией. По мнению покупателей это отличный вариант для домов постоянного проживания.

«Выбрали отечественную систему Антарес на пиролизном котле с целым комплексом различных «апгрейдов». Очень быстро прогревает помещение, имеет регуляторы для повышения или понижения мощности теплового потока, угольные фильтры для очищения воздуха, специальные УФ-установки для обеззараживания и увлажнения. Расход топлива и электричества для принудительной вентиляции не столь значительный. Ожидали больших счетов, но были приятно удивлены».

Владлен Муров, Уфа.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Особенности проведения грамотного расчета

Выполнить расчет воздушного отопления может только специалист, а заказчик должен проконтролировать пункты проекта, куда входят:

1. Расчет тепловых потерь каждого помещения. Это нужно для подбора мощности подачи воздуха чтобы обогреть комнату.
2. Тип выбранного отопительного оборудования. В расчет берется мощность агрегата, подобранная с учетом реальных тепловых потерь.
3. Объем воздуха для подогрева. Просчет ведется с опорой на мощность выбранного источника нагревания.
4. Выбор сечения воздуховодов и прочее.

Заказывая проект у специалиста, пользователь получает несколько вариантов обустройства схемы, из которых может выбрать то, что ему подходит больше всего.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Схема обогрева частного дома воздухом

Основной узел системы, как правило, устанавливается в подвале дома в его центре и включает в себя все основное оборудование:

• воздухонагреватель (теплогенератор);
• вентилятор;
• фильтр и очиститель;
• увлажнитель воздуха;
• внутренний блок кондиционера;
• различные датчики.

Не все перечисленные виды оборудования обязательны к установке. В минимальном наборе не будет вентилятора, очистителя, увлажнителя, кондиционера и датчиков. От главного узла системы, зачастую по центру дома, проходит вверх основной, магистральный воздуховод. По нему нагретый воздух подаётся на все уровни здания.

Фото 1. Схема воздушного отопления двухэтажного частного дома. Стрелками обозначены части отопительной конструкции.

Горизонтальные уровни нагревающих воздуховодов, как правило, находятся под полом каждого этажа, а также в потолке верхнего уровня, таким образом, охватывая здание как снизу, так и сверху. Отдельно монтируется система сбора воздуха внутри дома и снаружи. Внутренний воздух проходит очистку и увлажнение в основном узле, а внешний служит для дополнительной вентиляции и обновления.

Как установить

В установке подобной системы есть работы, для которых необходимо привлечь профессионалов, и те, что некоторые домовладельцы делают самостоятельно. К первым относятся:

• расчёт и проектирование системы;
• установка газового оборудования.

Ко второй категории относится монтаж некоторых частей системы (воздуховодов, датчиков). Это позволяет удешевить организацию обогрева. Проектирование и монтаж такого отопления оптимально начинать вместе с планированием дома, так как все части лучше скрыть в полах и потолках, а также сразу выделить место для установки основного узла.

Последовательность установки воздушного отопления дома:

1. проектирование системы;
2. закупка оборудования;
3. установка оборудования основного узла;
4. монтаж магистрального воздуховода;
5. монтаж остальных воздуховодов и решёток;
6. установка дополнительного оборудования (датчики температуры, влажности);
7. пусконаладочные работы;
8. отделочные работы, в результате которых составляющие отопительной системы закрываются.

Самостоятельное выполнение воздушного отопления (видео)

• Стационарные. Они чаще всего работают на газовом топливе, из-за внушительных размеров должны устанавливаться только в отдельных помещениях. В основном их используют фермеры для обогрева больших зданий, так же часто их устанавливают в заводских цехах.
• Мобильные. Удобны тем, у кого есть дачи и загородные коттеджи, они выполнены не с такими большими, как стационарные аналоги. Их камера сгорания изолирована, но для обеспечения безопасности окружающей среды такие агрегаты необходимо располагать в помещениях со встроенной системой дымоотвода. Такой тип также известен как калориферный.

• Монтаж котла и установка теплообменника. Первый монтируется обычно в подвальном помещении. Его газовую версию подключать самостоятельно запрещено, это должно быть согласовано с соответствующими службами.
• Создание в стене помещения, где стоит теплообменник, дыры. В нее будет выведен рукав воздухоотвода.
• Соединение теплообменника с подающей трубой воздуха.
• Установка под камеру сгорания вентилятора. Подвод к его внешней стороне обратной трубы.
• Выполнение разводки воздухоотводов и их крепеж. Чаще всего, они выбираются с круглым сечением, для него необходимо подобрать специальные кронштейны.
• Монтаж подающих каналов и обратного воздуховода, их утепление.

Какое отопление выбрать для обеспечения тепла частного дома

Схема двухтрубной системы отопления.

Для того чтобы определиться с тем, какие варианты отопительной системы подойдут для вашего дома, нужно правильно оценить все его возможности и функции, которые они будут выполнять в будущем. Если вы намерены жить в построенном доме постоянно, то наиболее распространенным вариантом становится отопление с помощью природного газа. Однако данный способ отличается от многих остальных не только тем, что он очень удобный, но и затратами, необходимыми для осуществления отопительной системы всем необходимым. Ведь на сегодняшний день даже в тех помещениях, в которых установлен счетчик на поставку газа, счета для оплаты соответствующих услуг все еще содержат заоблачные показатели. Особенно это касается осенне-зимнего периода.

А если обратиться за примером к жильцам многоквартирных домов, можно будет смело заявлять о том, что данная услуга еще и не соответствует многим требованиям клиентов. Так, в помещениях с центральным отоплением температура внутри редко отличается от температуры в неотапливаемых подъездах. Другим традиционным вариантом осуществления плана по отоплению дома является возведение печи. Именно данные агрегаты в течение многих тысячелетий служили людям. И по сей день в суровых климатических условиях именно печи являются незаменимыми вариантами для утепления дома.

На данный момент, несмотря на большое количество поклонников традиционных вариантов отопления, многие выбирают модернизированные средства. К ним относятся и воздушные, тепловые пушки, и совсем новые инфракрасные отопительные системы. и системы «теплый пол» и «плинтусное отопление» и многое другое. Совершенно естественно то, что при таком огромном выборе возникает проблема выбора. В чем же основные преимущества или недостатки того или иного варианта оформления?
