Воздушный клапан для канализации: аэратор канализационный 110 мм, установка

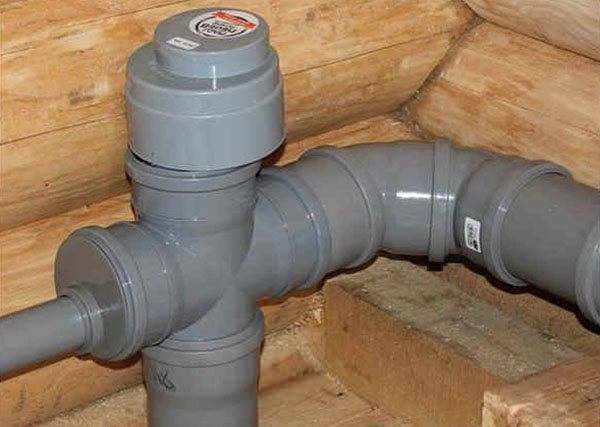

Установка канализационного аэратора

Для правильной установки воздушного клапана канализации необходимо соблюсти несколько правил.

Аэратор должен находиться в теплом помещении, температура в котором не ниже нуля;
Место должно быть доступно для обслуживания и замены клапана;
Аэратор монтируется в раструб трубы и располагаться строго вертикально.

Устройство современных канализационных клапанов позволяет устанавливать их практически в любом помещении: ванная комната, туалет, кухня, чердак и пр. Для монтажа аэратора вызов специалиста не обязателен, все можно сделать самостоятельно.

Этапы работ:

Отключение воды, во избежание несанкционированного сброса и образования потопа.
Если установка производится на горизонтальной трубе, часть трубы демонтируют. Если аэратор устанавливается на стояк, ничего снимать не нужно.
После этого производится сборка и установка клапана по инструкции идущей в комплекте.

Установка и обслуживание аэратора

Установку аэратора в квартире или в частном доме можно провести самостоятельно. Для этого необходимо сделать следующие действия:

В сточной трубе делается вырез, которому присоединяется отвод трубы, идущий вверх. Отвод делают дальше от стояка, чем унитаз, ванная или краны. Аэратор должен быть расположен выше всех точек слива.
Трубу для установки аэратора нужно обрезать на подходящей высоте для установки устройства. Верхний край требуется сделать ровным.
Для обеспечения герметичности в месте присоединения аэратору можно использовать резиновую прокладку. Если для установки используется резьбовое соединение, то для герметизации можно использовать ФУМ-ленту.
Выполняется установка аэратора.

Рекомендуется ежегодно выполнять осмотр устройства и его профилактическую чистку.

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

вертикально;
горизонтально;
на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Причины установки воздушных клапанов

Канализационная система динамична. Постоянно меняются расходы, появляются газы от разложения нечистот. Слив через санитарные приборы изменяет гидравлический режим в трубах. Без инструментов регулирования жизнь, с плохо работающей канализацией, становится некомфортной. Аэратор канализационный 110:

автоматически регулирует давление;
энергонезависимый;
предохраняет от обмерзания зимой фановую трубу;
простой монтаж;
невысокая стоимость.

Прибор выравнивает давление между магистралью и атмосферой на крыше, где устанавливается. Однако работать такое устройство эффективно может на высоте, не выше второго этажа. Если слив большого потока одновременно происходит с двух точек на одном стояке, клапан может не справиться.

Монтажные работы

Разберемся, как правильно устанавливать клапан. Прежде всего, нужно изучить инструкцию и проверить комплектность поставки. Далее нужно действовать так:

перед установкой необходимо определиться с местом монтажа, обратите внимание на то, чтобы к этому месту был удобный проход;
устанавливать клапан разрешается только в помещении, важно, чтобы температура в месте установки не опускалась ниже нуля;
аэратор монтируется в раструб трубы, располагать его требуется строго вертикально;

для уплотнения соединения используют эластичные уплотнения, а вот смазки, в том числе и сантехнический герметик применять не рекомендуется;
до начала работ рекомендуется отключить подачу воды, это позволит избежать несанкционированного сброса стоков в систему канализации;
если монтаж проводится на горизонтальном участке, то необходимо разобрать часть трубы. При установке клапана на стояк, демонтаж не потребуется;
установка и сборка клапана проводится в соответствии с прилагаемой к устройству инструкции.

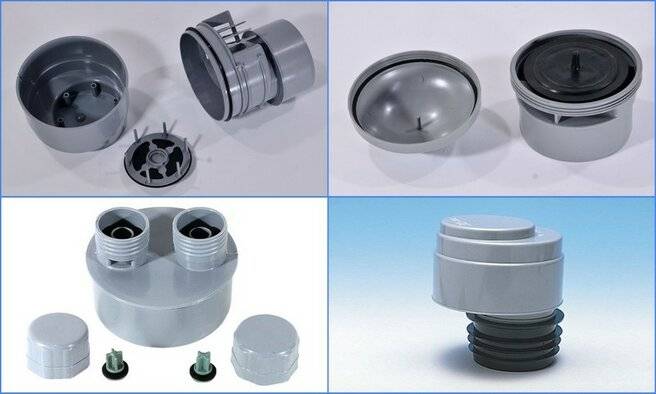

Устройство

Конструкция канализационного аэратора не отличается высокой сложностью, прибор состоит из следующих основных частей:

Корпус. Выполнен из пластика ПВХ и рассчитан на монтаж в канализационной трубе стояка диаметром 110 мм или одевается на подходящие к нему трубы диаметром 50 мм, имея соответствующий диаметр. Внутри корпуса расположены перегородки, направляющие воздушные потоки при вентиляции.
Крышка. Накрывает корпус аэратора сверху, позволяя разбирать прибор для ремонта или обслуживания.
Клапан. Предназначен для герметичного перекрывания канала, поэтому имеет в своей конструкции эластичный элемент, прикрепляемый к пластиковой основе. Выполняется в виде двух основных конструкций — штока с резиновым кольцом (поплавковый затвор) или эластичной мембраны.
Прокладка. Эластичная резиновая прокладка на корпусе служит для герметизации соединения при установке канализационного аэратора внутрь (снаружи) обрезанного трубопровода d110 мм.

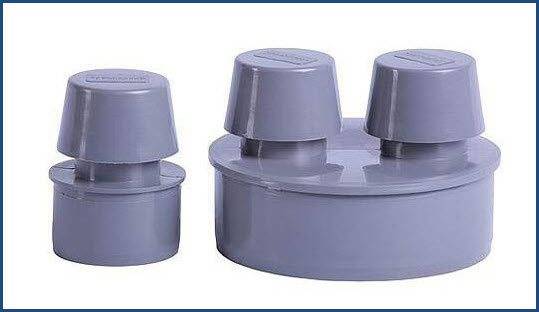

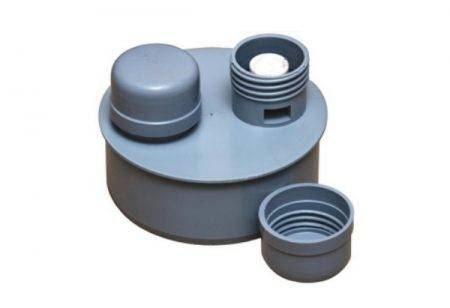

Аэраторы на 110 мм – конструктивное устройство разных модификаций

Предназначение аэратора и принцип работы

Аэратор для канализации – это конструкторский узел, предназначенный для компенсации и регулировки давления в трубопроводе. Устройство имеет две важных функции:

Установлен специальный клапан препятствующий попаданию газов из канализации при избыточном давлении в системе стоков. При установке их располагают в конечных точках канализации. Несколько аэраторов смонтированных внутри дома удерживают низкое давление в системе при прохождении стоков до полной стабилизации давления.
Второй клапан предназначен для забора воздуха для канализационного стояка из помещения. В результате нивелируется внутреннее и внешнее давление, что предотвращает забор воды из сифонов, играющей роль запорного водяного замка.

Виды, устройство и принцип работы фанового клапана

Виды

Воздушные канализационные клапаны разделяются по месту монтажа, конструкции, назначению, диаметру.

По месту установки:

на изливах сантехники;
на стояках.

По принципу действия:

Автоматические. Гравитационные, простые и недорогие. Используются в квартирах и частных домах, большой пропускной способностью не отличаются.
Вакуумные клапаны аэраторы. Действуют и на спуск, и на забор воздуха. Могут использоваться одновременно для нескольких трубопроводов.
Комбинированные. Сочетают функционал вакуумных и гравитационных устройств.

По конструкции:

Мембранные. В качестве клапана применяется гибкая мембрана.
Цилиндрические. Изготавливаются из металла, корпус закрыт резьбовой крышкой. Работают как обычные обратные клапаны.
Рычажные. Клапан размещен на рычажке, поднимающемся под давлением биогазов и опускающемся под воздействием своего веса.

По способу присоединения к трубопроводу:

муфтой;
фланцем;
резьбой.

Клапаны выпускаются размером:

110 мм;
50 мм.

Приборы размером 110 мм разделяются на наружные (ставятся на трубу) и внутренние (вставляются внутрь вместе с уплотнительной манжетой). Аэраторы 50 мм применяются на локальных ответвлениях системы, преимущественно для трубопровода внутри дома либо квартиры, расположенных горизонтально.

Как устроен

Воздушный клапан для канализации состоит из:

корпуса (металлического либо ПВХ);
клапана-воздухозаборника;
блока, регулирующего перекрытие/открытие штока либо мембраны.

Корпус аэратора абсолютно герметичен, снабжен легко снимающейся крышкой. Соединение крышки и корпуса – резьбовое, герметичность обеспечивается уплотнителями.

Принцип работы

Чаще применяются канализационные аэраторы 110 мм, которые работают по принципу обратного клапана.

В качестве запорной детали используют мембрану либо крышку, не пускающую воздух из помещения в трубопровод. Изгиб канала устроен так, что с внутренним объемом трубы взаимодействует только верхняя часть прибора. При снижении давления крышка (либо мембрана) поднимается, воздух впускается в трубопровод. После выравнивания давления крышка вновь опускается, не допуская выхода газа из системы.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

вид трубопровода канализации в частном доме;
номинальный уровень давления в стояке;
габариты механизма клапана фановой трубы;
способ монтажа;
материал аэрационного клапана и уровень его прочности;
вид аэратора (мембранный, антивакуумный и др.);
возможность плавной регулировки прибора при возникновении поломки;
механизм работы клапана;
наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

на основной стояк;
на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 25.93%

Нет 74.07%
Проголосовало: 27

Мне нравится1Не нравится

Выбор при покупке

Приобретая аэратор, нужно учитывать следующее:

Устройство клапана.
Особенности проведения монтажа.
Степень прочности устройства.
То, в каком порядке необходимо проводить обслуживание аэратора.
Учесть объём стоков. Если их величина небольшая, то имеет смысл использовать устройство диаметра 50 мм. При значительном объёме нужно использовать аэратор 110 мм.
Ремонтопригодность прибора при наличии поломки.
Наличие механизма, препятствующего проникновению биогаза в жилые помещения.
Принцип действия устройства. Нужно учитывать, что он может быть антивакуумным, мембранным или другим.
Материал, из которого изготовлен аэратор.
Габариты конструкции.
Номинальное давление в канализационном стояке.

Также нужно учитывать особенности устройства канализации в доме или квартире. Необходимо решить, будет ли установка самостоятельной или этим будут заниматься профессионалы.

Чтобы правильно выбрать устройство, нужно знать принцип работы аэратора для канализации. Распространены следующие варианты:

Наиболее часто применяются автоматические устройства. Клапаны в них запираются под действием силы тяжести. Они обладают относительно невысокой пропускной способностью.
Антивакуумные аэраторы могут не только впускать, но и выпускать воздух. Их конструкция делает возможным одновременное обслуживание нескольких систем.
Комбинированные устройства соединяют в себе особенности работы автоматических и вакуумных приборов.

По типу соединения с трубой их разделяют на муфтовые, фланцевые и резьбовые.

Аэраторы могут различаться по принципу работы:

В рычажных клапанах открывается от скачка давления, а закрывается, опускаясь вниз под действием силы тяжести.
Мембранные приборы имеют в своём составе гибкую прокладку. Она выгибается при снижении давления, открывая возможность поступления воздуха. Когда оно нормализуется, доступ прекращается.
Самые качественные аэраторы являются цилиндрическими. Их оборудуют резьбовой крышкой и изготавливают из качественного металла. Установка такого аэратора на канализацию обычно рассчитана на небольшой объём стоков.

При установке аэратора нужно обеспечить к нему поступление достаточного количества воздуха, а также лёгкий доступ для проведения профилактических и ремонтных работ. Недопустимо эксплуатировать прибор при отрицательной температуре. Поэтому аэраторы устанавливают только внутри помещений, а не на улице.

Нужно учитывать, что использование этого прибора должно предохранять стояк от загрязнения. Кроме этого требуется учитывать, что через аэратор в канализационную систему не должны проникать крыши.

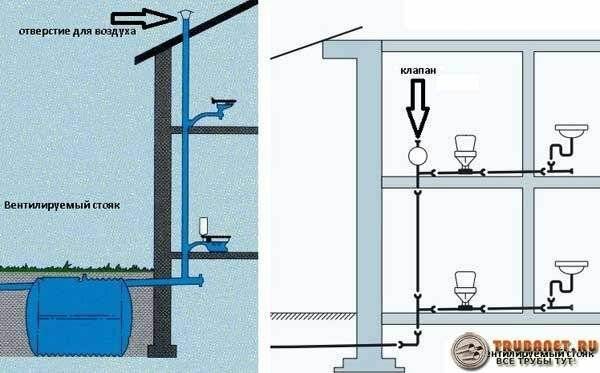

Расположение запорного клапана в квартире и частном доме

Разумеется, перед тем, как будет установлен вакуумный клапан, необходимо несколько раз подумать о месте его размещения. Для домов и квартир на место монтажа влияют различные условия:

вентиляционный обратный воздушный клапан в квартире можно установить на основной стояк. Его монтируют как на в разрезе трубы, так и на отдельно отведенном участке. Чтобы не выполнять грязную работу, можно в основную вертикальную трубу поставить переходник (тройник), а в него поставить вакуумный клапан для систем канализации. Как правило, такое решение устранит проблему только на вашем участке, другие этажи будут мучиться;
для частного дома многие стараются использовать , чтобы не монтировать аэрационный компонент на трубу на улице, соответственно, не нарушать целостность крыши. Однако, останавливаться на подобном решении нецелесообразно, так как канализационным системам обязательно нужна вентиляция;
если ваш дачный участок оборудован септиком, то обязательно установить фановый аэратор. Вакуумный клапан в этом случае может крепиться непосредственно на основной стояк 110 мм или же для каждого прибора с выходом 50 мм;
вентиляционный клапан можно вывести на чердак, но при этом данное помещение будет считаться невентилируемым, так как тут будет скапливаться масса неприятных запахов. Если в этом месте холодно в зимнее время — стояк обязательно утепляют.

Основные критерии применения клапана

Воздушный клапан должен обеспечивать герметичность при низких давлениях. Для систем с подключением до 4-х жилых помещений и высотой до 3-х этажей, наличие дополнительного клапана не требуется. Очевидно, что для надёжного отвода расчётного количества сливных вод, диаметр трубы стояка должен превышать самый большой диаметр горизонтального слива, чтобы количество поступающего воздуха способствовало выравниванию отрицательного давления в трубе.
Т.к. вентиляционный клапан на невентилируемый стояк может применяться в любом случае при невозможности или нежелательности выхода на крышу, у него должен быть запас мощности, достаточный для поддержания постоянного давления в системах, работающих кратковременно (дом, офис, больница, школа, гостиница или общественный туалет)

Воздушный клапан имеет характеристику пропускной способности воздуха, примерно от 32 до 47 литров/секунду, при отрицательном давлении в 250 Па
Этот показатель должен превышать нормы и стандарты, чтобы гарантированно обеспечивать поступление воздуха в необходимом количестве.
При работе с многоэтажными зданиями особенно важно принимать во внимание пропускную способность клапанов, их соответствие строительным нормам и стандартам. Часто в них говорится, что пропускная способность клапана должна иметь, как минимум, пятикратное превышение максимального показателя пропускной способности стояка
Когда вентиляционный клапан установлен на стояк здания выше четырёх этажей, существуют особые правила осуществления вентиляции.
Применение вентиляционных клапанов регулируется отраслевыми стандартами и нормами

В работах по проектному моделированию новых канализационных систем в строящемся здании или внесению изменений в уже существующие системы, нужно учитывать пропускную способность используемых воздушных клапанов, напрямую связанную с таким показателем, как эжекционная (втягивающая) способность воды. Чем больше объёмы слива, тем большей пропускной способностью должен обладать клапан.

Классификация

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
автоматические – необходимы для выведения воздуха при повышенном давлении;
комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

Виды канализационных аэраторов по конструкции:

приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
шаровой клапан с затворной пружиной;
демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

низкая стоимость;
метраж трубопровода сокращается, поэтому осуществляется его экономия;
энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии;
приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Воздушный клапан для канализации и его применение
