Как сделать воздушный теплообменник на дымоход: обзор на примере печки-буржуйки

Змеевиковые теплообменники

Змеевиковые теплообменники – это простейшие аппараты с небольшой теплопроизводительностью. Они бывают погружные и оросительные трубчатые из спирально согнутых труб с расположением витков по винтовой линии или из прямых труб, соединенных коленами с поворотом на 180°.

Схема погружного спирального теплообменника приведена на (рис. 2.1, а). Корпус такого теплообменника чаще всего выполняют цилиндрическим, особенно аппарата, работающего под давлением или под вакуумом. В корпусе могут быть размещены одна или несколько спиралей из труб с внутренним диаметром до 25 мм. Спирали ввальцовываются в верхнюю и нижнюю трубные решетки. Трубные решетки жестко закреплены во фланцевых соединениях между корпусом и крышками. Одна рабочая среда пропускается внутри труб, другая – в межтрубном пространстве. Для увеличения скорости потока в межтрубном пространстве, особенно среды, не изменяющей фазовое состояние, предусматривают устройства в виде цилиндра или каких-либо других перегородок, уменьшающие живое сечение. С увеличением скорости потока повышается коэффициент теплоотдачи с внешней стороны змеевика, а следовательно, и коэффициент теплопередачи. Коэффициент теплоотдачи в змеевиковых теплообменниках между стенкой и конденсирующимся паром или жидким теплоносителем с внутренней стороны достаточно высокий вследствие повышенных скоростей потока и криволинейного течения жидкости.

Длина змеевика должна быть рассчитана таким образом, чтобы не было переохлаждения конденсата или жидкости на выходе из теплообменника. При накоплении конденсата в змеевике ухудшается теплообмен, затрудняется отвод неконденсирующихся газов, увеличивается гидравлическое сопротивление, что в свою очередь вызывает повышение давления рабочей среды на входе в змеевик.

В тех случаях, когда расчетную поверхность теплообмена невозможно скомпоновать в виде одного змеевика, параллельно включают несколько секций змеевиков. Если в качестве греющей среды используется водяной пар, то его подают в змеевик сверху (конденсат отводится снизу), если жидкость – то направление ее движения выбирается в соответствии с условиями работы аппарата. Поверхность теплообмена погружных змеевиковых теплообменных аппаратов выполняется из стальных, медных, латунных, алюминиевых или свинцовых труб, а также из кислотоупорных материалов – стекла, керамики или пластмасс.

К недостаткам погружных змеевиковых теплообменников следует отнести большой их объем, а следовательно, большой расход металла на единицу поверхности. Практически невозможно механически очистить поверхность теплообмена.

Погружные змеевики применяют в качестве подогревателей, холодильников, конденсаторов при давлении внутри труб до 40·105 Па и в межтрубном пространстве до 16·105 Па.

Рис. 2.1 – Схемы змеевиковых теплообменников: а – погружного; б – оросительного; 1 – корпус; 2 – змеевик; 3 – внутренняя труба; 4 – крышка; 5 и 6 – патрубки; 7 – змеевик; 8 – распределительный желоб; 9 – сборный желоб

Оросительные змеевиковые теплообменники предназначаются для охлаждения жидких сред и конденсации пара. Их собирают из прямых горизонтальных труб, соединенных калачами (рис. 2.1, б). Пакеты таких змеевиков устанавливают и закрепляют на каркасе. Внутри труб змеевика проходит охлаждаемая среда, а снаружи поверхность орошается охлаждающей средой – водой или другой жидкостью. Над верхним рядом труб размещается желоб с перфорированным дном или с зубчатыми краями, служащими для распределения орошающей жидкости. Под нижним рядом труб размещается поддон для сбора этой жидкости и отвода ее в сборный резервуар. В многоярусных змеевиках необходимо устанавливать над каждой или через одну горизонтальную трубу распределительные зубчатые козырьки для равномерного распределения охлаждающей жидкости на нижерасположенной трубе. В некоторых случаях целесообразно организовать охлаждение змеевиков с частичным испарением орошающей жидкости. При испарительном охлаждении расход жидкости следует регулировать так, чтобы нижние змеевики не были «сухими».

Простота устройства, доступность для осмотра, ремонта и очистки труб, несколько меньший расход охлаждающей воды (жидкой среды) по сравнению с погружными змеевиковыми теплообменниками способствуют распространенному применению их в промышленности и на транспорте. В то же время необходимо отметить, что часть воды при таком способе охлаждения другого теплоносителя теряется, теплообменники чувствительны к колебаниям подачи воды в орошающий желоб, занимают много места.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Правильный выбор материала

Лучше всего применять теплообменник из нержавеющей стали. Даже под воздействием больших температур физические характеристики металла остаются стабильными. Вот почему сварные швы кажутся достаточно крепкими, а при взаимодействии с кислородом формируют защитную пленку. Она стойко переносит кислотную среду. Говоря о применении цинка, при достижении температурных отметок 200 градусов он испаряется.

При показателе 500 градусов содержание паров в воздухе достигает критичных отметок. В то же время если имеется оцинковка, можно не волноваться. Правда, предельная температура не должна достигать отметки выше 200 градусов. Можно применять оцинкованный материал, так как он способствует усиленному смешению обтекающего устройство воздуха. Такого рода теплообменник неприменим для постоянного обслуживания, но чтобы согреть мансарду или баню — это оптимальный вариант.

Такой элемент можно установить легко и просто. Допускается его монтаж на простой буржуйке, фасад его облицовывают кирпичом, как и печь непосредственно.

Это интересно: дровяные чугунные печи для дачи.

Как изготовить буржуйку с водяным контуром своими руками

 Перед изготовлением подобной конструкции разрабатывают эскизный план, на базе которого будет выполняться расчет конструкционных материалов, труб и арматуры. Необходимо учитывать, что с такой системой котла, возможно, монтировать только самотечную отопительную систему.

Буржуйка с водяным контуром своими руками: готовый чертеж, схема

Во время подготовительных этапов изготавливают все детали и узлы по имеющимся чертежам и далее переходят к монтажу. Этот технологический процесс производится в такой очередности:

1. Выполняют сборку печи методом прихвата.
2. После проверки конструкционных узлов осуществляют завершающее соединение прихваченных элементов, таким образом, чтобы не было даже самым мельчайших зазоров и не сваренных швов.
3. Устанавливают внутренние элементы.
4. Собирают водяной контур нагрева. Все сварочные швы проверяют керосином. Чтобы достичь желаемого результата, внешнюю поверхность обрабатывают мелом, а на внутренней кистью наносят керосин. В зоне низкокачественной сварки на меловом покрове образуются жирные области. Данные зоны отмечают, и проваривают снова.
5. Устанавливают по чертежу выходной/входной патрубок теплоносителя.
6. Размещают буржуйку на приготовленное ей место. Промежуток до стенок должен быть не меньше 1,0 м. В случае, когда перечисленное выполнить нельзя, требуется обшить стенки металлом с асбестовой прокладкой.
7. Собирают систему теплоснабжения, укомплектовывают ее средствами защиты по давлению и температуре, подсоединяют к теплообменному аппарату печки.
8. Заполняют систему водой и проводят опрессовку для проверки утечек.
9. Устанавливают дымоход и выполняют пробный розжиг.

Обустройство водяного контура

Водяной контур печки-буржуйки увеличивает общий теплосъем, в связи с увеличением поверхности нагрева. Это позволяет длительно поддерживать санитарную температуру воздуха в гараже или другом отапливаемом объекте и, как следствие, реже протапливать печку.

Для обустройства водяного теплообменного аппарата контура отопления существует несколько конструктивных решений:

1. Установка «карманов» на боковых стенах котла, наполненных теплоносителем.
2. Монтаж сборника для теплоносителя с выводами к отопительной системе.
3. Установка коллектора вокруг дымовой трубы рядом от верхней поверхности буржуйки.
4. Монтаж внутреннего бойлера в топке.

Изготовление теплообменника

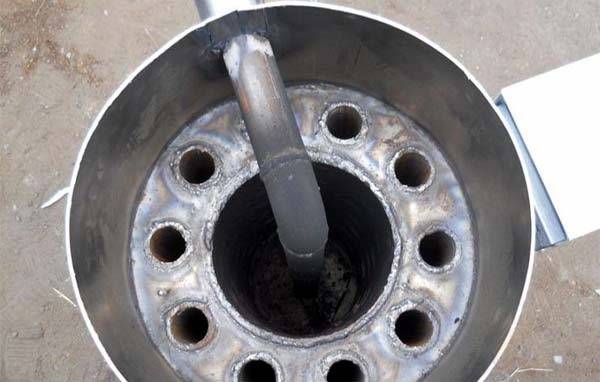

Приведем пошаговую инструкцию, как изготовить самостоятельно такое устройство.

1. Вырежьте два круга диаметром 30 см. (Заглушки). Размеры учитывайте исходя из вашего дымохода.
2. Разметьте на каждом листе места размещения труб, самая большая должна проходить в центре. Средняя трубка 58 мм, восемь маленьких по 32 мм.
3. Поочередно приваривайте трубы к заглушкам
4. Приварите вторую заглушку к трубам.
5. Изготовьте бак.
6. Сбоку металлического кожуха проделайте два отверстия, по противоположным сторонам.
7. На стенках теплообменника сделать выход под патрубки.
8. Готовую сердцевину вставьте в кожух. Закрепите с помощью сварки.
9. Приварите теплообменник к дымоходу.
10. Обработайте конструкцию термостойкой краской.

Самодельный теплообменник

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Трубы, проходящие сквозь топку.

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Жидкостные устройства

Во время изготовления жидкостных теплообменников для того чтобы сделать их более безопасными, сердечник помещается в металлический корпус. При этом в нем размещается утеплитель. Часто при создании описываемых устройств используется базальтовая вата.

Такие изделия закрепляются на дымоходе, что способствует нагреву теплоносителя. Если используется змеевик, его концы присоединяются к отопительной системе. Если изделие создается своими руками, следует делать змеевик из меди. Это связано с тем, что данный материал обладает высокой теплопроводностью.

Некоторые владельцы домов применяют металлические изделия, но для увеличения эффективности приходится значительно увеличивать размеры конструкции.

Циркуляция теплоносителя осуществляется следующим образом:

• сначала жидкость нагревается, в результате чего происходит увеличение ее объема;
• после этого она поднимается по змеевику;
• после этого жидкость направляется в радиатор;
• остывший теплоноситель вытесняется и направляется к нагревающему элементу.

Чтобы система работала эффективно, необходимо заранее рассчитать такие параметры, как длина нагревательного элемента и диаметр труб, используемых при создании системы. Если не учесть эти параметры, система не будет работать эффективно. В некоторых случаях из-за совершенных во время создания системы ошибок происходит гидроудар.

Устанавливая теплообменник на трубу дымохода, следует помнить о том, сто конструкция должна быть безопасной. Ее нагревающиеся части не должны соприкасаться с материалами, которые могут загореться.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

• С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
• С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
• С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

• С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
• С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Как сделать электрический водонагреватель своими руками

Но более оптимальный путь – сделать электрический водонагреватель своими руками. Самодельный водонагреватель обойдется значительно дешевле, а для его изготовления потребуется совсем немного усилий. Как сделать водонагреватель своими руками, описано ниже.

Данное самодельное устройство позволяет экономить средства и устраняет заботу о том, как обеспечить частный дом или дачу дешевой горячей водой, особенно в зимний период.

В продаже имеется рукомойник со встроенным ТЭНом и пластиковым бачком на 10 л по вполне «демократичной» цене, только воду в него нужно наливать через крышку. А это значит, что снова придется использовать различные ковшики и баночки, однако это не очень удобно.

В настоящее время не представляется сложности установить на кухне бак на 120 л и насос (при автономном водоснабжении все эти конструкции всегда имеются).

Насос позволяет наполнить бак подобного объема за 10 минут без лишних хлопот. Такого количества воды может хватить на семью из 4-5 человек на 2 суток без соблюдения режима строгой экономии. Вода из бака в данном случае должна подаваться к мойке «самотеком », т. е. бак при этом может быть установлен в смежном с кухней помещении на высокий стеллаж. Для «самотека» такого давления вполне должно хватать.

Самодельный электрический водонагреватель своими руками

Для водонагревателя своими руками нужно доделать систему автоматического наполнения бачка. В этих целях необходимо прорезать соответствующее отверстие — унитазный клапан с поплавком и чуть-чуть переделать конструкцию. Внутри бачка находятся ребра жесткости, за которые будет задевать поплавок, поэтому нужно укоротить штангу, на которой он держится, слегка подогнув «на месте», чтобы система заработала.

Перед тем как самому сделать водонагреватель, продумайте, где будет установлен бачок. Чтобы не загромождать кухню, разместить его в подсобном сообщающемся с ней помещении, где располагается накопительный бак, соединив его со смесителем мойки с помощью шланга от стиральной машины.

Рекомендуемый для системы ТЭН — «Аристон» на 1,2 кВт со встроенным термостатом. Под него следует сделать соответствующее в бачке посадочное отверстие и вырезать из резины прокладки. Рекомендуемая электрическая схема предполагает установку на кухне автомата защиты и двух индикаторов, помещенных в аккуратном боксе.

Один индикатор должен показывать, что самодельный электрический водонагреватель включен, а второй — загораться (только тогда, когда термостат будет включать нагрев). На корпусе ТЭНа располагается соответствующий разъем. На ночь можно выключать тумблер автомата защиты, отключая тем самым всю систему.

Бачок с водой рекомендуется обернуть утеплителем, а сверху сделать короб из фанеры. Тогда конструкция будет сохранять тепло и смотреться более аккуратно, а верх короба, кроме того, можно в таком случае использовать в качестве еще одной полки.

Утепление бачка сохранит воду теплой до утра, поэтому утром ТЭН можно будет включать на непродолжительное время.

Можно применять и пластмассовый бачок, но он ненадежный. Лучше в качестве бачка использовать бак из нержавеющей стали, например от старой стиральной машины. Эта емкость вполне подходящая и долговечная.

Такая система обычно работает довольно продолжительное время. Проблема может возникнуть зимой из-за замерзания воды в системе. Поэтому воду на зимний период нужно обязательно сливать, если не планируется регулярно пользоваться ею.

Классификация теплообменников и назначение

Приборы делятся на несколько разновидностей с учетом их главных конструктивных характеристик и назначения.

По месту размещения бака для теплой воды

Воздушный теплообменник для дымохода без нагрева воды

Баки можно устанавливать в парной, душевой или в чердачном помещении, у каждой локации есть свои достоинства и минусы. В первом случае можно заметно сократить габариты водопровода и ускорить процесс нагрева воды, одновременно необходимо учитывать площадь помещения. Наиболее оптимальным вариантом считается установка емкости в душевой, лишь незначительно увеличивающая длину трубопровода. Чтобы решить проблему с низким напором водяной струи, лучше вынести емкость на чердак. Этот способ требует увеличения количества труб и провоцирует потери тепла, если бак не оснащен утеплителем.

По месту размещения самого нагревателя

Теплосъемник на банный дымоход может быть размещен в печке либо недалеко от агрегата, оба варианта полностью доступны, но при этом имеют характерные особенности. Внутренний элемент дает возможность быстро нагревать воду, единственным минусом является ее быстрое закипание. Если такой прибор понадобится срочно заменить, для этой цели потребуется разбирать печное оборудование. Очистка внутреннего теплового обменника тоже доставляет проблемы из-за скопления толстого слоя накипи на его стенках. Деталь, размещенная возле дымохода, не имеет таких недочетов, поскольку температуры трубки недостаточно для нагрева воды возле стенок устройства. Нужно учитывать, что в подобной ситуации нагрев будет занимать больше времени.

Что такое теплообменник для дымохода, зачем он нужен и как работает?

Теплообменник (или конвектор, или экономайзер, если нагревается вода) — деталь, которая устанавливается на дымоход. Горячий дым, проходящий по печной трубе — нагревает ее. А теплообменник — может нагревать этим теплом воздух или воду.

Поскольку самый горячий участок печной трубы — это первый метр на выходе из печи, ставить конвектор в идеале надо именно тут. Если дымоход не очень длинный, и проходит без изгибов — то и дальше от топки нагрев тоже возможен. Например, таким способом можно обогревать комнату или мансарду на 2 этаже над помещением с котлом.

Так выглядит топка печки и начало дымохода в тепловизоре

Д ля полноценного отопления или вместо «основного» водогрейного котла теплообменник не используется — слишком мало тепла он выдаст. Но для дополнительного обогрева вполне подходит, поскольку стоит дешево, электричества не расходует. По сути он не позволяет просто так терять тепло, которое выделяет печь (твердотопливная, или на газу, или на отработке — любая, кроме электрического котла).

Для каких дымоходов можно использовать?

Для любых твердотопливных (на дровах, пеллетах) или газовых котлов. Это может быть банный котел, или буржуйка, или камин в комнате.

Теплообменники – особенности изготовления

Самые важные элементы, от их правильного устройства и эффективного функционирования во многом зависит комфортность мытья. Мы рассмотрим несколько вариантов теплообменников и выскажем свои замечания, окончательное решение за вами. Одна и главных проблем всех типов теплообменников – невозможность регулировать температуру нагрева воды.

Вода в баке может быть или недостаточно теплой, или слишком горячей. Разбавлять горячую воду холодной приходится вручную. Но и это еще не все – очень велики риски закипания воды в теплообменнике. Система не очень пострадает от пара, она открытого типа, но для теплообменника такие ситуации «даром» не обойдутся.

Начнем с простых теплообменников и закончим более сложными.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную .

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.
