Коллектор для теплого пола своими руками

Советы по монтажу коллектора для теплого пола

Виды коллекторов.

Монтаж подобной конструкции для теплого пола можно произвести и самостоятельно. Коллектор для распределения в большинстве случаев располагается в коллекторном шкафу или отдельном помещении, которое скрывается в стенке. При установке конструкции следует учитывать нюансы:

  1. Нужно постараться поместить коллектор для распределения в самой высокой точке отопительной системы по отношению к уровню размещенных петель. Это необходимо, для того чтобы в случае необходимости можно было удалять воздух из установленных труб.
  2. Коллектор для распределения должен располагаться в центральной части помещений, которые отапливаются.
  3. К одной конструкции понадобится подключать контуры одинаковой длины. Если в наличии нет подобных контуров, длина должна быть максимально близкой к длине элемента, который размещается поблизости.

Советы от профессионалов

При установке данного устройства нужно обращать внимание на следующие рекомендации:


Габариты встраиваемого в стену шкафа для коллекторного узла

  • толщина коллекторного ящика должна соответствовать габаритами узла;
  • нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
  • ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.

Если использовать готовую коллекторную группу, можно значительно упростить монтаж данного устройства. Его очень легко установить самостоятельно без помощи специалистов.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора. В отапливаемых помещениях монтируются сами терморегуляторы

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

за занавесками

под прямыми лучами солнца

в местах с высокой влажностью

вблизи посторонних источников света или тепла

на сквозняке

на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

управлять несколькими сервоприводами

отображать текущую температуру

устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник – Forumhouse

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Типы коллектора

Устройства для распределения теплоносителя в системе теплого пола выпускают различных видов. Отличаются коллекторы по способу регулировки, материалу изготовления и техническим параметрам. Согласно таким показателям выделяют несколько основных типов распределителей.

С ручной регулировкой

Такой прибор имеет невысокую стоимость, поэтому его устанавливают в основном те, кто хочет сэкономить на оборудовании.  С помощью такого коллектора регулировка температуры жидкости в системе обогрева пола происходит в смесительном узле. При этом для каждой отдельной ветки подача теплоносителя проводится один раз ручной настройкой.  Дальнейший рабочий процесс после установки параметров система осуществляет самостоятельно.

Схема коллектора теплого пола

Коллекторы с ручным управлением в основном используют для теплого пола, который является дополнительным оборудованием к основному отоплению. Хорошие характеристики имеют такие распределители, изготовленные из латуни.

Без регулировки

Устройство такого типа считается самым бюджетным вариантом. Прибор не имеет никаких регулировочных приспособлений. Распределение теплоносителя в коллекторе такого типа осуществляется системой в гидравлическом режиме.

Для эффективной работы теплого пола данное устройство совершенно не подходит. Установка коллектора без регулировки может стать причиной сбоя всей системы.

С регулировкой автоматического типа

Такой вид распределителя широко используется для многих систем теплого полового покрытия. Управление теплоносителем происходит встроенных автоматических и контрольных элементов, а также различных датчиков.

При установке такого прибора требуется качественная его настройка. Стоимость коллектора с автоматическим управлением значительно выше распределителей простого типа. Но такие затраты оправданы так как с помощью такого прибора можно без проблем постоянно поддерживать комфортный температурный режим в помещении.

Распределитель с расходомерами

В конструкцию коллектора входят указатели расхода, которые позволяют осуществлять контроль объема теплоносителя используемого для поддержки установленного температурного режима. При этом распределитель выполняет также основные свои функции.

За счет дополнительно установленных отсечных клапанов контроль расхода жидкости можно осуществлять для каждой отдельной ветки. Несмотря на высокие технические характеристики распределителей данного типа стоимость их сравнительно невысокая.

Зачем нужен коллектор

По сути, коллектор — это труба с отверстиями для входа и выхода теплоносителя, он ещё называется распределительно-смесительный узел. Функция устройства — поддержание требуемого температурного уровня в системе и управление водяным потоком.

Прибор предназначен для смешивания воды поступающей от котла, где она нагревается, с охлаждённой жидкостью, идущей из обратки, до нужного уровня для тёплых полов. Ведь в котле теплоноситель прогревается обычно до +90 градусов, а для пола с обогревом это высокая температура.

Для него требуется +40 — 45 градусов, поэтому без коллектора не обойтись. Если вода будет поступать на прямую от источника тепла в контуры, это приведёт к перегреву системы и выходу её из строя.

Кроме того, контуры имеют различную длину, и потребность в тепловой энергии у них различна. Поэтому, между котлом и трубопроводом нужен специальный узел, который будет распределять потоки горячей воды по петлям.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

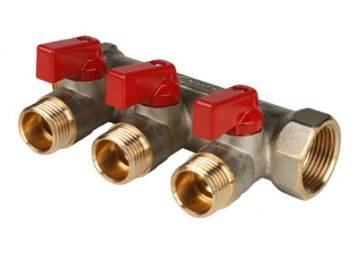

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Принцип подключения

Устанавливая в квартире отопление под полом, нужно уметь грамотно подключить коллектор в систему. Ведь подключение контуров к котлу осуществляется не напрямую, а через коллекторы, насосы и датчики.

  • Для выхода распределительного коллектора предусмотрена заглушка. В некоторых случаях в этом месте устраивают разветвляющую сеть, кран для слива и прибор для удаления воздуха из труб теплого пола.
  • Такая конструкция делается на подающей ветке отопления и на возвратной. Для теплого пола рекомендуется устраивать не одну, а пару подобных гребенок и, соответственно сопутствующие приборы.
  • Смесительный узел коллектора помещается в специальный шкаф, чтобы туда не имели доступа нежелательные лица, а обслуживание и перемена параметров производилась одним человеком. Шкаф закрывается на замок и может быть выполнен в наружном и внутреннем варианте.
  • Делать коллектор своими руками нужно с учетом количества подключаемых контуров отопления и материала для изготовления устройства. При наличии двух веток отопления теплого пола с разными требуемыми температурными условиями, коллектор подключают для подачи воды разного подогрева в эти ветки. Если предусматривается большая протяженность труб, то в систему встраивается дополнительный насос для создания нужного давления.
  • Каждый выход трубы из коллектора для теплого пола должен быть оборудован шаровым краном. С его помощью можно будет отключить ряд отопительных приборов без остановки всей системы.
  • На каждом этаже главного стояка должны быть размещены подающий и возвратный коллекторы. От них трубы уходят в пол или протягиваются по стенам к батареям отопления. При варианте отопления пола, когда трубы заделываются в стяжку, обязательно ставится прибор для улавливания и стравливания воздуха из системы.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

  • Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
  • Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
  • Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
