Как определить необходимую высоту дымохода относительно конька крыши

Рассчитываем ее высоту

Общая высота

Согласно СП 60.13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта)

Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

Скатные кровли

  • Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
  • Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
  • Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h2 = 22h = √2h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Последствия некачественной вентиляции

Потеющие окна

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

  • Нехватка кислорода в помещении;
  • Высокий уровень влажности;
  • Возникновение копоти на стенах кухни;
  • Запотевание окон в помещении;
  • Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

  1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
  2. Круглые – используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Виды дымоходов

Дымоход – этой другой функциональный элемент здания, расположение и высота которого регулируются строительными нормами.

Существуют несколько способов классификации дымоходов.

По расположению выделяются дымоходы:

  • стенные (находятся внутри капитальных стен);
  • коренные (не связаны со стеной и находятся на расстоянии от нее во внутренних помещениях здания);
  • наружные (проходят через фасад здания).

Основным способом классификации является выделение разновидностей дымоходов по материалу изготовления:

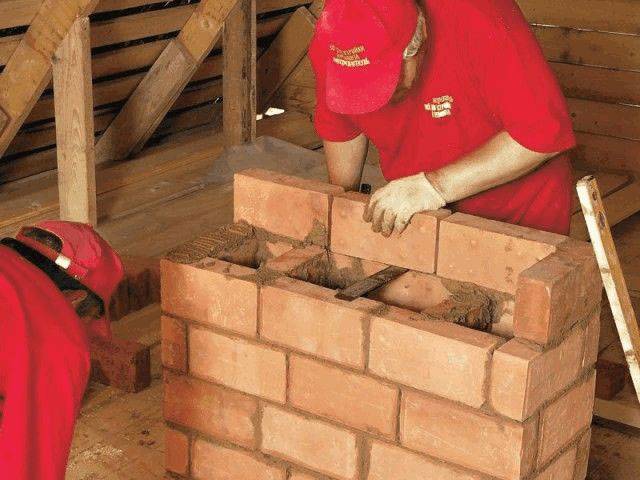

  • Кирпичные. Отличаются пожаробезопасностью и высокой теплоемкостью, но их обслуживание требует больших затрат времени и сил, а тяга кирпичного дымохода относительно невысока.
  • Стальные одноконтурные. Недорогие и легкие в обслуживании, но быстро изнашиваются и требуют обеспечения дополнительной противопожарной безопасности.
  • Сэндвичи. Более продвинутая и дорогая версия одноконтурных дымоходов, где между слоями стали располагается прослойка негорючего материала.
  • Керамические. Огнестойкие, долговечные, простые в монтаже и обслуживании, но очень дорогие.
  • Асбоцементные. Самая дешевая вариация, но ее эксплуатационные показатели находятся на низком уровне: асбоцементные дымоходы быстро забиваются сажей, и прогорают. Чтобы избежать возгорания дома из-за воспламенения сажи, нужно постоянно чистить трубы.
  • Полимерные. Недорогие, но недостаточно огнестойкие дымоходы.

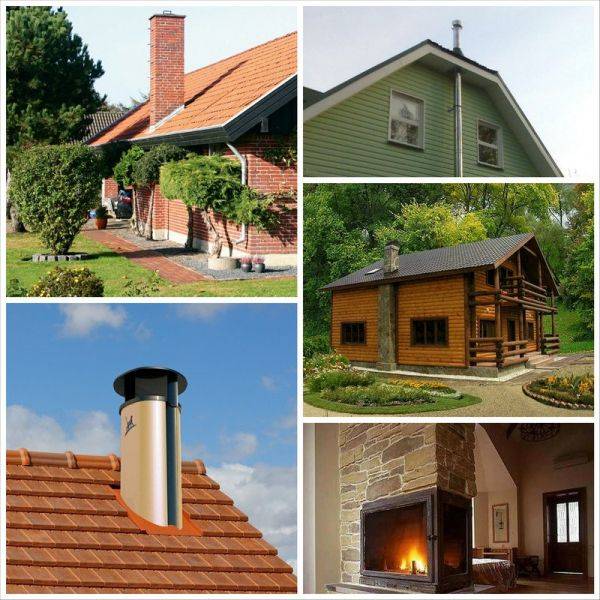

Виды дымоходов

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

  • уменьшается теплообмен;
  • предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
  • снижается риск возгорания;
  • ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
  • уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

  • наличия точки росы,
  • формы, размеров воздухоотвода,
  • теплопроводности утеплителя,
  • температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

  • подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
  • минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
  • дождавшись окончательного высыхания, устанавливают фасадные дюбели;
  • укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
  • после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

Как рассчитать высоту дымохода?

Требования касательно высоты дымохода изложены в СНиП 2,04,05-9. Вот они:

  1. Перепад высот между оголовком трубы и колосниковой решеткой или горелкой отопителя должен составлять хотя бы 5 м. Соблюдение этого требования обеспечит достаточную тягу.
  2. Если рядом с домом располагаются более высокие объекты — здания или деревья — дымовая труба должна оказаться выше их (опять же, из-за образующегося в ветреную погоду подпора).
  3. Оголовок должен отстоять от кровельного покрытия хотя бы на 0,5 м. Если оно выполнено из горючих материалов, например, битумной черепицы, это расстояние следует увеличить до 1,5 м.
  4. Если оголовок трубы отстоит от конька или парапета не далее 1,5 м, он должен возвышаться над этим элементом как минимум на 0,5 м. При удалении на расстояние от 1,5 до 3 м оголовок выводится вровень с парапетом либо коньком. При удалении свыше 3 м он располагается ниже данного элемента, причем на такой высоте, чтобы условная линия, соединяющая верхнюю точку трубы и верхушку выступающего элемента (конек или парапет) имела уклон в 10 градусов к горизонтали.

Требования этого пункта объясняются тем, что во время ветра перед такими препятствиями, как конек и парапет, образуется подпор, то есть область более высокого давления. Если она возникнет со стороны трубы, тяга в ней может быть заблокирована или даже опрокинута.

Заметим, что в домах со скатными крышами следует стремиться располагать дымоход поближе к коньку. Тогда, во-первых, более продолжительный его участок будет располагаться в помещении (дым дольше остается горячим), во-вторых, уменьшается нагрузка на трубу от скопившегося на крыше снега.

Если аэродинамика местности изменилась после возведения дымохода, к примеру, выросли деревья, его приходится наращивать. При этом на кирпичных дымоходах даже делают вторую выдру (уширение).

Одна из ее функций состоит в рассекании ветрового потока и придания ему огибающей устье трубы траектории — это также предотвращает задувание.

Определяем высоту дымоходной трубы: основные критерии

Высота конструкции зависит от ряда важных моментов, рассмотрим их.

  • Конкретное месторасположение дымоходного канала на крыше относительно конька.
  • Роза ветров, интенсивность и сила ветра в конкретном регионе страны. Кроме того, сюда можно отнести среднестатистическую толщину снежного покрова.
  • Угол наклона кровельного ската.
  • Наличие/отсутствие больших сооружений, деревьев рядом с дымоходной трубой.

Оцинкованная труба для дымохода основные достоинства

Ранее мы рассказывали о сферах применения и основных достоинствах оцинкованной трубы для дымохода. В дополнение к этой статье советуем вам ознакомится с этим руководством

Так, если дымоход выходит на расстоянии в 50 сантиметров от конька, то он должен возвышаться над ним как минимум на столько же. Как показала практика, это самый оптимальный вариант расположения конструкции, так как при таких условиях достаточно большое количество стройматериалов, необходимых для сооружения конструкции, экономится.

Более того, именно в этом месте объемы скапливающегося зимой снега минимальны, благодаря чему возможность протечек кровли при его таянии заметно уменьшается. И что характерно, процедура расчета высоты даже на онлайн-калькуляторе регламентируется СНиПом, а также инструкцией изготовителя оборудования.

Общие указания

1 . Исходные данные.

1.1 В данном комплекте рабочих чертежей разработана дымовая труба высотой 17.0 м с одним газоотводящим стволом Ду-450 из модульных утепленных дымоходов.

1.2 Настоящий проект выполнен на основании: технического задания заказчика.

1.3 Настоящая рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям действующих регламентов, стандартов, сводов правил и других документов, содержащих

установленные требования.

1.4 За относительную отметку 0,000 принята отметка низа опорных плит дымовой трубы.

2. Указания по изготовлению и монтажу.

2.1 Изготовление и монтаж конструкций производить в соответствии с требованиями:

— СП 70.13330.2012 «Несущие и ограждающие конструкции»;

— СНиП 12-03-2001 «Безопасность труда в строительстве.» Часть 1. Общие требования;

— СНиП 12-04-2002 «Безопасность труда в строительстве.» Часть 2. Строительное производство;

— СП 28.13330.2012 «Защита строительных конструкций и сооружений от коррозии».

2.2 Изготовление металлических конструкций осуществляется на заводе-изготовителе. Сварка механизированная (полуавтоматическая) по ГОСТ 14771-76 и ГОСТ 23518-79 или ручная дуговая по ГОСТ 5264-80. Сварочную проволоку для полуавтоматической сварки принять марки СВ-08Г2С по ГОСТ 2246-70, для ручной дуговой сварки электроды марки Э46А или Э50А по ГОСТ 89467-75.

2.3 Болты для монтажных соединений — класса по прочности 5.8 по ГОСТ 7798-70.

2.4 Монтаж конструкций производить на основании утвержденного проекта производства работ, учитывающего

обеспечение пожарной безопасности при проведении сварочных работ.

2.5 На период производства работ все стальные конструкции должны быть защищены от потери устойчивости.

2.6 До начала работ по монтажу конструкции должны быть закончены работы по устройству железобетонного фундамента и по устройству обратной засыпки фундамента.

3. Основные расчетные положения.

3.1 Расчеты конструкции выполнялся в соответствии с СП 20.133.30.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия», СП 16.13330.2011 (СНП II-23-81*) «Стальные конструкции.», СП 43.13330.2012 (СНиП 2.09.03-85) Сооружения промышленных предприятий» и СП 131.13330.2013 (СНиП 23-01-99) «Строительная климатология».

3.2 В качестве нагрузок на сооружение приняты ветровая нагрузка с пульсационной составляющей, нагрузки от собственной массы (эстакады и газоотводящих стволов с тепловой изоляцией).

3.3 Коэффициенты надежности приняты k=1,4-для ветровой нагрузки, k=1,1-для собственного веса металлических и других конструкций.

4. Антикоррозионная защита.

4.1. Общая антикоррозийная защита металлоконструкций предусмотрена в соответствии с СП 28.13330.2012 «Защита строительных конструкций от коррозии «с учетом среднеагрессивной среды.

4.2. Покрытие: грунт-эмаль PRODECOR 1201 (серая) по ТУ 2312-079-49404743-2009 с общей толщиной покрытия не менее 180 мкм на заводе-изготовителе. После монтажа поврежденное покрытие подлежит восстановлению.

4.3. Защиту болтов, гаек и шайб от коррозии осуществлять путем горячего цинкования, с последующим хромированием по ГОСТ 9.303-84.

4.4. Поверхность перед окрашиванием должна быть сухой и чистой и иметь третью степень очистки в соответствии с ГОСТ 9.402-2004.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой

Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь

Но важно не только то, что снаружи, но и то, что скрыто внутри

Прежде, чем планировать устройство дымохода необходимо определить:

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

Как рассчитать высоту конька двухскатной крыши

Расчет высоты конька двускатной крыши производится двумя способами: схематическим и математическим. Точность получаемых результатов у них примерно одинакова, так как в их основе лежат аналогичные принципы тригонометрии.

Оба метода предполагают, что высота конька определяется по известным углам скатов и длине пролета крыши.

Математический расчет осуществляется с помощью формулы c = a × tan b, где:

  • C – это длина конька;
  • a – это половина длины пролета;
  • b – это угол наклона крыши.

Использование данной формулы обуславливается тем, что конструкция двухскатной крыши представляет собой равнобедренный треугольник, который разделяется своей высотой на два прямоугольных.

Схематический расчет предполагает построение треугольника с формой аналогичной форме крыши в строго выдерживаемом масштабе. Самый удобный масштаб для чертежей – это 1:100, где 1 сантиметру в графическом выражении соответствует 1 метр реальных показателей.

Сначала нужно провести линию пролета крыши, которая будет основанием треугольника. Затем находится ее середина, из нее проводится ось симметрии. С помощью транспортира от концов этой линии откладывается установленный угол ската. В соответствии с отмеченным углом нужно провести линию. Точка, в которой она будет пересекаться с осью симметрии, станет ориентировочным местом расположения конька.

ОБРАТИТЕ ВНИМАНИЕ!

К полученным показателям добавляется толщины коньковой доски и других доборных элементов, устанавливаемых в верхней части конструкции.

Расстояние от основания до точки пересечения оси симметрии с линией ската измеряется и преобразуется в соответствии с масштабированием в реальную высоту конька.

Несмотря на возможные погрешности, связанные с неточностью выполненных чертежей, графический метод позволяет получить хорошие результаты.

Расчет высоты конька

Что такое обратная тяга?

Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.


Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.

Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.

Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.

Немного о тяге

С помощью тяги из дымоотвода выходит то, что возникает в процессе сгорания. Благодаря движению воздушных потоков негативные вещества уходят в атмосферу. От каких факторов зависит тяга? В первую очередь, большую роль играет высота трубы дымоотвода. Так же она зависит от температуры воздуха извне помещения и в самом дымоходе. В период, когда горючее сжигается, температура может достичь 250°. Контактируя с металлической трубой, горячий газ остывает, она падает, в результате чего получается хорошая тяга. Конденсат влаги в дымоотводе разрушает конструкцию и ухудшает тягу. Обычно это происходит в зимний период при низких температурах. Для того, чтобы убрать конденсацию устанавливаются дымососы, образующие искусственную тягу.

Тягу обычно определяют «дедовским методом». Открывается печная дверь и при открытой заслонке к ней подносят зажженную спичку. Спичечное пламя покажет, есть ли в печи тяга. Если его потянет внутрь – тяга сильная. Если задует в комнату – значит имеет место явление, называемое обратной тягой. В таких случаях, печь будет чадить, и разжигать ее не стоит.

Это происходит тогда, когда дымоход забит или неисправен. Поэтому, время от времени, дымоотводную систему чистят и ремонтируют.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
