Зависимая и независимая система отопления: схема присоединения, промывка

Зависимая и независимая система отопления — сравнение

Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.

Достоинства, которые имеет независимая схема теплоснабжения:

  • она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
  • экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
  • независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Зависимая система

Теплоноситель, протекающий вдоль магистралей, попадает прямо в жилище. Систему также называют открытой, так как подбор теплоносителя с целью обогрева здания (также для предоставления теплой воды) происходит из выводящего трубопровода (другое название приводящий). Данная схема популярна для зданий, рассчитанных на несколько семей и строений государственных учреждений, магазинов, банков, многих других сооружений.

Если температура теплоносителя внутри подающего трубопровода не достигла 95 градусов по Цельсию, его отправляют в отопительные аппараты. Когда температура достигает данный предел, но все равно остается менее 105 градусов по Цельсию, требуется вмешательство смесительного элеваторного узла. Его устанавливают на входе в коттедж, чтобы жидкость, газ или антифриз из радиаторов добавлять к горячему теплоносителю, дабы последний стал теплым, а не горячим.

Зависимая система функционирует на основе законов молекулярной физики и термодинамики. Антифриз или другой теплоноситель попадает наверх, из-за чего на выходе из котла отопления образуется высокое давление, параллельно с этим на входе теплогенератора создается незначительное разряжение. После этого жидкость стремится попасть в зону, где давление ниже. Эта система работает согласно естественной циркуляции теплоносителя.

Данную схему очень часто использовали в СССР. Зависимая система отопления функционирует исправно, бесперебойно. Ремонт, монтаж, материалы требуют небольших вложений. Нет необходимости в установке добавочных труб, используемых для подачи в помещение теплой воды.

Минусы:

  • отбросы и мусор с трубопроводов оказываются внутри батареи;
  • когда происходит ремонт или замена оборудования, нередко случаются перепады давления, гидроудары;
  • теплоноситель нельзя назвать качественным, так как он проходит вдоль старых магистралей, которые чаще всего уже ржавые;
  • качество воды или смеси антифризов влияет на термостатические вентили, они ломаются;
  • регулировать температуру дома самостоятельно почти невозможно;

Виды зависимых систем

Однотрубная система идеально подходит частным домам. Данный контур является замкнутым. От нагревательного аппарата прокладывается трубопровод, а радиаторы присоединяют поочередно и далее отводят назад, к котлу.

Типовая однотрубная схема отопления

Бывает горизонтальная и вертикальная схема. Первая больше подходит для одноэтажных домов, ее проводят снизу и сверху пола, батареи устанавливают на одном уровне. В вертикальной же от котла разводка перемещается наверх и уже там распределяется по батареям. После охлаждения спускается.

Система не требует для монтажа много комплектующих, просто прокладывается, не приносит проблем в процессе эксплуатации и стоит недорого. Она идеально подходит для небольших дачных домиков, установить ее можно без помощи профессионалов. К минусам относят тот факт, что радиаторы, которые находятся ближе к нагревательному прибору(котлу), нагреваются больше и быстрее, чем стоящие поодаль.

Ленинградка — одна из самых популярных систем, придуманная еще в советское время система. В ней все нагревательные аппараты складываются в единую схему, по которой свободно перемещается теплоноситель. Нагревает воду или смесь антифризов специальный котел, радиаторы обыкновенно подключают вдоль стен, преимущественно рядом с окнами. У “Ленинградки” очень низкая стоимость, легкий монтаж и хороший уровень производительности, но она требует балансировки в процессе эксплуатации.

Паук — система не так давно считалась устаревшей, но все равно остается популярной из-за своей низкой стоимости. Нет нужды устанавливать вертикальную разводку по периметру всего дома, но при этом комнаты все равно прогреваются равномерно. Главное преимущество «Паука» — система не находится в зависимости от электрогенератора. При эксплуатации очень легко регулируется. Монтаж такого рода системы затруднительна. Ее нужно устанавливать только на чердаке, в связи с чем возрастают затраты на дополнительное утепление. Нельзя использовать антифриз в такой системе из-за его испарения внутри расширительной емкости. Подобная система портит интерьер, устанавливать ее дозволено лишь людям с определенным умениями из-за сложного этапа проектирования.

Можно ли из зависимой системы сделать независимую

Переход на независимое отопление возможен по специальному разрешению коммунальных служб

Зависимую схему посредством нескольких технологических приемов можно переделать в независимую систему с реализацией теплоснабжения при помощи:

  • Бункера и ленты-транспортера для твердотопливного котла. При прогорании топливных материалов новые порции поступают в топку на транспортной ленте. Она запитывается от электросети.
  • Пиролизного котла. Горение занимает два этапа. На первом осуществляется пиролиз дров с минимальной подачей кислорода, на втором – сжигается остаточный газ. Для создания тяги применяется электровентилятор.
  • Оборудования с верхним горением. За счет тления верхнего слоя устройство работает 5 суток на одной закладке топлива. Воздушные массы нагнетаются электрическим вентилятором.

При зависимой схеме вода поступает в систему через элеватор и смешивается с возвратными массами. Независимая система исключает данный процесс – нагрев происходит через теплообменник. Теплоснабжение может работать в привязке к электричеству или автономно. Подбирать способ подключения необходимо по площади обогрева и типу объекта.

Какая система лучше

Сложно ответить какая система отопления лучше. В крупных отопительных сетях и многоэтажных зданиях, высотой более 12 этажей, используют только независимую схему отопления. В такой схеме можно одновременно поддерживать во всех системах одинаковую температуру и уровень циркуляции носителя тепла.

Большие затраты на оборудование при хорошей экономии топлива лучше применять для зданий с большой площадью. Сложно сказать какая схема подойдет для отопления конкретного здания без особых знаний. Для этого необходимо обратиться к специалисту.

Независимая схема отопления требует больших затрат. Поэтому ее целесообразней использовать для больших площадей.

При индивидуальной схеме теплопунка в жилом здании используется более одного теплообменника. От первичного носителя тепла нагревается вторичный, а также горячая вода для водоснабжения.

Для жильцов не стоит выбор перед системой отопления. Так как проектировщики выбирают зависимую или независимую систему отопления для здания. А в небольших деревнях практически везде отсутствует центральное отопление. Практически у всех жильцов устроено индивидуальное отопление. В таком случае важным вопросом является энергонезависимость отопительной системы.

Схемы, по которым присоединяются приборы отопления, бывают двух видов. В зависимости от использования схемы различают два вида систем теплоснабжения – зависимые и теплоснабжения.

Смысл независимой системы теплоснабжения заключается в том, что оборудование абонентов изолируется от поставщика тепловой энергии с помощью гидравлики. А чтобы обеспечить абонентов теплом необходимы вспомогательные обменники центральных тепловых пунктов.

В случае использования зависимой системы, необходимо постоянное подключение ее к энергоносителю. Такая система представляет собой и трубы, а также котел, которые соединены между собой в одно целое. Смысл зависимой системы теплоснабжения заключается в циркуляции горячей воды по кругу в непрерывном режиме. Из-за того, что, зависимая система полностью привязана к теплотрассе, которая является главным источником тепловой энергии, при ее использовании невозможно настраивать температуру воды или даже, в случае потепления, отключить отопление.

Схема зависимой системы отопления

При использовании независимой системы отопления можно использовать различные виды топлива. Нужно отметить, что установка такой системы достаточно дорога. В отличие от зависимой системы, в независимой воду можно использовать и на другие потребности. Также преимуществом является и то, что независимая гораздо легче устанавливается в здании.

Помимо всего прочего, такая система дает возможность сэкономить денежные средства из-за того, что для ее функционирования требуется небольшое количество топлива. Количество топлива можно регулировать по собственному желанию, тем самым, образуя комфортабельные условия в помещениях.

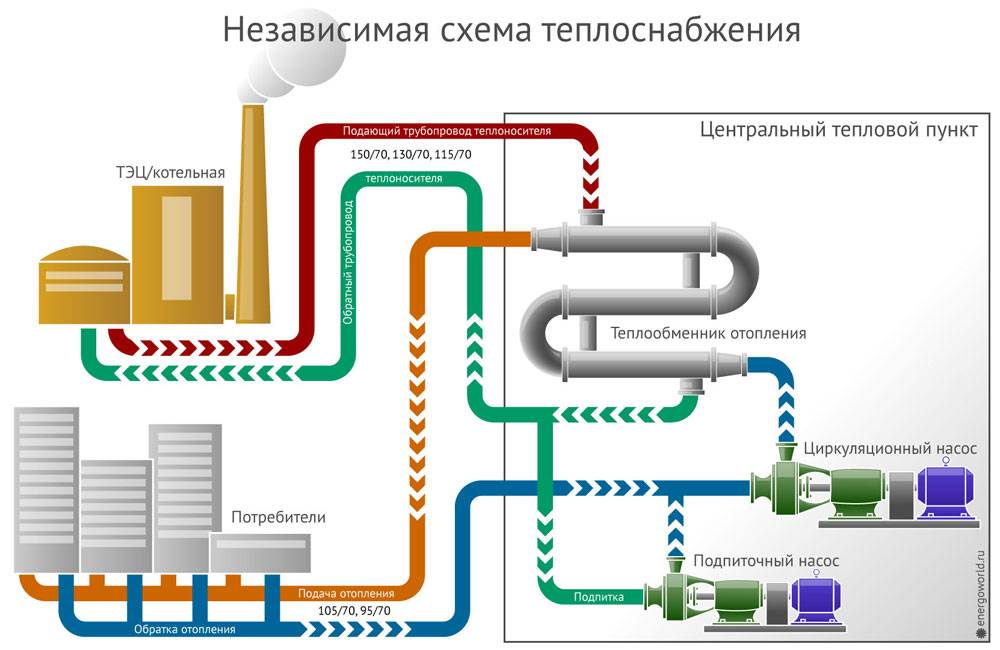

Схема независимой системы отопления

Принцип работы

Как отмечалось выше, для работы зависимой системы используется техническая вода, которая в процессе эксплуатации оставляет в трубах соли и песок, что нарушает проходимость воды в трубах. В случае же с независимой, возможно применение очищенной . Оборудование при этом можно показать достаточно большой срок эксплуатации.

Независимая система отопления вполне обходится без электричества. Оно может понадобиться лишь в том случае, если смонтирован бункер и транспортер, для того чтобы подавать топливо в котел.

Также можно использовать котел, работающий при помощи . Такие котлы представляют собой конструкцию, состоящую из механических , термостата, и стальной емкости. Такая система не привязывает вас к газовой магистрали.

Влияние воздуха на работу контура отопления

Когда по тем или иным причинам появляется воздух в системе отопления, нормальная работа системы нарушается. Ухудшается или вовсе прекращается циркуляция со всеми вытекающими последствиями. В таких случаях специалисты говорят, что завоздушена система отопления и необходимо принимать меры для удаления воздушных пробок.

Наличие воздуха в контуре может вызвать неприятные явления:

  1. шум при движении воды по радиаторам и вибрацию, которая вызывает ослабление винтовых соединений, а иногда разрушение мест сварки;
  2. в отдаленных подсобных помещениях отсутствие циркуляции может привести к размораживанию системы;
  3. небольшое завоздушивание вызывает уменьшение эффективности работы и перерасход топлива;
  4. воздух вызывает коррозию металлических труб и корпусов изнутри, что резко сокращает срок службы оборудования.

Для успешного удаления воздуха из контура служат воздушники в системе отопления, которые могут быть ручными и автоматическими. Из ручных воздухоотводчиков наиболее известный кран Маевского. Он устанавливается на торце батареи и с его помощью сбрасывается накопившийся воздух. Автоматический воздухоотводчик удаляет воздух из системы в процессе работы.

Воздухоотводчики устанавливаются в критических местах, таких как повороты трубопроводов и самых высоких точках отопительных систем.

Правовые основы отношений в области теплоснабжения

Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.

В главе 1 излагаются основные понятия и общие положения , определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой

Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате. Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче

Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам. В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора. Рассматриваются все правовые аспекты подключения к тепловым сетям. Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников

В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям. В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Рассматриваются все правовые аспекты подключения к тепловым сетям. Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям. В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
    Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

Есть одно условие — давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

  • Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
  • В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
  • Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Что такое энергонезависимость, и чем зависимая и независимая система отопления отличаются друг от друга

В многоквартирных домах в подавляющем количестве используют для обогрева центральную теплосеть. Однако качество подобных услуг зависит от многих факторов, включая состояние теплотрассы и оборудования. Значение имеет также и схема подключения дома к тепловой сети. В данном случае вы узнаете про зависимые и независимые способы подсоединения, а также о том, как сделать отопление в квартире энергонезависимым.

Независимая и зависимая система отоплениядля дома

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Безопасность и эффективность независимых систем отопления

Чтобы иметь возможность экономить деньги на обогреве необходимо соблюсти несколько условий:

  1. Разработать и согласовать проект в разрешительных органах. Без утвержденного ГИП и согласованного со всеми инстанциями проекта все модификации будут незаконными. Поэтому воспользоваться результатами не удастся.
  2. Произвести монтаж или реконструкции существующего оборудования согласно проектного решения.
  3. Установить счетчик тепловой энергии. Это позволить рассчитываться за полученную тепловую энергию именно в том объеме, в котором она была потреблена.
  4. Обеспечить необходимый уровень автоматизации либо ручного регулирования. ТЭЦ не особо оперативно реагирует на температурные изменения погодных условий и могут продолжать кочегарить свои котлы на полную катушку. А через бак теплообмена невостребованная энергия будет передаваться в сети потребителей, открывающих окна и форточки от избыточной жары.

Принудительная циркуляция

Для работы отопительной системы с принудительной циркуляцией необходим насос, благодаря которому эта циркуляция обеспечивается.

Достоинства данной системы состоят в том, что она может иметь весьма эстетичный внешний вид. На материалы не требуется слишком больших затрат.

Минусы системы в том, что ей необходимы дополнительные приборы, обеспечивающие безопасность ее функционирования, а также потребность в электрической энергии, без которой работать она не будет.

Циркуляционный насос иногда даже включается в схему системы с естественной циркуляцией. Делается это для того, чтобы на начальном этапе протапливания дома радиаторы прогревались быстрее и равномернее.

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

ДостоинстваГлавная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
НедостаткиКак и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя
