Как устроен кран мгновенного нагрева воды Акватерм: описание схемы нагревателя

Монтаж и подключение

Установка крана с нагревателем не отличается от монтажа смесителя. Главное отличие – кабель для подключения электропитания. Дизайнерами предусмотрены элементы крепежа, позволяющие сделать его незаметным и не мешающим пользованию раковиной или душем.

Сочетание воды и электричества заслуженно считается смертельно опасным, поэтому следует свести риск на нет: покупать нагреватели у сертифицированных продавцов, выполнять монтаж строго по инструкции производителя

Важно проверить соответствие электрической сети необходимым требованиям изготовителя проточного нагревателя, при подключении питания обязательно провести заземление

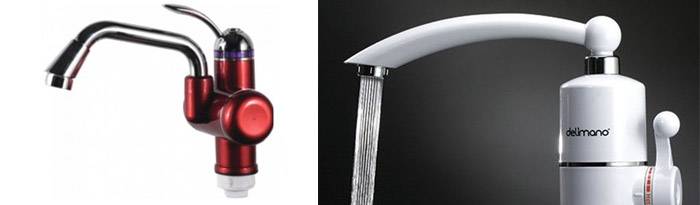

Краны мгновенного нагрева воды

Устройства, не имеющие накопительной емкости и быстро повышающие температуру воды с помощью электроэнергии, называются проточными нагревателями. Внешне они схожи с обыкновенными смесителями, но имеют чуть больший размер из-за корпуса с нагревательным элементом. Такой прибор способен всего за 10 сек повысить температуру жидкости до 60 °С. Используют краны мгновенного нагрева воды обычно в маленьких помещениях, например, дачах и гаражах, или во время отключения горячего водоснабжения.

Устройство состоит из следующих элементов:

Количество деталей может быть и больше, это зависит от набора функций. По принципу работы нагреватели холодной воды на кран различаются на напорные и безнапорные. Первые способны подавать и согревать жидкость сразу на несколько точек, но для них обязательно требуется определенное давление. Безнапорные обогреватели подключаются только к одной точке и могут функционировать без давления.

По способу управления делятся на электронные и гидравлические. Первые автоматически контролируют подогрев воды, нужно лишь установить необходимую температуру. При уменьшении или увеличении напора датчик определит, требуется ли ее повысить или снизить. В гидравлических обогревателях контроль осуществляется полностью вручную. Производятся модели либо только с краном, либо в комплекте с насадкой для душа, либо со входом для подключения шланга.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Преимущества и недостатки устройства

Электрический смеситель для кухни, как и любой другой прибор, имеет свои положительные и отрицательные характеристики. Начнем с положительных:

  • Экономичность. Кран электрический позволит значительно сэкономить. Данная характеристика полезна, при совокупной работе устройства с водонагревательными котлами, которые для подогрева воды используют электроэнергию. Также, на смесителе есть возможность установить режим экономной работы, что позволит потратить гораздо меньше воды;
  • Безопасность. Можно смело утверждать, что в процессе купания или умывания, у вас практически отсутствуют шансы получить термический ожог. Такие понятия, как слишком горячая или холодная вода исчезнут навсегда – вы не получите ожог и не окунетесь в ледяную;
  • Повышенный комфорт. В случае, если в водопроводной системе происходят кардинальные изменения (в плане силы напора и смены температурного режима), на выходе из крана все останется по-прежнему. Установленная вами температура и сила напора будут на прежнем уровне, не претерпев никаких изменений;
  • Надежность. Смеситель с термостатом очень сложно вывести из строя, и даже если такое произойдет, производители дают серьезные гарантийные обязательства (от 3 до 5 лет), что позволяет ремонтировать устройства бесплатно, за короткие промежутки времени.

С преимуществами разобрались. Что касается недостатков, то все они сводятся к одному – высокая стоимость изделия и комплектующих. Но если спросить у тех, кто пользуется газовыми колонками и испытывает постоянные проблемы с напором – для них покупка смесителя с электрическим подогревом представляет собой настоящее событие, которое решает множество бытовых задач. Также, стоит отметить тот факт, что цена электрического крана с термостатом ненамного отличается от стоимости простого смесителя.

Недостатки

Есть у проточного водонагревателя и недостатки. К ним относятся:

  • большое потребление электроэнергии;
  • мощный электрический кабель;
  • ограниченная пропускная способность.

Такое большое потребление электроэнергии сказывается на счетах за свет. Кроме этого, требуется предварительно заложить мощный кабель, чтобы кран смог прогревать водный поток. Это тоже вызывает неудобства во время установки смесителя.

Пропускная способность водного потока составляет от 4,5 л до 6 л за минуту. Многие считают эти цифры небольшими. Однако замечено, что устройство не только удобно в использовании, но и предоставляет возможность набрать полную ванну горячей воды, чем не может похвастаться ни один другой прибор. Если сравнивать это устройство с газовой колонкой, то пропускная способность проточного водонагревателя больше в два раза.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

  • монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
  • при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
  • ни в коем случае не устанавливайте изделие на неотапливаемой даче;
  • в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
  • при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

  1. Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
  2. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
  3. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Как устроен проточный электронагреватель, монтирующийся на кран

Конструкция устройства не отличается сложностью. Прибор представляет собой смеситель со встроенным электронагревательным элементом, проходя через который, вода нагревается до 40…65 градусов.

Цены на бойлер косвенного нагрева

бойлер косвенного нагрева

Устройство проточного водонагревателя на кран

Оборудование, работающее с водой и электричеством, должно быть надежным и безопасным. Для этого нагреватель имеет дополнительные элементы:

  • устройство защитного отключения, обеспечивающее электробезопасность пользователя (предохраняет от удара током при нарушении целостности корпуса или выходе из строя ТЭНа), а также сохранность прибора в случае возникновения перепадов напряжения;
  • термодатчик перегрева воды, отключающий питание при превышении температурой воды определенного уровня (например, 60 градусов);
  • реле защиты от сухого хода, отключающее питание при отсутствии водоснабжения (защита от работы без воды);
  • силиконовая прокладка, смягчающая гидроудар;
  • сетчатый фильтр, предохраняющий от попадания твердых частиц, способных вывести прибор из строя.

Внутреннее устройство Все элементы нагревателя заключены в водонепроницаемый корпус.

Чем хороши приборы такого типа?

  1. В работе нагреватель прост: достаточно открыть кран и через несколько секунд польется горячая вода.
  2. Вода нагревается в течение 5…10 секунд;
  3. Оборудование очень компактно и эстетично выглядит.
  4. Установить нагреватель можно самостоятельно, не приглашая специалистов.

У такого устройства все же невысокая мощность Мнение эксперта: Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Для подключения нагревательного устройства требуется подведение отдельной кабельной линии, что вызвано высокой нагрузкой на электросеть. Недостатком является и сложности с восстановлением прибора в случае поломки, так как комплектующие найти не так просто.

Кран мгновенного нагрева или классический водонагреватель: что выбрать?

Можно подумать, что решение очевидно – бойлер вместительней, потребляемая мощность меньше, запас воды больше. Но не стоит спешить с выводами. Что лучше: быстрый проточный нагрев или классический подогрев объема? Спор только начинается.

Для проведения сравнения по основным эксплуатационным параметрам, удобнее будет воспользоваться таблицей. Для примера приводится накопительная модель на 50 литров.

Характеристики Бойлер Кран
Мощность, кВт/ч 1,5 — 2,0 3
Объем, л 50
Оптимальная температура нагрева, ºС регулируется 60
Время нагрева 1 ч. 20 мин 4 – 6 сек

Повышенная мощность современного устройства может ввести в заблуждение по поводу расхода электроэнергии. Отличительной особенностью нагревательных кранов является экономичность: потребление электричества начинается при включении подачи воды и прекращается сразу после отключения. Просчитать затраты при расходе воды 5литров за 1минуту не составит труда: они составят 3 кВт на 300 литров.

Если сравнить этот показатель с заявленной мощностью накопительного водонагревателя (2 кВт на 50 литров воды) – выгода очевидна.

К достоинствам классических водонагревателей можно отнести:

  • возможность использования одновременно по двум линиям (ванная, кухня);
  • применимость для принятия душа;
  • простота электрической коммутации (обычная розетка);
  • длительный рабочий ресурс (гарантия до 7 лет).

Недостатками этих устройств можно назвать: большие габариты, сложность установки на стену, значительный расход электроэнергии, высокая стоимость.

Неоспоримыми преимуществами устройств мгновенного нагрева являются:

  • простота монтажа (как обычный кухонный кран);
  • экономичность;
  • практичность – одновременно является нагревателем и смесителем;
  • доступная цена.

К недостаткам относятся: необходимость проведения отдельной медной электрической линии (во избежание перегрева общей проводки), невозможность применения по двум направлениям.

Принять однозначное решение в пользу того или иного прибора невозможно. Перспективы развития изделий проточного нагрева вполне оптимистичны, но на данный момент они не могут в полной мере обеспечить потребности всего жилища в горячей воде. Хотя для использования исключительно на кухне или даче – это оптимальный вариант.

На нашем сайте вы можете получить полную информацию об интересующих изделиях, их характеристиках, ценах (они лучшие в регионе). Наши консультанты помогут создать заявку, оформить заказ с доставкой товара в удобное для вас время.

Монтаж и подключение

Установка крана с нагревателем не отличается от монтажа смесителя. Главное отличие – кабель для подключения электропитания. Дизайнерами предусмотрены элементы крепежа, позволяющие сделать его незаметным и не мешающим пользованию раковиной или душем.

Сочетание воды и электричества заслуженно считается смертельно опасным, поэтому следует свести риск на нет: покупать нагреватели у сертифицированных продавцов, выполнять монтаж строго по инструкции производителя

Важно проверить соответствие электрической сети необходимым требованиям изготовителя проточного нагревателя, при подключении питания обязательно провести заземление

Особенности конструкции

Проточные водонагреватели выпускаются в самых разных исполнениях. Прежде всего, все они могут быть разделены на две группы:

  1. Безнапорные. Эти приборы и называют «смесителями с нагревом». Они снабжены изливом или душевой лейкой и устанавливаются на мойку подобно обычному смесителю. Подключение к трубе осуществляется гибкой подводкой.
  2. Напорные. Эти проточники врезаются в трубу, то есть при отсутствии расхода воды они находятся под действием имеющегося в трубопроводе давления. При достаточной мощности такой прибор можно установить до разветвления трубопровода, где он сможет обслуживать несколько водоразборных точек. Маломощные же модели, способные греть воду только для одной точки, обычно накручивают на трубу в том месте, где к ней подсоединяется гибкая подводка от смесителя. После этого подводку прикручивают к выходному штуцеру водонагревателя — и системой можно пользоваться.

Заметим, что в том случае использования нагревателя лишь во время отключения централизованного горячего водоснабжения (ГВС), а не постоянно, такое подключение нерационально.

Дело в том, что у данного прибора имеется существенное гидравлическое сопротивление, благодаря которому он в некоторой степени ослабляет напор. Правильнее будет выполнить байпас в обход водонагревателя, по которому можно будет пускать воду при нормально работающей ГВС.

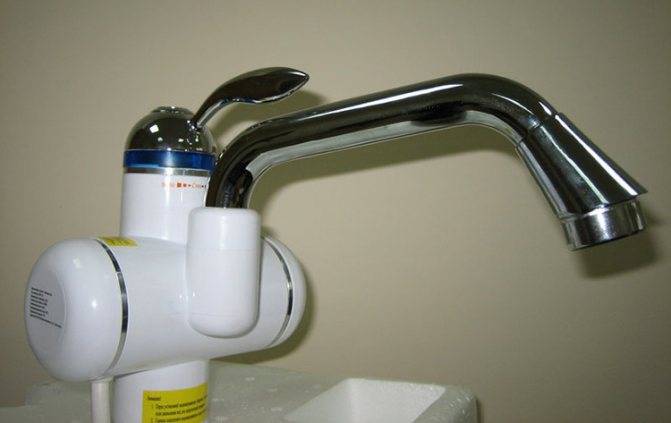

Модель крана

Байпас делается очень просто: перед водонагревателем прикручивается тройник и шаровой кран, после водонагревателя — еще один тройник; к отводу первого тройника прикручивается еще один шаровой кран, затем — колено на 90 градусов, отрезок трубы и еще одно колено с отрезком трубы, ведущим к отводу второго тройника. Если горячая вода подается по централизованной системе исправно — направляем воду через байпас, получая обычный напор.

Если воду отключили — переключаем краны, так чтобы вода подавалась через водонагреватель. Вместо первого тройника с двумя шаровыми кранами можно установить 3-ходовой клапан.

При наличии централизованного ГВС на вводе «горячей» трубы в квартиру нужно установить обратный клапан. В противном случае при отключении ГВС часть нагретой проточником воды через смеситель будет сливаться в «горячий» стояк, если пользователь случайно забудет закрыть «горячий» кран.

Кроме ТЭНа в проточном электроводонагревателе имеются:

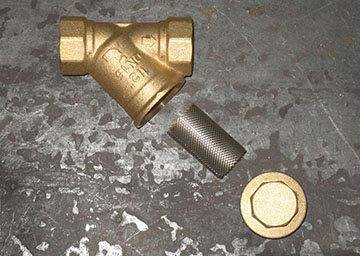

  1. Фильтр грубой очистки. При отсутствии этого элемента в комплекте его рекомендуется приобрести отдельно и установить перед водонагревателем.
  2. Датчик протока. По его сигналу питание на ТЭН будет подано автоматически, как только пользователь откроет кран. Этот же датчик не позволит нагревателю работать всухую, что привело бы к его перегреву.
  3. Датчик перегрева. Блокирует подачу питания на ТЭН, если вода на выходе стала слишком горячей. В разных моделях предельно допустимой считается температура +60С или +70С.
  4. Реостат или полупроводниковый регулятор мощности. Как ясно из названия, сего помощью можно менять тепловую производительность ТЭНа.
  5. Устройство защитного отключения (УЗО). Мощный электроприбор, контактирующий с водой, потенциально опасен из-за возможности сильного поражения током. Поэтому производители, не полагаясь на благоразумие пользователей, встраивают УЗО прямо в водонагреватель. Это устройство занимается тем, что отслеживает утечки тока в подключенной к нему цепи. Если вдруг пользователь окажется под напряжением, часть заряда потечет через него и УЗО, обнаружив это, сразу разъединит цепь. Утечка тока будет иметь место и в том случае, если в результате неисправности фаза замкнет на корпус прибора, подключенный к заземляющему контуру. Как только это произойдет, УЗО сразу обесточит водонагреватель и не даст его включить, пока неисправность не будет устранена.

УЗО не обеспечивает защиту от короткого замыкания и прочих перегрузок, то есть его присутствие не освобождает от необходимости устанавливать автоматический выключатель или предохранитель.

Указанный перечень устройств является базовым. В современных электронных моделях могут устанавливаться терморегулятор с дисплеем, инфракрасный датчик (вода подается при поднесении рук под излив) и прочие опции.

Преимущества и недостатки

Любые устройства имеют наряду с положительными моментами и отрицательные стороны. Портативные водонагреватели на кран в этом плане не являются исключением. Потребителей привлекают в них:

  1. Незначительные размеры. Если ванная комната имеет маленькую площадь, то такой прибор будет идеальным решением. Нагреватель займет только место, необходимое под смеситель в раковине или мойке на кухне.
  2. Высокая скорость нагрева. Вне зависимости от показателей мощности любой прибор может разогреть воду до нужной температуры за 30 секунд. Этим не могут похвастаться даже накопительные устройства, в случае с которыми, чтобы иметь в кране горячую воду, устройство следует включить заранее, и лучше всего это сделать за полчаса до начала использования.
  3. Постоянный контроль уровня нагрева. В современных моделях степень нагрева контролируется с помощью специального индикатора. Он постоянно отслеживает ситуацию и в случае необходимости вносит коррективы в работу нагревательных элементов.
  4. Эстетичный внешний вид. Во многих торговых заведениях, которые предлагают подобные устройства, они доступны в широком ассортименте. Можно выбрать дизайн и цветовую гамму. Помимо этого, приборы отличаются своими формами и имеют разнообразную конструкцию вентилей.

Простота в использовании и экономность – главные плюсы проточных нагревателей

  1. Простота монтажа. Процедура установки ничем не отличается от монтажа обычного смесителя. Отличие лишь в том, что это приспособление необходимо подключать к электросети. Другая особенность — наличие у конструкции заземления.
  2. Высокая эффективность. Вхолостую такой нагреватель никогда не работает. Он функционирует только «по факту». Если пользователь выключил кран, то электричество не расходуется.
  3. Низкая стоимость. Цена на приборы гораздо ниже, чем на накопительные устройства для нагрева воды. Поэтому их выбирают многие люди, которым необходимо иметь бесперебойное горячее водоснабжение.

https://youtube.com/watch?v=U6NekXLIGJM

Среди недостатков всех моделей можно выделить следующие:

  1. Высокая энергоемкость. Обычная их мощность составляет 2,5−4,5 кВт. Использование такого оборудования в городской квартире существенно увеличивает счета за электричество, особенно если прибор используется часто.
  2. Другой минус заключается в ограниченной пропускной способности. Это означает, что за минуту количество проходящей через кран нагретой воды составляет всего 6 л. При работе устройства возникает серьёзная нагрузка на электрическую сеть. Поэтому если в здании проложена старая проводка, то при установке такого прибора желательно проложить отдельную сеть. В противном случае велик риск замыкания.
  3. Еще один негативный момент заключается в то, что термокран можно применять для обслуживания только одной точки водозабора. Горячую воду, которая течет из него, нельзя разделить на несколько потоков, поэтому у пользователя нет возможности одновременно использовать её и для мытья посуды, и для приема водных процедур.
  4. Следует отметить, что ремонт подобных устройств — большая проблема. Если произошла поломка, восстановление прибора невозможно. Единственное решение — выбросить прибор и приобрести новый.

Обзор лучших предложений на рынке

Небольшая цена, компактный размер и отсутствие необходимости менять электропроводку дома качественно отличают однофазные водонагреватели.

Сегодня изготовлением проточных водонагревателей занимается огромное количество отечественных и зарубежных производителей.

Самые популярные на отечественном рынке компании – Atmor, NIBE-BIAWAR, Clage, Redring, Stiebel Eltron, BOSCH, ELECTROLUX –  производят продукцию, ориентированную на европейского потребителя.

Даже маломощные проточные водонагреватели их производства смогут обеспечить домовладельцев горячей водой одинаково качественно и в летний, и в зимний периоды.

Изучим продукцию этих компаний более подробно.

  • Израильский производитель компания Atmor. Основные модели – безнапорные водонагреватели. Серия Inline – это приборы, мощностью 3-8,7 кВт. Их стоимость ниже аналогов других фирм из-за наличия электронного управления вместо гидравлического. Вместе с тем есть у этой фирмы и приборы с мощностью 7 и 12 кВт. Их можно подключить и к однофазной, и к трехфазной сети. Стоимость: 4700-15100 руб.
  • NIBE-BIAWAR (Польша). Модель Oscar с мощностью 5 кВт – без колбы, но имеет спираль. Она обеспечивает быстрый нагрев воды и меньшую теплопотерю. На входе есть обратный клапан. Простой дизайн. Стоимость такой модели – 4500 руб.
  • Clage (Германия). Серия CRH: авторегулятор давления, медный ТЭН, подходит для ванных комнат (класс защиты IP25). Цена: от 11800 руб.
  • Redring (Великобритания). Модель Powerstream – без нагревательной колбы, имеет «змейку», диаметром 14 мм с двумя медными ТЭНами. Удобный дизайн – конструкция плоская. Цена: 9950-18400 руб.
  • Stiebel Eltron – немецкий производитель. Приборы Stiebel Eltron – мощностью 3-8,8 кВт. Сделано с немецкой надежностью – запаянная колба с нагревательным элементом, медные подводящие трубки, латунные переходники. Цена: от 65800 руб.
  • BOSCH (Германия). Все модели сертифицированы и оснащены надежными устройствами защиты. Отличительные особенности серии ED: два медных нагревательных элемента, максимальное давление – 10 бар, мощность 4,6-6 кВт. Цена: от 12900 руб.
  • ELECTROLUX (Швеция). Особенность: спиральные нагревательные элементы. Модель NPX Sensomatic – 7 ступеней температурной регулировки, сенсорное управление, нагревающий ТЭН из нержавеющей стали. Цена: 16500-26000 руб.

Обратите внимание, что приборы разных производителей, одинаковые по техническим параметрам, могут разниться единицами измерения

  • мощность;
  • материалы комплектующих;
  • систему управления прибором;
  • длительность гарантии;
  • простоту монтажа;
  • безопасность.

Также учтите технические возможности вашего жилья: давление в водопроводной сети и нагрузку на электропроводку. Если производитель все предусмотрел, качественный проточный водонагреватель на кран прослужит вам не один год.

На вас ложится лишь ответственность правильно пользоваться устройством, а внимательное прочтение инструкции вам в этом очень поможет.

Виды насадки нагревателя на кран

Данные изделия выпускаются в виде:

  • отдельного модуля, одеваемого на излив, причем такой прибор отличается низкой надежностью и эффективностью, так как имеет небольшие размеры, не подходящие для расположения мощного водонагревателя;
  • непосредственного смесителя, в котором имеется ТЭН, причем именно через него проходит под напором вода, однако цена устройства высока, а монтаж – осложнен.

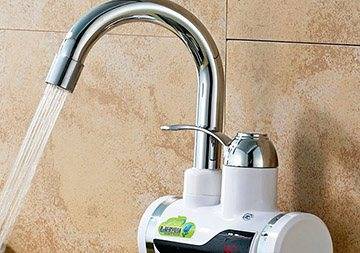

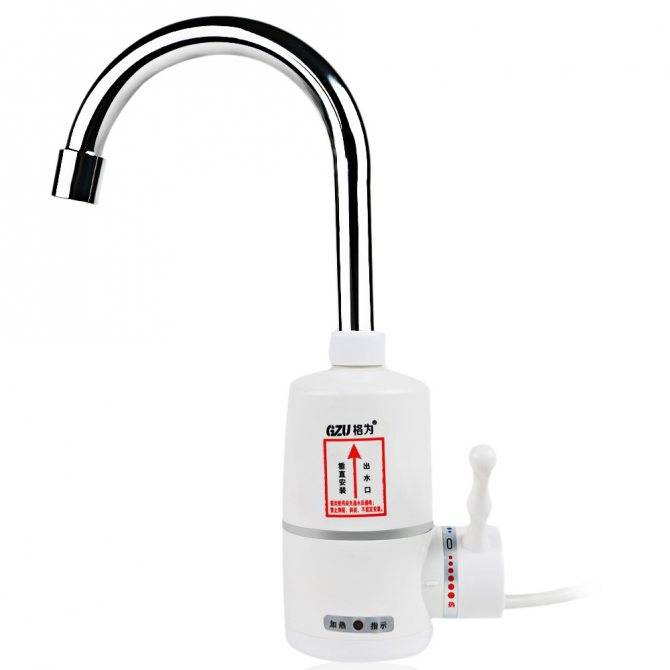

Встроенный

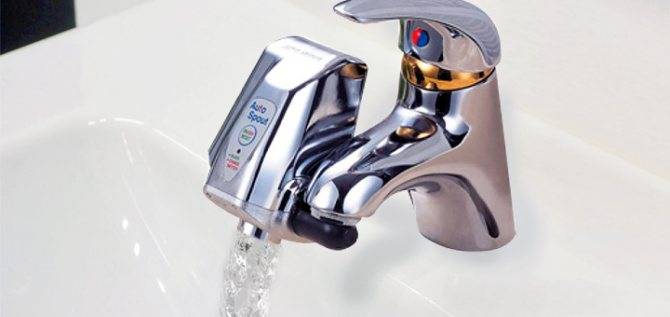

Насадка

Наиболее востребованными и оптимальными считаются последние варианты, так как эффективны и надежны. Дополнительно данные насадки отличаются друг от друга многочисленными факторами:

  • размерами;
  • мощностью;
  • формой и расцветкой;
  • стоимостью и производителем.

Выбор полностью зависит от того, как часто будет применяться прибор по его прямому назначению, а также, сколько выделяется на эти цели денежных средств.
