Отличие американок для полипропиленовых труб от других соединений

Плюсы разъёмного соединения

Фитинг-американка имеет разборную конструкцию по сравнению со стандартными переходниками и муфтами.

Муфта американка соединительная для пп труб

Он также отличается и другими особенностями:

Соединение затягивается исключительно гайкой при помощи обычного инструмента без использования специальных ключей для американок.
Стык легко размыкается, когда требуется прочистить систему, заменить ее участок, арматуру, врезать дополнительные отводы.
Обеспечивается точная соосность соединяемых трубных деталей. Поэтому в разы уменьшается вероятность протечки по сравнению с использованием обычных стыковочных элементов. В результате, оказывающих воздействие на пространственное положение патрубков

Это особенно важно, когда соединяются части систем водоснабжения.
Упрощается монтаж в ограниченном пространстве. Что нельзя сказать о сгонах, на условия использования которых влияет непосредственно их размер.
В конструкции фитинга присутствует собственный уплотнитель

Поэтому при затягивании соединения не нужно применять дополнительный материал или вырезать резиновые прокладки.

Соединение американка для полипропиленовой трубы выпускается различных видов. Это позволяет подобрать элемент под конкретную инженерную систему. Фитинг также можно многократно использовать, сняв его с одного трубопровода и установив на другую коммуникацию.

Установка шарового крана-американки

Чтобы самостоятельно произвести монтаж, необходимо:

  1. определить место установки арматуры;

Краны устанавливаются на открытых участках трубопроводной магистрали, чтобы в случае необходимости можно было быстро добраться до арматуры и сразу перекрыть воду (газ, теплоноситель и так далее).

  1. отключить водоснабжение (газоснабжение и так далее);
  2. вырезать участок трубы по размерам соответствующий длине крана, если производится первичный монтаж запорной арматуры, или демонтировать кран, подлежащий замене;
  3. нарезать (первичная установка) или очистить и выправить (замена) резьбу на отрезах труб. Для нарезки внешней резьбы используются плашка и плашкодержатель, а для нарезки внутренней резьбы – метчик. Для облегчения процесса резки металлические трубы рекомендуется обработать смазкой;

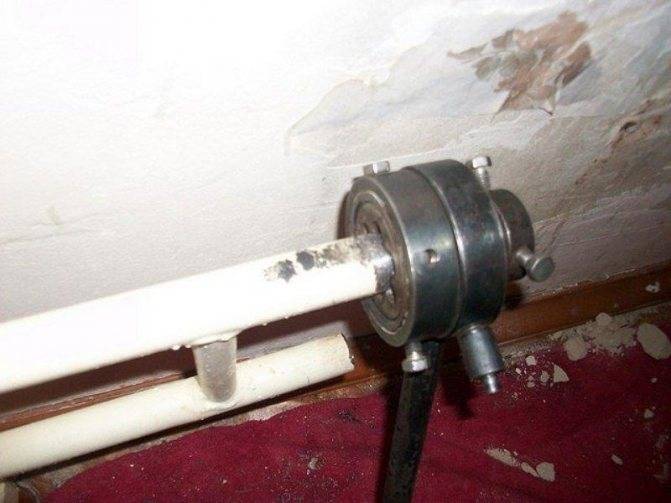

Нарезка наружной резьбы на трубе системы отопления

  1. герметизировать резьбу. Если на трубе имеется внешняя резьба, то ФУМ-лента (льняная нить, нить Тангит Унилок и так далее) наматывается на трубу. Если на трубе внутренняя резьба, то герметизировать целесообразнее сгон устанавливаемого фитинга;

Уплотнение резьбы на трубе

установить фитинг на трубу и зафиксировать части арматуры гайкой. Для затяжки сгона потребуется специальный ключ

При его отсутствии затяжку можно выполнить рожковым ключом, но с максимальной осторожностью;

Перед монтажом крана рекомендуется проверить его работоспособность путем вращения ручки управления запорным элементом.

  1. проверить герметичность полученного соединения.

Как произвести монтаж шарового крана-американки, смотрите на видео.

Таким образом, использование арматуры со сгоном позволяет упростить процесс монтажа и снизить расходы на приобретение комплектующих элементов, так как отсутствует необходимость в покупке и монтаже дополнительных элементов трубопроводной арматуры.

Из каких материалов изготавливается «американка»

Американки изготавливают из следующих материалов:

  • Чугуна;
  • Хрома;
  • Никеля;
  • Латуни («американки» из этого материала выбирают специалисты, так как латунь держит температуру теплоносителя до 120 градусов; в латунных «американках» некоторые части могут быть сделаны из никеля или хрома);
  • Нержавеющей стали марок ISI304, AISI316, AISI321 (маркировка заключает в себе информацию о размере в дюймах, марке стали и условном давлении);
  • Комбинированные, с использованием пропиленовых деталей.

Также в сантехнике есть «американки», различающиеся по диаметру и исполнению в целом. Они используются в системах с горячим и холодным водоснабжением. Угловая «американка» в сантехнике необходима для монтажа различных элементов в труднодоступных местах.

Из вышеперечисленных материалов наибольшую прочность имеют «американки» из нержавеющей стали. Тем не менее большинство сантехников выбирают «американки» из хрома, так как этот материал обеспечивает большую практичность и качество. Также выполненные из этого металла элементы не требуют прокладок для обеспечения герметичности.

Виды американок для полипропиленовых труб

Соединительный элемент «американка» для труб ПП — это резьбовая разборная деталь с собственным уплотнителем.

Конструкция

Соединения различаются конструктивными особенностями:

  • С наружной резьбой — в конструкции детали присутствует накидная гайка и два штуцера.
  • С накидной шестигранной гайкой и штуцером из полипропилена, позволяющим выполнить пайку с трубой ПП.
  • Комбинированный тип.
  • С внутренней резьбой.

Материал

Для изготовления используется следующий материал:

  • Латунь — фитинги дополнительно защищаются никелевым или хромовым покрытием.
  • Сталь — в большинстве случаев применяется нержавейка.
  • Чугун — выпускаются чёрные или оцинкованные.

Выпускаются также комбинированные варианты. Одной из разновидностей являются элементы из металла с ПП вставкой.


Разновидности муфт

Назначение

Соединения различаются функционалом. При монтаже соединения можно воспользоваться:

  • Муфтами для стыковки 2-х частей инженерной коммуникации.
  • Тройниками и уголками с одинаковым проходным сечением, позволяющими создать ответвления или повернуть систему на 30°, 45° или 90°.
  • Розетками для подключения смесителей, шаровых кранов и так далее.
  • Заглушками.
  • Крестовинами для создания сразу 3-х ответвлений.
  • Седлом, чтобы провести врезку в действующую инженерную коммуникацию.
  • Переходниками, позволяющими изменить проходное сечение сети, соединив участки с разными диаметрами.
  • Шаровыми кранами.

Тип соединения

Производители выпускают конусные и цилиндрические американки. Они отличаются типом соединения. Например, конструкция конусных форм выполняет максимально герметичные стыки без дополнительного использования уплотнителя. Такие соединения, где отсутствуют прокладки, создаются во время подключения, например, термостатов.Цилиндрические тоже позволяют герметично состыковать две части инженерной системы. Надежное соединение в этом случае обеспечивается за счет применения прокладок из резины, паронита или полиуретана.Кроме того, цилиндрические фитинги требуется периодически подтягивать. В них со временем может износиться уплотнительный материал. Следовательно, его придется менять. Периодичность действий зависит от частоты использования соединительных элементов.К достоинствам цилиндрических деталей относится возможность изготовления отдельных частей узла с не идеальной точностью.С помощью конусных американок допускается состыковать трубы, у которых отклонение по осям не превышает 5°. Только в этом случае обеспечивается надежная герметичность.Фитинги этого типа отличаются длительным сроком работы. В результате, отсутствия дополнительных уплотнителей. Благодаря однородности соединений, обладают высокой стойкостью перед перепадами температур и реагентами химического происхождения.

Так называемый тип резьбовых трубных соединений в системах водоснабжения и горячего водоснабжения. С появлением на рынке американка быстро завоевала популярность среди специалистов по сантехнике благодаря простоте монтажа и надежности соединения элементов трубопроводов.

Вы не можете собрать одну трубу. Для получения необходимой конфигурации необходимо совершать повороты и соединения элементов трубопровода. Фитинги всегда использовались для соединений.Также возможно установить с помощью муфты, которая является стандартной частью с резьбой. После подключения его прикручивают к резьбовой части.Другая деталь ввинчивается в муфту вращением, и такая операция (особенно если все элементы имеют большой размер) представляет довольно заметные неудобства.

Таблица размеров

Что такое опрессовка системы отопления

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

  • Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
  • Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
  • может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

  • тип Бабочки;
  • тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE

Правила монтажа

Монтировать шаровые краны несложно. Делается это с помощью специального ключа в следующей последовательности:

  1. Вначале проверяется целостность и чистота резьбы трубопровода.
  2. Затем ее рекомендуется обмотать ФУМ-лентой, что обеспечит лучшую герметичность соединения.
  3. До основы монтажа следует проверить, совершает ли целый оборот регулирующая ручка механизма.
  4. «Американка» накручивается на 4-5 оборотов.
  5. Проверяется, как хорошо затянуты все гайки, после чего включается подача воды.
  6. Спустя несколько минут (если в местах соединения начинает капать вода) гайку необходимо слегка подвести ключом.

Как установить американку для полипропиленовых труб

Начинающие сантехники, и люди, которые просто случайно столкнулись с этим словом, часто задаются вопросом, о том, что же такое “американка”.

Если кто-то впервые слышит это слово, то на ум ему приходит немного другая американка, а точнее, женщина из Америки, либо фильм, с одноименным названием, но на самом деле это не так. Для того чтобы понять значение этого слова, нужно узнать еще одно, и звучит оно как “фитинг”. Этим словом обычно называют уголки, тройники и муфты, необходимые для соединения труб в сантахнике.

Что это за элемент

При использовании таких американок для стальных и медных, металлопластиковых и полипропиленовых, а также других видов труб можно без каких-либо особых знаний и умений собрать трубопровод. (Подробно о соединении металлопластиковых труб Вы можете прочитать в этой статье).

Основные отличия

  1. Можно без какого-либо вращения труб произвести разбор сантехники, это очень удобно, особенно в условиях, когда к трубам доступ сильно затруднен.
  2. Намного удобнее и практичнее так называемого сгона. Имеет меньший размер. Сгон не является разъемным соединением.
  3. У американки есть специальная подкладка – уплотнитель, которая и упрощает установку данного фитинга, так как использование фум-ленты или других герметизирующих средств не требуется.
  4. Врезка не обязательна.

Типы сборки

Имеет в своей конструкции уплотнительное кольцо. Есть возможность неоднократного использования американки.

Благодаря всем этим факторам, американку возможно установить даже в самых недоступных местах, не требует большого усилия даже при монтаже особо крупных деталей. Если вдруг будет необходимо заменить данную муфту, то это не составит особой проблемы, так как демонтируется американка настолько же просто, как и устанавливается.

Если необходимо состыковать два каких-либо отрезка трубы, то американка с обычной накидной гайкой справится с этим делом. Положительной чертой такого метода является неоднократный демонтаж и сборка сантехники.

Есть огромное количество вариаций соединения труб с помощью американской муфты, они весьма разнообразны и могут быть, например, такими:

  • соединение с нанесением внешней резьбы;
  • соединение с нанесением резьбы внутренней;
  • свариваемое соединение при помощи специальной накидной гайки.

Также вышеперечисленные соединения можно выполнить в любой комплектности.

Из чего производятся

Цена и все характеристики, температурные, гидравлические и другие в первую очередь будут зависеть от использованного в американке материала, ну и соответственно от цены.

Ассортимент таких американок действительно широкий, на любой бюджет и к любой системе. Зачастую производитель покрывает фитинг никелем или другими защитными слоями, для защиты от внешних условий среды, и для красоты соединений.

Установка

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

  1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
  2. С пластиковыми трубами следует провести калибровку.
  3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
  4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
  5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

Установка

Обычно трубопроводы из полипропиленовых труб монтируются с помощью диффузной сварки, при помощи которой трубы напрочь спаиваются и становятся очень герметичными.

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

  1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
  2. С пластиковыми трубами следует провести калибровку.
  3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
  4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
  5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

При проведении каких-либо сантехнических работ мы часто сталкиваемся с необходимостью соединения между собой различных трубопроводов. Для выполнения таких операций изобретено множество соединительных элементов, наиболее известным из которых является сгон. Однако этот тип соединения далеко не идеален, а работа с ним весьма трудоемка. Гораздо удобнее и быстрее работать с таким видом соединения как американка, ведь в нем предусмотрено практически все для обеспечения надежности и герметичности изделий. Поэтому поговорим про кран американка: что это такое, из каких состоит частей, где применяется, как правильно используется.

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

  • быстроразъемная шестигранная гайка с резьбой;
  • 2 фитинга, также имеющих резьбу;
  • резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки
. Точно так же соединение может быть разобрано.

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Виды резьбовых соединений и варианты стыковки с трубой

Штуцеры американки оснащены резьбой внутренней или наружной. Способ нанесения резьбы определяют по маркировке.

Таблица 1.

ОбозначениеХарактеристика
1ВР/ВРДва штуцера с внутренней резьбой.
2ВР/НРОдин штуцер имеет внутреннюю резьбу, второй – наружную.
3ВР/СОдин элемент с внутренней резьбой, второй требуется приваривать.
4НР/НРОба элемента с наружной резьбой.
5НР/СОдин штуцер с наружной резьбой, второй под сварку.
6Угловая ВР/ВРУгол 90 0, оба штуцера с внутренней резьбой.
7Угловая ВР/НРУгол 90 0. Один штуцер с внутренней резьбой, второй — с наружной.
8Угловая ВР/СУгол 90 0. Один элемент с внутренней резьбой, второй под сварку.
9Угловая НР/СУгол 90 0. Один штуцер с внешней резьбой, второй под сварку.

Рассмотрим варианты присоединения американки к водопроводу.

Конусные и плоские

Конусную американку считают надежным и долго служащим элементом. Место стыка конической формы получается герметичным без наличия прокладки. Для таких фитингов наибольшая температура эксплуатации +120 0С, используются в системах отопления и горячей воды.

Плоская конструкция состоит из накидной гайки с бортиком. Здесь обязательно наличие плоской прокладки для исключения протечек жидкости. Прокладка со временем усыхает и деформируется, ее необходимо менять, для чего трубопроводы прокладывают открытым способом.

С резьбовым штуцером

На штуцеры с наружной резьбой накручивается гайка, имеющая внутреннюю резьбовую нарезку. Уплотнительный материал располагают на поверхности штуцера. Этот вариант удобен при близком расположении труб к строительным конструкциям. Для затягивания гайки выбирают инструменты, фиксирующие прилагаемые усилия.

Внутренняя  резьба

Американка с внутренней резьбой устанавливается между двумя элементами трубопровода. Труба должна иметь не менее 7 нитей резьбы снаружи, на нее наматывают уплотнительный материал из ФУМ-ленты или льняную нить. На соединяемые части труб накручивают фитинги и зажимают гайкой.

Особенности конструкции отличия

Стандартная резьбовая муфта предназначается для сборки труб и трубопроводов. Невозможность создать эффективную систему водоснабжения или отопления из одной-единственной трубы. Да, ее можно выгибать и соединять с другими, крупными ветками, но работу это существенно усложнит, не предоставив серьезных преимуществ.

Принято собирать трубы с помощью фитингов. Муфта как фитинг – выполняет простейшую и самую распространенную задачу – скрепляет трубы между собой, формируя прямые или угловые соединения.

Резьбовые муфты распространены куда больше остальных, потому как они позволяли собирать из отдельных труб полноценные ветки, но при этом оставлять их в модифицируемом состоянии. Если ветку нужно как-то модернизировать, улучшить или попросту разобрать – достаточно раскрутить муфту.

Проблем у стандартных резьбовых соединений хватает. Это и:

  • слабая герметичность;
  • большой вес, необходимость нарезать ответную резьбу на нужной стороне трубы;
  • необходимость вращения труб и т.д.

Главная проблема кроется к конструкции резьбовых соединений стандартного типа. Резьбу, чтобы ее разобрать, нужно раскрутить. Для этого надо вращать либо трубу, либо фитинг, что добавляет проблем.

Американка как муфта – была задумана как раз для того чтобы подобные недостатки ликвидировать, и дать сантехникам удобную деталь.

Составляющие муфты типа американка

Получилась американка поистине универсальным образцом сантехники. Ее конструкция, в отличие от обычной резьбовой муфты, полностью разборная и состоит из, как минимум трех деталей.

Две из них – ответные торцы с нарезанной резьбой, закручиваются непосредственно в полость трубы. У них может быть наружная или внутренняя резьба, все зависит от конкретной конструкции. Третья часть – накидная гайка, используемая для скрепления двух предыдущих.

Прелесть всей конструкции в ее лаконичности. Разъемная система позволяет соединять штуцеры или торцы на трубах за счет вращения отельной гайки. Не нужно крутить трубы, сам фитинг, тело муфты. Просто соединяете части муфты и закручиваете гайку до упора.

На внутренних торцах частей муфты прикреплены резиновые прокладки. Они нужны для улучшения герметизации соединения.

Плюсы и минусы

Какими же конкретными плюсами обладает муфта типа американка и чем она полезна при скреплении труб.

Основные плюсы:

  • американка легко устанавливается на любой тип трубы;
  • возможность образовывать переходы, угловые соединения, подключать краны и любую другую сантехнику;
  • высокий уровень герметичности;
  • доступность на рынке;
  • хорошее качество и исполнение;
  • задумка с накидной гайкой упрощает монтаж и демонтаж;
  • большой выбор самых разнообразных изделий на любой вкус и кошелек.

Качественная американка из стали Плюсами традиционно считается удобство в работе и герметичность. Как мы уже отметили выше, стандартная соединительная резьба на муфте обычного образца не может похвастаться герметичностью или удобством при монтаже. Американка же избавляет нас от подобных проблем при сборке труб в единую конструкцию.

Что же до минусов, то единственный момент, что может как-то повлиять на ваше решение – цена. Американка стоит на порядок дороже обычной резьбовой муфты. Впрочем, компрессионные соединения тоже обходятся их покупателям дороже, так что ничего необычного тут нет.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
